Как сделать теплый пол на балконе и лоджии: выбор системы обогрева + монтажные инструкции. Утепление балкона теплый пол

Теплый пол на балконе и лождии своими руками: инструкции

Теплые полы на балконе — очень комфортное решение. В этой статье мы подробно рассмотрим какой тип теплых полов лучше подойдет в данном случае, как утеплить пол и балкон, ну и конечно же приведем инструкцию по монтажу системы теплого пола своими руками с фото и видео материалами.

Содержание статьи:

Площадь балкона/лоджии в любой квартире составляет значительную часть общей жилплощади. Оставлять её не обжитой, это всё равно, что отказываться от десятой части своей зарплаты. Но для придания балкону статуса жилого помещения, потребуется организовать там теплый пол.

Виды теплых полов

Всего существует три вида тёплых полов:

1. Водяной тёплый пол. В такой системе, теплоноситель будет циркулировать по трубам расположенным в стяжке. У водяных тёплых полов есть видимая привлекательность – горячую воду можно брать из системы центрального отопления. Но на самом деле тут есть такие «подводные камни», преодоление которых подобно «Пирровой победе»:

• Отсутствие автономности. Невозможно нагревать пол, пока не начнётся отопительный сезон.
• Температура теплоносителя в батареях ≈90°C, а в водяных тёплых полах она должна быть не более 27°C. Т.е. потребуется сложная система подмешивания холодной воды.
• Юридические аспекты. Законодательно запрещено подключение водяных тёплых полов к системе центрального отопления без специального разрешения ЖЭК.

2. Электрические тёплые полы. Бывают в двух вариантах: плёночные (или инфракрасные) и кабельные. В кабельных тёплых полах нагревающим элементом является специальный кабель, который заливается стяжкой. Этот вид обогрева полов идеален под кафельную плитку.

Плёночный тёплый пол, в силу специфики работы нагревательного элемента, гораздо эффективнее проявляется себя без стяжки. И такой вариант оптимален при мягких напольных покрытиях: ламинат, линолеум, ковролин.

По указанным выше причинам, мы рассмотрим устройство на балконе только электрических теплых полов на балконе.

Утепление балкона\лоджии

Теплый пол на балконе будет эффективно работать только при хорошем утеплении. Осознание того, что утеплять придётся не только пол, но стены и потолок, важнейшая составляющая на данном этапе. Тепло надо не только произвести, но и сохранить. А без качественной теплоизоляции, добиться этого невозможно.

Вот несколько важных правил, если вы делаете эту работу для себя:

1. Не разменивайтесь на минеральные теплоизоляторы. Они боятся воды и весьма непрочные. Единственный представитель из этой линейки, который даст фору любому другому термоизолятору – вспененное стекло. Но его цена, обогнала его положительную репутацию.
2. Из полимерных теплоизоляторов остановитесь на ЭППС (экструдированный пенополистирол). По своим физическим показателям и эксплуатационным характеристикам, равных ему нет.
3. Оконные рамы на балконе должны быть с двойными стёклами.
4. При монтаже каркаса на стенах балкона/лоджии, используйте брус. В отличии от металлопрофиля, он не проводит тепло, что предохранит от появления мостиков холода.

Для теплоизоляции стен балкона, потребуется:

• Листовой ЭППС, толщиной 50 мм.
• Фольгированный пенополиэтилен.
• Гипсокартон.
• Брус 50х50 мм.

Порядок работ следующий:

1. На стенах устраивается обрешётка из бруса 50х50 мм., с шагом между элементами 60 см.
2. Между брусьями крепятся листы ЭППС.
3. Сверху всё закрывается фольгированным пенополиэтиленом. Стыки проклеиваются скотчем своими руками.
4. Вся конструкция обшивается ГКЛ.
5. Шпатлюются швы.

ВАЖНО: Стены утепляются только после утепления пола.

Утепление пола

Вне зависимости от того, какой нагревательный элемент будет интегрирован в пол, утепление проводят одинаково. Для этого потребуется:

• Листовой экструдированный пенополистирол, толщиной 5 см.
• Мультифольга.
• Специальный скотч.
• Несколько кирпичей.
• Смесь для приготовления кладочного раствора.

Небольшие пояснения. Мультифольга, это специальный рулонный утеплитель толщиной 2-3 мм, с наклеенной на него фольгой. Сверху фольга закрыта лавсановой плёнкой.

Кирпичи потребуются для того, чтобы заложить просвет между фронтальной стеной балкона и полом. В эту щель как раз умещается кирпич. На один погонный метр такой щели, требуется 5 кирпичей.

Ход работ:

Сначала подметаются полы, и готовится кладочный раствор согласно инструкции на упаковке. Затем на кирпичи наносят раствор, и закладывают в щель под фронтальной плитой.  Остатками раствора обмазывают кладку.

Раствор схватывается примерно за 3-4 часа, и в течении этого времени, кирпичи лучше не шевелить.

Плиты ЭППС укладываются прямо на пол. В случае необходимости, их подрезают строительным ножом.

Сверху, на ЭППС, своими руками настилается мультифольга. Каждая полоса укладывается встык. Места соединения полос проклеиваются специальным скотчем. Для удобства, в качестве черновых полов, можно уложить листы фанеры или OSB.

На этом этапе уже можно начинать монтировать теплый пол на лоджии. А одинаковые работы у разных типов подогрева пола заканчиваются.

Монтаж кабельного теплого пола на балконе

Для работ потребуется:

• Нагревательный кабель в матах.
• Гофротруба.
• Термодатчик.
• Терморегулятор.
• Провода.
• Демпферная лента.
• Сухая смесь для стяжки, рекомендованная производителем кабеля.

Использование нагревательного кабеля в матах, в данном случае более предпочтительно. По сути, это такой же кабель, только производитель зафиксировал его на полипропиленовой сетке. В больших комнатах, это не очень удобно, так как требуется обходить места расположения стационарной мебели и бытовой техники. А для балкона этот вариант оптимален, ибо для фиксации кабеля всё равно придётся использовать монтажную ленту или докупать сетку.

Мощность нагревательных матов должна быть не менее 200 Вт/м2.

В продаже встречаются наборы «Кабельный тёплый пол», в котором уже имеются и термодатчик, и терморегулятор. Мы рекомендуем остановить свой выбор на одном из таких наборов, который подходит вам по площади обогрева.

Ход работ:

Маты раскатываются по утеплённому полу, начиная от места подключения питания. Укладывать маты в длину или ширину определяется по месту, в зависимости от размеров балкона. Например: ширина матов 80 см., а размеры балкона 1,7 х 3 м. Принимая в расчёт правило: между нагревательным кабелем и стеной должно быть минимум 5 см., получается, что раскатывать в длину предпочтительнее. Для изменения направления укладки матов, надо разрезать сетку.

В случае с кабельными полами, обязательно делается стяжка

После размещения  кабеля, необходимо интегрировать в полы термодатчик. Для этого, в стене штробится канавка от матов до терморегулятора, в которой прячут гофротрубу. На полу она проходит  равноудалёно между витками кабеля, и фиксируется к сетке. Расстояние от стены до конца гофротрубы 50 см. В неё проталкивают термодатчик. Конец трубы герметизируют скотчем.

Провода питания подключают к кабелю, и место контакта герметизируют при помощи битумного изолятора идущего в комплекте. В канавку на стене, можно уложить и электропроводку до терморегулятора.

Подключение питания и проводов от термодатчика выполняют по инструкции, к соответствующим клеммам. Затем выставляют на терморегуляторе температуру 25-26°C, и включают питание. В течении 3-5 минут, проверяют работу системы, качество изоляции, и выключают нагрев.

Финальный аккорд – организация стяжки.

ВАЖНО: Для организации стяжки теплого пола, используйте смесь рекомендованную производителем кабеля(если это уместно). Зачастую, в состав таких смесей уже включена пропиленовая фибра. Она позволяет обойтись без армирования сеткой. А кроме того, такие смеси относятся к быстросохнущим и самовыравнивающимся.

По периметру балкона проклеивают демпферную ленту.

Слой стяжки над ЭППС, должен быть не менее 3 см. Соответственно, если на 1м2 стяжки, при толщине 1 см, приходится 15 кг смеси, то на 3 см потребуется 45 кг. Для балкона площадью 6 м2 необходимо 270 кг смеси.

Разведённую смесь заливают, начиная от дальнего угла лоджии. Окончив заливку всего объёма, по поверхности стяжки своими руками проходят валиком с шипами. Он обеспечивает выход пузырьков воздуха из поверхностного слоя.

Через 2-3 дня, полы будут готовы для укладки финишного покрытия. До окончания созревания стяжки, включать нагрев пола запрещено!

Монтаж инфракрасного теплого пола

Устанавливать пленочный теплый пол на балконе мы будем при помощи специальных комплектов, согласно площади балкона. В нём уже будут включены:

• Нагревательная плёнка.
• Терморегулятор с термодатчиком.
• Комплект проводов.
• Битумная изоляция.

Мощность плёнки должна быть минимум 200Вт/м2.

Настилая плёнку, соблюдайте следующие условия:

• Расстояние до стен должно быть 5-7 см.
• Токоведущие шины располагайте с одной стороны.
• Разрезать плёнку можно только в указанных местах.
• Матовая сторона должна быть обращена вверх.
• Между полосами оставляйте расстояние 1-2 см.

Термодатчик укладывается так же, как и в кабельных полах. Следите, чтобы конец гофротрубы находился между нагревательными элементами! Подключение кабелей питания к плёнке проводят согласно инструкции. Сначала ножом разъединяют слои плёнки, затем запрессовывают там контакт, и в последнюю очередь подключают провода. Каждая контактная группа закрывается битумным изолятором.

В принципе, инфракрасный обогрев идеально подойдет для теплого пола на лоджии. К тому же его монтаж немного проще кабельного, а требований к покрытию меньше.

Провода подводятся к проштробленной канавке в стене. Так как стяжки не будет, то для маскировки проводов, можно в теплоизоляторе вырезать канавку, глубиной 4-5 мм.

Подключение проводят согласно инструкции, к соответствующим разъёмам. Затем проверяют работоспособность, по аналогии с кабельным теплым полом.

После проверки, полы накрывают толстой полиэтиленовой плёнкой. Она служит гидроизолятором от возможного попадания воды во время влажной уборки. Плёнку укладывают внахлёст 15-20 см, а стыки проклеивают скотчем.

На такие полы можно стелить ламинат и паркет. А для мягких покрытий, как-то: линолеум и ковролин, сверху надо положить фанеру, толщиной 6-8 мм. При этом листы фанеры фиксируются только между собой, при помощи армированного скотча.

Полезная статья? Добавь к себе в закладки!

Вам также будет интересно:

comfortpola.ru

Теплый пол на балконе и лоджии: виды и правила устройства

В качестве источника тепловой энергии для лоджии используются различные обогревательные системы, монтирующиеся преимущественно в пол. Они позволяют поддерживать предпочитаемый температурный режим, формировать максимально благоприятные условия.

Грамотно устроенный теплый пол на балконе способен генерировать требуемое количество тепла.

Содержание статьи:

Обогревательные системы для лоджии

Существует несколько видов обогревательных систем, устанавливающихся в пол, и использующихся для утепления балкона и лоджии.

Это:

• нагревательные маты;
• нагревательный двужильный кабель;
• инфракрасная экранированная пленка.

Рассмотрим системы более подробнее.

Нагревательные маты и их виды

Одними из наиболее востребованных и бюджетных систем являются нагревательные маты. Собой они представляют единый нагревательный кабель, волнообразно крепящийся к специальной сетке из прочного стекловолокна. Приборы относятся к классу систем с кабельным отоплением, их монтаж осуществляется исключительно в пол.

Нагревательные маты могут иметь длину от 50 см до 3 метров, ширина удерживающей кабель армирующей сетки обычно составляет 50 см

В качестве источника тепла выступает одно- либо двужильный кабель. Его диаметр варьируется в диапазоне 2.5-4.5 мм. Для работы матов необходим источник питания 220-230 Вт.

Кабель защищен специальным пластиковым экраном. Длина холодного провода обычно превышает 2 м.

Выпускаемые промышленностью нагревательные маты подразделяются на две группы. Разделяются они по типу кабеля на:

• одножильные;
• двужильные;

Особенность матов с одножильным кабелем в том, что их необходимо укладывать так, чтобы два конца были подключены к терморегулятору. Это существенно усложняет монтаж, поскольку требуется раскройка матов. Также мат с одножильным кабелем излучает электромагнитное поле, поэтому его не внедряют в помещения, где постоянно находятся люди.

Главным преимуществом обогревательного оборудования одножильного типа является его невысокая цена, возможность внедрения в ванной, туалете, кухонном помещении

Двужильный мат – усовершенствованная модификация одножильного. Здесь, кроме нагревательной жилы, присутствует электрический кабель. Его внедрение в конструкцию позволяет один конец подключить к терморегулятору, а другой — спрятать в муфту, что дает возможность закончить монтаж в любом месте.

Мат двужильного типа практически не излучает электромагнитное поле, поэтому полностью безопасен для человека. Его можно внедрять не только в пол балкона, но и в любом другом помещении в качестве источника дополнительного тепла.

Нагревательные маты также отличаются по мощности, могут генерировать от 60 до 2300 Вт энергии. О том, как рассчитать необходимую мощность мата, можно прочесть ниже.

И одножильные, и двужильные маты надежны, способны безупречно служить долгие годы. Обычно одножильные модификации тоньше двужильных, имеют большую мощность, поэтому способны быстрее прогревать поверхность пола.

Плюсы и минусы нагревательных матов

Рассмотрим особенности, достоинства и недостатки нагревательных матов.

1. При использовании матов высота помещения уменьшается всего на пару сантиметров с учетом высоты плитки и слоя клея.
2. Система экономична, рационально расходует электричество. Если на балконе присутствует мебель, то под нее маты не укладываются.
3. Нагревательные маты отличаются простотой в установке. Единственный момент, который может вызвать сложность, — подключение системы к терморегулятору.
4. Используются маты для обогрева в течение непродолжительного времени. На постоянную круглосуточную работу они не рассчитаны.

Поверх матов можно наносить плиточный клеевой состав и укладывать саму плитку. Выбор прибора происходит с учетом площади греющей поверхности, теплопотерь лоджии. Для монтажа на балконе нежелательно брать длинный мат, поскольку прибор нельзя укорачивать. Уменьшить возможно лишь холодные концы, поэтому для балкона подобрать необходимо устройство, максимально соответствующее площади пола.

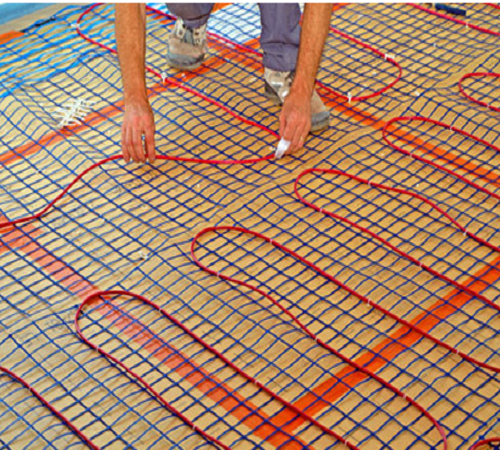

Монтаж нагревательных матов

Установку матов нагревательного типа необходимо проводить с осторожностью. Важно обезопасить кабель от механических повреждений. Недопустимо использовать при монтаже режущие и острые предметы, оставлять их без присмотра.

Также важно стараться не наступать на кабель. Чтоб исключить вероятность этого происшествия, желательно производить установку в обуви с мягкой подошвой или без обуви, а перед монтажом поверхность пола полностью очистить от загрязнений.

Осторожность следует проявить во время фиксации плитки, нанесения клея и зачистки швов. Во время выполнения этих работ можно случайно повредить кабель.

Рассмотрим варианты укладки матов на разные виды поверхности.

На бетонный пол лоджии сперва устанавливают теплоизолирующий материал, затем выравнивают пол, устанавливают амортизатор, который будет предотвращать деформацию при нагреве. Затем на амортизатор кладут мат, после чего покрывают кафельным клеем, на который накладывают плитку. На последнем этапе происходит монтаж защитной трубки для датчика температуры, терморегулятора, подсоединение холодных проводов.

Перед укладкой мата, для обеспечения его максимальной эффективности, можно выложить на пол слой теплоизоляции

Если на балконе пол будет выложен из дерева, то поверхность вначале выравнивают бетонным слоем 7-9 мм, затем укладывают нагревательные маты, кладут твердый пенопласт, после чего укрывают пол деревом.

Если установка производится на старое кафельное покрытие, то делают бетонную стяжку, устанавливают нагревательный элемент, покрывают его кафельным клеем, после чего создают новое кафельное покрытие.

Нагревательные маты можно легко установить на старое кафельное покрытие лоджии без его демонтажа

Рассмотрим особенности монтажа подробнее.

Перед внедрением в поверхность пола матов необходимо составить схематический план монтажа. На него следует нанести:

• контур обогреваемой поверхности;
• схему укладки;
• предусмотреть расположение датчика температуры, терморегулятора с учетом местоположения проводки электропитания.

Важно перед началом работ провести подготовку поверхности к укладке матов. Для этого на полу устраняют трещины шпатлевкой. После ее высыхания пол очищают от пыли, грязи. Если поверхность деревянная, необходимо убедиться, что она надежно зафиксирована.

Перед укладкой нужно установить канавку для трубки, которая идет с датчиком температуры. Важно, чтобы она была расположена на уровне верхнего края изделия на одинаковом расстоянии от греющих кабелей. Во время работ нужно заклеить трубку с одной стороны изолентой, чтоб в нее не попал кафельный клей. Второй конец подключается к самому терморегулятору, который располагается в распределительной коробке.

Укладку можно произвести двумя способами – кабелем вверх или кабелем вниз. Первый метод наиболее прост, его используют в практике чаще всего.

Способ, при котором укладка производится кабелем вверх, заключается в том, что маты укладываются сеткой вниз. Далее, с использованием клея, устройство точечно крепится к поверхности пола. После на поверхность мата накладывают плиточный клей необходимой толщины (обычно 3-5 мм), после чего улаживается плитка.

Важно распределить клей по поверхности мата равномерно, чтобы избежать образования воздушных пустот, так как при эксплуатации они могут привести к перегреву кабеля и его поломке

Кабель необходимо целиком погрузить в теплопроводящую среду (плиточный клей и т.д).

Метод, при котором кабель укладывают кабелем вниз (т.е. сеткой вверх), более сложен в исполнении. Перед укладкой кафеля изготавливают выкройку мата. Для этого его расстилают так, чтобы он полностью покрывал обогреваемую поверхность. Далее разрезают сетку мата, потом сворачивают в рулон. На пол наносят слой клея 2-3 мм, после его разворачивают мат кабелем вниз и слегка вдавливают.

Во время укладки важно следить за тем, чтобы расстояние между кабелями не было меньше 5 см. Второй 5-6-милиметровый слой клея наносят шпателем зубчатого типа непосредственно на нагревательный мат, после чего происходит укладка плитки.

Нагревательный электрический кабель

В основе любой системы теплый пол лежит нагревательный электрический кабель. Он выступает в виде основного нагревающего элемента. Управление происходит с помощью электронных терморегуляторов различных модификаций. Для функционирования устройства необходимо напряжение в 220 в.

Кабель укладывают в бетонную стяжку или плиточный клей. Изделие способно обеспечить температуру пола от +25 до +32 градусов

В состав кабельной системы входят кабельная нагревательная секция, основной ее элемент — двухжильный экранированный кабель, который соединен с одной стороны подводящим проводником, защищенным муфтой, а с другой – нагревательной жилой.

Удельное тепловыделение кабеля составляет примерно 18 Вт/м.

Достоинства кабеля заключаются в следующем:

• электромагнитное поле, создающееся прибором, полостью безопасно для человека;
• благодаря использованию в конструкции греющей жилы небольшой мощности, увеличивается износостойкость кабеля, сроки его эксплуатации;
• простота монтажа;
• экранирующая пленка обеспечивает электро-, пожаробезопасность изделия, защищает его от механических повреждений.

Рассмотрим особенности монтажа кабеля в следующем разделе.

Специфика монтажа нагревательного кабеля

Монтаж на бетонный пол имеет ряд особенностей. Желательно теплоизолировать его 20-50-милиметровым слоем пенополистирола или любого другого теплоизоляционного материала. Далее требуется покрыть теплоизоляцию бетонной стяжкой 10-15 мм. Это позволит исключить контакт утеплителя с нагревательным элементом пола, иначе может произойти перегрев устройства.

После процедуры на пол укладывается и фиксируется монтажная лента. Кабель укладывают равномерно волнообразно по всей площади. Важно, чтоб его узлы не пересекались. Радиус изгиба обязан быть равен или более 10-ти кратного диаметра кабеля. Фиксируют устройство с помощью монтажной ленты, крепя ею выступающие части.

В одному терморегулятору возможно подключить от двух и более нагревательных кабелей. Холодный конец устанавливают в коробку в штробе, расположенной в стене. Датчики крепятся между полосами кабеля, выводятся в установочную коробку. К ней подводят питание 220 В от ближайшей розетки

После укладки проверяют соответствие реального сопротивление греющей жилы со сведениями в паспорте. Подключить кабель можно перед установкой для проверки его работоспособности, после чего провести укладку и стяжку. Муфты должны располагаться в стяжке бетона. Перед устройством стяжки составляют схему укладки кабеля, где определяют места для расположения соединительных муфт.

Важно помнить, что цементная стяжка окончательно затвердевает через 28-30 дней. До этого времени включать систему нельзя. Также запрещено запускать секции нагревательного кабеля, находящиеся в свернутом положении. Шаг укладки должен вычисляться по паспорту.

Инфракрасная пленка для отопления

Принцип работы ИК-пленки основан на генерации длинноволновых ИК-лучей. Само устройство имеет вид полотна, покрытого с двух сторон пленкой из полиэстера. Оно отличается гибкостью, благодаря чему легко монтируется на любом участке пола. Для внедрения не требуется заливка цементной стяжки или устройство клеевой основы, пленку можно легко установить и демонтировать.

Слои пленки состоят из карбона и медных шин, благодаря которым достигается теплоотдача в 100%. ИК-пленка эффективно функционирует при низких температурах, широко используется для монтажа в пол лоджии

Пленка является своеобразным излучателем ИК-лучей, которые человек интерпретирует как тепло. Ее предельная температура нагрева – +50 градусов.

Любая ИК-пленка состоит из:

• греющего карбонового элемента, являющегося преобразователем электроэнергии в тепло;
• биметаллических шин, с помощью которых происходит поставка энергии к нагревательным элементам;
• двухслойной полимерной пленки, выполняющей функции защиты от механических повреждений.

Работает устройство от электрической сети 220-230 В.

Закрепить пленку к полу можно с помощью степлера, клеевой основы или любым другим методом, в зависимости от типа покрытия, который будет устанавливаться

Ток, проходя через компоненты системы, преобразуется в тепловую энергию, она передается окружающей обстановке, которая затем нагревает воздушную массу вокруг себя.

Виды инфракрасных пленок

Существует большое многообразие ИК-пленок, отличающихся специфическими техническими параметрами и внешним видом. Можно выделить два основных типа – низко- и высокотемпературные модели. Также отличаются пленки по мощности, предельной температуре нагрева, толщиной, шириной, областями применения.

При выборе пленки ключевым параметром является температура ее нагрева. Так, если она превышает +27 градусов, то от ламинированного покрытия следует отказаться, так как оно при воздействии высокой температуры необратимо деформируется. Поэтому высокотемпературные модификации следует укладывать только под керамическую плитку.

Если покрытие пола будет представлять собой паркетную доску, ламинированное покрытие, ковролин и др., то устанавливать нужно низкотемпературную систему, нагревающуюся до +27 градусов. Для покрытия в виде плиток, керамзита можно установить высокотемпературные модификации, генерирующие +45-+50 градусов

В лоджии можно установить теплую ИК-пленку как на полу, так и на стены и потолок. Дополнительно панели монтируют на обе стены под окнами, напротив окон.

При выборе пленки важно ориентироваться на область ее применения.

Веские преимущества ИК-пленки

Эксперты выделяют ряд достоинств ИК-пленки. Среди них:

• экологическая безопасность — излучение считается полезным для здоровья;
• при работе устройства нагревается не воздух, а предметы интерьера, поэтому не происходит испарение кислорода, не меняется состав воздуха;
• отсутствует электромагнитное излучение;
• простота в монтаже, широкие возможности в настройке.

ИК-пленка отличается долговечностью, практически не выходит из строя и не требует ремонта.

Монтаж температурного датчика

Чтобы обеспечить необходимый микроклимат в помещении, используют терморегуляторы, оснащенные датчиком температуры. Они эффективно взаимодействуют с кабельными системами, ИК-пленкой. В функции терморегулятора входит поддержка заданной температуры, ее регулировка, оптимизация расхода электроэнергии. В зависимости от модификации, функции устройства могут быть разнообразны.

Принцип подключения термостата одинаковый для любой системы. Будем рассматривать особенности монтажа температурного датчика для нагревательных матов.

Один термостат способен регулировать температуру нескольких нагревательных матов одновременно. Подключают кабельные системы параллельно, предельный ток должен не превышать 16 А, что отвечает 3600 Вт при 230 В

Если суммарная мощность матов больше, то для монтажа терморегулятора требуется дополнительное оборудование в виде входного автомата, УЗО, силового реле, защитного автомата по направлениями, специального терморегулятора.

Для установки регулятора необходимо выполнить работы в следующем порядке:

• создать специальное отверстие в стене для монтажа коробки;
• проштробить углубление в стене для установки провода питания и создать отверстие для укладки соединительного канала;
• произвести установку, настройку согласно инструкции;
• поместить датчики в гофрированную трубку из пластмассы диаметром 16-20 мм.

Трубку необходимо герметично закрыть с одного конца, чтобы обезопасить провода от попадания внутрь растворов, воды. С противоположного конца трубку помещают в установленную коробку.

Регулятор рекомендуется располагать вблизи проводки, чтобы сэкономить на подводящей проводке, установить желательно на стене в жилом помещении в наиболее удобном месте

Допустимый радиус изгиба проводки– не менее 5 см.  Трубку с датчиками крепят к полу. Она обязана заходить между петлями на расстоянии не менее 20 см.

Важно помнить, что во время монтажа нельзя укорачивать нагревательный кабель, заменять подводящие провода, вносить корректировки в конструкцию терморегулятора, проводить работы по ремонту и установке с включенным напряжением питания.

Принцип расчета напольных систем

Перед выбором любой напольной системы важно осуществить расчет мощности обогревателя, определить его необходимую длину.

Для этого нужно рассчитать теплопотери лоджии. Через оконные проемы выходит много тепловой энергии, поэтому обеспечить температуру в +20-+23 градуса достаточно проблематично, особенно, в зимнее время года. Поэтому рекомендуется устанавливать обогревательное оборудование в режиме подогрева.

Рассчитать теплопотери балкона можно с использованием онлайн-калькулятора.

Перед установкой системы теплый пол на лоджии важно предварительно произвести утепление помещения

Рекомендуемая температура обогревательных матов, кабеля или ИК-пленки составляет +26 градусов. Такой режим подходит для теплоизолирующего паркетного пола. Если в качестве покрытия используется плитка, мрамор или другое теплопроводящее покрытие, то рекомендуемая температура кабеля составляет +28-+31 градусов.

Обычно для лоджий необходимо 160-180 Вт на м2 на подогрев и 200-220 Вт на м2 для режима отопления. Учитывая эти рекомендации, можно рассчитать необходимую длину кабеля, шаг укладки, мощность системы.

Например, лоджия имеет площадь 2 м2. Напольное покрытие представляет собой плитку, стяжка не планируется. Возьмем режим отопления, для которого необходимо 200 Вт на м2. Далее определим греющую площадь. Ее вычисляют по формуле:

Sгр=Sобщ-Sпр

Здесь Sпр – площадь, которую занимают шкафы и прочая мебель. Допустим, площадь, занимаемая мебелью, составляет 0.5 м2. Тогда

Sгр=2-0.5=1.5

Для лоджии выбран режим отопления, поэтому необходимая мощность кабеля — 200 Вт на м2.

Тогда рекомендуемая мощность системы составляет 1.5 *200=300 Вт на м2.

Если стяжка не планируется, выбирают тонкую кабельную систему, которая способна полностью уложиться в слой плиточного клея.

Выбрать систему с требуемыми характеристиками можно по таблицам, описывающим характеристики оборудования.

Используя технические характеристики матов, можно определить оптимальную модель исходя из индивидуальных требований

Исходя из таблицы, по площади определяем мощность мата, его габариты и длину. В нашем примере мощность мата составляет 0.25 кВт, а длина — 17 м.

Далее ищем шаг укладки. Рассчитываем его по формуле:

h=(Sгр*100)/Lкаб

Здесь:

• h — шаг укладки;
• Lкаб — длина кабеля в метрах.

Подставляем в формулу значения, и получаем:

h=1.5*100\17=8.8 см

При укладке матов или кабеля следует помнить, что отступ от стен должен составлять 10 см.

Полезное видео по теме

В видеоролике рассказывается об особенностях, общих принципах монтажа нагревательных матов:

Из видео можно узнать об особенностях установки и подключения терморегулятора:

О монтаже ИК-пленки можно узнать из нижеприведенной видеоработы:

Кабельные системы, ИК-пленка отличаются высоким качеством, дешевизной, практичностью и долговечностью. Установить их можно собственноручно без привлечения специалистов. Важно лишь правильно подобрать оборудование с учетом площади обогреваемой поверхности, вида покрытия и других факторов.

sovet-ingenera.com

Как сделать теплый пол на балконе или лоджии своими руками

Владельцы жилых домов или квартир с балконом всегда хотят использовать его как можно более эффективно. Ведь это дополнительное пространство дома можно приспособить под различные нужды. Застекленный балкон можно сделать оранжереей, рабочим кабинетом, да и просто местом для отдыха. При желании можно снять внутренние окна комнаты, ведущие на балкон и увеличить ее площадь.

Апгрейд балкона 80 lvl: устройство пола с подогревом на балконе

Чтобы чувствовать себя комфортабельней в этом помещении, нужно позаботиться о нескольких вещах: вставить шумоизолирующие и герметичные окна, а также продумать способ подогрева новой внутренней части дома в зимний или холодный период. Нужен ли теплый пол на лоджии или балконе, или можно обойтись и без него? Ответим так: тёплый пол на балконе с подогревом  остается одним из лучших способов утепления балкона.

Вариант тёплого пола на лоджии в разрезе

Существует несколько способов сделать теплый балкон. Обычно используют один из трех вариантов, но какой лучше, решать потребителю:

• Водный подогрев;
• Электрический теплый пол;
• Инфракрасный подогрев полового покрытия.

Устройство на балконе водяного тёплого пола: плюсы и минусы, особенности монтажа

Водяной способ обогрева пола балкона – это самый эффективный, и в то же время самый затратный тип утепления. Он характерен следующими преимуществами:

• Экономия пространства на балконе. Обычно это помещение достаточно небольшое по своим размерам: установив водное отопление можно сэкономить место, которое планировалось оставить под боковые радиаторы;
• Единовременные затраты на установку и обслуживание. После установки водяного тёплого  пола нет необходимости тратить лишние средства на его обслуживание;
• Денежная экономия. Такой тип покрытия не требует увеличения трат на электроэнергию;
• Эффективный обогрев. При правильной планировке пол будет прогреваться равномерно по всей площади.

Принципиальная схема водяного тёплого пола с коллекторной системой

К сожалению, на балконе у теплого пола есть и несколько существенных недостатков:

• Сложность первичной установки. Этот процесс долгий, затратный по средствам и требует от мастера действительно профессиональных знаний в этой области;
• Проблема в устранении поломок. Если произойдет поломка гидравлической системы и возникнет утечка воды из радиаторных труб, скорее всего потребуется полное вскрытие покрытия, так как точечно выявить место протекания фактически невозможно;
• Медленная регулировка температуры подогрева;
• Потребность в установке дополнительного оборудования. Так как давление в водном стояке не везде стабильное, возможно понадобиться установка водяного насоса.

Как провести монтаж водного пола?

Процесс создания теплого балкона своими руками  с водяным подогревом проводится в несколько этапов. Вначале выполняются подготовительные работы, очистка от пыли, мусора, первичная обработка пола перед установкой. Для этого демонтируют старую стяжку и проводят горизонтальное выравнивание покрытия. Затем на очищенный слой укладывается изоляционный материал, способный впитывать в себя воду – это облегчит решение проблем при появлении утечки жидкости из системы отопления.

На фото: производится укладка магистральной трубы для тёплого пола

После установки гидроизоляции необходимо установить покрытия, обеспечивающие утепление пола. Типы второго слоя изоляционного покрытия зависят от того, какой способ отопления планируется применять: подключение к общей водной системе отопления или установка отдельного коллектора. В первом случае применяется обычный вспененный полиэтилен и пенополистирол, во втором – комбинированное покрытые из керамзита и пенополистирола.

Варианты укладки змеевика труб отопления

Выбор труб (их размер и диаметр) и дополнительного оборудования (коллектора, котла и прочих дополнительных устройств) зависит от площади балкона и способа подключения гидравлической системы отопления.

Пол с электрическим подогревом: его достоинства и общая информация по установке

Второй тип обогрева пола в балконных помещениях обладает целым рядом неоспоримых достоинств:

• Быстрый монтаж покрытия;
• Удобная регулировка уровня температуры;
• Приемлемая цена за установку;
• Быстрое выявление и устранение неполадок;
• Возможность применения в обычных квартирных условиях без необходимости оформления дополнительных разрешений на установку.

Принципиальная схема устройства электрического тёплого пола

Установка пола с электрическим подогревом характерна только одним недостатком, который в сегодняшних реалиях может многим показаться весьма существенным – это большой объем потребления электроэнергии из общей сети, что приведет к увеличению трат на оплату счетов за электричество.

Важно! Чтобы электрический подогрев поверхности был действительно эффективным нужно озаботиться установкой надежного теплоизолирующего слоя.

Для типовых квартир пойдет использование пенополистирола, для балконов, стоящих на земле или над подвальными помещениями стоит использовать комбинированную двухслойную прокладку из керамзита с дополнением вспененного полиэтилена и пенополистирола. Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции.

Вариант устройства электрического подогрева на балконе по деревянным лагам

Теплый пол на балконе, на что нужно обратить внимание:

• Необходимо правильно рассчитать теплоотдачу кабеля. Если в системе будут места с меньшей отдачей тепла, то это приведет к перегоранию кабеля и, соответственно, к переустановке системы на этом участке;
• Правильный выбор стяжки для проводки кабеля. Первое условие: стяжка, в которой будет находиться кабель, должна хорошо проводить тепло. Второе – однородность выбранного материала стяжки: это поможет избежать преждевременного повреждения кабеля;
• Также, чтобы не повредить кабельную проводку, ее нельзя сгибать в дуги диаметром меньше чем 4-5 см;
• Кабель не должен соприкасаться с теплоизоляционным слоем: его нужно укладывать на специальную армированную сетку;
• Площадь пола, по которой будут ходить люди, требует дополнительной обработки: стяжка с проведенным кабелем отгораживается от остального участка пола дополнительными швами.

Инновационный способ утепления балконного покрытия: инфракрасное утепление пола

Недавно на рынке появился новый материал, обеспечивающий подогрев полового покрытия – это специальная инфракрасная пленка. Она обеспечивает отопление с помощью инфракрасного излучения, которое полностью уходит внутрь помещения, при этом такой способ повышения температуры практически на 100% идеален, ведь тепло не рассеивается в воздухе.

Принципиальная схема устройства пола на лоджии с инфракрасным подогревом

Кроме этого существенного плюса, у данной системы отопления есть еще несколько преимуществ:

• Инфракрасное утепление пола экономней чем электрический способ обогрева;
• Установка инфракрасного покрытия достаточно простая: с этой задачей справятся даже любители.

Установка инфракрасных панелей для подогрева пола проводится в несколько этапов, которые заметно проще чем идентичные процессы при установке водной или электрической системы отопления. Для начала необходимо повести первичную подготовку пола. Это элементарная процедура, во время которой достаточно немного выровнять поверхность и удалить мелкий строительный мусор. Затем устанавливается теплоизоляционный слой. Этот слой занимает совсем немного места – его толщина может составлять всего несколько миллиметров. В качестве изоляционного материала используется специальный материал – изолон. Он идеально подходит для совместного использования с инфракрасными панелями, так как полностью отражает поступающее к нему тепло в обратную сторону, то есть, в нашем случае, все тепло будет идти вверх от пола. Дополнительный плюс материала заключается в том, что он обладает влагоотталкивающими характеристиками.

Так выглядят инфракрасные маты на лоджии

Тип используемых инфракрасных панелей зависит от того, какой материал будет использоваться для внешней поверхности пола. Если пленку планируется укладывать под плиткой, то нужно устанавливать панели стержневого типа: в них предусмотрены отверстия, обеспечивающие стяжку бетонного покрытия под панелями с клеем для плиток. При установке теплового покрытия под обычную поверхность пола, например, под ламинат, можно применять пленочный вариант покрытия.

Схема подключения инфракасных матов тёплого пола

Главный плюс монтажа теплого пола на балконе с помощью установки новой системы заключается в том, что нет необходимости проводить точные строительные замеры: например, выбирать толщину и диаметр труб, без чего водное отопление сделать невозможно или измерять теплоотдачу пола, без чего нормально сделать электрическое утепление пола будет неэффективным. Инфракрасное утепление пола для балкона – это простой, экономный и доступный способ утепления, идеальный для квартир и отдельных домов.

Поэтому, прежде чем приступить к укладке теплого пола, нужно изучить информацию по каждому виду обогрева. И только выбрав подходящие варианты, произведя замеры приступать к работе.

Видео: пошаговая инструкция по монтажу теплого пола от эксперта Алексея Земскова



uteplenieplus.ru

Теплый пол на балконе: инструкция по монтажу

С каждым годом в геометрической прогрессии возрастает число хозяев квартир, характеризующихся наличием балконов, в планы которых входит круглогодичное использование свободного пространства. В большинстве случаев перед ними встает вопрос: «Как в зимний и осенне-весенний период создать комфортные микроклиматические условия не только в жилых помещениях, но и там, где застройщики не предусмотрели радиаторы отопления?» В данном случае, речь идет о балконах и лоджиях. Они особенно ценятся домовладельцами, если квартира характеризуется небольшой площадью. В этом случае лоджия может быть переоборудована под спальню, личный кабинет, зимнюю оранжерею или даже небольшой спортзал. Еще одно вполне оправданное решение – оборудование на лоджии мастерской – легкость проветривания, компактные размеры и большое количество света – все это способствует созданию благоприятных условий для творчества.  Однако вся атмосфера быстро улетучится, если для того, чтобы выйти на балкон вам понадобится долго искать тапочки, а пыль с балкона постоянно попадает в помещение. В городах, где типовые квартиры характеризуются небольшой площадью, домовладельцы предпочитают переоборудовать их под жилое помещение, которое становится их любимой комнатой для отдыха. Но, чтобы превратить балкон или лоджию в полноценное помещение, необходимо определиться с его целевым назначением. В том случае, если вы предполагаете использовать балкон для бытовых нужд, чтобы осуществить его оптимальное утепление вам предстоит осуществить только остекление и частичную укладку теплоизоляционного материала. Но если вы планируете осуществить переоборудование балкона под отдельное жилое помещение или его продолжение, специалисты рекомендуют обустроить теплый пол на балконе. Далее мы рассмотрим основные разновидности теплых полов и способы монтажа наиболее популярных вариантов.

Содержание

1. Теплый пол на балконе: способы утепления балкона
2. Популярные решения для утепления пола на балконе: как выбрать подходящий вариант?
3. Правила выбора нагревательного элемента: на что обратить внимание?
4. Как сделать теплый пол на балконе?



Теплый пол на балконе: способы утепления балкона

Существует несколько способов утепления балкона, и, прежде чем определиться с выбором наиболее оптимального, вы должны четко уяснить для себя разницу между балконом и лоджией. Разобравшись с этим, вы поймете, что заниматься утеплением пола на незастекленном балконе нецелесообразно. Если вы планируете превратить балкон в дополнительное помещение, прежде всего, позаботьтесь об установке стен, и, в случае, расположения квартиры на верхнем этаже, монтаже крыши. Только осуществив все вышеуказанные мероприятия, вы можете переходить к утеплению внутреннего пространства, в том числе и пола. Если речь идет о лоджии, необходимо проследить за тем, чтобы в окнах отсутствовали щели и зазоры, через которые будет выходить тепло.

Существует несколько способов обогрева балкона или лоджии:

Использование радиаторов центрального отопления. Несмотря на то, что данный способ является эффективным, в процессе его применения необходимо не забывать о законодательном запрете выведения центрального отопления на балкон, пренебрежение которым может привести к серьезным последствиям;

Еще один востребованный способ утепления балкона – установка электрических отопительных приборов. В настоящее время современный строительный рынок предлагает потребителю электрические радиаторы, электроконвекторы, электрокамины, а также комбинированные отопительные приборы. Наиболее безопасными в плане эксплуатации являются масляные радиаторы.

Важно! Несмотря на разнообразие способов утепления балкона, в современных условиях наиболее популярным является обустройство теплого пола на балконе, которое может осуществляться несколькими способами, каждый из которых характеризуется своими достоинствами и недостатками.

Популярные решения для утепления пола на балконе: как выбрать подходящий вариант?

Существует несколько способов обустройства теплого пола на лоджии, основными среди которых являются:

• Электрические теплые полы, монтаж которых подразумевает использование нагревательных матов или кабеля. В соответствии с этим принципом выделяют одноименные разновидности электрического пола;
• Водяной теплый пол на балконе, принцип работы которого основан на использовании специальной системы водяного контура;
• Инфракрасный (пленочный) теплый пол, в основе монтажа которого лежит использование инфракрасной пленки.

Электрический теплый пол и его разновидности: достоинства и недостатки

Чтобы обеспечить оптимальный микроклимат и полноценное использование лоджии в качестве жилого помещения, специалисты рекомендуют осуществлять монтаж электрического теплого пола на балконе. Выделяют несколько разновидностей электрического теплого пола: теплый  пол с использованием нагревательных матов и электрического кабеля.

Кабельная система обогрева. Данный способ подразумевает применение кабельной системы обогрева, которая может использоваться в качестве основного или дополнительного контура. Основными элементами указанной системы являются кабель нагрева и система терморегуляции, представленная компактным настенным прибором. В связи с тем, что терморегулятор позволяет регулировать интенсивность нагрева отапливаемого помещения с учетом погодных условий, он является одним из важнейших элементов системы. Чаще всего для обустройства электрического теплого пола в условиях теплоизолированных балконов используют  системы кабелей, оснащенных одно- и двухжильными греющими секциями. Мощность системы – параметр вариабельный и может регулироваться, составляя примерно 160-180 Вт/кв. метр.  В процессе монтажа кабельной системы обогрева необходимо обустроить цементную стяжку пола, а также монтаж тепло- и гидроизоляционного слоя. При этом толщина цементной стяжки составляет 4-5 см, а греющий кабель прокладывают на глубине 3 см относительно поверхностного слоя цементной стяжки. Что касается финишного покрытия, то оно должно быть изготовлено из материала, характеризующегося хорошей теплопроводностью, например, кафельную или керамическую плитку, бетон или керамогранит.

Достоинства кабельной системы обогрева:

• Обеспечение равномерного прогрева всей площади отапливаемого помещения;
• Легкость регулировки температурного режима;
• Доступная ценовая политика производителей;
• Возможность своевременного обнаружения неисправностей в системе и легкость их устранения;
• Возможность монтажа в любой квартире, в том числе и квартирах типовой застройки без дополнительного использования специализированного оборудования.

Недостатки кабельной системы обогрева:

• Увеличение расходов на оплату счетов за электроэнергию в процессе последующего использования кабельной системы обогрева;
• Наличие электромагнитного излучения, хотя и в меньших объемах, чем при использовании нагревательных матов.

Важно! Осуществляя монтаж электрической кабельной системы нагрева, необходимо помнить, что заливка даже тонкой бетонной стяжки способствует увеличению нагрузки на несущие плиты балкона, что в дальнейшем может стать причиной неприятных последствий.

Установка нагревательных матов. Когда увеличение нагрузки на несущие плиты балкона не представляется возможным, специалисты рекомендуют отдавать предпочтение альтернативному варианту – укладке нагревательных матов, разработанных специально для дополнительного обогрева помещения. Укладка нагревательных матов наиболее предпочтительна в том случае, если вы не планируете использовать утепленный балкон в качестве помещения, предназначенного для постоянного пребывания. Например, если вы хотите переоборудовать балкон под гардеробную или помещения для сушки белья и установки гладильных досок.  Несмотря на то, что такие помещения не предназначены для постоянного пребывания, в них необходимо поддерживать оптимальные микроклиматические условия. Отличительной особенностью нагревательных матов является простота их установки, в связи с чем, их укладка может осуществляться непосредственно на старое покрытие, а также бетон и выравнивающую стяжку. В случае монтажа на старое покрытие, необходимо использовать клей для укладки плитки. В качестве финишного покрытия для пола может использоваться практически любой материал: керамическая плитка, керамогранит, кафель или линолеум.

Достоинства нагревательных матов:

• Удобство транспортировки, которое обеспечивается за счет небольшого веса конструкции;
• Легкость монтажа и возможность укладки нагревательных секций непосредственно в слой плиточного клея;
• Отсутствие необходимости в подготовке основания в отличие от кабельной системы, в связи с чем, в большинстве случаев нагревательные маты укладываются на старые поверхности;
• Конструктивные особенности нагревательных матов сами по себе уже являются достоинством материала. Кабель в структуре нагревательных матов уже зафиксирован и полностью готов к дальнейшей укладке. Несмотря на то, что их цена несколько выше традиционного кабеля в катушках, неопытные мастера зачастую предпочитают их традиционному кабелю, так как они смогут справиться с монтажом нагревательных матов самостоятельно.

Недостатки нагревательных матов:

• Наличие сильного электромагнитного излучения;
• Не рекомендуется часто включать и выключать отопительную систему;
• Возможность повреждения в процессе транспортировки, укладки и хранения, в связи с чем, необходимо постоянно следить за их эксплуатационным состоянием;
• Большой расход электроэнергии и низкая эффективность в процессе отопления утепленных лоджий и закрытых балконов.  Даже утепление в соответствии со всеми правилами и герметичность помещения не гарантирует создание оптимального микроклимата. В процессе использования нагревательных матов для отопления застекленного балкона можно заметить, что стекло всегда остается холодным, в связи с чем, воздух, достигая окна, быстро остывает и опускается вниз, способствуя охлаждению пола.

Водяной теплый пол на балконе: основные особенности

Водяной пол на балконе – наиболее эффективный способ обогрева помещения, предназначенного для постоянного пребывания. Использование водяного теплого пола наиболее рационально в том случае, если вы планируете обогреть помещение, характеризующееся значительной площадью. Его популярность обусловлена его энергоэффективностью, надежностью и относительной простотой монтажа. Отдав предпочтение данному варианту, вы обеспечите наиболее эффективный и бюджетный способ обогрева застекленного балкона или лоджии. Основа данной системы представлена трубопроводом, проложенным под полом особым образом, по которому постоянно циркулирует горячая вода.

Преимущества системы водяного пола:

• Равномерный прогрев пола по всей площади отапливаемого помещения;
• Единичные затраты только лишь в процессе установки системы и последующая экономия при оплате счетов за электроэнергию;
• Визуальное отсутствие радиаторов отопления и других отопительных приборов, что способствует существенной экономии пространства;
• Гарантированно качественный прогрев помещения при условии относительно небольших затрат.

Недостатки системы водяного пола:

• Трудности, возникающие в процессе регулирования температурного режима поверхности пола;
• Если вы планируете осуществить монтаж теплого пола на лоджии, в процессе монтажа вы можете столкнуться с определенными сложностями;
• Монтаж теплых водяных полов способствует снижению давления в стояке, для компенсации которого необходимо установить стояк;
• Вероятность сложноустранимой протечки, связанной с установкой теплого пола. В связи с этим, многие мастера зачастую отказываются от установки водяного теплого пола на балконе в условиях многоквартирных домов, что связано с трудностями монтажа и последующей эксплуатацией. Однако в квартирах с отдельным отопительным контуром или частных домах установка водяного теплого пола является вполне приемлемым вариантом.

Инфракрасный теплый пол: что необходимо знать о системе?

Из всех ранее названных способов монтажа теплого пола на балконе инфракрасный или, так называемый, пленочный теплый пол является наиболее подходящим способом обогрева пола на балконе. Он представлен гибкой сверхтонкой пленкой, изготовленной из неметаллических греющих элементов, толщина которой не превышает 0,3 мм. По всей поверхности она излучает инфракрасные волны, длина которых составляет 5-20 мм. По частоте использования инфракрасный теплый пол не уступает кабельным системам отопления, что обусловлено возможностью укладки под линолеум или ламинат. Из всех существующих вариантов систем обогрева инфракрасный теплый пол – единственная система, не приводящая к растрескиванию и рассыханию напольных покрытий из дерева. Мощность инфракрасного теплого пола составляет 180-220 Вт/кв. метр, что является идеальным показателем мощности в условиях балкона. Монтаж инфракрасного теплого пола характеризуется простотой и не предполагает демонтаж старого покрытия. Использование данной конструкции не способствует утяжелению пола и эффективно сочетается с любыми видами напольных покрытий.

Преимущества инфракрасного пленочного покрытия:

• Значительная экономия электроэнергии. Если обычно вы чувствуете себя комфортно при температуре  +20 градусов, то, установив инфракрасное пленочное покрытие, вы ощутите привычную температура уже тогда, когда шкала градусника поднимется до +15 градусов;
• Мобильность инфракрасного нагревательного комплекса;
• В процессе непосредственной работы нагревательных элементов концентрация отрицательных ионов в воздухе увеличивается примерно в 3-4 раза, что способствует благоприятному воздействию на организм;
• Удобство установки: при желании полотна инфракрасной пленки можно разрезать на несколько отдельных модулей, распределив комплект на несколько комнат.

Правила выбора нагревательного элемента: на что обратить внимание?

Первое, на что необходимо обратить внимание при выборе нагревательного элемента, толщина бетонной стяжки. Чтобы эффективно осуществить монтаж кабельного теплого пола, толщина бетонной стяжки должна быть не менее 5 см. Если толщина бетонной стяжки меньше 5 см, наиболее оптимальным выбором для вас станет инфракрасный теплый пол или отопительная система с использованием нагревательных матов. При этом необходимо учесть, что в случае установки нагревательных матов, высота пола увеличится на один сантиметр, тогда как инфракрасная нагревательная пленка монтируется непосредственно под напольное покрытие.

Материал для напольного покрытия – еще один фактор, на который необходимо обращать внимание при выборе нагревательного элемента. Если в качестве напольного покрытия вы выбрали керамогранит, бетон, плитку или камень, специалисты рекомендуют отдавать предпочтение кабельной системе обогрева. Покрытие из ковролина, ламината, линолеума или ПВХ наиболее оптимально сочетается с теплым полом, обустроенным с использованием нагревательных матов.  Еще одним подходящим вариантом для напольного покрытия с использованием линолеума, ламината или ковролина является инфракрасный теплый пол.

Помимо вышеперечисленных вариантов существуют и другие способы монтажа теплого пола, которые необходимо учитывать в зависимости от тех или иных условий. Обустраивая деревянные напольные покрытия важно помнить, что его теплопроводность заметно снизится по сравнению с напольными покрытиями из других материалов.

Как сделать теплый пол на балконе?

Монтаж кабельной системы обогрева

Говоря об утеплении балкона, теплый пол в структуре которого выполняет одну из важнейших функций, рассмотрим, как сделать теплый пол на основе кабельной системы. В процессе проведения монтажных работ, скорее всего, вы столкнетесь со сложностями, связанными с ограниченным пространством и конструктивными особенностями помещения. Укладка электрического кабеля, который является основным нагревательным элементом – одно из наиболее приемлемых решений при обустройстве теплого пола. Монтаж кабеля осуществляют под чистовым покрытием пола, при этом на виду необходимо оставить терморегулятор – еще один немаловажный элемент электрического теплого пола, предназначенный для регулирования интенсивности нагрева. Установка наиболее оптимального уровня производится вручную и определяется погодными условиями и индивидуальными предпочтениями хозяев.

Важно! Укладка одно- и двухжильных кабельных элементов осуществляется в процессе монтажа бетонной стяжки. При этом важно помнить о необходимости укладки  тепло- и гидроизоляционных материалов, что способствует снижению теплопотерь.

Вкратце монтаж электрического теплого пола выглядит следующим образом:

• Осуществление выравнивания базовой поверхности пола;
• Укладка теплоизоляционного материала, который является основой для дальнейшего закрепления монтажной ленты;
• Закрепление монтажной ленты, поверх которой прокладывается нагревательный кабель;
• Установка терморегулятора в доступном для вас месте;
• Заливка всей площади пола цементно-бетонной стяжкой;
• Укладка керамической плитки.

Монтаж водяного теплого пола: краткая инструкция

• Подготовьте поверхность пола. Подготовительные мероприятия включают в себя выравнивание поверхности с последующей разметкой помещения под температурные швы и очистку рабочей поверхности от мусора;
• Уложите теплоизоляционный материал, толщина которого не превышает 30-140 мм;
• Осуществите монтаж арматурной сетки, предназначенной для закрепления трубопровода. Что исключить деформацию материала, ее монтируют с обеих сторон;
• Установите группу управления и коллектор в шкафу, расположенном на стене;
• Произведите зигзагообразное закрепление трубопровода, подразумевающее увеличение шага между трубами по мере продвижения от стены к центру;
• Подключите трубопровод к системе управления и проведите гидравлическое испытание отопительной системы в течение суток;
• Залейте бетонную стяжку, добавив в раствор пластификаторы, способствующие увеличению теплопроводности покрытия;
• Осуществите монтаж финишного покрытия.

Инфракрасный теплый пол своими руками

Монтаж электрического инфракрасного пола не представляет сложностей. Его основу составляют пленочные элементы, прогревающие напольное покрытие и неаккумулирующие тепло. При этом для монтажа напольного покрытия не требуется заливка бетонной стяжки. Монтаж инфракрасного теплого пола обуславливает необходимость обустройства качественной паро- и гидроизоляции, а в случае укладки ламината – использование подложки под ламинат. Пол необходимо застелить пеноплэксом, поверх которого укладывается специальная термическая пленка, способная излучать инфракрасные волны, под влиянием которых нагревается мебель и напольное покрытие. В связи с этим важно помнить, что монтаж термической пленки не осуществляется под мебелью.

Теплый пол на лоджии видео

strport.ru

Теплый пол на лоджии: сравнение вариантов реализации, советы

Утепление лоджии – важный этап благоустройства своего жилища, особенно в условиях современного подорожания коммунальных услуг как на жилплощадь, так и отопление. Теплый пол на лоджии – значительно экономит тепло в вашем доме, а это особенно важно, когда у вас подрастает ребёнок и существует необходимость в частых стирках, да и поработать в таком помещении более чем приятно. В целях сохранения материальных ресурсов, рассмотрим и сравним наиболее распространённые и экономные варианты монтажа теплых покрытий.

Варианты реализации теплого пола на лоджии

Для чего нужна теплая лоджия

Теплая лоджия – в первую очередь комфортность нашей жизнедеятельности, а её облагораживание имеет всего лишь один минус – финансовые затраты, но что сейчас можно получить бесплатно? А вот плюсов здесь действительно хватает.

1. Теплый пол особенно полезен в условиях суровых зим или продолжительно низких температур. Большинство людей вывешивают стирку именно на балкон, так как внутри квартиры много вещей не развесишь, а стирать понемногу каждый день не каждый может себе позволить. Но в обоих случаях двери точно будут открываться, а в условиях суровой зимы это очень негативный фактор, подвергающий лишнему риску заболеваний ваших домочадцев, поэтому утепление вашей лоджии будет огромным преимуществом.
2. Теплые полы повышают производительность в быту. Как бы странно это не звучало, но данный фактор действительно существенный. Многие хозяева часто обустраивают рабочий уголок именно на лоджии, где сподручней что-то попаять, попилить и при этом никто не мешает.
3. Приятный отдых во время зимней стужи. Утеплённая лоджия своими руками – хорошее достижение, особенно в случае приёма гостей, теперь отдохнуть от будничной суеты будет гораздо комфортней. В конце концов, тёплый пол под ногами создаёт дополнительный уют в доме.

Утепляем полы

Но прежде чем качественно утеплять пол, следует рационально подойти к делу.

Существует 2 типа утепления полов:

• Водный обогрев пола.

Эта система утепления подразумевает циркуляцию по трубам, вмонтированным стяжкой. Она имеет как свои плюсы, так и минусы, но минусы, к сожалению – поувесистей плюсов.

Водный вариант утепления пола

Во-первых, подача горячей воды происходит от центральной системы отопления, что на первый взгляд преимущество. Но если копнуть поглубже, мы обнаружим, что отопление пола совершенно не автономно и полностью зависит от начала отопительного сезона.

Во-вторых – средняя температура воды в батарее равна примерно 90 градусам, а при циркуляции в лоджии она не должна превышать отметку 27 градусов. Следовательно, вам понадобится сложная система смешивания потока горячей и холодной воды.

В-третьих – установка водяного обогрева пола требует оформления специальных юридических документов, так как по законодательству врезка на дополнительный обогрев в центральную систему отопления без соответствующего разрешения ЖЭКа категорически запрещена.

• Электрический обогрев пола.

Электрический тип обогрева делится на два вида: инфракрасный (или пленочный пол) и кабельный вид утепления. Нагревающим элементом кабельного является специфический провод, который заливается стяжкой. Такой вид обогрева хорошо монтируется под плитку или другое твёрдое покрытие.

Кабельный вариант

Плёночный электрообогрев пола намного продуктивней. Монтируется без стяжки и хорошо приспособлен под мягкие покрытия, такие как ковролин, ламинат или линолеумное покрытие.

Инфракрасное утепление

Капитальное утепление пола лоджии

Многие из нас любят провести время на балконе за чашечкой чая, читая книгу. Правда это в летнее время, а зимой неутеплённая лоджия постоянно пустует и прежде чем идти туда, мы накидываем на плечи что-нибудь тёпленькое. Единственный выход из этой ситуации – до наступления холодов утеплить свой пол.

Прежде чем устанавливать тип утепления, следует определиться с наиболее удобным из них для вашего помещения, будет ли это водный обогрев или электрический. Но в нашем случае мы начнём с электрического обогрева, так как он более удобен в установке и запитывается от электросети.

Кабельный вид утепления пола

Утеплённый пол электрического типа (кабельный) можно условно разделить на две составные части:

• Кабель.
• Устройство регулирования.

Нагревательным элементом служит провод, который полностью заливается стяжкой из цемента, а снаружи остаётся устройство для регулирования температуры.

Такой тип утепления полов установить своими руками достаточно просто:

1. Подготавливаем поверхность пола к монтажу.
2. Максимально выравниваем и устраняем все лишнее.
3. Укладываем теплоизоляционный слой.
4. Сверху слоя теплоизоляции крепим монтажную ленту.
5. На монтажную ленту аккуратно разлаживаем токопроводящий шнур.
6. Выводим на стену терморегулирующий прибор.

По завершению первого этапа качественной укладки электро утеплителя, сразу переходим на завершающую часть монтажа и декорирование утеплённой поверхности:

1. Получившуюся теплоизоляционную конструкцию заливаем цементной стяжкой.
2. Облицовываем пол керамической плиткой.

По желанию, поверхность можно покрыть паркетом или спрятать под ламинат, но с экономической точки зрения это дороже, а с практической – плитка лучше комбинируется с кабельным электро утеплителем лоджии, так как имеет высокую тепло проводимость, благодаря чему пол нагревается в течение 10-15 минут.

Инфракрасный вид утепления пола

Инфракрасный или плёночный обогрев лоджии, сделанный своими руками, считается самым практичным, экономичным и удобным в монтаже видом утепления пола.

Плёночный обогрев можно установить не затрагивая стяжку, при этом мы облегчаем нагрузку на перекрытия. Инфракрасное утепление осуществляется с помощью специального тонкого слоя термоплёнки, пеноплэкса и скрывается под ламинат, ковролин или линолеум.

Такой вид утепления пола имеет высокую тепло проводимость и небольшие финансовые затраты, обеспечивает сохранение тепла квартиры и комфорта лоджии, помогает выдержать низкие температуры.

Водный утеплитель пола

Не утепленная лоджия – довольно большой участок хозяйственного помещения, которое является комфортным в тёплое время года, но из-за морозов она зачастую простаивает. Обогревать её можно разными способами, например – установить радиатор, но на самом деле это не лучший выход. Хотя качественное утепление пола требует больших затрат сил и ресурсов, но делается оно один раз и в разы увеличивает комфорт помещения, позволяя уютно проводить время даже при стойких морозах. К тому же устраняет вечные мучения с радиатором.

Теперь давайте перейдём к водному утеплению полов своими руками.

На заметку: если рядом с лоджией имеется центральное отопление, то монтаж тёплого пола значительно упрощается.

Монтаж водного утепления пола проводится в несколько этапов:

Предварительная подготовка к монтажу.

Прежде чем приступать к качественному монтажу, нужно тщательно осмотреть балконную плиту на предмет повреждений или обвалов. Укрепить конструкцию можно при помощи металлической арматуры с цементным раствором, также можно добавить плиточный клей.

Выравниваем поверхность плиты.

Самый важный момент, который нельзя упускать – это однородность завершённой конструкции утеплённого пола с уровнем жилой комнаты. Поэтому выравниваем плиту с помощью стяжки, не забывая о замерах утеплителя, с учётом верхнего настила на полу (под мягкую поверхность конструкцию прятать не рекомендуется, особенно под ламинат).

Если поверхность пола однородно не связана с полом в жилой комнате, то в этом случае главное чтобы пол оставался ровным. Не забывайте, что стяжка на полу должна полностью высохнуть, на это потребуется не меньше недели.

Монтаж водного обогрева.

Переходим на укладку гидробарьера, следом теплоизоляции. Для теплоизоляции неплохо подойдёт пенопласт большой плотности, показатели которой зависят от будущих нагрузок.  Теплоотражатель – тоже неплохой вариант. После теплоизоляции переключаемся на монтаж трубы, которую закрепляем на кронштейнах, сквозь теплоизолятор крепко зафиксированных в стяжку.

• Перед укладкой трубы отмечаем разметки, по которым она будет уложена. Наиболее частые варианты укладки спираль или форма змейки, с межтрубным расстоянием в 15-20 см.
• Учитывая удобный интервал, вкручиваем в стяжку кронштейны. При прямом расположении трубы оптимальное расстояние между кронштейнами должно составлять 50-60 см, при изгибах – кронштейны размещаются гораздо гуще.
• На металлопластиковую трубу желательно надеть мягкую пружину чуть большего диаметра, так как такая конструкция позволяет трубе не заламываться в повороте.
• Утепляя пол металлопластиковыми трубами – используйте только бесшовный вариант. Для проверки качества трубы, срежьте свой кусочек трубки и очистите его от пластика, чем тяжелее это сделать – тем качественней материал. После очистки проверьте алюминиевую конструкцию на наличие шва.
• Завершаем утепление пола заливкой всей конструкции цементной стяжкой.

Для максимальной проводимости тепла в помещении лоджии, высохшую стяжку облицовываем керамической плиткой. Этот материал идеально подходит для такого типа конструкции и является заключительным элементом, красиво декорирующим ваш пол.

secretbalkona.ru

Как утеплить пол на балконе. Теплый пол на лоджии можно сделать самостоятельно. Теплый пол на основе электрического кабеля.

Расширить пространство квартиры можно за счет переоборудования лоджии или балкона. Установив теплый пол, здесь можно устроить функциональное пространство независимо от времени года. В этой статье подробно описаны виды и монтаж теплого пола для балкона или лоджии.

Для чего необходимо утеплять балкон или лоджию

Балкон или лоджия в квартире – это всегда дополнительное пространство, которое каждый владелец использует по-своему. Но, в основном, период практической эксплуатации дополнительных квадратных метров ограничивается теплым временем года. С наступление осени «балконный» сезон закрывается до весны. Правильно утеплив балкон и сделав в нем подогрев, можно получить полезную обогреваемую площадь в любое время года.

При этом здесь можно будет не только хранить вещи, но отдыхать или работать, не взирая снег за окном, или дождь. В то же время, утепленный балкон утеплит и примыкающую к нему комнату.

Бесспорно, утепление балкона правильное решение, ведь роль пола, стен и потолка здесь играют бетонные плиты, которые являются не очень хорошими теплоизоляторами. В холодное время на плитах собирается конденсат, в морозы они промерзают и охлаждают стену квартиры. После смены стеклопакета утепление балкона необходимо начинать с пола.

Хотя, некоторые мастера поступают иначе, это лучше сделать до утепления стен потому, что уровень балкона после ремонта поднимется и расход материалов на стены уменьшится. Выбор способа утепления зависит от желаний владельца, от состояния самого балкона и от того, каким образом, в последствие, будет использоваться обновленное пространство.

Лучшее решение для утепления балкона или лоджии – это монтаж электрического теплого пола. Преимущество такого способа в том, что обогрев помещения балкона происходит непосредственно от пола. Таким образом создается более равномерный обогрев всего пространства, в отличие от радиаторов отопления, когда пол остается холодным.

Какой тип электрического теплого пола выбрать

Утеплить пол балкона своими руками достаточно просто. Теплые полы электрического типа легко монтируются и не требуют каких-то особых профессиональных знаний в строительстве.

Электрические теплые полы бывают:

• С тепловым электрическим кабелем
• На базе тепловых матов (термоматов) – система «теплый пол»
• Инфракрасный теплый пол

В электрическом поле на базе кабеля, теплонесущим элементом служит кабель в виде кабельных секций (одно- и двужильных). Именно он является источником тепла и нагревает материалы при прохождении по нему электрического тока. Кабельная система очень эффективна, но требует проведения бетонной стяжки. Это делает работы достаточно трудоемкими, а в некоторых случаях невозможными, если плита балкона не рассчитана на такую дополнительную нагрузку. Кроме того, под кабельными секциями прокладывается слой теплоизоляции.

В тепловых матах кабель встроен непосредственно в армирующую сетку. Выпускается такой материал в рулонах. Такая конструкция обходится несколько дороже, но упрощает работы по монтажу – достаточно развернуть маты и уложить на пол. КПД нагревательных матов несколько ниже кабельных секций, но они могут укладываться без стяжки. Тепловые маты можно расстилать на бетонное основание, или под финишное покрытие на старую плитку.

И кабель, и тепловые маты заливаются либо стяжкой, либо клеем. Совершенно другое решение представляет инфракрасный теплый пол на лоджии. Цена такого материала несколько выше, предыдущих материалов, но расходы на электроэнергию это окупают. Такая пленка укладывается непосредственно на бетонную стяжку, под «чистовое» покрытие пола. Это покрытие можно использовать для утепления, не производя капитальный ремонт пола.

Как утеплить пол на балконе тепловым кабелем

Устройство теплого пола на лоджии начинается с демонтажа старого напольного покрытия. При этом следует тщательно вычистить пол мелкого мусора и пыли.

Внимание! Балкон – это изначально открытая площадка, балконная плита имеет уклон в сторону улицы для стока дождевой и талой воды. Это необходимо учитывать при утеплении пола.

Важное условие при создании теплого пола на балконе – это надежная гидро- и теплоизоляция. Именно поэтому в начале работы на балконную плиту укладывается гидроизоляция. Это может быть, например, полиэтиленовая пленка. Такая мера предосторожности поможет предотвратить проникновение влаги к теплоизолятору и пропитывание его конденсатом. Затем, перед началом утепления пола, следует обязательно выровнять основу. Для этого выполняется черновой (нижний) пол при помощи обрешетки из деревянных брусьев. Между нижним полом и основанием плиты обязательно прокладывается слой теплоизолирующего материала, это необходимо для сохранения тепла, идущего от обогревающего кабеля. Черновой пол поднимается на определенную высоту. Чем выше обрешетка, тем толще может быть слой теплоизоляции. Для определения высоты нижнего пола следует учитывать следующее:

1. Высота уровня пола на балконе, по сравнению с уровнем в комнате квартиры не больше 15 см.
2. Высота балкона от 2,5 м.
3. Высота ограждения лоджии и балкона от 1 м.

Если в квартире проживают маленькие дети, то высота ограждения по требуемым нормам составляет 1,5 м. В случае крайней необходимости защитное ограждение можно нарастить до необходимой высоты.

На уложенную пленочную гидроизоляцию поперек балкона устанавливается деревянные брусья. Расстояние между ними пол метра, крепятся брусья к бетонной плите анкерами. Следует заметь, что подгон уровня пола выполняется продольными брусьями – лагами.

На стандартный балкон необходимо три лаги. Их необходимо уложить на поперечные брусья и закрепить саморезами. Вначале выбирается самая высокая крайняя лага, затем по ее уровню выравниваются остальные лаги, для этого между лагами и поперечными клиньями вставляются клинья.

На следующем этапе пространство между обрешеткой из деревянных брусьев заполняется выбранным утеплителем. В качестве материалов для утепления могут применяться:

• Пеноплекс (экструдированный пенополистирол)
• Пенопласт
• Минеральная вата

Пеноплекс – это легкий, прочный и долговечный материал из серии пенопластов. Плиты пеноплекса или экструдированного пенополистирола легко режутся ножом. Такой материал имеет отличные теплоизоляционные свойства, при этом он устойчив к влаге и экологически безопасен. При этом пеноплекс считается более теплым материалом, по сравнению с пенопластом.

Пенопласт – это, поистине, самый распространенный материал для утепления полов. Пенопласт дешевле других утеплителей, практичен и прост в монтаже.

Внимание! Некоторые разновидности пенопласта не огнеустойчивы. Для утепления балкона следует покупать огнестойкий пенопласт.

Минеральная вата сильно напитывает влагу, поэтому для такого материала придется устраивать достаточно серьезную гидро- и пароизоляцию. В обратном случае, минвата всегда будет сырой, а насыщенный водой утеплитель не сможет выполнять свою прямую функцию – создание теплобарьера. Накопившаяся в утеплителе влага, будет снижать практические свойства всей напольной конструкции.

После закладки утеплителя в обрешетку, на лаги укладываются и закрепляются листы ДСП. Все швы между листами ДСП, а также щели между листами и стенами заделываются строительной пеной. Монтаж чернового пола на этом закончен. Начинается этап прокладывания теплового кабеля.

До начала монтажа кабеля надо выбрать место установки термостата и выбить отверстие в стене для установочной коробки. Термостат располагается на высоте 50-100 см. Для нормальной работы всей системы необходимо наличие датчика температуры пола. Датчик помещается в трубу из гофропластмассы, это необходимо для случая, когда потребуется замена аппарата. Перед укладкой кабеля к коробке термостата подводятся силовые провода, при этом соединительная муфта обязательно должна находиться непосредственно в бетонной стяжке.

Для надежной фиксации теплового кабеля на слое ДСП закрепляется монтажная лента. Кабель фиксируется специально предназначенными для этого скобами, которые позволяют соблюдать необходимый шаг между витками кабеля. Обычно кабель монтируется «змейкой». Шаг укладки – это расстояние между витками змейки. Следует правильно рассчитать шаг укладки кабеля. При слишком мелком шаге расход кабеля будет завышен, при крупном шаге эффект от обогрева может быть недостаточным, а пол будет состоять из теплых и холодных полос.

Внимание! Тепловой кабель ни в коем случае не должен соприкасаться или перекрещиваться между собой.

После завершения работ по прокладыванию витков кабеля устанавливается температурный датчик пола и выполняется рабочее испытание системы. Все параметры системы должны соответствовать данным, указанным в документации кабеля. Обязательно проверяется работа всех приборов и правильность монтажа – после того, как стяжка будет залита, исправить ошибки без потерь практически невозможно.

Теперь необходимо залить стяжку пола. Ее толщина 5 см. Это самый оптимальный параметр. Более тонкая стяжка может лопнуть, а более толстый слой слишком тяжел для балконной плиты. При заливке такой стяжки не применяется армирование металлической сеткой для избежания ее влияния на работу электрического кабеля. В стяжке недопустимы пустоты и неровности, это повлияет на работу теплого пола, что будет приводить к перегреву системы и быстрому выходу ее из строя.

Стяжка полностью застывает в течение пяти дней. В это время нельзя включать систему обогрева. После этого приступают к монтажу чистового напольного покрытия. Такой материал может быть любым, пожалуй, исключая паркет, от постоянного нагрева он рассыхается. Для хорошей работы системы следует выбирать покрытие, которое хорошо проводит тепло. Оптимальное решение – плитка, в то время, как ламинат, линолеум или ковролин, являются теплоизоляторами.

Термоматы. Как сделать теплый пол на лоджии без стяжки

Термоматы представляют собой нагревательный кабель, который изначально закреплен на стекловолоконной термоустойчивой сетке. Выпускается такое покрытие в рулонах, их ширина один метр, это очень удобно, чтобы сделать теплый пол электрический на лоджии или балконе.

Основное преимущество термоматов – их монтаж. Они укладываются на черновой бетонный пол и закрепляются клеевой смесью, которая применяется для кафельной плитки. Это оптимальный вариант в том случае, если утепление делают под керамогранит или плитку.

Инфракрасный теплый пол на балконе. Нагревательная пленка

В качестве нагревательного элемента в инфракрасном поле задействован не кабель, а специальная нагревательная пленка, толщиной около до 0,5 мм. Такой теплый пол можно установить за два часа. Пленка выпускается в рулонах и не требует применения клеевых смесей при монтаже.

Основной принцип работы такого пола в излучении инфракрасных тепловых лучей. Это экологически чистое, обычное тепловое излучение, не следует путать его с электромагнитными волнами. Внутри тонкого слоя теплопленки запаяна вся нагревательная система: по краю проходит два медных проводника, которые подключаются к сети, между ними закреплены полосы карбонового проводника. Все контакты надежно защищены элементами с серебряным напылением.

Непосредственно после укладки инфракрасного пола можно приступать к его эксплуатации. Нагревательная пленка очень хорошо сочетается с такими напольными покрытиями, как ламинат или линолеум. Однако, здесь есть один нюанс: инфракрасный пол не монтируют в местах, где будет стоять мебель, так как есть вероятность повреждения теплового слоя.

Выполнить монтаж теплого пола на лоджии или балконе своими руками достаточно просто. Оборудование для любого типа теплого пола сопровождается подробной инструкцией по правильному монтажу и эксплуатации.

svouimirukami.ru

Какой теплый пол лучше для балкона? Сравниваем разные варианты

Содержание статьи:

При создании теплого балкона (лоджии), домовладелец должен выполнить следующие мероприятия:

• установить остекление;
• выполнить утепление стены и потолок;
• выполнить утепление пола;
• уложить финишное покрытие, например,плитку, ламинат или другое.

Теплый пол на балконе (лоджии) может быть выполнен в двух вариантах – электрическом и водяном. Он нужен для обогрева балкона снизу. Принципиального отличия между полами, устанавливаемыми в комнатах, и на лоджии (балконе) нет, и какой из предлагаемых вариантов лучше ответить сложно.

Просто существуют некоторые особенности, которые необходимо учитывать при их установке, и в зависимости от того, какой тип финишного покрытия будет использован – ламинат, линолеум или ковролин. Только после этого, можно начинать обустраивать тёплый пол на балконе своими руками.

Электрические полы

Теплый пол на балконе может работать от электрической энергии или от жидкого теплоносителя, к примеру, воды.

Кабельная система

Самая простая система, применяемое для теплых полов, в том числе и на тех, где будет использоваться ламинат – это кабельная система нагрева. В этой системе, роль нагревательного элемента играет специальный провод с высоким электрическим сопротивлением. При всей своей внешней простоте, кабельная система обладает некоторыми существенными недостатками.

В частности, для ее обустройства необходимо обеспечить гидроизоляцию балконной плиты и устроить две цементные стяжки. В результате высота пола может приподняться на 10 – 15 см, что не всегда позволительно, особенно если использован ламинат.

В противном случае образуется порожек при входе из комнаты на балкон, но тёплый пол на балконе будет работать и обеспечивать его обогрев.

К недостаткам кабельной системы отопления, с помощью которой выполняют утепление балкона, можно отнести также и то, что наличие стяжек создает дополнительную нагрузку на плиту. Надо отметить, что это не всегда допустимо в домах устаревшего жилищного фонда, например, в домах, построенных в середине прошлого века, перед началом работы лучше пригласить работник местной жилищной компании и проконсультироваться о грузоподъемности балконной плиты.

Ко всему прочему, тёплый пол на балконе (лоджии), можно эксплуатировать после установки кабельной системы отопления как минимум через месяц, после окончания работ. Это связано с тем, что стяжка доходит до набора проектной прочности в течение 28 – 30 суток. В противном случае, она может быть разрушена.

Маты

Еще один способ утепления балконного пола – это нагревательный мат. С их помощью можно минимизировать потери высоты.

Высота пола измениться на 1,5 – 2 см.

Маты могут быть вмонтированы в состав, с помощью которого на тёплый пол на балконе закрепляют плитку. Для укладки матов нет особой необходимости в обустройстве основания балкона (лоджии). При использовании такого метода крепления, пол можно начинать эксплуатировать, самое позднее, через неделю.

Мат представляет собой сетку, с размером ячеи порядка 1х1 см. на ней закрепляют кабель, который и обеспечивает трансформацию электрической энергии в тепловую. Этому способствует нагревательный элемент (жила) выполненная из нихрома или другого материала, имеющего высокое сопротивление.



Укладка нагревательных матов, с помощью которых выполняют утепление балконов, не составит особого труда. Ее отличие от кабельной системы заключается в том, что нагревательный элемент не требует дополнительных усилий по его монтажу и запуску. Он может быть разрезан на фрагменты различного размера, при этом целостность кабеля не нарушается.

Но, такая отопительная система подвержена опасности получения повреждения при падении на его поверхность тяжелого предмета. Кроме этого при укладке напольного покрытия необходимо соблюдать осторожность.

Пленочный нагреватель

Утепление с применением инфракрасного пленочного пола используют для обогрева помещений с малой площадью и различными напольными покрытиями, например, ламинат. Принцип его действия основан на излучении в инфракрасном диапазоне. Оно нагревает и окружающие предметы в том числе, стены, мебель и пр.

Пленочные полы могут быть смонтированы и сухим и влажным способом.

Такой тип утепления может быть использован вместе с любым напольным покрытием, к примеру, ковролином. В этом виде нагревателя применяют полосы, которые содержат в себе карбоновую пасту, которые соединены между собой лавсаном. Паста, представляет собой грифель с разными добавками. В качестве проводника для подачи электроэнергии применяют медные провода. Инфракрасный обогреватель работает от стандартного напряжения в 220 Вольт.

Для укладки пленки необходимо обустроить стяжку на поверхность, которой укладывают теплоотражающую пленку. Если планируется использовать плитку, искусственный камень в качестве финишного покрытия, то в качестве подложки имеет смысл применять твердую подложку.

Последовательность укладки пленки выглядит следующим образом:

• устройство основания;
• укладка теплоотражающей подложки;
• укладка, нарезанной на полосы пленки;
• установка регулятора температуры;
• применяя, специальный инструмент к пленке фиксируют клеммы для подвода питания;
• контактную группу заливают битумом или другим изолирующим материалом.

Водяной теплый пол

Кроме, электрических систем отопления широко применяют и водяной. По сути, это радиатор отопления, уложенный в бетонную стяжку.

Кстати, некоторые специалисты теплотехники говорят о том, что утепление таким методом оптимально для теплого балкона (лоджии). Популярность его использования, связана с простотой монтажа, относительно низкой стоимостью материалов и возможностью укладки поверх них практически всех видов напольных покрытий, среди них ламинат, искусственный камень и пр.

На первом этапе необходимо выполнить устройство основания, для этого необходимо удалить с поверхности мусор и если есть старое покрытие, например, плитку. Если пол имеет значительные неровности, имеет смысл устроить цементную стяжку. При ее изготовлении необходимо провести разметку расположения температурных швов и теплый пол на балконе своими руками можно начинать собирать.

После подготовки поверхности основания, необходимо уложить минеральную или базальтовую вату. Дело в том, что под балконной плитой, может, находиться открытое пространство и в холодное время года через нее поступает холод и создаются предпосылки для промерзания водяного обогревателя и будет лучше если заранее применить защитные меры и тогда тёплый пол на балконе своими руками, сделанный, будет работать бесперебойно.

Труба подогревателя крепится к основанию при помощи специальных креплений. Таким образом, ему будет обеспечена устойчивость. Нередко, в качестве армирующих элементов может использоваться сетка, изготовленная из прутка толщиной в 5 мм и размером ячеи 150х150 мм.

Устройство водяного пола, может быть выполнено в виде спирали или змейки.

Подведем итоги

Какой способ изготовления теплого пола лучше применять, на этот вопрос нет единого ответа, каждый должен сделать выбор исходя из технических и своих финансовых возможностей. Перед тем как выбрать теплый пол на балконе (лоджии) необходимо определиться какое напольное покрытие будут использовать – плитку, ламинат или линолеум. Кстати, перед тем как уложить ламинат, необходимо уложить подложку из мягкого материала, например, вспененного полиэтилена.

Кстати, опыт показывает, что теплый пол на балконе соорудить своими руками не так и сложно, для этого необходимо немного уметь работать руками и соблюдать требования инструкций по сборке нагревательных элементов.

Перед тем как начинать обустраивать теплый пол на балконе своими руками, целесообразно собрать и проанализировать информацию о возможных поставщиках этой продукции.

sambalkon.ru

---

Смотрите также

•
  Утепление балконов цена
•
  Схема утепления балкона
•
  Технониколь утепление балкона
•
  Утепление балкона технониколь
•
  Материалы для утепления балкона
•
  Утепление ппу балкона
•
  Ппу утепление балкона
•
  Утепление балкона ппу
•
  Ремонт и утепление балкона
•
  Утепление балкона гипсокартоном
•
  Утепление балкона в минске
