Уровень комфорта в интерьере в том числе зависит и от грамотного планирования электрики: расположение розеток и выключателей должно отвечать требованиям эргономики. Вместе с архитектором Никитой Морозовым объясняем, на какие нюансы важно обратить внимание, чтобы впоследствии будущий интерьер не разочаровал.
Никита Морозов
архитектор
Постоянный автор INMYROOM. В 2007 году организовал дизайн-бюро KM STUDIO
1. Учитывайте планировку вашей квартиры
В первую очередь продумайте количество и места размещения розеток, выключателей, выводов для подключения осветительных приборов. Обязательно учитывайте ваше планировочное решение с расстановкой мебели и оборудования.
Каждая розетка должна быть функционально обозначена в соответствии с ее назначением: или это розетки для подключения стационарной бытовой техники, или розетки для свободного использования, или розетки, необходимые для подключения техники в рабочих зонах.
Дизайн: Ирина Чистякова
2. Определите высоту расположения розеток и выводов подключения

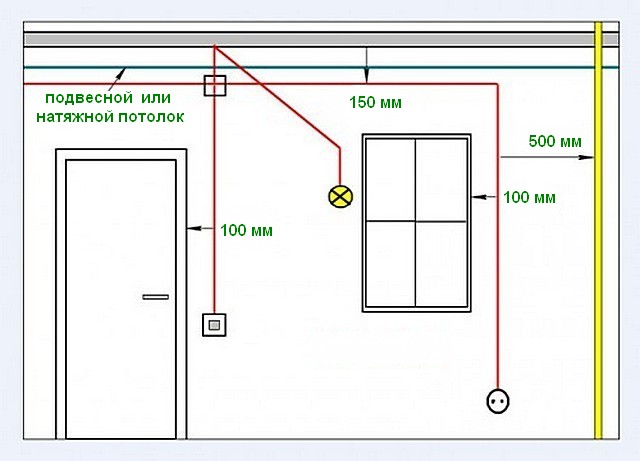

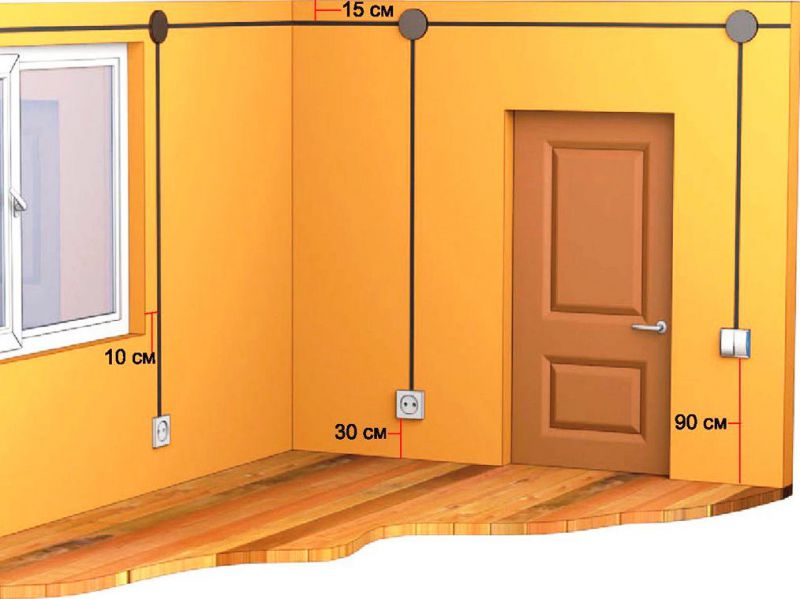

Как правило, стандартами устанавливается высота расположения розеток условно свободного назначения в 250–300 мм от уровня чистого пола (чистый пол – пол с учетом финишного напольного покрытия).
Также критерием при определении высоты розеток может служить высота напольного плинтуса. Например, если плинтус имеет высоту 130–160 мм, высота розеток может быть 250 мм от чистого пола.
Дизайн: Enjoy Home

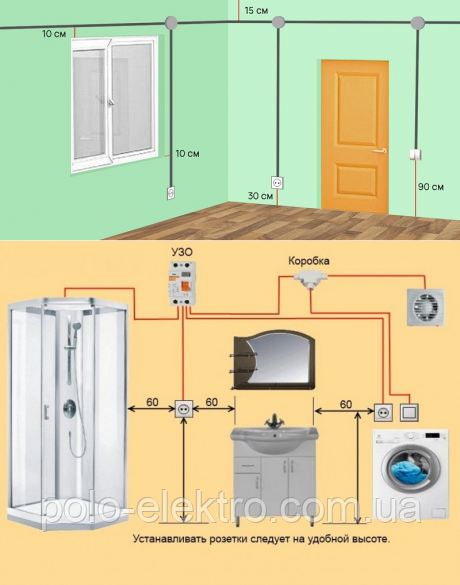

3. Правила для мокрых зон
Не стоит располагать розетки ниже, чем выводы коммуникации водоснабжения, а также близко к смесителям. Высота расположения розеток (они обязательно должны быть влагозащищенными) около и над раковинами может составлять 1100–1150 мм от чистого пола.
И помните: розетки около вводов в стиральную машину коммуникаций водоснабжения и слива, то есть за стиральной машиной, – табу.
Дизайн: Megabudka

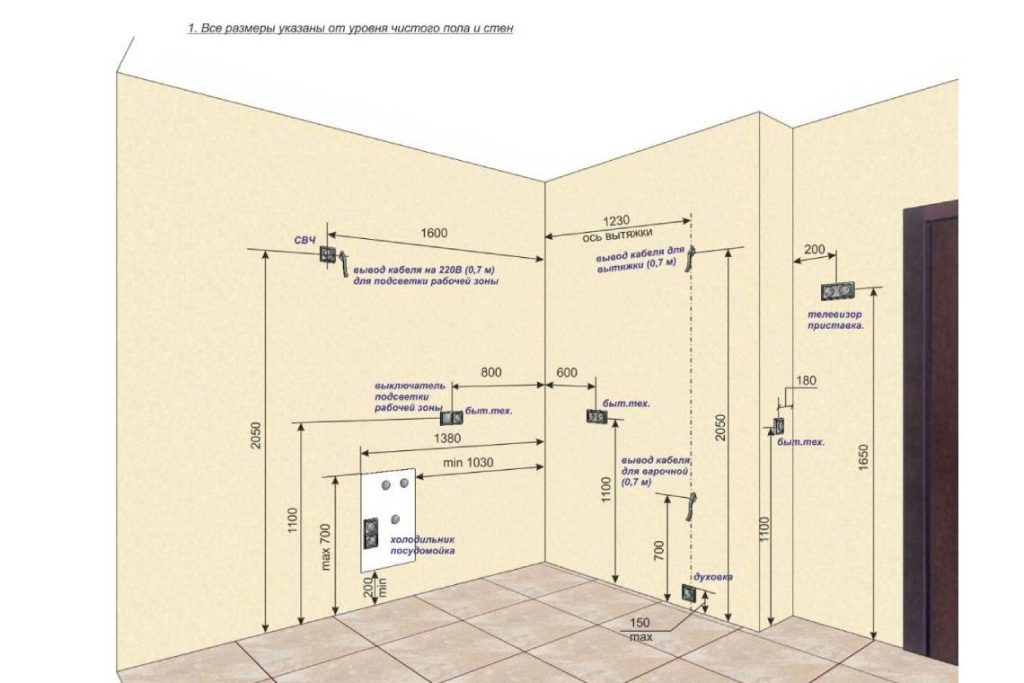

4. Розетки и выводы подключения на кухне
Приступайте к планированию розеток и выводов подключения на кухне только при готовом планировочном решении и чертежах мебели для кухни.
В рабочих зонах розетки, как правило, располагаются на разных высотах соответственно их назначению. Самый нижний ряд розеток (высота – 70–100 мм (по центру розетки) предназначен для подключения стационарной бытовой техники: варочной панели с духовым шкафом, холодильника, морозильной камеры, посудомоечной машины. Опять-таки не забывайте: монтировать розетки за посудомоечной машиной нельзя.
Не забывайте: монтировать розетки за посудомоечной машиной нельзя.
Следующий ряд розеток (высота – 1060–1100 мм от чистого пола) находится над рабочей поверхностью кухни. В основном эти розетки предназначены для подключения мобильной бытовой техники (электрочайников, блендеров) – наличие рядом с местом расположения розеток свободной поверхности обязательно.
Если у вас есть отдельно выделенные высокие шкафы со встроенными в них духовых шкафом, микроволновой печью, пароварочной машиной и другой техникой выше рабочей поверхности, поднимайте розетки на высоту 900–1000 мм от чистого пола (в зависимости от положения техники).
Дизайн: KM Studio
5. Розетки для подключения акустической и телевизионной техники
К моменту определения местоположения розеток важно продумать:
- количество подключаемой техники (ТВ, DVV-проигрыватель, ресиверы, колонки) – от него будет напрямую зависеть количество закладываемых розеток;
- выбор транслирования телевидения и его специфические характеристики – от этого будет зависеть количество слаботочных розеток;
- местоположение самого экрана. Если вы планируете ставить телевизор на предмет мебели (комод, консоль, тумба), розетки могут находится внизу одной группой (250–300 мм от чистого пола по центру нижнего ряда розеток).
Если телевизор будет висеть на стене, группу розеток, выделенных непосредственно для подключения телевизора (электрическая розетка и необходимое количество интернет- и антенных розеток) должны находится за телевизором на высоте 1200 мм от чистого пола. Кстати, эта высота оптимальна не только при расположении телевизора на стене: если впоследствии вы захотите все-таки поставить телевизор на тумбу, он закроет собой эти розетки.
Телевизор висит на стене в помещении, не предусматривающем достаточного расстояния для его просмотра в сидячем или лежащим положениях? Монтируйте розетки на высоте 1500–1600 мм от чистого пола.
Дизайн: Ариана Ахмад, Татьяна Карякина
6. Сначала подберите мебель, потом монтируйте розетки
Перед монтажом розеток свободного пользования (к таким мы часто подключаем пылесос, зарядку от смартфона, телефонную базу, настольные лампы) определитесь с местоположением и габаритами предметов мебели. Только так вы сможете избежать моментов, когда диван, кресло или кровать оказываются слишком большими и загораживают собой группу розеток.
Дизайн: KM Studio
7. Где разместить выключатель?
Не забывайте про выключатели освещения – они тоже относятся к электрике. Константа высоты их расположения – 900 мм от чистого пола. Хорошее решение – совместить розетки и выключатели в одной рамке. Исключение – ванная комната и сантехнические узлы: в этих помещениях выключатели, как и розетки, следует располагать на высоте 1000–1150 мм от чистого пола.
Также никто не отменяет индивидуальные случаи, когда требуется разместить выключатель над предметом мебели выше заданной стандартной высоты выключателя. В таких случаях высота выключателя обычно рассчитывается исходя из высоты предмета мебели.
Дизайн: Анна Павловская
8. Что нужно знать про расположение выключателя относительно двери и мебели
Расположение
выключателей напрямую зависит и от расположения дверей. Идеально, когда вы открываете дверь левой
рукой и включаете свет правой.
Дизайн: KM Studio
Если планируете локальное местное освещение, например, бра, светильники для чтения или подсветку кухонной рабочей поверхности, размещайте выключатели в максимальной близости к месту расположения светильников.
Дизайн: KM Studio
9. Найдите место для датчика теплого пола
Если в квартире планируется электрический теплый пол, к розеткам и выключателям добавьте датчик теплого пола.
При планировании расположения датчика в первую очередь учитывайте его близость к помещению с теплым полом, удобство пользования им.
Также учтите положение выключателей: удачное решение – монтаж датчика теплого пола в одной рамке с выключателем и с эстетической и с функциональной точки зрения.
Дизайн: KM Studio

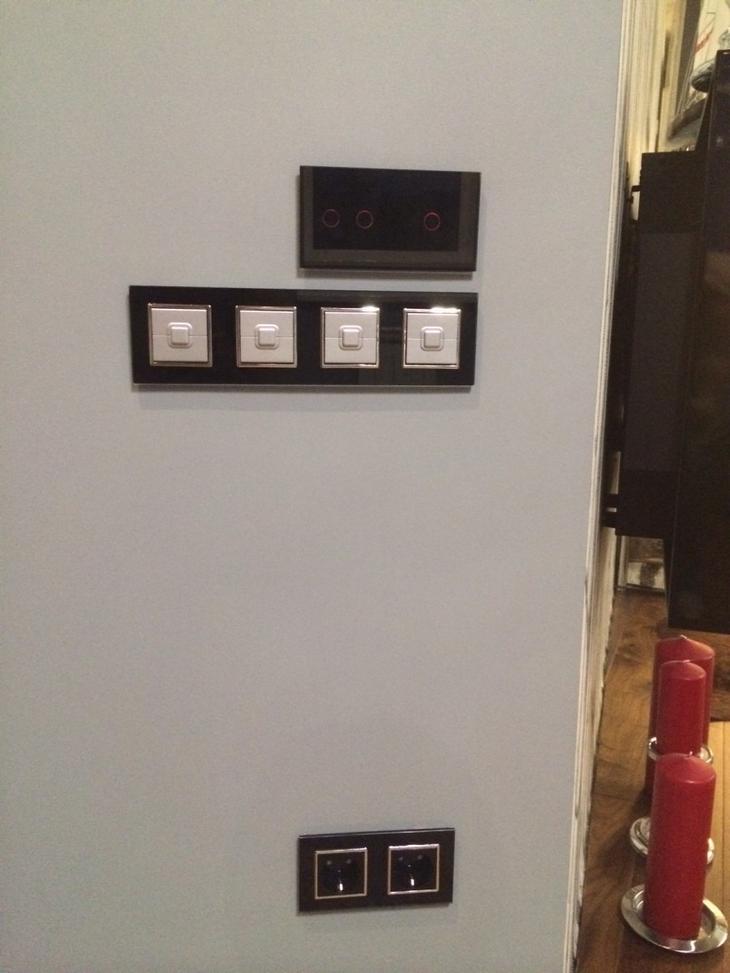

10. Правильно располагайте устройства электрооборудования относительно друг друга
Здесь помимо функциональных аспектов решения вопроса, немаловажной
является и эстетическая сторона вопроса. Я рекомендую следовать принципу
расположения устройств по одной оси – и вертикальной, и горизонтальной.
Старайтесь привязывать местоположение розеток и
выключателей к одному месту, не раскидывайте их по стене в разных углах, на разных высотах – впоследствии ничто не должно помешать дизайнерским решениям в отделке стен и расположению
предметов декора.
Дизайн: Ольга Абрамова
Расположение выключателей . Дизайн привычных вещей
В случае с комнатным освещением вы знаете, что все выключатели отвечают за свет. Но к какому из них конкретно подключена каждая лампа? Обычно лампы располагаются горизонтально в два ряда (на потолке, вдоль столов или на них).
А выключатели – в один ряд на вертикальной стене. Как может один ряд выключателей соответствовать двум рядам ламп? А поскольку выключатели установлены на стене, а лампы – на потолке, вам придется подключить мышление, чтобы установить их соответствие друг другу. Современное устройство выключателей делает проблему соответствия неразрешимой.
Электрики обычно устанавливают выключатели в том же порядке, что и лампы, но рассогласование в их пространственном расположении делает достижение естественного соответствия трудной, если вообще выполнимой задачей. Им приходится использовать стандартные комплектующие, а производители и дизайнеры этих комплектующих беспокоятся только о том, как подогнать их под необходимое количество выключателей. Никто не думает о том, как связать расположение последних с расположением ламп.
Внутренней отделкой моего дома занимались два молодых дизайнера, которым нравились аккуратные ряды выключателей В вестибюле они поставили горизонтальный ряд из четырех одинаковых выключателей, а в гостиной – вертикальный ряд из шести.
«Вы привыкнете к ним», – убеждали они нас в ответ на наше недовольство. Мы так и не привыкли. В конце концов нам пришлось заменить их на более удобные. Но даже сделав это, мы не перестали ошибаться.
В моей психологической лаборатории лампы и выключатели были разбросаны по всему помещению. Сотрудникам это, естественно, мешало. В лаборатории имеется три основных коридора и 15 комнат. Более того, на этом этаже нет окон, поэтому, если свет выключен, в помещении ничего не видно.
Если выключатели установлены на стене, они никак не могут соответствовать расположению ламп. Тогда зачем устанавливать их на стену? Почему не сделать все по-другому? Почему не расположить выключатели горизонтально в два ряда на миниатюрном плане помещения так, чтобы они соответствовали лампам, за которые отвечают? Согласуйте расположение выключателей с расположением ламп, и вы получите естественное соответствие. В отношении освещения моей лаборатории (и моего дома) было принято решение соорудить небольшие панели, представляющие собой планы комнат, и в нужном месте поместить на них выключатели[36].
На рис. 4.7 и 4.8 вы можете увидеть панели, которые стоят в моем доме и в моей лаборатории соответственно.
Рис. 4.7. Вертикальная панель с шестью выключателями (А) была установлена горе-дизайнерами. Она отвечает за освещение нашей гостиной, которая отличается своей неправильной формой. Мы так и не запомнили, за что отвечает каждый из выключателей. На фото Б представлено наше решение: расположение выключателей соответствует действительному расположению ламп. (Еще один выключатель, для киноэкрана, будет установлен на вертикальной пластинке как раз над этой панелью. Дизайн разработан Дэвидом Варго)
Рис. 4.8. Сначала выключатели были разбросаны по всей лаборатории. Мы собрали их воедино и расположили на панели, отражающей план помещения. (Панель разработана Дэвидом Варго)
Удобен ли такой принцип расположения выключателей? С радостью отмечу, что да.
Один из работников лаборатории прислал мне записку следующего содержания:
«Знаете, мне нравятся эти новые выключатели: они просты в применении и расположены в одном месте при входе в лабораторию. Проходя мимо, можно махнуть рукой, и в нужном помещении загорится свет. Признаться, я думал, что от них не будет никакой пользы. Я ошибался».
Везде ли применимы такие выключатели? Наверное, нет. Но также нет причин от них отказываться. Конечно, существуют препятствия технического характера, ведь строители и электрики работают только со стандартными деталями. Так, может, сделать панель, которая крепилась бы к стене (а не на стену) и на которой выключатели были бы расположены горизонтально? И на ее поверхности разметить сетку, чтобы при установке выключателей исходить из расположения светильников в комнате? И избавиться, наконец, от этих стандартных решений?
Я предлагаю располагать выключатели горизонтально, тогда как сегодня все они крепятся на стенах.
Кому-то мое решение покажется ужасным. Тогда можно сделать выемку в стене и поместить панель туда. В конце концов если в стенах есть пространство для вертикальных панелей, в них найдется место и для горизонтальных. Кроме того, можно установить выключатели на небольшую подставку или полку.

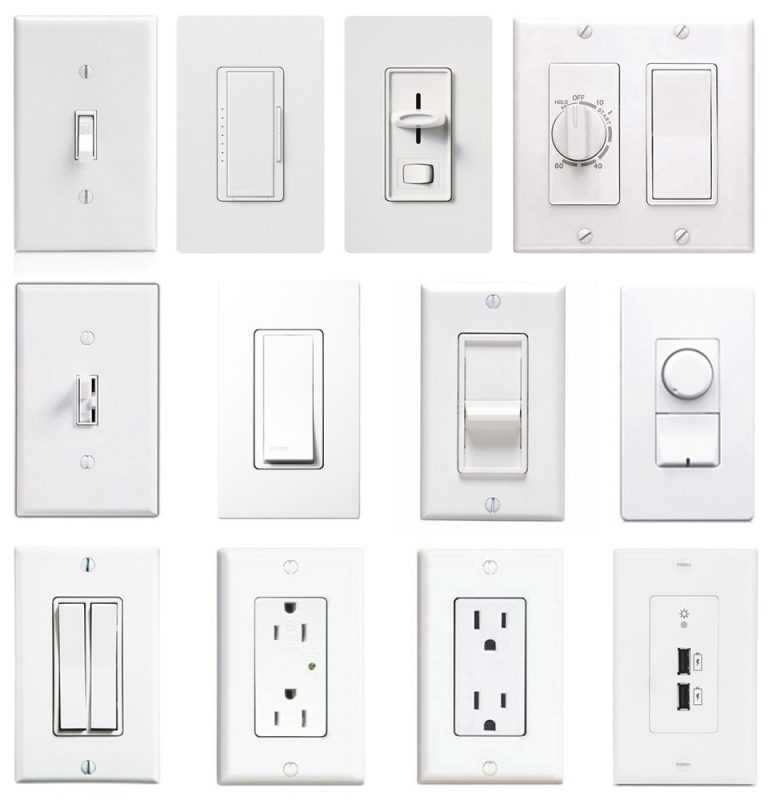

Руководство по размещению настенных электрических выключателей
Многие аспекты установки электропроводки имеют очень конкретные рекомендации, установленные Национальным электротехническим кодексом (NEC) и местными строительными нормами. Однако NEC ничего не говорит о точной высоте настенных выключателей. Расположение настенных коробок для выключателей остается на усмотрение домовладельца и строителя. Тем не менее, некоторые местные правила определяют параметры, а строители и электрики следуют обычным строительным стандартам, чтобы гарантировать, что выключатели будут расположены на удобной рабочей высоте для большинства людей.
Однако стандартные положения переключателя могут различаться в зависимости от уникальных обстоятельств, например, в доме, где живут люди в инвалидных креслах или с физическими ограничениями.
Настенные выключатели в стандартной конструкции
Как правило, настенные выключатели светильников в стандартном жилом строительстве устанавливаются так, чтобы настенные распределительные коробки находились на высоте от 48 до 52 дюймов над полом. В этом есть несколько преимуществ. Во-первых, переключатель находится на удобной высоте для большинства людей, находящихся в положении стоя. Во-вторых, это облегчает монтаж стеновых панелей при строительстве дома. Стандартные листы стеновой панели шириной 4 фута устанавливаются горизонтально в большинстве новых домов, и если распределительные коробки установлены на высоте около 48 дюймов от пола, это позволяет легко измерять, маркировать и резать панели стеновых панелей по размеру.
Распределительную коробку можно установить так, чтобы ее верхняя или нижняя часть находилась на отметке 48 дюймов, или она могла быть отцентрована на отметке.
Плотники, устанавливающие стеновые панели, могут легко вырезать отверстия в панелях, чтобы они поместились вокруг распределительной коробки. Размещение нижней части распределительной коробки на высоте 48 дюймов от пола означает, что верхняя часть коробки будет находиться на высоте 52 дюйма над полом. Это позволяет установщику гипсокартона вырезать отверстие распределительной коробки в верхнем листе стеновой панели, при этом нижний лист будет лежать на одном уровне с нижней частью распределительной коробки.
В приложениях по реконструкции вы можете захотеть измерить распределительные коробки в готовых частях дома и убедиться, что новые выключатели в реконструированных областях соответствуют тем, что установлены в остальной части дома.
Особые ситуации
Стандартная высота от 48 до 52 дюймов может быть изменена для людей, которые считают другую высоту более удобной, и для специальных приложений применяются другие стандарты.
Жители с ограниченными физическими возможностями
Если один из членов вашей семьи значительно ниже среднего или пользуется инвалидной коляской, вы можете установить переключатели ниже, чтобы сделать их более удобными.
Хотя стандарты ADA (американцы с ограниченными возможностями) не рекомендуют конкретную высоту настенных выключателей, многие строители, знакомые с такими ситуациями, рекомендуют устанавливать настенные выключатели на высоте 36 дюймов над полом, чтобы они были легко доступны для жителей в инвалидных креслах.
Выключатели над столешницей
Выключатели, расположенные над столешницами, будут различаться по расположению в зависимости от возраста дома и типа кухонных шкафов. Вообще говоря, настенные выключатели должны быть примерно на 4 дюйма выше столешницы. Поскольку стандартная высота большинства базовых шкафов со столешницами составляет около 36 дюймов, это означает, что нижняя часть распределительной коробки должна находиться не менее чем на 40 дюймов над полом. Это позволяет переключателю очистить стандартную столешницу.
Точное положение настенного выключателя над столешницей может варьироваться в зависимости от конкретной ситуации, например, куда падают верхние шкафы.
Некоторые строители пытаются разделить разницу между верхней частью столешницы и нижней частью верхнего шкафа при размещении настенных выключателей.
Выключатели печи
Выключатели, используемые для отключения печи, также могут различаться по высоте. Установка этой высоты является оценочным вызовом и зависит от компоновки печи. Очень часто этот переключатель располагается чуть выше стандартных 40-52 дюймов.
Выключатели для мусора
Когда переключатель для удаления мусора находится над столешницей, следуйте тем же рекомендациям, что и для других переключателей на столешнице. Если переключатель расположен под раковиной, установите его как можно выше, чтобы минимизировать наклоны. В этой ситуации вы можете добавить переключатель, который управляет электропроводкой посудомоечной машины, так как это дает вам удобную точку отключения, которая упрощает любые будущие работы по обслуживанию посудомоечной машины.
Джакузи или гидромассажные ванны
Еще один специальный переключатель, который следует учитывать, — это переключатель таймера, который может быть подключен к вашей гидромассажной ванне или гидромассажной ванне.
NEC предъявляет очень специфические требования к расположению переключателя — он должен находиться на расстоянии не менее 5 футов от ванны. Это гарантирует, что вы не сможете дотянуться до переключателя, стоя или сидя в воде, — мера безопасности для предотвращения потенциально смертельного удара током. Кроме того, вы можете установить этот переключатель выше стандартных 48–52 дюймов, чтобы маленькие дети не могли управлять ванной.
