Вентиляционная шахта дома — особенности и виды устройства

Вентиляционная шахта

Содержание

  • 1 Вентиляционные каналы должны находиться обязательно
  • 2 Виды устройства вентиляции
  • 3 Устройство вентиляционной шахты
  • 4 Особенности вентиляционных шахт для частного дома
  • 5 Вентиляционная шахта в многоэтажном доме

Для обеспечения циркуляции воздушных потоков в помещениях используют вентиляционные шахты. Данное устройство позволяет создать подходящий климат для комфортного проживания и обезопасить от скопления газов.



Вентиляционные каналы должны находиться обязательно

Вентиляцию необходимо закладывать во время строительства дома, независимо многоэтажного или частного. Система воздушных каналов паутиной охватывает здания, допуская поступление свежего воздуха. Существует ряд мест, в которых они должны находиться обязательно:

  1. Санитарный узел
  2. Котельная
  3. Кухня: 2 вентиляционных канала — один для вытяжки, второй — работающий постоянно
  4. Гараж
  5. Хозяйственные комнаты без окон
  6. Подвальные помещения
  7. Чердак, если нет слуховых окон
  8. Погреб

С какими проблемами сталкиваются при отсутствии вентиляции:

  • Эффект «плачущих окон»
  • Плесень в местах скопления влаги
  • Застой запаха, чада, газов на кухне и санузлах
  • Сложности с газовыми службами
  • Не создается правильный микроклимат



Виды устройства вентиляции

В зависимости от построения, системы вентилирования разделяют:

  • Естественная — Приток и отвод воздуха обеспечивается разными показателями давления в помещении и за его пределами
  • Искусственная — Основана на работе механизмов, которые создают принудительное перемещение воздушных масс
  • Смешанная — Функционирует как с помощью механизмов, так и возможен естественный воздухообмен

Каждая система подбирается индивидуально, в зависимости от проекта и помещения, в котором планируется эксплуатация. Обязательной составляющей является вентиляционная шахта.

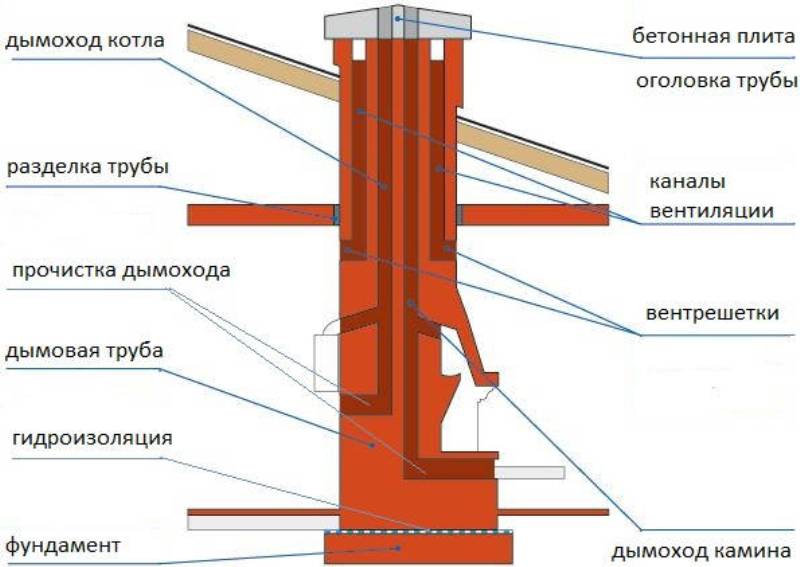

Устройство вентиляционной шахты

Форма сечения канала шахты бывает квадратной, прямоугольной или цилиндрической структуры. Наиболее часто встречающиеся материалы, из которых монтируют вентканалы — это сталь и термоустойчивые полимеры. Классикой считаются воздушные шахты из кирпича. Одним из требований, предъявляемых к вентиляции, является огнестойкость системы. Составные должны удобно крепиться, обладать герметичностью и не создавать шумов при образовании вихревых потоков.

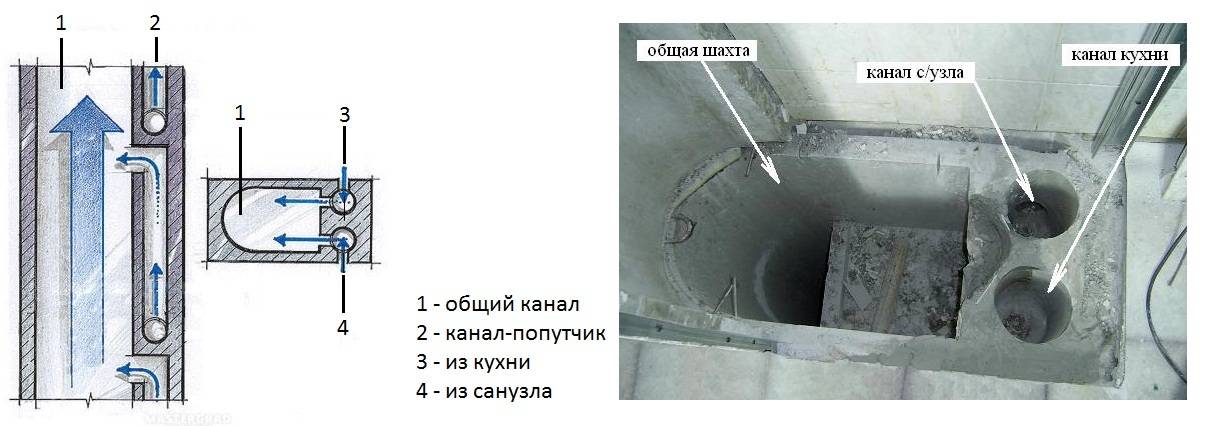

Устройство состоит из следующих частей:

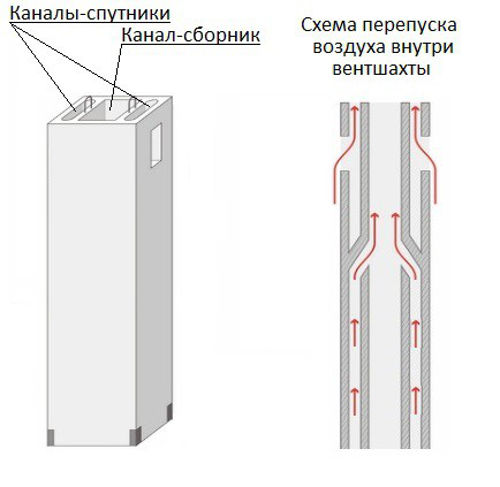

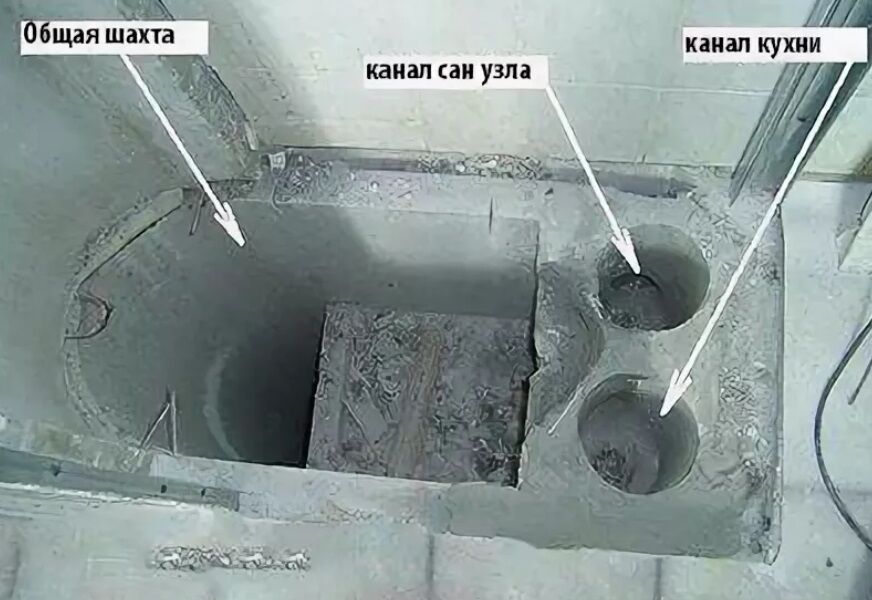

  • Центральная шахта, через которую вытягиваемый воздух поднимается вверх и выводится наружу
  • Вентканалы-спутники. По ним воздух попадает в центральную шахту. Устройство предотвращает попадание удаляемого воздуха в смежные комнаты или помещения
  • Вытяжное отверстие. Находится непосредственно в помещении, сквозь них, с помощью тяги, воздушные потоки устремляются в вентиляционные каналы

Длину центрального вентиляционного канала шахты рассчитывают исходя из конструктивных особенностей: количество этажей, высота чердака и вытяжной трубы на крыше. Если необходима большая продуктивность, на практике увеличивают размер сечения или длину канала.

Во избежания попадания влаги, осадков, загрязнений в вентиляционную шахту, конструкцию сверху закрывают зонтиком или оснащают дефлектором.



Особенности вентиляционных шахт для частного дома

Полноценная система вентилирования должна обладать двумя устройствами: одно для притока свежего воздухи, второе – для удаления отработанного. В частных домах широкое распространение обрела естественная вентиляция, при которой чистый воздух попадает, просачиваясь через окна, двери, поры в конструкции здания. Отработанные потоки через вентканалы выводятся наружу.

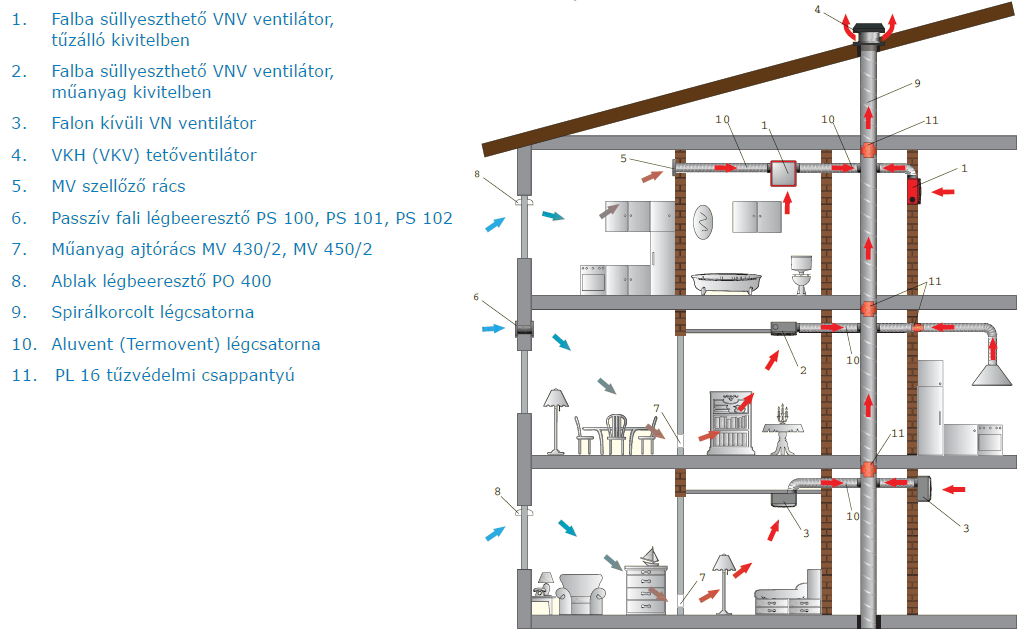

Более совершенна система вытяжных шахт в частных домах – приточно-вытяжная с рекуператором. При монтаже такого блока, вытягиваемые воздушные потоки участвуют в подогреве свеже поступающих, что экономически выгодно в зимнюю пору.

Нюансы, которые необходимо учитывать при проектировке воздушных каналов с естественным вентилированием:

  1. Чем больше и длиннее каналы, тем сильнее тяга
  2. Каналы вытяжки лучше размещать в центре дома внутри стены. В зимнюю пору будет дополнительный обогрев, что увеличит перепад давления и силы тяги соответственно
  3. Каналы должны быть максимально схожего сечения, или с плавными переходами на стыках. Не допускается больших отклонений, чтобы не терять силу воздушного потока
  4. Система воздуховодов должна иметь гладкую поверхность и как можно меньше поворотов и углов, это увеличит сопротивление и уменьшит тяг
  5. Чтобы увеличить скорость и силу тяги рекомендуется вытяжную трубу размещать на 50 см над крышей дома

К достоинствам естественной системы вентилирования для частного дома стоит отнести ее недорогую стоимость и простоту в обслуживании.

Из недостатков: малая эффективность, нет возможности нагревать, охлаждать или очищать воздух. При наличии в доме герметичных окон из металлопластика, рекомендуется периодически ставить их на проветривание, для поступления приточного воздуха.



Вентиляционная шахта в многоэтажном доме

Старые многоквартирные дома и новые бюджетные многоэтажки построены по принципу естественного воздухообмена. Для того загрязненный воздух, запахи и пыль с нижних этажей не попадали в квартиры верхних, необходимо уделить должное внимание системе вентиляционных шахт в многоэтажных домах.

В зависимости от способа вывода вентиляции различают:

  • Система вентиляционных шахт без сборных каналов. С каждой квартиры выводится на крышу свой канал. Подходит для домов с небольшим количеством квартир. Неэффективно в высотных зданиях
  • Вертикальная основная шахта со сборными каналами. Из недостатков – возможность перемещение запахов между помещениями при неправильной установке или засорении воздушных проходов
  • Соединение сборных шахт на чердаке здания. Уделяется внимание точности проектирования, при нарушении которой возможен возврат отработанного воздуха
  • В качестве сборного канала используется чердак. Наиболее применяемый метод. Создается усиленная тяга благодаря разреженности воздуха на чердаке

Дополнительно устанавливают: вытяжные вентиляторы — для обеспечения принудительного регулирования потоком, обратные клапаны — для предупреждения попадания запахов и грязного воздуха из соседних квартир.

Поступление свежих воздушных потоков создают подходящие условия для здоровья человека и долговечности жилья. Необходимо учитывать все тонкости при организации воздухообмена в доме. При правильно спроектированной вентиляционной шахте, должном и своевременном обслуживании обеспечен хороший микроклимат.





Вентиляционная шахта в квартире многоэтажного дома, СНиП, схемы

Содержание

  • 1
    Как вентилируются квартиры в панельных домах?
  • 2
    Устройство вентиляционной шахты и монтаж — Особенности схем
  • 3
    Вентиляционная шахта в многоэтажном доме схема
  • 4
    Для чего в квартире вентиляционная шахта — Как устроены шахты?
  • 5
    Какие требования могут предъявляться вентиляционной шахте?
  • 6
    Причины, по которым шахта может перестать работать
  • 7
    Вентиляционные шахты в многоэтажных домах СНиП
  • 8
    Можно ли улучшить работу шахты?

Вентиляционная шахта в квартире , все особенности, схемы, снипы! Правила строительства жилых домов подразумевают установку вентиляционной системы. Эти правила одинаково применимы и к частным домам, и к многоэтажным зданиям.

Но технические нюансы этой системы напрямую зависит от особенностей дома, так как существует несколько основных разновидностей схем вентиляции, на основе которых будет происходить циркуляция воздуха. Соответственно, нюансы, которые могут повлиять на работоспособность системы, также могут быть разными.

пенельный многоквартирный дом


Как вентилируются квартиры в панельных домах?

На практике часто происходит так, что проживание в новостройке не гарантирует то, что вентиляция там является качественной. Если сравнивать по этому показателю новые дома и дома, которые были построены несколько десятков лет назад, то особой разницы там не будет.

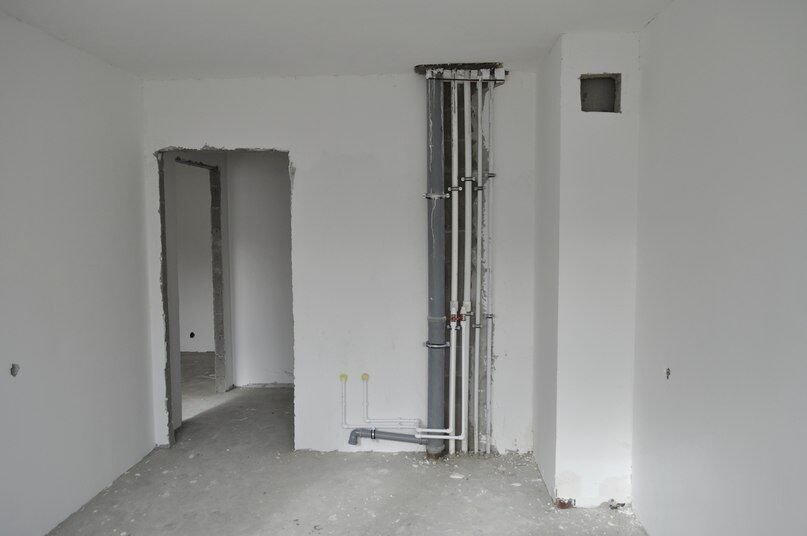

То есть, вентиляционная шахта в квартире присутствовать будет, но сам процесс в целом будет организован по бюджетному принципу. Только лишь в дорогих новостройках можно отметить наличие систем, выполненных в соответствии с новыми стандартами и с использованием новых материалов.

Циркуляция воздуха в доме может быть представлена в следующем виде:

  1. Естественный приток воздуха вместе с вытяжкой.

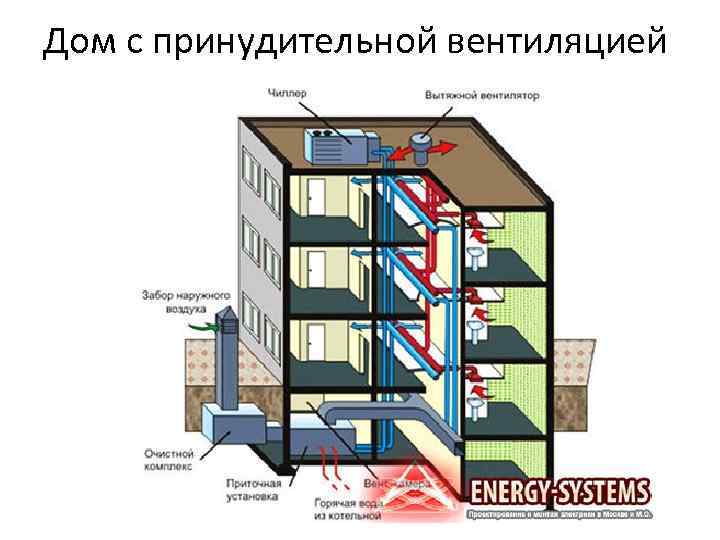

  2. Вентиляционные установки, которые обеспечивают принудительную циркуляцию воздуха.
  3. Сочетание естественной вентиляции и механических систем.

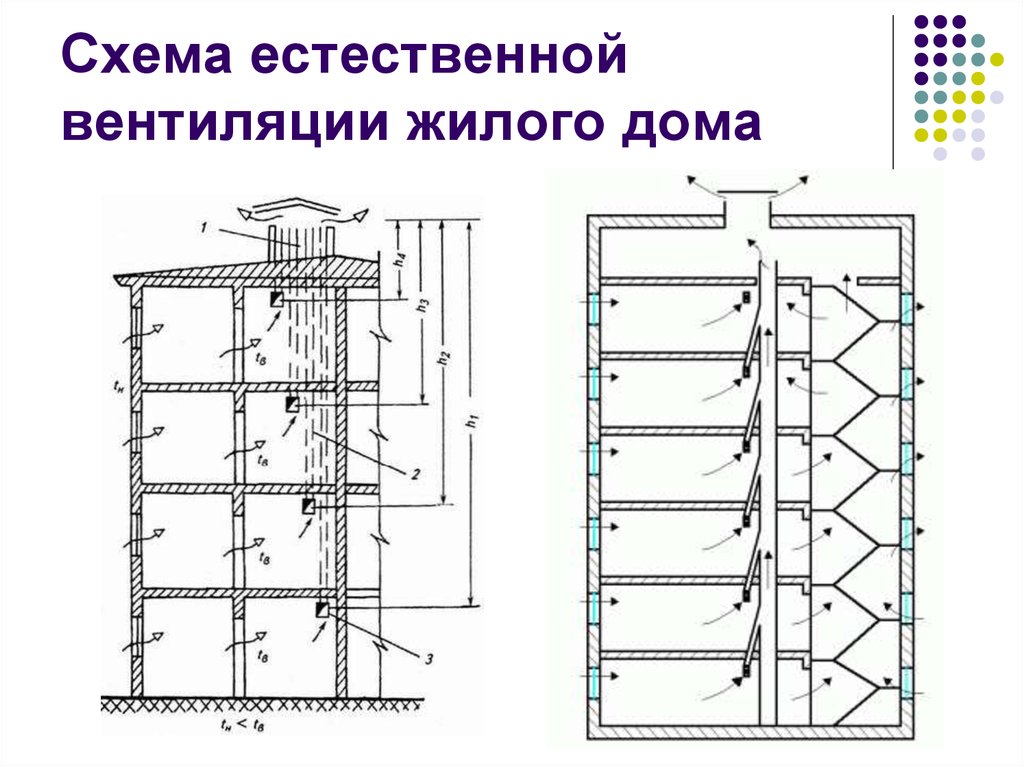

Панельные дома имеют только естественный обмен воздуха, также такой обмен имеют старые многоэтажные дома. Воздух поступает через старые деревянные окна или через каналы в стеклопакетах. Забор воздуха происходит через шахту, которая выходит на крышу.

То есть, свежий воздух, попадающий через окно, через некоторое время будет забираться шахтой за счет природной тяги. Подобные шахты обычно есть на кухне, в ванной и в туалете – если дать запрос «вентиляционная шахта в многоэтажном доме схема», то она именно так и будет выглядеть. Шахта перестанет выполнять свои функции, если на этапе строительства будут допущены серьезные ошибки, которые нарушат обмен воздуха. Отметить можно отсутствие просвета между дверным полотном и полом или установка глухих стеклопакетов.


Устройство вентиляционной шахты и монтаж — Особенности схем

Наличие индивидуальных вытяжных каналов в квартире приведет к тому, что тяга воздуха будет стабильной. При такой реализации в каждой квартире есть своя шахта, которая работает автономно от других шахт в доме.

Также вертикальные каналы могут соединяться только в горизонтальном коллекторе, который будет собирать все отработанные потоки в доме. Считается, что наиболее неудачным вариантом обустройства воздухообмена в квартире является тот, когда канал выходит в общую шахту. Это обусловлено возможностью сэкономить на полезной площади, но на практике доставляет немало проблем людям, проживающим в квартирах. В такой ситуации запахи из одних квартир могут попадать в другие квартиры, и бороться с этим довольно трудно.

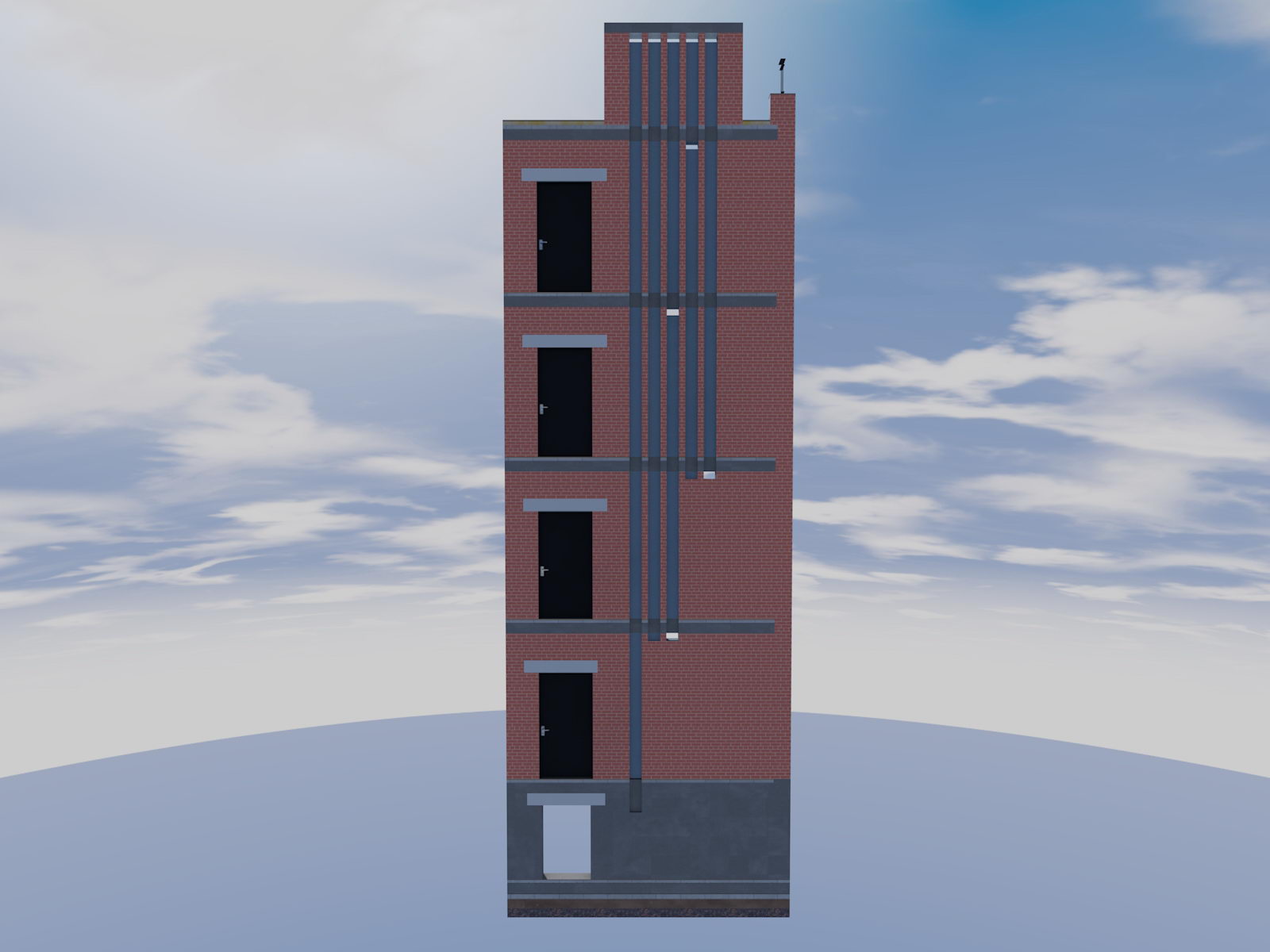

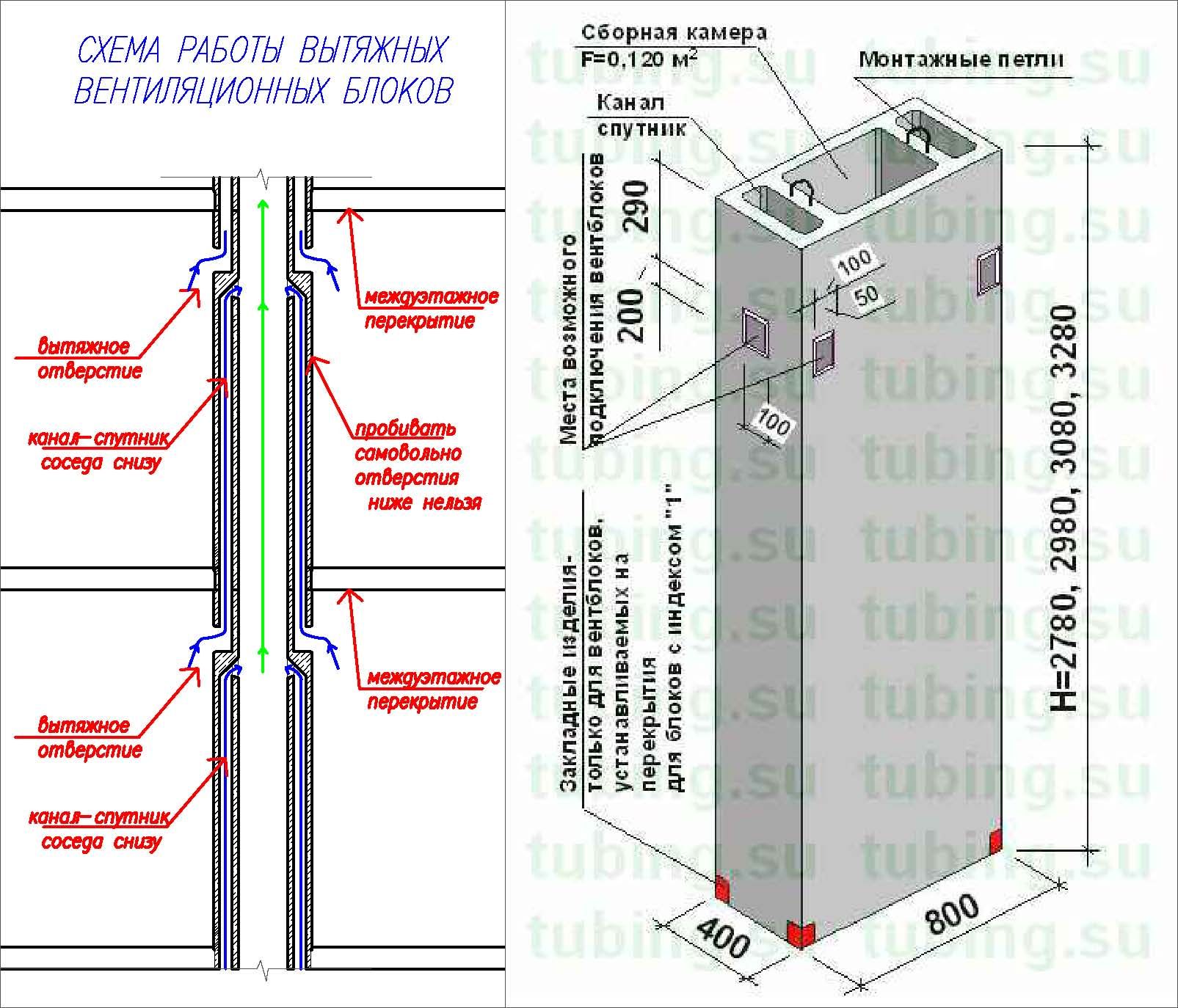

Вентиляционная шахта в многоэтажном доме схема

Если же рассматривать схемы, при которых отработанный воздух будет собираться на чердаке, то их также нельзя назвать идеальными.  Для использования подобной схемы требуется наличие чердака. И в обоих случаях есть свои существенные минуса.

Наличие общего коллектора создает дополнительное сопротивление тяге, а если вентиляционная шахта в многоэтажном доме отдает воздух на чердак, то там будут накапливаться неприятные запахи. В новых домах забор воздуха происходит через специальную установку, которая ставиться в подвале. Очищенный воздух будет подаваться во все квартиры, а когда он загрязниться, то вытяжной вентилятор заберет его.


Для чего в квартире вентиляционная шахта — Как устроены шахты?

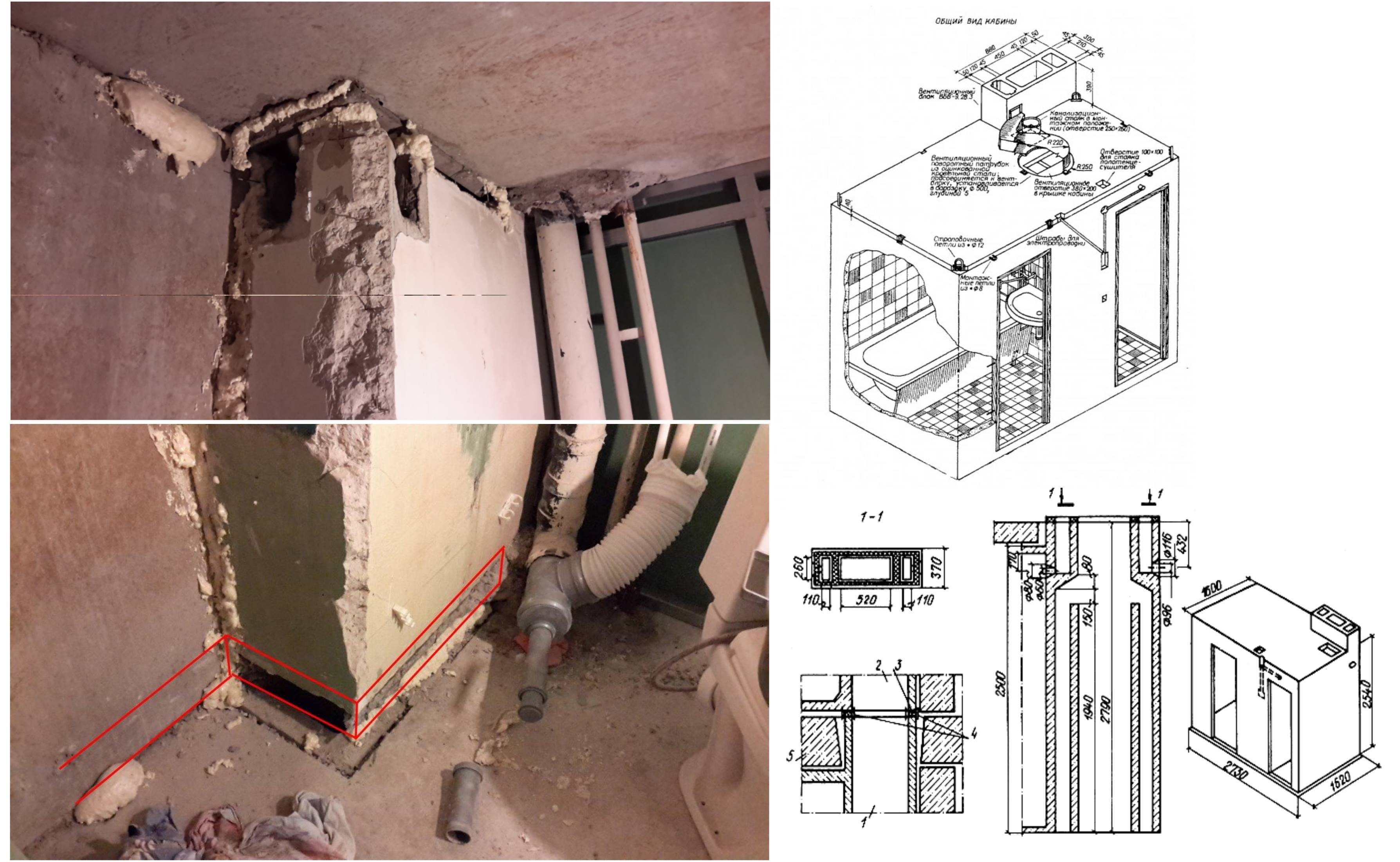

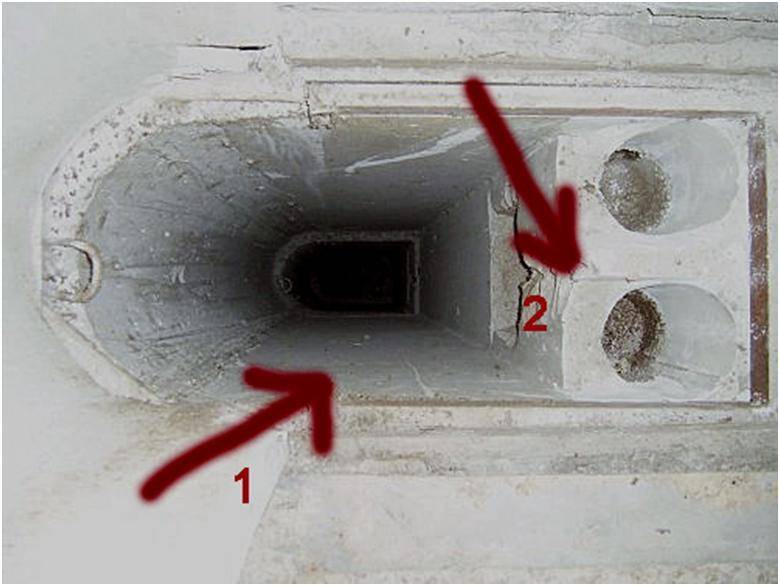

В панельных домах вентиляционные шахты представляют собой бетонные блоки, которые устанавливаются друг на друга. Чтобы устройство вентиляционной шахты действительно работало, следует выполнить идеально вертикальный канал.

Начало свое шахта берет еще на цокольном этаже, и заканчивается на крыше, куда воздушные потоки и выходят. Нужно понимать, что размеры вентиляционной шахты в многоэтажном доме составляют 30 см на 60 см. Сами магистрали изготовляются из металла или пластика. Такой выбор материала обусловлен тем, что их достаточно легко очищать, и они служат долгий срок. Также важно защитить ствол от попадания мусора и осадков – справляется с этим зонт из нержавеющего металла.

Проблема в том, что даже если шахта будет забита, и воздухообмен нарушится, то самостоятельно выполнить очистку канала не получиться – заниматься этим должна управляющая компания.


Какие требования могут предъявляться вентиляционной шахте?

Чтобы понимать требования к подобным конструкциям, нужно сначала ответить на вопрос, для чего в квартире вентиляционная шахта. Она должна забирать уже отработанный воздух. Отсюда возникают и требования к ней.

Шахта должна быть полностью герметичной, чтобы туда ничего лишнего не попадало. Тот объем воздуха, который были запланирован в проекте, должен проходить без каких-либо проблем. Конечно, конструкция должна соответствовать установленным санитарным и гигиеническим нормам. В независимости от того, используется ли шахта в квартире или в промышленном здании, ее конструкция должна выполняться из негорючих материалов. Между отдельными бетонными модулями не могут оставаться промежутки – они заделываются бетонным раствором. Если же рассматривать конструкции из металла, то стыки делают на фланцах.


Причины, по которым шахта может перестать работать

Типичной проблемой воздушного канала является перегонка воздуха в обратную сторону. Тут все зависит от особенностей используемой системы. Например, все шахты в квартире направляют отработанные потоки на общий канал.

Если индивидуальный канал в какой-то из квартир выйдет из строя, то это никак не повлияет на работоспособность всей системы. Но если таких квартир будет несколько, то воздушный поток просто не сможет себя вытолкнуть дальше, соответственно, он пойдет вниз. Затягивать отработанный воздух будут последние этажи. Обычно в этом случае принимают решение вывести свой канал непосредственно на крышу. Виновником нарушения воздухообмена в отдельных квартирах может являться пластиковый стеклопакет, отсутствие зазора между полом.


Вентиляционные шахты в многоэтажных домах СНиП

Так как конструкция является очень важной для всего дома, ведь она является частью общей системы, то вентиляционные шахты в многоэтажных домах снип включают сразу несколько нормативов, в частности:
1. СНиП 41-01-2003, который имеет и формулы расчета воздуха и требования к самим шахтам и другие важные положения.
2. Норматив, который затрагивает требования к системе вентиляции и пожарной безопасности.
3. Норматив по системе вентиляции. Важно придерживаться именно актуализированной редакции.
4. Нормативы жилых многоквартирных домов.
5. Нормативы санитарно-технических систем.


Можно ли улучшить работу шахты?

Если имеются герметичные стеклопакеты, то можно сделать дополнительные приточные каналы, которые устанавливаются в оконный профиль ниже подоконника. Лучше, если вход в шахту будет оборудован вытяжным вентилятором. Эти вентиляторы должны иметь датчики влажности, что позволит автоматически запустить вентилятор, если в помещении слишком влажно.

Краткая история грязных вентиляционных шахт Нью-Йорка

Опубликовано в понедельник, 16 октября 2017 г.

Кейт Этерингтон

В Архитектуре, Особенности, История

Image by Bikes And Books

Если вы думаете, что нет ничего хуже, чем снимать квартиру с окнами и без вида, подумайте еще раз. В какой-то момент в истории города, где теперь можно насладиться небольшим кусочком дневного света и, по крайней мере, свежим воздухом, не было вообще ни света, ни воздуха. Действительно, в некоторые моменты истории окна жильцов выходили в щели — иногда всего 28 дюймов в ширину — которые кишели отходами, протухшими запахами и шумом.

Воздуховод многоквартирного дома с гантелями, Нью-Йорк, снято с крыши, ок. 1900 г. Изображение с Wiki Commons

Многолетнее стремление жителей Нью-Йорка к воздуху и свету

История вентиляционных шахт на самом деле является историей окон и долгой борьбы города за соблюдение закона об окнах. До середины 19 века окна — по крайней мере, наружные окна — не требовались в каждой комнате. Но принуждение застройщиков к строительству зданий с внешними окнами не сразу решило проблему дефицита воздуха и света, от которой в то время страдали жители Нью-Йорка. Фактически, даже после того, как окна стали частью юридического определения комнаты, многие городские строители продолжали строить многоквартирные дома без наружных окон. Чтобы обойти закон, они просто установили внутренние окна, например, между комнатой, выходящей на улицу, и соседней комнатой.

Когда в 1880-х годах наружные окна наконец стали обязательными, застройщики, естественно, стремились соблюдать новый городской закон о строительстве, не теряя при этом значительной площади застройки. По крайней мере, в течение двух десятилетий это привело к строительству зданий с внутренними вентиляционными шахтами, настолько узкими, что арендаторы могли обмениваться рукопожатиями со своими соседями в соседних зданиях. Однако мало кто из соседей в то время жадно пожимал руки своим вентиляционным шахтам. Вместо того, чтобы создать источник воздуха и света, эти узкие щели быстро превратились в источники болезней, шума и дисфункции.

Многоквартирные дома на Парк-авеню и 107-й улице, Нью-Йорк, около 1900 года. Изображение с Wiki Commons уже существовало в 1880–1890-х гг. несомненно, вентиляционная шахта вызвала бы большое количество ежедневных жалоб. В эпоху, когда водопровода и других современных удобств все еще не хватало, особенно в многоквартирных домах, вентиляционная шахта использовалась как удобное место для сброса всего, от пищевых отходов до человеческих экскрементов, и, судя по всему, накопление отходов было большим. Статья 1885 года в New York Times сообщила, что когда Мэри Олсен, ирландская иммигрантка, обезумевшая из-за ночных привычек своего мужа, попыталась прыгнуть насмерть через вентиляционную шахту своего многоквартирного дома, мусор на дне был настолько обильным, что она не пострадала от самоубийства. пытаться.

Итак, куда делись все жалобы на городские вентиляционные шахты в эпоху до 311?

В конце концов, многие разгневанные жильцы и сторонники жилищной реформы смогли направить свои жалобы в Комитет многоквартирных домов — 1900 создана комиссия для сбора жизненно важных данных о жилищной ситуации в городе. Один свидетель, который разговаривал с Комитетом по многоквартирным домам, заявил, что вентиляционные шахты следует переименовать в «грязные вентиляционные шахты». Десятки других свидетелей описали вентиляционные шахты как гноящиеся трубки болезни. Действительно, в заключительном отчете многоквартирной комиссии было установлено, что «практически все свидетели, давшие показания перед комиссией, едины во мнении, что «вентиляционная шахта» была самым серьезным злом нынешнего многоквартирного дома». Возражения против вентиляционных шахт не ограничивались плохим качеством воздуха, который они производили. Пожарная часть также возражала против вентиляционных шахт. Хотя это ни в коем случае не был полезным источником воздуха для жильцов, в случае пожара шахты давали ровно столько кислорода, чтобы способствовать более быстрому распространению огня.

По рекомендации Комиссии в конечном итоге были введены новые правила, которые ограничивали застройщиков строительством не более 70 процентов любого участка. Ни в коем случае не предлагая жильцам нижних этажей великолепный вид — кирпичные стены и по сей день являются обычным явлением во многих пешеходных зонах — строительство больших внутренних дворов, по крайней мере, смягчило более серьезные опасности и неудобства, создаваемые более ранними узкими вентиляционными шахтами. .

Борьба за сохранение вентиляционных шахт

Несмотря на долгую и мрачную историю вентиляционной шахты, в нескольких старых городских зданиях до сих пор есть узкие вентиляционные шахты, построенные в девятнадцатом веке, и по крайней мере некоторые жильцы в последнее время пытались обосновать необходимость их сохранения. В судебном деле 2014 года Leyin Ouyang v Cromelin пара, живущая по адресу Третья авеню, 1664, возражала против того, что владелец здания запечатал две вентиляционные шахты размером 58 на 36 дюймов, лишив их доступа к узкой вентиляционной шахте и свет, пропущенный через отверстие. Архитектор, нанятый арендатором и привлеченный к суду в качестве свидетеля-эксперта, не только утверждал, что вентиляционные шахты были закрыты владельцем ненадлежащим образом, но также подчеркивал, что их покрытие повлияет на удовольствие арендатора от своего дома. Как сообщается в судебных документах по делу, «архитектор ответчика показал, что в рассматриваемых помещениях есть два окна, которые выходят на вентиляционные шахты, так что каждая вентиляционная шахта может обеспечивать вентиляцию и свет». В данном случае суд вынес решение в пользу ответчика и постановил вскрыть узкие вентиляционные шахты.
