Вентиляция в двери: отверстия и решетка как простой способ вентилирования ванной комнаты

решетки и отверстия в межкомнатных дверях

Важность вентиляции

Свежий воздух в доме – залог хорошего самочувствия всей семьи, ведь в непроветриваемом помещении создается большая концентрация углекислого газа и дефицит кислорода. Кроме того, в воздухе могут накапливаться токсичные вещества, выделяемые отделочными материалами и бытовой химией. И, если в жилых помещениях проблема притока чистого воздуха решается простым проветриванием, то в ванной комнате и туалете дело обстоит по-другому.

Еще не так давно обустройству вентиляции в ванной комнате не придавали большого значения. Это связано не с безграмотностью строителей, а с тем, что за минувшие пару десятилетий полностью изменился подход к ремонту. Появились новые отделочные материалы и строительные конструкции, которые обладают хорошими теплоизолирующими, гидроизолирующими и звукоизолирующими качествами. С одной стороны – это делает ванную полностью абсолютно комфортным и полностью интимным пространством, а с другой – не оставляет для свежего воздуха не единого шанса «прорваться» в помещение.

Раньше, когда в деревянных окнах были щели, а двери в комнатах закрывались неплотно, естественный приток воздуха происходил сам по себе. Сегодня организация воздухообмена требует иного подхода. Например, в ванной комнате, помимо принудительной вентиляции, следует позаботиться о двери, не препятствующей притоку свежего воздуха.

Материалы

Двери из стекла прекрасно подходят для ванной комнаты с точки зрения гидро- и теплоизоляции. Они хорошо переносят повышенную влажность воздуха, воздействие горячего пара и перепады температуры. Однако воздух стеклянная дверь практически не пропускает (если в ней не предусмотрены специальные отверстия для этого).

Двери из пластика по своим свойствам похожи на стеклянные: они отлично сохраняют тепло и не пропускают влагу. Постоянно находясь в условиях повышенной влажности, они не деформируются и не разрушаются. По цене двери из пластика значительно дешевле стеклянных или деревянных, однако по эстетическим характеристикам уступают им.

Двери из натурального дерева – это один из самых дорогих вариантов, но самый удачный с точки зрения обеспечения вентиляции помещения. Известно, что дерево не очень хорошо переносит влагу и перепады температуры, поэтому качественная деревянная дверь, предназначенная для установки в ванной комнате, должна быть обработана антисептическими средствами и покрыта несколькими слоями лака.

Двери из ламината, ДСП и МДФ – считаются бюджетным вариантом. Они могут быть установлены как к ванной, так и в любой другой комнате дома. Для таких дверей обычно есть возможность обустройства вентиляционных отверстий своими руками. Материалы вторичной переработки покрыты специальными растворами, поэтому неплохо переносят близкое соседство с водой.

Виды вентиляции в двери

По правилам, между нижней частью межкомнатной двери и полом должна быть небольшая щель, через которую осуществляется естественная вентиляция. На деле, хозяева квартир редко оставляют этот зазор, опасаясь, что в случае потопа вода распространится по всей квартире. Поэтому многие используют различные уплотнители или оборудуют перед входом в ванную порожек. По этой причине производители начали выпускать двери для ванной комнаты с уже встроенной вентиляцией. Вариантов два.

Вентиляционные решетки

Конструкция такой двери довольно интересна: в ее нижней части есть небольшое окошко, в которое вставляется собственно решетка – рамка с плоскими шторками, расположенными под углом. Таким образом, подглядывать через такую решетку не получится, а свежий воздух в помещении будет циркулировать свободно. Вентиляционные решетки для дверей производятся из металла и пластика и имеют разнообразный дизайн.

Вентиляционные отверстия (кольца)

Это более простой и более дешевый вариант. Сквозные вентиляционные отверстия так же, как и решетка располагаются внизу двери в количестве трех-четырех штук. В отверстия вставлены пластиковые кольца, отвечающие за эстетическую составляющую конструкции. В продаже можно найти «продвинутые» модели, оснащенные защитной шумопоглощающей сеточкой.

Советы по выбору

Как показывает практика, найти в магазине подходящую именно для вашей ванной комнаты дверь с вентиляцией – задача не простая. Выбор моделей очень ограничен (тогда как, например, найти металлическую входную дверь с вентиляцией не составит труда). Поэтому мы рекомендуем самостоятельно оснастить дверь вентиляцией.

Чтобы проделать отверстия под вентиляционную решетку или кольца лучше всего приобрести дверь из дерева или материалов деревопереработки. Для резки стеклянной двери вам потребуется профессиональное оборудование, а как поведет себя дверь из пластика, если начать ее сверлить – предсказать трудно.

Если нет желания заморачиваться с покупкой новой двери или возиться с вентиляционными решетками и кольцами, можно воспользоваться старым, проверенным способом. Просто подрежьте дверь снизу на пару сантиметров. Если сделать все аккуратно, то урона внешнему облику помещения это не нанесет, а эффект будет не хуже, чем от современных видов вентиляции.

Как сделать вентиляцию в двери своими руками?

Один из наиболее эффективных способов организации приточной вентиляции в ванной комнате – это дверная вентиляционная решетка. В этом разделе мы расскажем вам о том, как установить ее на дверь ванной комнаты самостоятельно.

• Сначала возьмите линейку и замерьте купленные вами вентиляционные решетки (в комплект обычно входят две штуки).
• Затем нанесите на дверь разметку, по которой вы будете пилить отверстие. При этом к длине и ширине решетки нужно прибавить 1-2 мм.
• Прорежьте в дверном полотне отверстие соответствующего размера (инструменты для работы следует выбирать в зависимости от материала двери).
• Установите вентиляционные решетки по обеим сторонам отверстия. Одни модели предназначены для крепления на строительный клей, а другие можно зафиксировать на саморезы.

Вот так легко и быстро можно установить важный элемент приточной вентиляции в ванной комнате!

Вентиляционные решетки для двери: виды, особенности, монтаж

Отсутствие свежего воздуха в доме может стать причиной плохого самочувствия жильцов, поскольку в непроветриваемом долгое время помещении скапливается углекислый газ, а для нормального самочувствия человека требуется достаточное количество кислорода.  Кроме этого, бытовая химия и отделочные материалы выделяют в воздух токсины, которые, накапливаясь, также могут приносить вред здоровью.

Если говорить о вентиляции в ванной комнате, то здесь дело обстоит еще серьёзнее. При отсутствии движения воздуха во влажной среде образуются плесневые грибки, поверхность стен, дверей, мебели накапливают влагу и приходят в негодность.

Проблема вентилирования ванных комнат последние несколько лет стала особенно актуальной в связи с появлением на рынке новых шумо-, гидро — и теплоизоляционных материалов. Отделка такими материалами делает ванную комнату более комфортной и красивой, но многие из них не пропускают в помещение свежий воздух. При установке в ванную комнату вентилятора эффективное проветривание помещения будет происходить лишь при открытой двери, поскольку для хорошей работы вентилятора нужен сквозняк. По правилам, между низом двери и полом должен оставаться небольшой зазор, но большинство людей считают такой подход неудобным и неэстетичным и устанавливают двери, которые закрываются очень плотно, не оставляя просветов.

Все эти проблемы может решить вентиляционная решетка, установленная на дверь. Сегодня в продаже можно найти двери с уже встроенной решеткой или же со специальными вентиляционными отверстиями-кольцами. Но если дверь уже установлена и возникла проблема с циркуляцией воздуха, то нужно просто приобрести и установить решетку.

Содержание

1. Виды вентиляционных решеток
2. Особенности конструкции
3. Прямоугольные решетки для двери
4. Круглые решетки
5. Монтаж

Виды вентиляционных решеток

Приточные решетки

Сегодня на рынке строительной продукции можно найти множество разнообразных вариаций вентиляционных решеток. Все эти конструкции имеют различия по формам, назначению, дизайнерским и цветовым материалам, размерам, цене.

Первостепенный классификационный признак, определяющий разновидности решеток — это способ и место их монтажа. По этому признаку они подразделяются на:

• приточные;
• внутренние;
• наружные.

Для установки на двери используются приточные решетки. Изготавливают их из следующих материалов:

• алюминий;
• пластик;
• дерево;
• сталь и другие.

Вентиляционные решетки из пластика имеют высокую коррозийную устойчивость и приемлемую цену. Но при попадании на них прямых солнечных лучей пластик теряет внешний привлекательный вид, а со временем может начать разрушаться. Поэтому пластиковые решетки лучше всего использовать для межкомнатных дверей, находящихся внутри дома.

Решетки из алюминия довольно прочны, имеют небольшой вес, не боятся солнечных лучей, но стоят несколько дороже пластиковых.

Деревянные решетки предназначены для установки внутри помещения. Их плюсы: экологическая безопасность, внешняя презентабельность, позволяющая гармонично вписываться в интерьер комнаты. Однако следует учитывать, что натуральное дерево требует специального регулярного ухода, при отсутствии которого изделие может потерять внешний вид и испортиться. Стоимость деревянных вентиляционных решеток по сравнению с другими аналогами высокая.

Решетки из стали имеют большой вес и отличаются высокой стоимостью, но в то же время считаются самыми прочными и долговечными. Такие конструкции чаще всего устанавливают на входные двери, поскольку для межкомнатных они слишком тяжелы.

При установке решетки на входную дверь необходимо выбирать модель с защитной москитной сеткой, чтобы комары и мухи не проникали в дом.

Вентиляционные решетки пропускают очень мало света и практически исключают вероятность обзора, сквозь такую конструкцию невозможно увидеть человека, находящегося за дверью. По форме эти изделия могут быть круглыми, квадратными или прямоугольными, но последний вариант является самым распространённым.

Особенности конструкции

Конструкция решетки

Основная часть конструкции снабжена V-образными ламелями, зафиксированными на рамке, выполненной из пластика или металла, а ответная часть уже без ламелей. Несмотря на то, что данная конструкция довольно простая, такие изделия эффективно выполняют свою функцию, поддерживая оптимальный микроклимат в комнатах. Монтаж решетки позволит предотвратить появление плесени, грибков и высокой влажности воздуха.

Прямоугольные решетки для двери

Решетка двери в ванной

Прямоугольные решетки устанавливаются на кухонные двери, в ванную комнату и туалет. Это позволяет воздушным потокам правильно циркулировать внутри комнат. Кроме того, такие изделия используются и для монтирования в подоконники, чтобы теплые воздушные массы, исходящие от обогревательных радиаторов, равномерно распределялись по помещению.

Изготовлены эти конструкции из высококачественного и прочного пластика. Некоторые модели оснащены сетками от насекомых или подвижной заслонкой, контролирующей расход воздуха. Также, при желании, можно установить решетку со встроенным вентилятором — в таком случае вентилирующий эффект будет наилучшим. Сегодня в продаже есть различные цветовые и дизайнерские варианты, поэтому для каждой двери можно подобрать подходящую по цвету и стилю решетку.

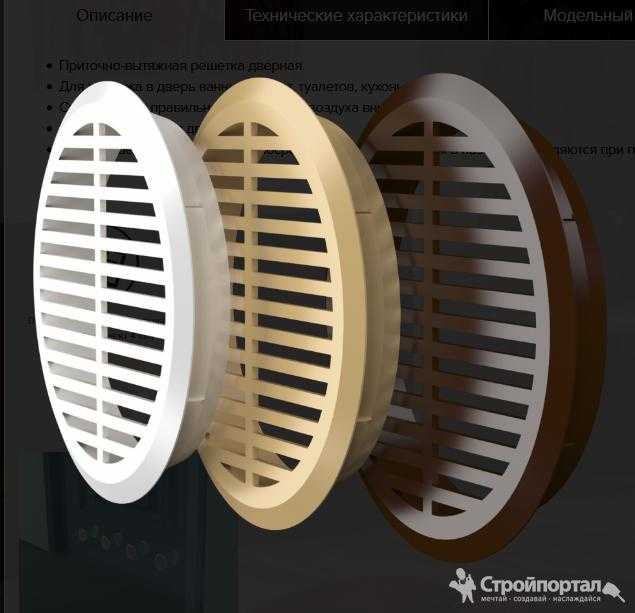

Круглые решетки

Круглые решетки для двери

Конструкция круглых решеток практически ничем не отличается от прямоугольных. Такие изделия также снабжены антимоскитной сеткой, могут иметь подвижные заслонки или встроенный вентилятор. Размер круглых конструкций, как правило, не превышает 15-20 см в диаметре, а для их монтажа в двери проделываются круглые отверстия по размеру. Изделия до 10 см в диаметре устанавливают по низу двери несколько штук в ряд. Более крупные решетки могут быть размещены по бокам нижней или верхней части двери. При наличии влаги и плесени внутри мебельных шкафов такие решетки устанавливаются на дверцы шкафа. В данном случае для монтажа используется клей и монтажные рёбра.

Монтаж

При отсутствии в офисном производственном помещении, а также в частной ванной комнате, на кухне или в санузле правильной циркуляции воздуха, на двери нужно установить вентиляционные решетки. Это можно сделать самостоятельно или обратиться за помощью к специалистам, которые выполнят следующие действия:

1. Согласно строительным нормам определят оптимальный размер решетки, требующейся для вашей двери. Размер зависит от внутренних габаритов комнаты и её назначения.
2. Проделают в двери отверстие нужного размера и установят решетку.

Для самостоятельного монтажа потребуются такие инструменты:

• линейка и карандаш;
• лобзик;
• шуруповерт или клей.

Монтаж решеток

Порядок выполнения работы:

1. Сначала с помощью линейки нужно снять размеры купленных решеток (в комплекте, как правило, их всегда две штуки).
2. Далее на двери необходимо разметить места, где будут находиться решетки. При этом отверстия должны быть больше длины и ширины приблизительно на 1-2 мм.
3. Затем по углам разметки делается четыре круглых отверстия крупным сверлом.
4. Вставив лезвие лобзика в одно из отверстий, осторожно вырежьте по разметке прямоугольник соответствующего размера. Резать нужно аккуратно, чтобы материал не обломился. Большинство комнатных дверей наполнены внутри бумажными сотами. Следует учитывать, что лобзик подойдёт для дверей, изготовленных из дерева или материалов деревопереработки. Для других материалов используются соответствующие инструменты.
5. Теперь к двум сторонам проделанного отверстия приложите решетки. Если они входят слишком туго, то отверстие увеличьте, подточив напильником или рашпилем.
6. Если в инструкции по эксплуатации изделия указано, что решетка крепится на клей, то крепиться они будут с помощью строительного клея. Перед нанесением на поверхность двери клея её необходимо обработать очищающим средством, чтобы удалить загрязнения и жир. В противном случае решетка спустя некоторое время может отклеиться. Большинство моделей, предназначенных для дверей, фиксируются саморезами.

Вентиляционные решетки не только восстанавливают в помещениях правильную циркуляцию воздуха, но и выполняют декоративную функцию.  Эти конструкции имеют достаточно привлекательный вид, придавая жилищу современности.

Могут ли дверные подрезы работать как пути возврата воздуха?

• 23. 10.2017
• Эллисон Бейлс
• Блог

комфортное распределение тепла и охлаждения

Большинство людей не знают, что простое закрытие двери в их доме может привести к заболеванию, увеличению счетов за электроэнергию или ухудшению их комфорта. Мы живем в этом невидимом веществе, называемом воздухом. Каждый день мы втягиваем в легкие много килограммов этого вещества. Типичный кондиционер, тепловой насос или печь легко перемещает 20 тонн воздуха в день. (Да, я говорю о 40 000 фунтов стерлингов! Мы отложим этот расчет на другой день.) И простое действие закрытия двери меняет динамику дома таким образом, что это может оказать глубокое влияние на людей внутри дома. дом.

На прошлой неделе я писал о проблеме закрытия дверей в спальню, последствиях этого действия и одном способе решения этой проблемы. В этой статье я упомянул проблему подрезания дверей спальни как стандартный метод, используемый во многих домах в качестве пути для возвратного воздуха. Воздух, нагнетаемый в спальню, должен вернуться к кондиционеру, тепловому насосу или печи. Дверные подрезы являются одним из таких путей возврата воздуха. Но я написал:

Дверные прорези, как правило, не позволяют достаточному количеству воздуха выходить из спальни, если вы не оставите под дверью зазор больше, чем хотелось бы большинству людей.

Общепринятое мнение о подрезах дверей

А, общепринятое мнение. Часто это вовсе не мудрость, и вы можете получить разные ее версии в зависимости от того, какому соглашению вы верите. Здесь, безусловно, так. Поговорите с людьми в отрасли HVAC, и вы найдете немало тех, кто скажет, что вам не нужно ничего, кроме подрезки двери. Единственный комментарий, который я получил до сих пор к видео о давлении в спальне, который я сделал для своей последней статьи, был: «Ха-ха, 7 в год > 0,03 дюйма в туалете, таааак… Очень мало. Подметет под дверь. Он не назвал себя таковым, но, поскольку он думает в дюймах водяного столба (iwc), у меня есть сильное подозрение, что он парень из HVAC. (Я также думаю, что доказательства указывают на то, что комментатор был мужчиной, но женская интуиция не всегда понимает это правильно, даже для кого-то в возрасте 9 лет.0019 Кто есть кто среди американских женщин .)

Такого рода общепринятое мнение объясняет, почему у нас есть такие дома, как моя квартира, в которой была разница давления в 7 Па до того, как я установил канал рециркуляции воздуха Tamarack в дверь. ( Раскрытие информации: Тамарак является рекламодателем в блоге Energy Vanguard. ) Майк МакФарланд из Energy Docs, подрядчик по работе на дому в северной Калифорнии, говорит, что все может быть еще хуже. Он нашел много домов со спальнями, в которых давление превышает 40 Па, когда дверь спальни закрыта. Ух ты!

В отличие от этого, заявление, которое я бросил в той последней статье о неадекватности дверных подрезов, представляет общепринятую точку зрения сообщества строительной науки. У Building Science Corporation есть страница о дверных подрезах как путях возвратного воздуха, и там говорится следующее:

Этот подход приемлем, но исследования Building America показали, что обычная техника подрезки дверей спальни не обеспечивает достаточного притока воздуха.

Они не дают ссылки на это исследование Building America, но я думаю, что это, вероятно, исследование, проведенное Центром солнечной энергии Флориды (FSEC). Опубликовано в Интернете как Исследование путей возвратного воздуха , в их отчете показан поток воздуха через различные типы путей возвратного воздуха, включая подрезы дверей. На приведенной ниже диаграмме показаны результаты.

Они обнаружили, что отверстие размером с типичный подрез двери в один дюйм пропускает около 60 кубических футов воздуха в минуту. По соотношению притока воздуха к размеру отверстия на первое место выходят дверные подрезы. Они дают около 2 кубических футов в минуту на квадратный дюйм отверстия. (См. Таблицу 60 в их отчете.) Но по сравнению с потоком воздуха, который необходим многим спальням, 60 кубических футов в минуту — это слишком мало. И это с подрезом в один дюйм. С подрезом на полдюйма число значительно уменьшится. (К сожалению, они не включили в свое исследование полудюймовые поднутрения. )

Мудрость данных из реальных домов

Building Science Corporation и FSEC правы, призывая к подрезке дверей. Как я упоминал выше, многие в индустрии HVAC искренне верят в дверные подрезы. Во многих домах они не работают. Посмотрите на статью, которую я написал на прошлой неделе о том, что происходит в моей квартире без каналов возвратного воздуха Tamarack, которые я установил в дверях.

Но нам также необходимо понять границы этого нового понимания дверных подрезов. И полезно знать, что дало это исследование FSEC не показать. Возможно, дверные подрезы отлично подходят для некоторых домов.

Вот что обнаружил Джон Семмельхак из Think Little. Он прокомментировал мою последнюю статью, написав: «Мы все время проектируем и балансируем системы с центральным возвратом и БЕЗ переходных решеток или перемычек для большинства спален». Он обнаружил, что в большинстве домов, которые он тестировал, подрез двери в полдюйма прекрасно работает.

Итак, мы снова говорим, что парни из HVAC правы? Нет, не совсем. Semmelhack работает над высокопроизводительными домами. Он сертифицирует дома по стандартам ENERGY STAR и Passive House, а также делает несколько домов с нулевым потреблением энергии и модернизирует их с помощью глубокой энергии. Это первое, что не включает в себя традиционная наука о строительстве. Когда дом действительно эффективен, спальням не нужно столько приточного воздуха.

Другая вещь, которой пренебрегают общепринятые взгляды строительной науки, — это другой поток воздуха. Когда вы закрываете дверь спальни, подрез не является единственным путем для возвратного воздуха. Подойдите к двери спальни (или другой внутренней двери) и закройте ее. Посмотрите на зазоры по бокам и сверху. Возьмитесь за ручку и посмотрите, сколько движения.

Все внимание привлекает подрез двери, но боковые стороны и верхняя часть двери также пропускают достаточное количество воздуха. Земмельхак считает, что поток воздуха через боковые и верхние стороны двери равен потоку воздуха через подрез. Таким образом, если вы можете получить 60 кубических футов в минуту под дверью, вы можете получить около 120 кубических футов в минуту.

И это то, что исследование FSEC, похоже, упустило из виду. Они не обсуждают это в своем отчете, но из фотографий видно, что их единственным путем для потока воздуха была прорезанная дыра. Они построили небольшую испытательную будку из пенопласта, которая, как мне кажется, была герметичной, если не считать проверяемых отверстий. В своем отчете они не обсуждали герметичность хижины.

Земмельхак — один из тех, кто работает в нашей отрасли и проверяет вещи, чтобы убедиться, что они работают. Требуется, конечно, для ENERGY STAR и Passive House, но он идет дальше, чем требуется. На приведенном ниже графике показаны его данные о перепаде давления в спальнях в зависимости от количества кондиционированного воздуха, подаваемого в спальню.

Это небольшое количество данных, но их достаточно, чтобы увидеть, как работают дверные подрезы. Для приточного воздуха до примерно 80 кубических футов в минуту давление остается ниже требуемого порога ENERGY STAR в 3 Паскаля (Па). Все спальни, которые тестируются здесь, имеют только полдюймовые дверные прорези в качестве каналов для возвратного воздуха. Никаких обратных вентиляционных отверстий, перемычек или передаточных решеток. И подавляющее большинство из них соответствуют требованиям ENERGY STAR по перепаду давления <3 Па между спальней и прихожей. Только два раза у него были проблемы с получением спален ниже порога 3 Па при подаче воздуха 75 кубических футов в минуту. В обоих случаях дверь была установлена ​​очень плотно.

Новое общепринятое знание науки о строительстве

Как это часто бывает, истина находится между крайностями. Дверные подрезы не всегда адекватны и не всегда неадекватны. Иногда они работают. Иногда нет. В домах с низкой нагрузкой меньший поток воздуха, необходимый в спальнях, означает, что полдюймовые подрезы под дверью — наряду с потоком по бокам и сверху двери — вполне могут быть достаточными. Чем больше воздуха требуется для спальни, тем больше вероятность того, что вам потребуется установить дополнительный канал рециркуляции воздуха.

Конечно, это довольно легко сделать правильно. Все, что нам нужно, это правильный ввод в эксплуатацию. Если бы каждый дом был проверен на перепад давления в спальне и удерживался на максимальном уровне 3 Па, нам не нужно было бы вести это обсуждение.
