Устройство забора воздуха с улицы: Подача воздуха в камин с улицы

Содержание

Подача воздуха в камин с улицы

При установке камина необходимо обеспечить правильный забор воздуха. Системы подачи наружного воздуха требуют соблюдения множества нюансов, влияющих на их эффективность

Как подать воздух в камин?


Для поступления воздуха к каминной топке применяют специальный канал, по которому воздух попадает с улицы. Его прячут под полом или устанавливают через внешнюю стену (в варианте с пристенным камином). Внешний воздух к камину подводят тогда, когда в каминной топке предусмотрена функция подключения канала.

Как выбрать направление забора воздуха?


Вначале определите сторону ветра, который преобладает в данной местности. Оттуда и забирают воздух. Если входное отверстие расположено с подветренной стороны, в дни сильного ветра в канале возникнет разрежение и воздух уйдет из камина, а не поступит в него. Если нет возможности расположить по ветру, лучше делать, как сможете, чем не делать совсем. В таком случае попытайтесь забор воздуха вывести в место, где воздух циркулирует свободно.

Используют ли вертикальную трубу для подачи воздуха по имеющемуся вентиляционному каналу?


Попробовать можно, однако преимущества перекрываются минусами.


Сначала установите трубу в ветканал и подведите как можно близко к камину. Учтите, что ветканал проходит рядом с дымоходным каналом, появляется риск всасывания вместе с воздухом продуктов сгорания, дыма. Для предотвращения этого, установите конец вентиляционного канала на чердаке, а не на крыше. Но чердак обязательно сделайте вентилируемым.


Устанавливать заборный канал рекомендуем в горизонтальном направлении.

Когда закладывается воздуховодная труба?


Прокладывают трубу для притока воздуха при заливке фундамента, в земле перед укладкой стяжки. Подобный способ сэкономит вам средства — расходы ограничатся только покупкой трубы.

Как использовать уже готовую чистовую стяжку?


Если не получилось заложить трубу при заливке фундамента, делайте подвод при сооружении камина. Вот варианты решения этой задачи:

  • стяжку штробите, укладываете трубу и заново заливаете этот участок.;
  • прокладываете канал через подвал или гараж (нежилые помещения), в случае если они расположены под камином. Далее трубу выводите наружу, а канал изолируете;
  • прокладываете канал по чистовой стяжке и сверху закрываете нарядным коробом.

Какую трубу выбрать?


Не так важно, из какого материала изготовлен канал. Используйте при заведении наружного воздуха канализационную трубу из PVC. Проложите её в стяжке и проходе через стену. При подъеме выше уровня пола перейдите на алюминиевую гофру и используйте её до патрубка каминной топки. Предупредите контакт алюминиевой гофры с бетоном, если он свежий. При проведении воздуховода не в стяжке, проверьте расстояние от топки ( не менее 0,5м), чтобы канал не нагревался. Используя прямоугольную трубу из оцинкованного метала при заведении канала наружного воздуха, утеплите его. Металл склонен к коррозии.


Трубы подачи воздуха различаются сечением — прямоугольным или круглым. Тут главную роль играет разрез канала, а не форма. Разрез делайте не меньше входного патрубка. Чаще всего он составляет Ø100 мм. В инструкции в топке проверьте размер входного отверстия.

Какой цвет трубы использовать?


При возможном образовании и подмерзании конденсата советуем использовать оранжевую трубу. А вот серая труба подвержена воздействию УФ лучей.

Образуется ли конденсат в канале забора воздуха?


Если труба проходит в земле под черновым полом, не бойтесь конденсата.


Конденсат образуется при проходе трубы под полом и через нежилое помещение. Образуются плесень, сырость. Проложите трубу с минимальным наклоном. Это защитит и от попадания снега в трубу.

Подлежит или нет утеплению канала возуховода?


Вы проложили трубу между землей и черновым полом? Не беспокойтесь об утеплителе. Заизолировать трубу следует, если она проходит через стяжку под полом или в нежилом помещении.

Предусмотрен ли тройник от конденсата?


При монтаже соблюдайте угол наклона и тройники для стекания конденсата вам не понадобятся.

Какое место выбрать для выхода канала воздуховода?


Для выхода канала забора воздуха выбирайте место под топкой или рядом с ней, но всегда в месте установки камина.

Какая высота выхода воздуховода над полом?


Из стяжки трубу переводят в вертикальное положение используя колено 90º . Канал устанавливают выступающим из стяжки для соединения с алюминиевой гофрой.

Как определить высоту отверстия входа снаружи?


Входное отверстие размещают на внешней стороне дома не выше топки, в среднем 30-50 см от поверхности почвы. Затем прикрывают воздухозаборником (металлической решеткой с сеткой и козырьком). Этот элемент подачи воздуха защищает канал от попадания снега и прочих загрязнений, в том числе насекомых и грызунов.

Как предотвратить попадание холодного воздуха в помещение?


Герметично заизолировав все стыки и элементы канала, вы можете не бояться попадания холодного воздуха в помещение.

Возникают ли сквозняки при использовании приточного канала?


Загерметизировав канал и топку и соединения вы защитите себя от сквозняков.

Что сделать для предотвращения потерь тепла, когда камин не топят?


Когда камин не топится, чтобы снизить теплопотери через приточный канал используют дроссельную заслонку. Закрыв дроссель предотвращают попадание холодного воздуха снаружи. Обязательно проверьте герметичность места подсоединения дроссельного клапана, изоляцию самого дросселя.

Для чего нужна дроссельная заслонка?


Регулировочные клапана встроенные в топку оставляют щель, так как не закрываются на 100 %, и воздух попадает внутрь топки. Дроссельная заслонка оснащена силиконовым уплотнителем, который обеспечивает плотное примыкание.

С помощью чего управляют подачей воздуха?


Количество воздуха, который подается, регулируют с помощью дросселя, который открывает-закрывает приточный канал и четко регулирует подачу воздуха.

Как соединять канал забора воздуха и топку?


Для подачи воздуха в современных топках предусмотрено специальное отверстие для подачи воздуха, либо используется подставка — воздухозаборник. Без них воздух к камину подвести невозможно.

Путь воздуха до камеры сгорания в каминной топке?


Воздух проходит через воздухозаборник, затем по внутренним каналам попадает в узкую щель между дверцей и корпусом. Таким способом воздух направлен на стекло и создает воздушную завесу, иными словами систему “чистое стекло». В зависимости от производителя воздушные потоки направляются и в другие части топки

Попадают ли запахи горения в помещение?


Если топка подключена правильно с каналом подачи воздуха, запаха нет.

Заявка на бесплатную консультацию

Вентиляция с обогревом воздуха — Квантум-В

 Среди систем климатического оборудования приточная вентиляция с обогревом воздуха для квартиры занимает особое место, что объясняется ее расширенными возможностями и развитым функционалом. Благодаря установке этих устройств удается повысить комфортность проживания в квартире, не беспокоясь за последствия притока холодных воздушных масс. Возможность регулировки рабочих параметров позволяет устанавливать режим нагрева и задавать объем приточного воздуха по своему усмотрению. Большой выбор вариантов и простота настройки допускают применение вентиляции с принудительным подогревом воздуха как в быту, так и в производственных условиях.

Особенности вентиляции с обогревом

 Указанный способ вентилирования пространств заключается в использовании наружного холодного воздуха, поступающего в обслуживаемое здание прямо с улицы. Для его циркуляции потребуются приточные и вытяжные каналы.

Обратите внимание: Квартирная приточная вентиляция с подогревом и фильтрацией располагает одним каналом.

 Для управления потоками воздуха в бытовых устройствах с обогревом предусматривается специальный запорный клапан. В простейшем случае для его срабатывания достаточно естественного перепада давлений. Но поскольку в конкретной ситуации все зависит от погодных и других факторов – получить эффективную бытовую вентиляцию очень непросто.

 Чтобы не зависеть от внешних условий – лучше всего использовать принудительную систему, реализуемую путем установки встроенного вентилятора. Принцип приточного вентилирования с обогревом широко применяется на практике, а именно:

 На производственных объектах.

  • В офисах и подобных им заведениях.
  • В большинстве общественных зданий.

 Работающие на его основе системы представляют собой сложные конструкции с элементами принудительной циркуляции и в быту применяются редко.

Принцип действия

 Для понимания процессов, происходящих в приточной вентиляции с воздушным отоплением и самого принципа работы системы, важно знать, что алгоритм вентилирования в этом случае отличается от классического кондиционирования. Отличие состоит в принудительном притоке и двойной фильтрации свежих порций воздуха (грубая и тонкая очистка).

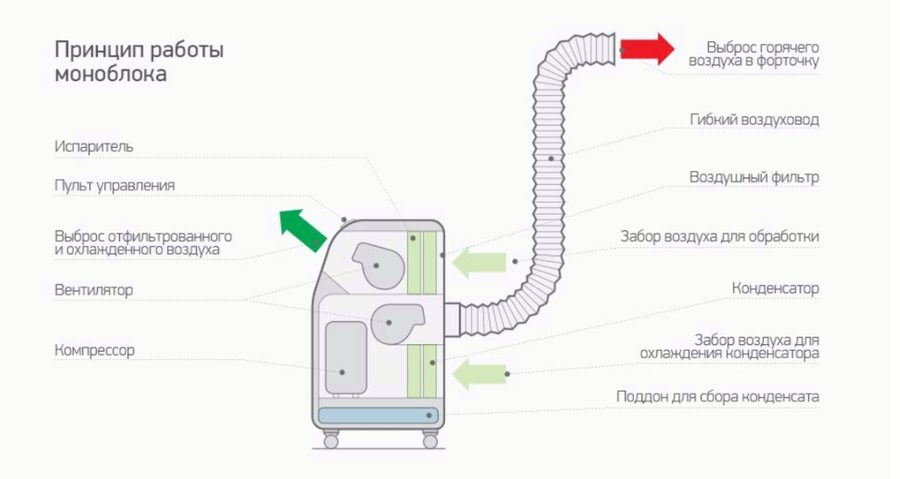

Обратите внимание: В обычных бытовых кондиционерах происходит простая его циркуляция.

 В системе приточной вентиляции с подогревом предусмотрено повышение температуры поступающего воздуха, осуществляемое в особом модуле с размещенными в нем элементами обогрева. Благодаря этому, даже при очень плохой погоде и в сильные морозы установленная в помещении приточно-вытяжная вентиляция регулярно вырабатывает массы свежего и хорошо подогретого воздуха, который так нужен и полезен для жилых пространств.

 Непрерывная циркуляция происходит за счет вытеснения холодных воздушных слоев хорошо прогретыми порциями воздуха. Для этих целей в промышленных условиях применяются специальные приточно-вытяжные устройства, в которых предусмотрена грубая фильтрация и рекуперация. Поступающий воздух нагревается в рекуператоре за счет выводимых наружу горячих воздушных масс. В конструкции обслуживающих данную систему воздуховодов имеются особые заграждения, препятствующие смешиванию встречно движущихся потоков (они выполняются в виде разделительных решеток).

 Еще один метод обогрева воздуха в таких системах – использование классического приема рециркуляции. Его суть состоит в смешении свежего воздуха с уже отработанными порциями. По завершении этапа рециркуляции и последующего за этим термического нагрева носитель проходит процедуру тонкой очистки.

 На стадии фильтрации воздух очищается от таких нежелательных примесей, как:

 Опасные аллергены.

  • Неприятные запахи.
  • Частички пыли.

 В результате этих операций в помещение поступает чистый и теплый воздух, нагретый до комфортной температуры.

Дополнительная информация: Ее уровень может регулироваться посредством выносного пульта.

 В некоторых образцах вентиляционных систем управление осуществляется в автоматическом режиме.

Виды вентиляции с обогревом

 Различные типы устройств этого класса отличаются по виду используемого для подогрева энергоносителя. Помимо этого, их различие проявляется в применяемом способе подачи воздуха в помещение. Согласно первому признаку они могут быть:

  •  Воздушными.
  • Паровыми.
  • Электрическими.
  • Водяными.

 Обратите внимание: Существуют модели таких агрегатов, работающие на газу, но из-за сложности конструкции они применяются крайне редко. Гораздо проще заменить газовое топливо горячей водой.

 Вторые из представленных видов обогрева преимущественно используются на промышленных предприятиях, где выработка парового энергоносителя является частью техпроцесса. Принцип работы вентиляции с воздушным обогревом (рекуперация и рециркуляция) был рассмотрен выше, а два оставшихся способа потребуется исследовать более подробно.

Обогрев водой

 Приточная вентиляция с водяным подогревом воздуха действует по классическому принципу. Ее основным рабочим узлом является водонагреватель, который подключается непосредственно к центральному отоплению или компактному источнику с горячей водой (котлу или бойлеру). Такие обогреватели размещаются внутри воздуховода, что обеспечивает их непосредственный контакт с поступающим с улицы холодным воздухом.

 Для циркуляции носителя в приточной вентиляции с подогревом воздуха водой предусмотрены два канала (прямой и обратка). Водяной способ нагрева удобен при обслуживании значительных по площади пространств и больше подходит для общественных зданий или производственных объектов. В жилых квартирах такое нагревание связано со сложностями, что объясняется большими габаритами климатического оборудования и невозможностью его монтажа в ограниченных пространствах.

Электрический нагрев

 При электрическом обогреве используется принцип калорифера, реализуемый посредством тепловентиляторов. Эти проборы могут работать в качестве самостоятельных устройств, устанавливаемых в активных или пассивных вентиляционных системах. В состав тепловентилятора входят либо электрические нагревательные элементы (ТЭНы), либо использован теплообменник особой конструкции, работающий в комплекте с вентилятором. Все описанные узлы располагаются в одном корпусе и в совокупности обеспечивают циркуляцию воздушного потока с целью нагрева не слишком больших помещений. Согласно второму признаку (способ подачи) они имеют два исполнения: пассивные и активные. Каждый из этих видов будет рассмотрен в свое время.

Особенности конструкции

 Приточная вентиляция с подогревом воздуха для квартиры и дома состоит из следующих основных узлов, определяющих качество функционирования системы:

  • Элементы очистки (фильтры).
  • Специальный отсечный клапан, регулирующий процесс поступления.
  • Комплект вентиляторов, посредством которых воздушный носитель принудительно подается в помещение.
  • Система обогрева выбранного типа (теплоносители: гликолевые смеси, вода или воздух). С ее помощью удается получить хорошо прогретый входящий воздух.

 В состав отопления вентиляции здания также входит глушитель особой конструкции, благодаря которому система работает практически бесшумно. Самые ответственные элементы – отсечный клапан и комплект фильтрующих и нагревательных элементов. Первый обеспечивает своевременность поступления воздуха в квартиру, а вторые выполняют заложенные в их конструкцию функции и задают оптимальный режим работы.

Важно! Не рекомендуется размещать вентиляционное оборудование вблизи от мест с повышенной влажностью и загазованностью (на кухне и в ванных).

 Согласно способу забора воздуха, определяющему конструкцию изделия, они выпускаются в двух исполнениях: пассивном и активном.

 Отопительные устройства первого типа оснащаются специальным клапаном, регулирующим поступление воздуха с улицы. В активных системах организуется принудительная циркуляция воздушных потоков. Благодаря такому техническому решению, удается управлять их интенсивностью и контролировать прогрев обслуживаемой зоны. Этот вариант вентилирования с обогревом более востребован во всех сферах жизнедеятельности. По способу управления воздушным потоком принудительные системы делятся на автоматические и ручные разновидности.

Образцы бытовых устройств

 Прежде чем приобрести приточную систему отопления и вентиляции для дома в Москве – желательно ознакомиться с представленными на отечественном рынке образцами обогревателей. Все эти устройства располагают следующими достоинствами:

 Эффективная фильтрация воздушных масс.

  • Удобство в управлении и эксплуатации.
  • Привлекательный дизайн.

 Одна из распространенных моделей (согласно комментариям пользователей) – Ballu Air Master raquo. Рассматриваемый образец – это многофункциональный прибор с возможностью рециркуляции и способностью обеззараживания воздушных потоков.

Дополнительная информация: Помимо устройств подогрева в конструкции теплой вентиляции предусмотрена ультрафиолетовая лампа.

 Эта модель также располагает функцией ионизации, позволяющей без труда устранять неприятные запахи. Вентилирующая система снабжена фильтрующими элементами, гарантирующими качественную очистку воздуха.

 Следующая по популярности модель – это Aeropac SN, выпускаемая в настенном и оконном исполнении. Возможности этого устройства позволяют организовать приток и отток воздушных масс с одновременной их фильтрацией. Агрегат отличается высокой производительностью (порядка 60 кубометров в час) и достаточной мощностью. Конструктивные особенности этого изделия допускают его монтаж на капитальных стенах помещений.

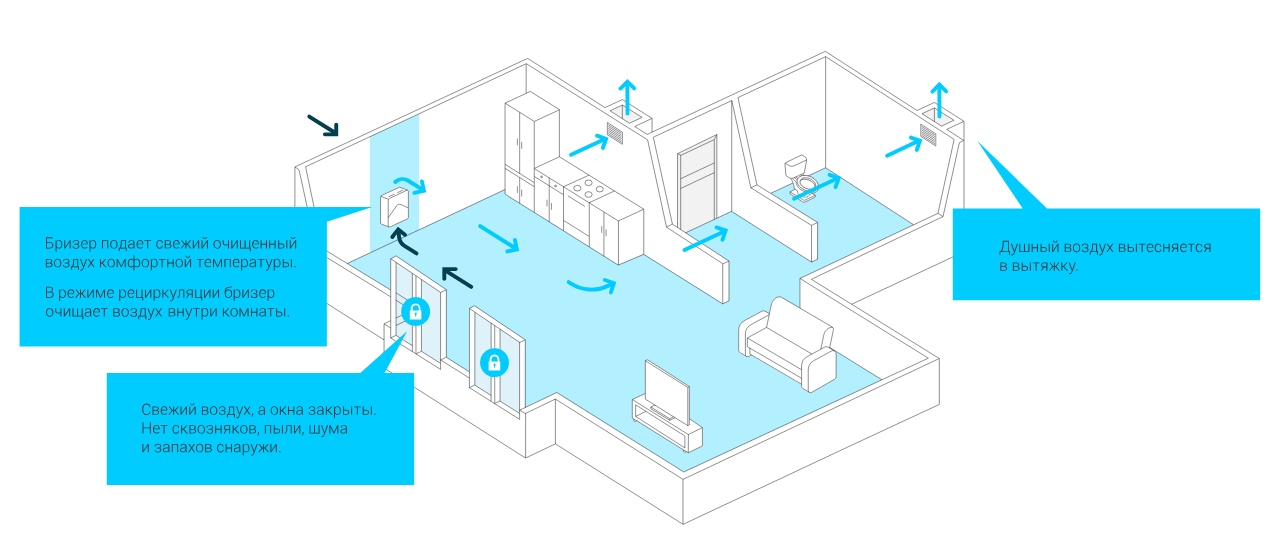

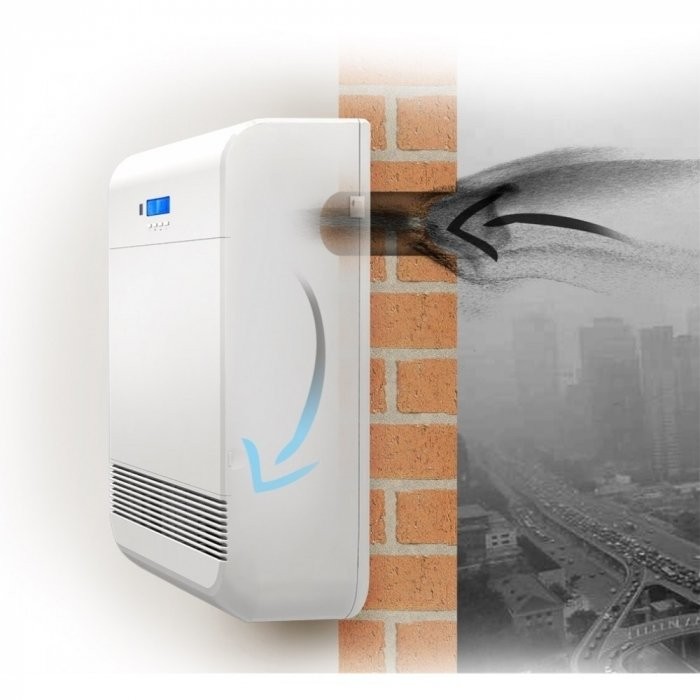

 Тион – это марка изделий с нагревом воздуха, отличающихся повышенной надежностью и эффективностью работы. В агрегатах предусмотрена трехуровневая фильтрация, обеспечивающая получение требуемого микроклимата в помещении. На первом этапе функционирования отопительной установки происходит грубая очистка холодных воздушных масс. Вторая стадия фильтрации защищает внутренние пространства от мелких частичек пыли, а также от имеющихся в нем бактерий и вирусов.

 Третий фильтрующий элемент обеспечивает очистку теплого воздуха, не позволяя неприятным запахам попасть в дом. Его нагрев до нужной температуры реализуется с помощью установленного между фильтрами керамического обогревателя. При включении оборудования согретые массы поступают в комнату, после чего в ней устанавливается требуемый температурный режим. В нижней части отопительного устройства имеется два встроенных вентилятора, гарантирующих приток свежего воздуха с улицы.

 Такие нагреватели характеризуются небольшими размерами и надежно защищают квартиру от сквозняков, грязи и пыли. Поэтому в ней удается длительное время сохранять уют и тепло. В заключительной части статьи отметим, что рассмотренная в ней приточная вентиляция достаточно дорога, если нужно использовать ее в бытовых условиях (в квартирах). Основное назначение таких систем – установка в общественных местах или на крупных промышленных объектах.

 Обратите внимание: При обустройстве промышленной приточной вентиляции с подогревом воздуха фактор затрат отступает на второй план.

 В бытовых же условиях намного дешевле обходится приточная вентиляция без подогрева, которую можно приобрести в любом магазине бытовой техники.



Управляемая заслонка забора наружного воздуха

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.

ASHRAE 62.2-10/13
Стандарт «Вентиляция для обеспечения приемлемого качества воздуха в помещениях малоэтажных жилых зданий» Американского общества инженеров по отоплению, кондиционированию воздуха и холодильному оборудованию (ASHRAE) определяет методы определения минимального уровни вентиляции, необходимые для обеспечения приемлемого качества воздуха внутри помещений в малоэтажных жилых домах.

2009 IECC
Раздел 403.5 Механическая вентиляция (Обязательно). На всех воздухозаборниках и вытяжках наружного воздуха устанавливаются автоматические или гравитационные заслонки.

2012 IECC

Раздел R403.5 Механическая вентиляция (Обязательно). В здании должна быть вентиляция, соответствующая требованиям Международного жилищного кодекса или Международного механического кодекса. Воздухозаборники и вытяжки наружного воздуха должны иметь автоматические или гравитационные заслонки, закрывающиеся при неработающей системе вентиляции.

Раздел R403.5.1 Эффективность вентилятора механической системы вентиляции всего дома. Вентиляторы системы механической вентиляции должны соответствовать требованиям к эффективности вентиляторов, указанным в таблице R403.5.1 IECC. Однако, когда для вентиляции используется система обработки воздуха HVAC или вентилятор печи, он должен приводиться в действие двигателем с электронной коммутацией.

2015 IECC

Раздел R403.6 Механическая вентиляция (Обязательно). В здании должна быть вентиляция, соответствующая требованиям Международного жилищного кодекса или Международного механического кодекса. Воздухозаборники и вытяжки наружного воздуха должны иметь автоматические или гравитационные заслонки, закрывающиеся при неработающей системе вентиляции.

Раздел R403.6.1 Эффективность вентилятора механической системы вентиляции всего дома. Вентиляторы системы механической вентиляции должны соответствовать требованиям к эффективности вентиляторов, указанным в таблице R403.6.1 IECC. Однако, когда для вентиляции используется система обработки воздуха HVAC или вентилятор печи, он должен приводиться в действие двигателем с электронной коммутацией.

(как и в 2012 г.)

2009 IRC

Раздел M1507.3 Скорость вентиляции. Вентиляционные системы должны быть спроектированы таким образом, чтобы обеспечить минимальный расход воздуха, определяемый в соответствии с таблицей М1507.3:9.0007 Кухонные вентиляторы должны иметь скорость вытяжки 100 кубических футов в минуту в прерывистом режиме или 25 кубических футов в минуту в непрерывном режиме.
Вентиляторы для ванных комнат должны иметь механическую мощность 50 кубических футов в минуту при прерывистом режиме или 20 кубических футов в минуту при непрерывном.

2012 IRC

M1507 Механическая система вентиляции всего дома должна состоять из одного или нескольких приточных или вытяжных вентиляторов или комбинации таких и связанных с ними воздуховодов и органов управления. В качестве такой системы допускается использовать местные вытяжные или приточные вентиляторы. Наружные воздуховоды, подсоединенные к обратной стороне вентиляционной установки, должны рассматриваться как обеспечивающие приточную вентиляцию. Механическая система вентиляции всего птичника должна быть снабжена средствами управления, обеспечивающими ручное управление.

Система механической вентиляции всего дома должна подавать наружный воздух со скоростью, эквивалентной минимальной скорости, указанной в таблице M1507.3.3(1) для непрерывного потока воздуха и в таблице M1507.3.3(2) для периодической механической вентиляции; эти требования основаны на площади дома и количестве спален.

Местная скорость вытяжки (в соответствии с таблицей M1507.4) Кухонные вентиляторы должны иметь скорость вытяжки 100 кубических футов в минуту, если они работают с перерывами, или 25 кубических футов в минуту, если они работают постоянно.

2015 IRC

То же, что и в 2012 году. Длина и диаметры воздуховодов указаны в таблице M1506.2 и основаны на скорости потока вентилятора, которая должна соответствовать ANSIE/AMCA 210-ANSIE/ASHRAE 51.

ЭНЕРГИЯ Новые дома STAR для одной семьи, версия 3/3.1 (ред. 11)

Контрольный список национальных оценщиков

Система HVAC.
7. Системы механической вентиляции жилого помещения («Вентиляционная система»)  45  и впускные отверстия в возвратном воздуховоде  46
7.3 Для любого впуска наружного воздуха, соединенного с обратным воздуховодом системы HVAC  46
7.3.1 Органы управления автоматически ограничивают поток воздуха с помощью заслонки с электроприводом во время проветривания. отключение от цикла и отмена захвата. 49
7.3.2 Вентиляционный клапан с оценкой. ≤ 15 CFM или на 15 % выше расчетного значения при максимальной скорости вентилятора ОВКВ. Альт. в фн. 50. 50

Сноска 45) Согласно определению ANSI / RESNET / ICC Std. 301-2019, «Система механической вентиляции жилого помещения» — это вентиляционная система, состоящая из механизированного вентиляционного оборудования, такого как вентиляторы с электроприводом и воздуходувки, и связанных с ними механических компонентов, таких как воздуховоды, воздухозаборники, заслонки, фильтры и связанные с ними устройства управления, которые обеспечивают вентиляцию жилого помещения. при известной или измеренной скорости воздушного потока.

Сноска 46) Пункт 7.3 применяется к любому входному отверстию наружного воздуха, соединенному с канальным возвратом системы ОВКВ жилого помещения, независимо от его предполагаемого назначения (например, для вентиляционного воздуха, подпиточного воздуха, воздуха для горения). Этот пункт не применяется к системам HVAC без канальной обратки.

Сноска 49) Например, если воздухозаборник наружного воздуха, соединенный с канальным возвратом, используется в качестве выделенного источника наружного воздуха для системы вытяжной вентиляции (например, вентилятора для ванны), поток наружного воздуха должен автоматически ограничиваться, когда вытяжной вентилятор не работает и в случае блокировки системы вытяжной вентиляции.

Сноска 50) При оценке скорости вентиляции должна использоваться самая высокая скорость вентилятора ОВКВ, применимая к режиму вентиляции (например, если впускное отверстие открывается только тогда, когда ОВКВ находится в режиме «только вентилятор», тогда испытание проводится в этом режиме). Если на входе имеется заслонка с электроприводом, которая открывается только при включении местной механической кухонной вытяжки, то тестирование не требуется. При необходимости поток вентиляционного воздуха через входное отверстие должен быть измерен и задокументирован оценщиком с использованием стандарта ANSI / RESNET / ICC Std. 380, включая все дополнения и нормативные приложения, с новыми версиями и дополнениями, реализованными в соответствии с графиком, установленным HCO, в соответствии с которым сертифицируется дом. В качестве альтернативы от измерения расхода наружного воздуха можно отказаться, если на входе установлена ​​заслонка постоянного регулирования расхода воздуха (CAR) с указанным производителем максимальным расходом не выше 15 кубических футов в минуту или на 15 % выше проектного значения вентиляции.

Пожалуйста, ознакомьтесь с графиком реализации программы ENERGY STAR для одной семьи в новых домах , чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.

Дом с нулевым энергопотреблением Министерства энергетики США

Требования Национальной программы «Дом с нулевым энергопотреблением» Министерства энергетики США (DOE) требуют (в Приложениях 1 и 6), чтобы все дома соответствовали стандартам ENERGY STAR Certified Homes Version 3 или 3.1 и требованиям США по охране окружающей среды. Агентство по охране Indoor airPLUS Спецификации конструкции

EPA Indoor airPLUS

Агентство по охране окружающей среды США (EPA) Indoor airPLUS Construction Specifications требует, чтобы дома соответствовали требованиям к домам, сертифицированным ENERGY STAR. Дополнительные рекомендации включают следующее.

4.5 Механическая вентиляция всего дома
Рекомендация: Воздуховоды наружного воздуха, подсоединенные к возвратной стороне кондиционера, следует использовать в качестве приточной вентиляции только в том случае, если соблюдаются требования производителей к температуре возвратного воздуха (например, большинство производителей рекомендуют не менее поток воздуха 60 градусов по Фаренгейту через теплообменники печи).

Места забора наружного воздуха и классификация воздуха

Места забора наружного воздуха и классификация воздуха. В этой презентации мы узнаем, где могут быть расположены воздухозаборники и почему. Мы узнаем, что такое четыре классификации воздуха и как они связаны с воздухозаборниками наружного воздуха, включая их минимальные разделительные расстояния, как показано в таблице 5-1 ASHRAE 62.1.

Если вы предпочитаете смотреть версию этой презентации на YouTube, прокрутите вниз или нажмите на эту ссылку. Места забора наружного воздуха и классификация воздуха

ASHRAE 62.1-2019 Классификация воздуха

ASHRAE классифицирует воздух по уровню загрязняющих веществ в воздухе и уровню сенсорного раздражения. Классификация простирается от Класса 1, который считается низким уровнем загрязнения, до Класса 4, который является крайне нежелательным. Класс 1 — это класс чистоты воздуха, а класс 4 — наихудший.

Классификация воздуха ASHRAE 62.1

Класс 1 Воздух с низкой концентрацией загрязняющих веществ, низкой интенсивностью сенсорного раздражения и безвредным запахом подходит для рециркуляции или передачи в любое помещение классов с 1 по 4.

Воздух класса 2 может подвергаться рециркуляции в том же помещении происхождения или перемещаться в другое помещение класса 2 или 3, используемое для аналогичных целей или имеющее аналогичные загрязняющие вещества. Воздух класса 2 может быть переведен в помещения класса 4. Воздух класса 2 не может быть переведен в более чистые воздушные пространства класса 1. Воздух почти всегда переводится из более чистого помещения в более грязный класс воздуха, если только не используется какой-либо метод очистки воздуха.

Воздух класса 3 может подвергаться рециркуляции только в пределах одного и того же помещения происхождения и не может рециркулироваться или перемещаться в любое другое помещение. Воздух класса 4 нельзя рециркулировать или передавать в какое-либо помещение.

Согласно ASHRAE 62.1 Таблица 5-1

Согласно стандарту ASHRAE 62.1 необходимо соблюдать следующие минимальные расстояния от места забора наружного воздуха. Минимальное расстояние 25 футов (7,5 метра) должно поддерживаться между воздухозаборником наружного воздуха и местами, где автобусы паркуются или простаивают. Между водозаборами и подъездными путями, улицами или местами для парковки должно быть не менее 5 футов (1,5 метра).

Наружные воздухозаборники класса 2 и прочее

Любые вытяжные или водопроводные вентиляционные отверстия класса 2, оканчивающиеся менее чем на 3 фута (1 метр) над уровнем наружного забора воздуха, должны располагаться на расстоянии не менее 10 футов (3 метра). Воздух класса 2 имеет умеренную концентрацию загрязняющих веществ, умеренную интенсивность сенсорного раздражения или слегка неприятный запах. (Воздух класса 2 также включает воздух, который не обязательно является вредным или нежелательным, но который не подходит для перемещения или рециркуляции в помещения, используемые для других целей.)

Вентиляционное отверстие, заканчивающееся не менее чем на 3 фута (1 метр) над уровнем забора наружного воздуха, должно располагаться на расстоянии не менее 3 футов (1 метра).

Продолжая работу с таблицей 5-1 ASHRAE, мы требуем, чтобы наружные воздухозаборники находились на расстоянии не менее 25 футов (7,5 метров) от погрузочных доков для грузовиков. Между любой автомагистралью с высокой интенсивностью движения и водозабором должно оставаться не менее 25 футов (7,5 м).

Жалюзи забора наружного воздуха и расстояния до погрузочной платформы, мусорного бака, парковки и интенсивного движения

Во всем мире офисы, школы, жилые дома и больницы строятся вблизи автомагистралей и крупных дорог. Задокументировано, что загрязнение от дорожного движения вызывает серьезные проблемы со здоровьем, от физических до когнитивных. Уровень загрязняющих веществ от дорожного движения варьируется в зависимости от близости к дороге и интенсивности движения. Есть два источника загрязняющих веществ от дорожного движения: выбросы выхлопных газов и физический износ и деградация тормозов и шин. Вы также можете включить шум как неблагоприятное воздействие на здоровье.

Любые места, где хранится или вывозится мусор, включая мусорные контейнеры, должны находиться на расстоянии не менее 15 футов (5 метров) от любого наружного забора.

Если у вас есть воздухозаборник наружного воздуха рядом с градирней, требования заключаются в том, что бассейн градирни или воздухозаборник градирни должен находиться на расстоянии не менее 15 футов (5 метров) от воздухозаборника наружного воздуха. Выход из градирни должен находиться на расстоянии не менее 25 футов (7,5 метров).

Градирни и наружные воздухозаборники

Потенциальные источники загрязнения ограничены тем, насколько близко они могут находиться к воздухозаборникам, исходя из их классификации. Воздух классифицируется в зависимости от источника загрязнителя от класса 1 до класса 4.

Вот вытяжка класса 3, показанная на минимальном расстоянии 15 футов (5 метров) от воздухозаборника наружного воздуха. Класс 3 — это воздух со значительной концентрацией загрязняющих веществ, значительной интенсивностью сенсорного раздражения или неприятным запахом, который подходит для рециркуляции в том же помещении. Воздух класса 3 не подходит для рециркуляции или передачи в любое другое помещение.

Допустимые расстояния по воздуху класса 3 и 4 до воздухозаборников наружного воздуха

В этом здании имеется лабораторная вытяжная система, которая классифицируется как воздухозаборники класса 4, что означает, что минимальное расстояние до воздухозаборников составляет 30 футов (10 метров). Воздух класса 4 содержит крайне нежелательные пары, газы или потенциально опасные частицы, биоаэрозоли или газы в концентрациях, достаточно высоких, чтобы их можно было считать вредными. Воздух класса 4 не пригоден для рециркуляции или передачи внутри помещения или в любое другое помещение.

Необходимо соблюдать дистанцию ​​не менее 15 футов (5 метров) от накопителя в очереди до любого забора наружного воздуха.

Расстояние забора наружного воздуха от мест забора наружного воздуха

При выборе места забора наружного воздуха важно учитывать возможные источники загрязнения из окружающей среды. ASHRAE 62.1-2019 4.3 требует проведения и документирования исследования качества наружного воздуха. Обследование должно документировать любые наблюдения запахов, раздражающих веществ, видимых шлейфов, видимых загрязнителей воздуха и включать описание источников выхлопных газов транспортных средств на объекте и с прилегающих территорий.

ASHRAE Таблица 5-1 Минимальное расстояние между воздухозаборником

В этой таблице указаны минимальные расстояния, которые должны находиться от выхлопных газов или загрязняющих веществ относительно воздухозаборника наружного воздуха. Существует аналитический метод, который можно использовать в качестве альтернативной процедуры для определения разделительных расстояний между выходными отверстиями выхлопных газов и воздухозаборниками наружного воздуха, приведенный в Приложении «В» стандарта.

Места забора наружного воздуха в соответствии с ASHRAE 62.1 Минимальные разделительные расстояния

То, что вы соблюдаете эти расстояния, не означает, что вы избежите уноса воздуха, в этих расстояниях нет волшебства. Другие факторы, такие как направление и сила ветра, геометрия здания и конструкция выхлопной системы, могут оказывать неблагоприятное воздействие.

Крыша ландшафтного типа или другая поверхность непосредственно под водозабором.

Если вы живете там, где снег является обычным явлением, то необходимо будет спроектировать водозабор с учетом расстояний, рассчитанных на основе среднего уровня снега. Эта средняя высота снежного покрова будет считаться уровнем земли для расчета расстояния.

Резюме

Важно, чтобы воздухозаборники располагались на безопасном расстоянии от источников загрязнения, которые могут повлиять на здоровье пассажиров.
