1. Обозначение мебели и оборудования на планах квартир

Автор: Кимайкина И.Н.,
преподаватель
высшей категории
Многопрофильный лицей №1
Магнитогорск
Планировка трехкомнатной квартиры
1
2
3
4
5





прихожая
гостиная
столовая
кухня
гостевой санузел
6 – коридор
7 – спальня родителей
8 – детская
9 – ванная
10 – гардеробная
11 — лоджия
Обозначения мебели и оборудования
Обеденный стол
со стульями
Письменные
столы
Угловой диван
Сантехническое
оборудование
Балконные
контейнеры с цветами
Кровати
Телевизор
Штора
Планировка трехкомнатной квартиры
1
2
3
4
5
– прихожая
– гостиная
– столовая
– кухня
— гардеробная
6 – коридор
7 – спальня
8 – кабинет
9 – санузел
10 — балкон
Диван
Мойка для посуды
с рабочей зоной
Угловой диван с креслом,
светильником и
журнальным столиком
Плита с рабочей зоной
Обеденный стол
со стульями
Кровать
Офисное кресло
Шкаф для одежды
Лоджия
Кухня-столовая
Гостиная
Балкон
Спальня
Детская
Прихожая
Гардеробная
Санузел
Угловой диван с креслом,
журнальным столом и
светильником
Обеденный стол
со стульями
Письменный стол
на 2 человека у окна
Шкафы для одежды,
телевизор
Кровати
Межкомнатная складчатая
перегородка
1 – прихожая
2 – гостиная
3 – кухня-столовая
4 – спальня
5 – санузел
6 — лоджия
Обеденный стол со стульями
и висящим над ним
светильником
Кресла
Кровать с прикроватными
тумбами и светильниками
Шкаф для одежды
Растения
Сантехническое
оборудование
Телевизор

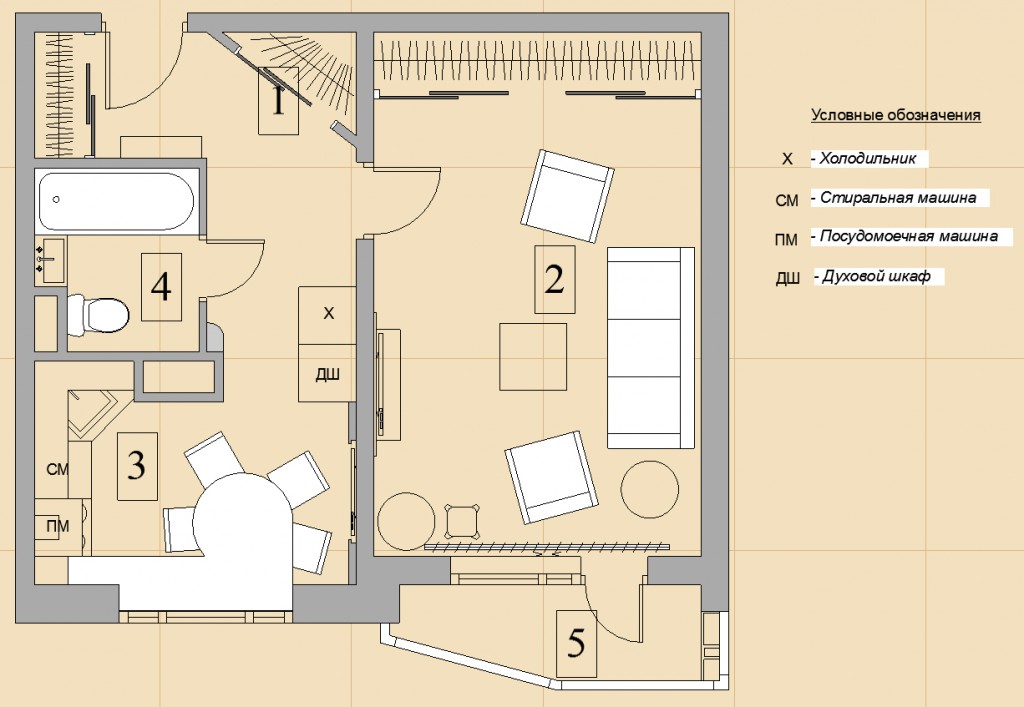

Два варианта перепланировки
малогабаритной
однокомнатной квартиры
1
2
3
4
5





прихожая
коридор
гостиная
столовая
кухня
6 – кладовая
7 – спальня-кабинет
8 – санузел
9 – балкон
10 – лоджия
Зонирование в малогабаритной однокомнатной квартире
1
2
3
4
5
6
7
8
– прихожая
– кухня
– санузел
— обеденная зона
– зона отдыха
– рабочая зона
– спальная зона
– балкон
Планировка четырехкомнатной квартиры (вариант А)
Планировка четырехкомнатной квартиры (вариант В)
Варианты перераспределения
функциональных зон в
малогабаритной
двухкомнатной квартире
Планировка четырехкомнатной квартиры

English
Русский
Правила

Символы и значения на плане этажа

1.

Что такое символы плана этажа

Теперь, когда мы рассмотрели основное определение и особенности плана этажа, пришло время понять различные символы плана этажа , чтобы создать правильные планы этажей, понятные всем членам команды благодаря стандартным символам и обозначениям.

На плане этажа показаны основные структурные элементы, включая стены, двери, окна и лестницы. Он представляет сантехнику, HVAC, электрические системы и архитектурные особенности. На планах этажей также отображаются символы, такие как очертания таких элементов, как ванны, печи, раковины и лестницы, а также дизайн интерьера и бытовая техника, островки, шкафы и книжные полки.

2. Объяснение символов плана этажа

2.1 Символы компаса и шкалы на плане этажа

Компас помогает нам понять ориентацию собственности. Он изображает точку зрения навигации с точки зрения человека, находящегося внутри. Он представлен кругом со стрелкой, указывающей строго на север. Однако символы компаса на плане этажа не показывают стороны света.

Масштаб представляет собой измерение размера с использованием меньших размеров, которые могут поместиться на бумаге или экране. Шкала преобразуется между мерой на полу и меркой на плане этажа.

Символы и обозначения плана этажа показывают масштабы двумя способами.

  • Это может быть показано как эквивалентные измерения. Например, ¼» равно 1″.
  • Или это может быть представлено в виде отношения, такого как 1: 100 или 1: 48.

Шкалы могут быть представлены в виде «масштабных линейок», черных и белых линий с цифрами, похожими на шкалу линейки.

2.2 Символы дверей и окон на плане этажа

Двери и окна являются неотъемлемой частью большинства планов этажей. Есть много типов дверей и окон, в том числе двойные двери, обходные, раздвижные и двустворчатые двери. Кроме того, доступно множество вариантов окон, таких как планерные окна, створчатые окна и т. Д. Важно изучить потребности плана этажа в соответствии с полезностью и доступным пространством, чтобы выбрать лучший вариант символов плана этажа дверей и окон. Ниже приведены некоторые доступные символы дверей и окон.

Щелкните изображение для редактирования. Источник: EdrawMax Online

Двойные двери : Символ двойной двери напоминает букву «М». Он состоит из двух изогнутых линий, соединяющихся в центре.

Обходная дверь : Обходная раздвижная дверь, одна секция двери скользит впереди другой. Его символ похож на две полоски с перекрывающейся частью.

Раздвижная дверь : Раздвижная дверь показана более тонкой линией с широким прямоугольником.

Двойная дверь : У нее есть две остроконечные палатки и пространство между ними, указывающее, где они встречаются в закрытом состоянии.

Вращающаяся дверь : Вращающаяся дверь состоит из 3 или 4 дверей, соединенных с центральным валом и вращающихся вокруг вертикальной оси в одном направлении.

Окно-планка : Окна-планка имеют горизонтально раздвижные створки, которые всегда заполняют половину возможной площади оконного проема.

Створчатое окно : Створчатые окна крепятся на петлях по бокам и открываются внутрь или наружу, как дверь.

2.3 Символы лестниц на плане этажа

Лестницы также имеют большое разнообразие, и их использование зависит как от эстетики дизайна, так и от требований плана. Например, вращающаяся лестница используется для царственного вида, а ножничная лестница может быть хорошим вариантом для экономии места.

Нажмите на изображение для редактирования. Источник: EdrawMax Online

Лестница-ножницы : Символы плана этажа лестницы имеют ряд параллельных линий и стрелку, указывающую направление «вверх» в зависимости от того, на какой уровень вы смотрите.

Прямая лестница : Символ прямой лестницы представляет собой прямоугольник, состоящий из параллельных линий.

Изогнутая лестница : Изогнутая лестница представлена ​​изогнутой формой с параллельными линиями.

Винтовая лестница : Винтовая лестница делает поворот на 180° вверх по направлению к следующему уровню.

2.4 Символы мебели на плане этажа

Мебельный гарнитур не является обязательной частью плана помещения. Тем не менее, мы используем символы плана этажа с мебелью в черновике, потому что это помогает зрителю представить, как будет выглядеть комната. Эти символы плана этажа включают диван, кровать, обеденный стол, кресла, шкафы и т. д.

Нажмите на изображение для редактирования. Источник: EdrawMax Online

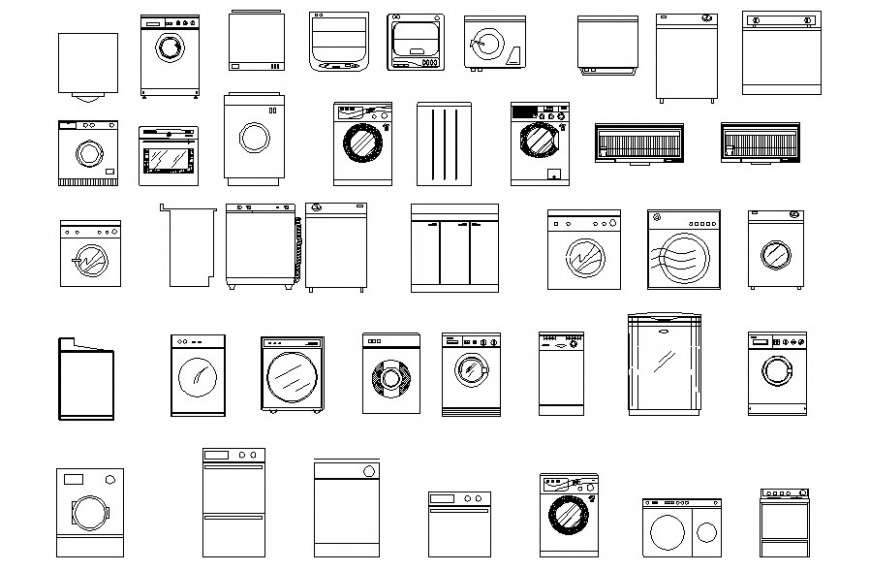

2.5 Технологические символы плана этажа

На планах этажей, особенно на планах с кухней, ванными комнатами и гостиной, вам могут понадобиться технологические символы. Эти приборы включают в себя плиты, холодильники, стиральные машины, посудомоечные машины, телевизоры, микроволновые печи и т. д. Опять же, эти символы плана этажа не являются обязательными, но помогают дать более четкое представление о жилом пространстве.

Нажмите на изображение для редактирования. Источник: EdrawMax Online

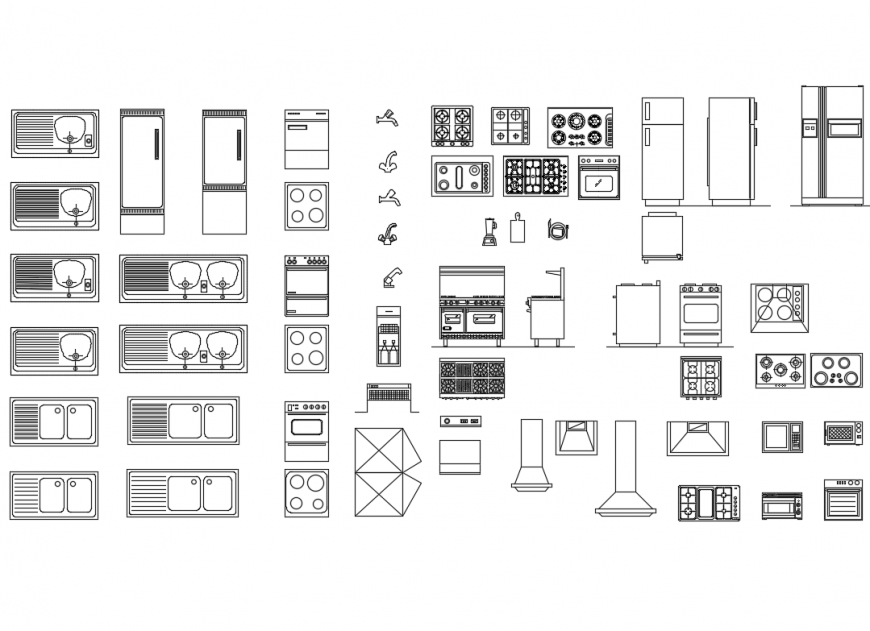

2.6 Обозначения на плане кухни

План кухни является очень важной частью плана этажа, потому что для этого нужна сантехника, бытовая техника и элементы планировки в одном месте. Символы плана кухонного этажа включают шкафы, газовые плиты, духовки, раковины, электрические грили для барбекю, обеденные столы, холодильники, столы, стулья, плиты, тарелки и многое другое.

Нажмите на изображение для редактирования. Источник: EdrawMax Online

2.7 Символы плана этажа ванной комнаты

План этажа ванной комнаты также является очень требовательным пространством; как и план кухни, он также должен охватывать многие архитектурные элементы, включая шкафы, сантехнику, водоотведение, вентиляцию и многое другое. Наиболее часто используемые символы архитектурного плана этажа — это различные типы раковин, ванн, душей, светильников, кранов, стоков, туалетов и т. Д.

Щелкните изображение для редактирования. Источник: EdrawMax Online

2.8 Символы электрического плана этажа

Каждый план этажа имеет свои требования к электрическим решениям. Тем не менее, некоторые электрические обозначения плана этажа очень распространены.

Переключатель : Символ S обозначает одиночный переключатель, а S3 обозначает трехпозиционный переключатель.

Одинарная розетка : Символ розетки представляет розетку на 120 вольт.

Дуплексная розетка : Круг от стены, соединенный с ней двумя параллельными линиями.

Световая розетка : Световые розетки имеют множество вариантов; это может быть простой свет, потолочный светильник и т. д.

Кнопка : Кнопки также имеют множество вариантов, таких как кнопка, замыкание кнопки, размыкание кнопки и т. д.

Нажмите на изображение для редактирования. Источник: EdrawMax Online

2.9 Светящиеся символы

Внутреннее освещение включает в себя светильники, а иногда в эту категорию попадают и вентиляторы. Это ключевой элемент дизайна интерьера. Однако символы освещения на плане этажа не ограничиваются только внутренним освещением. Он также включает в себя некоторые другие типы освещения, такие как аварийное освещение, прожектор, жалюзи и т. д. Свет, потолочные светильники, многосветная панель, настенный светильник и ночник являются наиболее часто используемыми символами освещения.

Щелкните изображение для редактирования. Источник: EdrawMax Online

2.10 Символы декоративного плана этажа

Символы оформления плана этажа важны, потому что они помогают сделать планы этажей привлекательными и более понятными. Это могут быть поверхностные покрытия, ковры, цветы, горшки, лампы, светильники, картины и т. д.

Нажмите на изображение для редактирования. Источник: EdrawMax Online

3. Аббревиатура плана этажа

Наряду с символами плана этажа, планы этажей также используют некоторые сокращения и обозначения, которые важно знать, чтобы полностью понять проект плана.

Аббревиатура Значение
кондиционер или кондиционер Кондиционер
Б Бассейн
до н.э Книжный шкаф
БВ Двустворчатый клапан
Б Бассейн
ТАКСИ Кабинет
Б Бассейн
КБР Буфет
CF Бетонный пол
КЛ Шкаф
КЛГ Потолок
ЦВЕТ Столбец
CW Полая стена
КТ Керамическая плитка
ДС Водосточная труба
ДВ Посудомоечная машина
ЭФ Вытяжной вентилятор
ФД Трап в полу
гроссмейстер Газовый счетчик
ХТР Обогреватель
HW Блок горячей воды или бак
КОМПЛЕКТ Кухня
ЛИН Бельевой шкаф
ЛТГ Освещение
старший бит Главный распределительный щит
О или ОВ Печь
REFRIG или REF Холодильник
SD Детектор дыма, раздвижная дверь или канализационный сток
ШР Душ
Туалет Туалет (уборная)
ВЕНТИЛЯЦИЯ Вентилятор
вице-президент Вентиляционная труба
WIC гардеробная комната
ВД Окно
белый Водонагреватель
WR Гардероб

4.

Диаграмма символов плана этажа и символы плана этажа PDF

Мы создали файл PDF с символами плана этажа для печати, который вы можете скачать и распечатать, если вам нужна краткая справка. Вы можете скачать файл, нажав на изображение ниже.

Щелкните изображение, чтобы загрузить таблицу символов плана этажа в формате PDF.

5. Советы экспертов по использованию символов плана этажа

Планы этажей варьируются от простых планировок до тщательно объясненных структур с каждой деталью, такой как сантехника, электроника, осветительные приборы, проводка. Поскольку он выступает в качестве базовой основы, от которой зависят более специализированные планы, такие как планы освещения и другие, важно правильно их создать. В нем должны использоваться стандартные символы и обозначения плана этажа, чтобы не было путаницы. Надежный инструмент для создания планов этажей очень важен, и мы рекомендуем EdrawMax Online как лучшего кандидата. Он поставляется с поддержкой тысяч символов для более чем 280+ диаграмм, включая архитектурные планы этажей.

Вот несколько советов по использованию EdrawMax Online для создания подробных планов этажей с меньшими затратами времени и усилий.

5.1 Используйте профессиональный конструктор планов этажей

Попробуйте использовать профессиональный конструктор планов этажей, такой как EdrawMax Online. Быстро найдите символы плана этажа, выбрав From EdrawMax Online> Библиотека символов> План этажа.

5.2 Создание символов самостоятельно

Хотя EdrawMax Online имеет обширную библиотеку символов плана этажа, но если вы не найдете нужный символ, вы также можете импортировать символы. Вы также можете создавать символы самостоятельно и добавлять их в библиотеку. Просто перейдите к опции библиотеки на боковой панели и щелкните значок импорта. Появится новое всплывающее окно, и из него вы можете импортировать изображения, символы или данные из файлов формата, такого как SVG, VSSX и т. д. Вот видео, чтобы узнать больше. Если видео не воспроизводится, посетите его на YouTube.

6. Заключение

Мы рассмотрели основные символы планов этажей , обозначения и сокращения, которые помогут вам понять планы этажей. Используя все эти символы, вы можете легко создавать свои архитектурные планы этажей. Однако важно использовать правильный инструмент с убедительной поддержкой библиотек, шаблонов и инструментов для создания планов этажей со стандартными символами. EdrawMax Online — отличный инструмент благодаря широкой поддержке и обширным функциям, таким как обширная библиотека символов планов этажей, примеры планов этажей, экспорт в несколько форматов и импорт символов и библиотек. Он доступен бесплатно в Интернете и на рабочем столе с максимальной поддержкой функций.

EdrawMax Онлайн


Создайте более 280 типов диаграмм онлайн


Доступ к диаграммам в любом месте и в любое время


Все на рабочем столе + Сообщество шаблонов


Управление командой и сотрудничество


Интеграция личного облака и Dropbox

ПОПРОБУЙТЕ ОНЛАЙН

EdrawMax Desktop


Создайте более 280 типов диаграмм


Поддержка Windows, Mac, Linux


Полный доступ к ресурсам и шаблонам


Локальное программное обеспечение для бизнеса


Безопасность данных корпоративного уровня

СКАЧАТЬ
СКАЧАТЬ
СКАЧАТЬ

СКАЧАТЬ

Символы плана этажа и многое другое

Архитектурный план или набор чертежей создается архитекторами, инженерами и дизайнерами для изложения всех строительных спецификаций дома, таких как размеры, строительные материалы, методы установки, методы и даже порядок, в котором эти элементы должно быть выполнено.

Количество деталей, которые должны быть включены в полный комплект чертежей, настолько велико, что архитекторы сокращают информацию на чертежах до набора стандартизированных символов и сокращений, чтобы сделать чертеж более легким для чтения и менее загроможденным.

Для справки: каждый набор архитектурных чертежей включает легенду символов. Если вы не знакомы с символом, вы сможете найти его в легенде. Примечания к плану этажа дают дополнительный контекст для здания. Например, в примечаниях можно уточнить, до какой точки на стене следует измерять размеры.

Большинство планов включают символы, которые представляют собой комбинацию:

  • Внешний вид (например, ванна выглядит как ванна)
  • Условные обозначения (двойные линии обычно используются для обозначения стен)
  • Этикетки (например, термостат помечен «Т»).

В этой статье

  • 1 Архитектурные символы и масштаб
  • 2 6 Распространенные типы символов плана этажа
  • 3 Символы, встречающиеся на других гравюрах в архитектурном пакете

Архитектурные символы и масштаб

Чтобы уместить всю информацию о слое здания на странице, строительные чертежи и архитектурные чертежи рисуются таким образом, чтобы маленькое приращение измерения представляло большее приращение. Это означает, что планы составлены «в масштабе». Каждый символ легенды нарисован в том же масштабе, что и остальная часть плана этажа.

Весы различаются по сложности: от простых (1 дюйм = 1 фут) до сложных (3/16 дюйма = 1 фут). Планы часто рисуют в масштабах 3/4, 3/16, 1/8 и др. (в каждом случае размер в дюймах здесь соответствует одному футу). Символы также нарисованы в масштабе, поэтому вы получите точное представление о том, как элементы комнаты расположены в пространстве.

Масштаб всегда отображается на той же странице, что и чертеж, либо под заголовком, либо под отдельным чертежом. Имейте в виду, что масштабы могут различаться в наборе архитектурных отпечатков, поэтому проверяйте каждую страницу и используйте архитектурный масштаб или масштабную линейку, чтобы убедиться, что вы правильно читаете отпечаток.

Распознавание символов — это первый шаг к чтению чертежей недвижимости. Узнайте все, что вам нужно знать о чтении чертежей в MT Онлайн-класс Copeland , который ведет профессиональный строитель и мастер Джордан Смит.

6 Общие типы символов плана этажа

Представьте себе вид дома, разрезанный по горизонтали примерно в пяти футах от земли и смотрящий вниз сверху. Так рисуется план этажа, и он предназначен для того, чтобы дать вам подробное представление о планировке каждого этажа дома. Это лишь один из компонентов полного набора чертежей.

Типы условных обозначений, которые вы найдете на планах этажей, включают все: от дверей и лестниц до бытовой техники, мебели и электрических значков.

Вот шесть наиболее распространенных типов символов, которые вы найдете на планах этажей (по сравнению с другими типами планов).

1. Компас

Стрелка севера указывает вам ориентацию собственности. Строители и архитекторы используют «Проект Север» как обозначение, отличное от сторон света на компасе. Это позволяет вам перемещаться по дому, используя север, юг, восток и запад, не зная, где находится надлежащий (магнитный) север.

2. Лестницы

Лестницы обычно обозначаются параллельными линиями с их размерами. В данном случае мы видим, что они расположены между окном (тройная линия, обозначенная ромбом) и внутренней архитектурной стеной (двойная линия).

3. Двери

Двери, обозначенные на этом плане пронумерованным шестиугольником, начерчены прямой линией, обозначающей саму дверь; изогнутая линия показывает, в какую сторону распахивается дверь, чтобы показать архитекторам и дизайнерам, какое свободное пространство они получат в помещении.



4. Окна

Окно обычно обозначается тремя линиями, а стена – двумя параллельными линиями. Он также обозначен ромбом с номером, который показывает, какое окно находится в расписании окон. Когда вы смотрите на символы, такие как ромб для окна, ищите важные сокращения, которые его описывают, такие как EQ или «равно». Это поможет вам понять размеры того, что описывают символы. Например, буква C с перечеркнутой буквой L представляет собой центральную линию и описывает, что окно расположено по центру с одинаковым расстоянием по обеим сторонам.

5. Стены

Стены обычно обозначаются одной линией для внутренних линий и рисуются толстыми, темными линиями, обычно двойными, для обозначения наружных стен. Как вы можете видеть на этом плане, архитектор также указал длину каждой стены.

6. Приборы

Приборы и приспособления, такие как унитазы, раковины и ванны, нарисованы в масштабе тонкой линией и напоминают предмет, который они символизируют. Точно так же мебель на планах этажей нарисована тонкими линиями, чтобы вы могли быстро понять, что она не является неотъемлемой частью здания. Он размещен здесь для справки, чтобы любой, кто смотрит на план этажа, мог понять, как должны были быть устроены комнаты.

Приборы и приспособления, такие как шкафы и микроволновая печь, часто изображаются пунктирной линией. Наиболее важная информация, такая как стены, двери и окна, нарисована с большим весом, поэтому ваш взгляд сразу же будет прикован к ним.

Символы, найденные на других отпечатках в архитектурном пакете

Каждый из компонентов архитектурного плана будет иметь свой собственный набор символов и примечаний. Архитекторы и дизайнеры работают с планами этажей, и вы также увидите внешние и внутренние фасады, а также план отраженного потолка (RCP). Вот наиболее часто встречающиеся на каждом типе печати.

MEP (механические, электрические и сантехнические работы)

Другие типы распечаток в рамках архитектурного плана включают MEP или механические, электрические и сантехнические работы. Обычно они поставляются в комплекте на отдельном чертеже с соответствующими механическими, сантехническими и электрическими обозначениями. Как строитель или монтажник, вам нужно знать, где эти системы будут проложены, чтобы вы могли оставить место для их укладки. На чертежах MEP будет показано расположение физических приспособлений и прокладка линий.
