Связка Revit + SketchUp. Ч.2

Продолжаем серию уроков о связке программ Revit и SketchUp. В первой части урока мы рассмотрели создание модели в Revit и подготовку вида для выгрузки. Во второй части мы разберем, как загрузить импортированную модель в SketchUp и доработаем элементы в программе. Также создадим семейство с импортированным элементом, и загрузим его в Revit модель.

Курс «Revit для дизайнеров интерьера»

Курс «SketchUp для дизайнеров интерьера»

Базовый курс по Revit

Открываем программу SketchUp. В уроке открыта версия 2021. Выбираем шаблон для интерьера в Millimeter.

В ленте вкладка Окно – Данные модели – Единицы. Необходимо проверить настройки:
Формат «Десятичный», Длина «Миллиметры», Площадь и Объём – «метры…», Точность отображения «0 мм».

В ленте выбираем вкладку Файл – Импорт – выбираем место, где сохранили файл-выгрузку из модели Revit.

Параметры: ставим галочку «Импортировать материалы»;

ставим галочку «Сохранять начало координат рисунка»;

единицы выбираем «Единицы модели»;

и нажимаем Импорт.

Итак, мы загрузили модель в SketchUp.
Базовая точка проекта в Revit совпадает с точкой пересечения осей в SketchUp.

При загрузке модели в SketchUp мы видим, что модель автоматически становится единым «Компонентом». Но ее можно разъединить. Необходимо на «Компоненте» нажать правой кнопкой мыши – Разъединить.

Каждый отдельно созданный в Revit элемент также является отдельным «Компонентом». Чтобы произвести с ним какие-либо действия, необходимо зайти в «Компонент» и два раза нажать левой кнопкой мыши на компоненте.

В панели «Лоток по умолчанию» во вкладке Метки (Слои) есть набор слоев. У них можно отключать и включать видимость. В том числе это слой Мебель.

Далее нужно найти подходящую по дизайну мебель, декор и создать их в проекте SketchUp. Предположим, мы нашли подходящий по габаритам и дизайну диван. Его необходимо загрузить в модель и поставить в модели.

В ленте вкладка Файл – Импорт – выбираем файл – Импорт.

Корпусную мебель, которую мы уже создали в Revit, можно доработать в SketchUp и применить Текстуры. Для примера добавим рабочему столу одну ножку и несколько полок.

Создадим секущую плоскость, зайдем в «Компонент» стола и добавим необходимое. Применим всему столу Текстуру дерева.

Если в Revit мебель была создана условно, например параллелепипедом, то эти элементы можно удалить и смоделировать корпусную мебель в SketchUp.

На импортированные стены из Revit также можно накладывать текстуры.

По аналогии необходимо создать необходимую мебель и декор, наложить текстуры. Можно создать потолок и осветительное оборудование.

Как именно все это создать в программе SketchUp, рассматривается в курсе «Дизайн интерьера в SketchUp». Если вы давно искали простую программу для создания 3D моделей квартир, то SketchUp – идеальный вариант. Без сложных терминов и длительного обучения. Уже через 14 дней у вас на руках будет готовый проект для портфолио. Сможете воплощать смелые идеи и создавать оригинальный дизайн.

Мы поработали в SketchUp, создали несколько Сцен. Теперь их можно отправлять на согласование Заказчику.

После согласования можно измерить «Рулеткой» элементы, которые глобально изменились, и внести правки в Revit модель вручную. Или же подгрузить в модель Revit мебель, сделанную в SketchUp. Например, рабочий стол.

Нет смысла подгружать в Revit всю модель SketchUp. Также бессмысленно загружать в Revit высокополигональную мебель, типа диванов и подушек. Они плохо воспринимаются программой и некорректно отображаются.

Нужно сохранить рабочий стол в отдельном файле.

Выделяем стол в модели. Если он состоит из нескольких «Компонентов», необходимо их объединить в один. Нажимаем Ctrl и выделяем все «Компоненты». Наводим курсор, нажимаем правой кнопкой «Создать компонент». Далее еще раз нажимаем правой кнопкой мыши – Сохранить как. Выбираем, куда мы хотим сохранить файл. Корректируем имя.

Тип файла:
В версиях ниже 2021 мы увидели бы текст “SketchUp версия 3*…4*…5*…».

В версии 2021 такого текста нет, только *.

Снизу отсчитываем версии 3*, 4*, 5*, 6*, 7*, 8*. Необходимо выбрать SketchUp версию 8* или ниже.

Автоматически у расширения добавляется скобка, ее удаляем. Расширение должно быть .skp. Сохраняем файл и можно закрыть программу SketchUp.

В программе Revit создаем новое семейство. Можно использовать шаблон семейств «Метрическая система, типовая модель». В ленте вкладка Файл – Создать – Семейство – выбираем шаблон семейств «Метрическая система, типовая модель» – Открыть.

Открывается отдельный файл семейства.

В ленте вкладка Вставить – Импорт САПР – выбираем место, где сохранен файл рабочего стола – Открыть.

Тип файлов: выбираем (*.skp)

Размещение: Авто-совмещение начал координат.

Передвигаем импортированную геометрию в точку вставки.

Точка вставки — это пересечение опорных плоскостей в файле семейства.

Категория и параметры семейства. Выбираем категорию, к которой будет относится семейство, в данном случае – Мебель.

Сохраняем семейство. Можно в ленте выбрать «Загрузить в проект и закрыть», если в одной сессии открыт файл проекта, в который необходимо загрузить семейство.

Если у семейства заполнить параметр «Мебель_изготовитель» – Индивидуальная мебель (необходимые дополнительные параметры можно создать в файле проекта самостоятельно), то и это семейство зальется идентичным цветом.

Если загружать импортированную модель в файл семейства и далее в файл проекта, то можно в дальнейшем такое семейство специфицировать.

Выделяем семейство – Изменить тип – Заполним параметр Описание. Например, «Стол индивидуального изготовления SketchUp».

Если открыть спецификацию, то мы увидим там нужное семейство.

Если у семейства заполнить параметр Маркировка типоразмера, то можно промаркировать семейство. Например, на плане расстановки мебели идентично, как и другие семейства индивидуальной мебели.

При выбранном стиле «Скрытая линия» цвет или текстура не видны.

Задать материал в Revit импортированной геометрии и/или цвет поверхности или в разрезе – нельзя.

Если выбрать стиль «Тонированный», будет отображаться цвет. Но это не текстура, которую мы применили в SketchUp. Это лишь условный тон текстуры, который там был.

Мы рассмотрели, как можно использовать программу SketchUp для оперативного создания и согласования дизайна помещений. И рассмотрели, как можно импортировать смоделированную в SketchUp корпусную мебель в семейство и загрузить семейство в проект Revit.

С вами была Лакутинова Екатерина, до новых встреч!

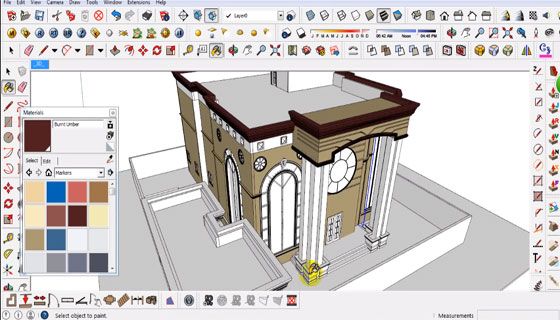

SketchUp — BIM-Эксперт

Сектч Ап — универсальная программа для трехмерного моделирования. Может применяться также для проектных работ в строительной сфере, выполняемых по BIM-технологии. Пользуется успехом у архитекторов, особенно на этапе создания концептуальной архитектурной модели.

• 3D-моделирование
• 3D-визуализация

Программа обладает легким интерфейсом и легкостью освоения. Может использоваться как препроцессор для создания сложных форм и геометрии.

• Черчение в SketchUp
• Редактирование объектов
• Измерения и направляющие линии в СкетчАп
• Работа с подложками
• Горячие клавиши для быстрого моделирования
• Типы геометрии Sketch Up
• Инструмент Push-Pull
• Операции со сплошными телами — объединение, вырезание и т.д.

Знакомство со SketchUp

После установки программы, на рабочем столе появится три ярлыка

1. Непосредственно SketchUp
2. LayOut — модуль для подготовки чертежей, схем, альбомов.
3. Style Builder — позволяет работать со стилями.

Запуск СкетчАп

После запуска программы по ярлыку появится стартовое окно.

В нём будет перечень шаблонов, из которых нужно выбрать один, наиболее подходящий под наши цели. К примеру, выберем для начала следующий:

И нажмем кнопку старта программы.

Интерфейс СкетчАп

Откроется рабочее окно

Основное рабочее окно — вьюпорт. Сверху — панель инструментов тулбар. Панели можно настраивать под себя (со своими нужными для проектирования инструментами).

Панели инструментов можно перемещать, вытащить во вьюпорт, приклеить к одной из сторон экрана.

Справа — окошко Лоток по умолчанию (Tray).

Панель состояния

Внизу — панель состояния, где для каждого выбранного инструмента выводятся подсказки.

С левой стороны панели находится кнопка Географическое положение, для привязки модели к координатам, построения рельефа.

Вторая кнопка — Авторы. Можно прописать авторство своей модели.

Третья кнопка — Войти. Позволяет войти под аккаунтом гугл и скачивать компоненты для модели.

В правой части панели состояния имеется окно Измерения. В нем отображаются текущие расстояния, которые мы задаем курсором. Значения расстояний можно задавать также с клавиатуры.

Главное меню

Первые два пункта меню — стандартные для программ виндоус. Остальные пункты будут разобраны далее.

Индивидуальная настройка панелей инструментов

Чтобы удалить имеющуюся панель инструментов, нужно вытащить ее на вьюпорт и закрыть крестиком.

Теперь идем в меню вид — панели инструментов

Появится следующее окно

На вкладке параметры можно уменьшить размеры иконок и убрать подсказки, сняв галочки

На первой вкладке поставим галочку на позиции Большой набор инструментов

Эта панель появится на вьюпорте

При наведении на каждый инструмент будет появляться подсказки.

Активируем еще ряд панелей:

Мы выбрали Измерения, Песочница, Сечение. Их разместим в нижней части:

Дополнительно поставим галочки — сначала Инструменты для работы со сплошными телами. Панель разместим слева под основным набором.

Затем панель Стандартная — ее установим сверху

Еще выберем панели Стили и Представления (Views), раместим их справа от стандартной.

Если при размещении панелей что-то пошло не так, можно сбросить их.

А по кнопке Создать есть возможность создания своих собственных панелей инструментов.

Чтобы настройки панелей оказались запомнены программой, нужно просто закрыть скетчап. При следующем открытии, панели останутся на выбранных нами местах.

Работа с лотком

Настройки лотка в правой части окна программы доступны из меню Окно

Выберем вторую позицию — Управление лотками

Выделим Лоток по умолчанию и расставим галочки по нашему усмотрению

Переименуем лоток

Теперь создадим новый: (нажимаем Создать, вводим имя — Данные, и расставляем галочки, нажимаем Добавить).

Создаем третий лоток — среда.

Область Лотков со свернутыми вкладками будет в итоге выглядеть так:

Итоговый вид интерфейса Сектч Ап
