Штроба фото: 95 фото детальная инструкция по выполнению работ

95 фото детальная инструкция по выполнению работ

Штробление настенной поверхности из бетона под проводку произвести просто собственноручно, особенно при наличии нужного электроинструмента. Нюанс состоит в том, что порой не имеется требуемого инструмента или перегородка возведена из массива, гипсокартона, либо газобетона.

В данном случае всё значительно сложнее, поэтому следует знать, как грамотно провести штробу без пыли, к тому же, чтобы сделанная канавка была максимально ровной. Поговорим о некоторых методах создания канавок и предоставим советы в отношении подобного вопроса.

Инструмент для рабочего процесса

В первую очередь рассмотрим, чем делаются штробы, поговорив об оптимальном инструменте и правильности его применения. Предлагаем обзор от трудоёмкого варианта штробления, до самого быстрого способа.

Зубило с молотком

Проверенный временем метод самостоятельного создания настенных канав под проводку — выбить посредством зубила, а также молотка. Плюс метода — отсутствие каких-либо затрат. Недостаток — необходимо много времени.

Специалисты не рекомендуют пользоваться данным вариантом для шробления настенной поверхности под проводку, поскольку существуют менее сложные варианты.

Болгарка

Говоря об удобном инструменте для скорейшего проштробирования канавки, невозможно не сказать про болгарку. Однако минусов у данного метода немало: чрезмерное запыление помещения, невозможность вырезать канавку в углу, шумность работ, отсутствие возможности создать штробы равноценными в глубине по длине.

Вывод — применять болгарку для проштробирования настенной поверхности из бетона можно исключительно при крайней необходимости.

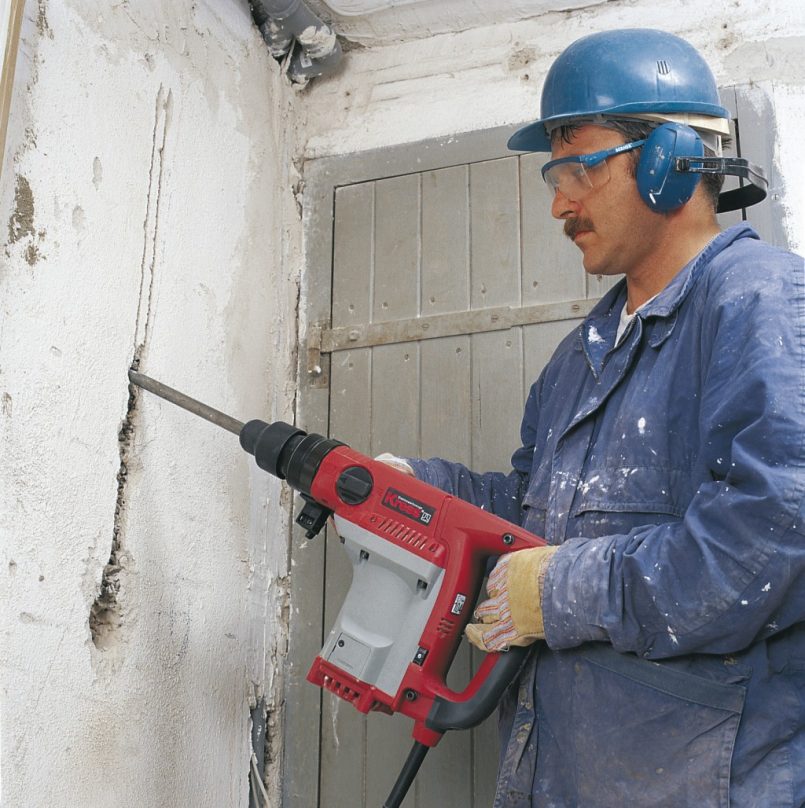

Перфоратор

Для самостоятельного штробления настенной поверхности оптимально использовать такой инструмент, как перфоратор. Нужно просто выбрать нужную насадку — штробер, либо лопатку. Минус применения — явная кривизна штроб, но в домашних условиях этот инструмент применяется достаточно часто.

Штроборез

Ещё один метод — применение штробореза, который удобен при эксплуатации, функционирует без шума и не пылит при включённом пылесосе. Сегодня создание канавок на стенах именно этим электроинструментом относится к одному из эффективных вариантов.

Единственный минус — высокая цена инструмента, именно по этой причине для разового ремонта приобретать его не стоит. Выйти из создавшегося положения можно несколькими путями: арендовать электроинструмент или соорудить собственноручно.

Как создавать штробы грамотно

Рекомендуем воспользоваться поэтапной инструкцией, которая поможет правильно осуществить штробление настенных поверхностей, как на фото, на ресурсе:

Обеспечиваем защиту других помещений от запыления. В этих целях навешиваем влажную простынь на дверной проём рабочей территории. которые не позволяют инструменту работать максимально эффективно.

Очищаем настенную и потолочную поверхности от старых обоев, поскольку они не позволяют инструменту работать максимально эффективно.

Необходимо перенести схему проводки на настенную поверхность посредством уровня и маркера.

При необходимости замены проводки важно удостовериться, что под разметкой отсутствует старая электропроводка. Если в процессе штробления вы дотронетесь до провода с высоким напряжением, то сложно будет избежать токовый удар. Чтобы отыскать в поверхности стены провод, используйте металлоискатель. Наткнувшись на старую электропроводку, изолируйте её или демонтируйте.

Проштробите требуемую поверхность, ориентируясь на разметку. Штробление стенок под розетки проводится дрелью с соответствующей насадкой.

По окончании работ следует сфотографировать канавки, чтобы в будущем не сложно было найти зону повреждения, опираясь как на схему электрической проводки, так и на снимки.

Не забывайте, что инструкция, о которой шла речь, подходит исключительно тогда, когда есть желание проделать штробы в кирпичном или монолитном строении с соответствующей настенной поверхностью. Но сегодня стены жилья нередко обустраиваются из гипсокартонных и древесных перегородок.

Как штробить самостоятельно нестандартные стены?

В процессе обустройства проводки в сооружении из древесины вы будете вынуждены с поверхностью из бруса или бревна. Создавать штробы в массиве запрещается правилами безопасности, к тому же данный процесс является нецелесообразным, потому что нужно будет не штробить дерево, а пилить.

Подобная работа проблематичная и требует немало времени, по этой причине для древесных поверхностей используется установки открытого типа проводки.

При необходимости прокладывания кабеля в напольной поверхности из дерева, нельзя проводить штробление и в данном случае, именно по этой причине следует предусмотреть возможность укладки под поверхностью досок за утеплителем и подобными частями пирога. В данном варианте главное безопасность монтажа и его соответствие стандартам ПУЭ.

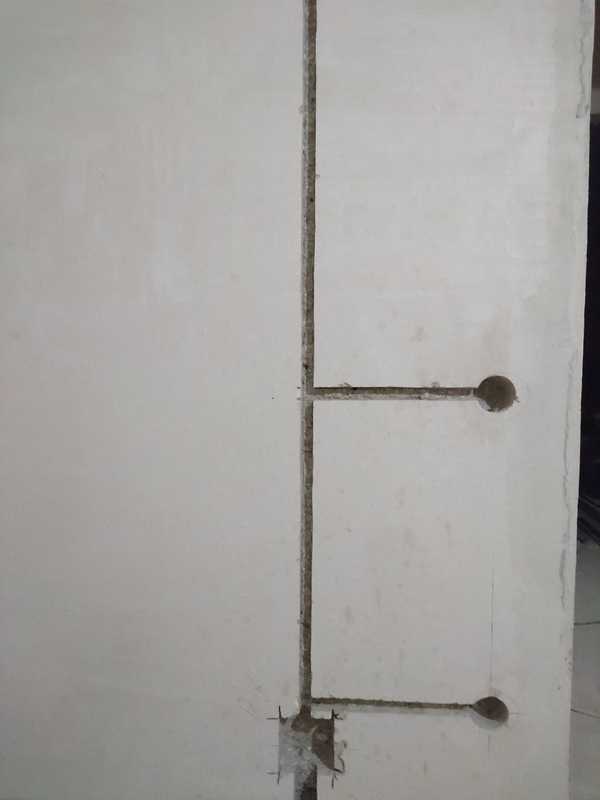

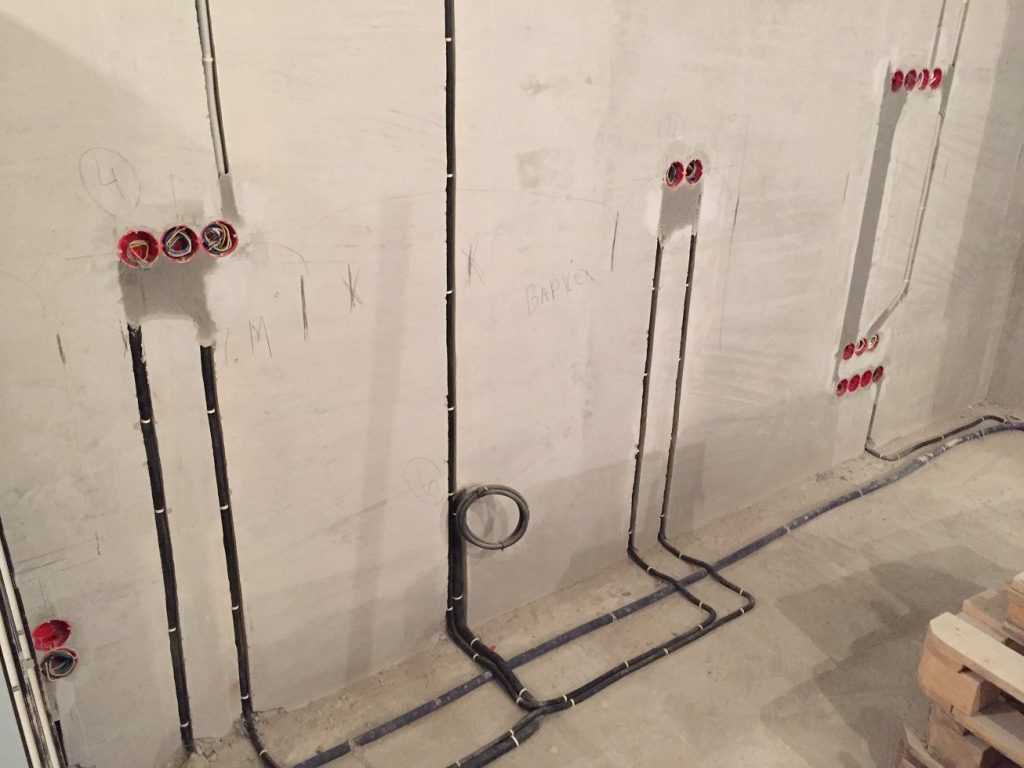

Фото процесса штробления стен

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме

как проштробить стену своими руками без пыли (120 фото)

Как правило, во время капитальных ремонтных работ в помещении производится перепланировка размещения выключателей, розеток и выводов под осветительные приборы. Это может быть частичная замена или же новая прокладка кабелей.

В стену под штукатурку можно спрятать любые системы коммуникации, имеющие размер не больше чем 1/3 от толщины слоя перекрытия.

Для достижения должного качества выполненных работ, нужно правильно подобрать инструменты для прокладки штробы.

Краткое содержимое статьи:

Инструменты для прокладки штроб

Молоток

Молоток и стамеску можно смело отнести к классическим инструментам. Но их можно использовать для работ не на каждой поверхности. Рыхлая и мягкая поверхность стен будет в самый раз, а вот использовать эти инструменты для штробления бетонной или кирпичной поверхности крайне сложно и трудоемко.

К недостаткам таких инструментов можно отнести высокие затраты труда, рабочего времени.  В окончательном результате штроба получается не ровная и разной глубины, что усложняет прокладку кабелей.

Перфоратор

Перфоратор, оснащенный специальной насадкой способен проложить штробы в стене любой плотности, будь то бетон или кирпич.

По окончании работы штроба получается слегка кривой и со рваными краями. Зачастую приходится дорабатывать ее до нужных размеров. Одним из основных недостатков штробления стен перфоратором можно отметить сильный шум превышающий норму.

Болгарка

Штробление стен болгаркой с алмазным диском, является более удачным вариантом. Она прокладывает штробу высокого качества за короткий промежуток времени. Это продуктивный и довольно простой вид работ, но все же недостатки есть. Во время работы, болгарка вырабатывает огромное количество пыли, которая очень вредна для человека.

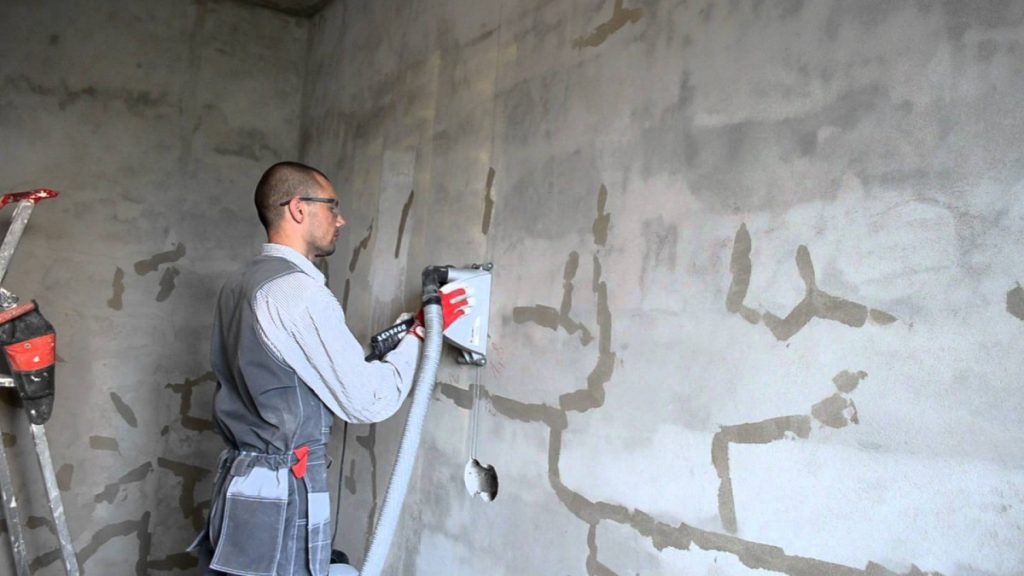

Штроборез

Самым наилучшим вариантом для прокладки штроб под проводку, по праву считается штроборез. Он комплектуется сменными дисками и устройством для улавливания пыли. Единственным его недостатком, является высокая цена.

Советы профессионалов

Для прокладки проводки своими руками, следует прислушаться к советам профессионалов:

• Не стоит прокладывать проводку в плитах перекрытия, в несущих стенах и в швах расположенных горизонтально.
• При планировании проводки, следует помнить, что штробы должны быть расположены строго горизонтально или вертикально. Перед началом работ нужно разметить на стене места проводки при помощи уровня или отвеса.
• При горизонтальном штроблении нужно отступить от плиты перекрытия не меньше 15 сантиметров.
• Если конструкция от 8 см, штроба прокрадывается по самому короткому пути.
• Нельзя прокладывать проводку в углу, близко к оконным проемам и дверьми. Расстояние, которое следует отступить, приравнивается к 10 см.
• Если помещение уже было в эксплуатации, следует проверять стены на наличие кабеля под напряжением. Это можно проверить при помощи специальных искателей.

Какой бы способ для штробления стен под проводку не был бы выбран, нужно помнить, что связанные с этим работы выполняются в самом начале ремонта помещения. Высокий уровень пыли во время прокладки проводки очень опасен для организма человека.

Для того чтобы избежать большого количества запыленности, можно взять себе помощника, который будет во время работы смачивать места прокладки штроб, но нужно быть готовым к тому, что работа займет немного больше времени, так как мокрая поверхность бетона хуже поддается штроблению.

Если нет возможности освободить комнату от мебели, цветов, техники и так далее, следует их хорошо укутать. Так же при таких работах, очень нужен пылесос для строительного мусора и пыли.

Перед началом работ по штроблению стен следует посмотреть план укладки старой проводки. Если есть места пересечения старой и новой проводки, тогда старую проводку нужно или обойти, или отключить напряжение.

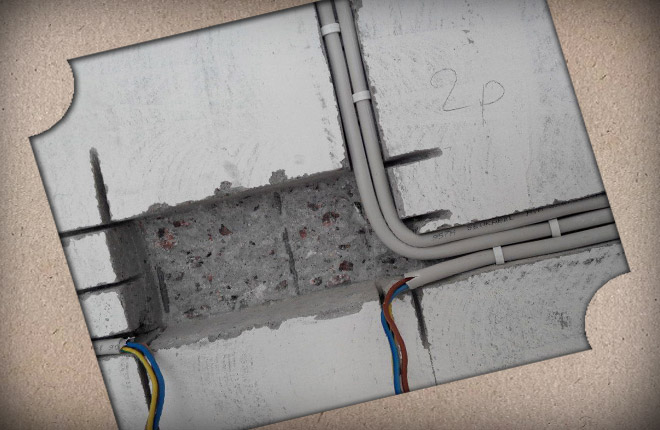

На фото штробления стен можно увидеть, как прокладывать правильно проводку в несущей стене, как правильно уложить провод в штробу и сделать отверстия под розетку и выключатель, как правильно подготовить место для монтажа распределительного щита и какой формы должна быть штроба для него.

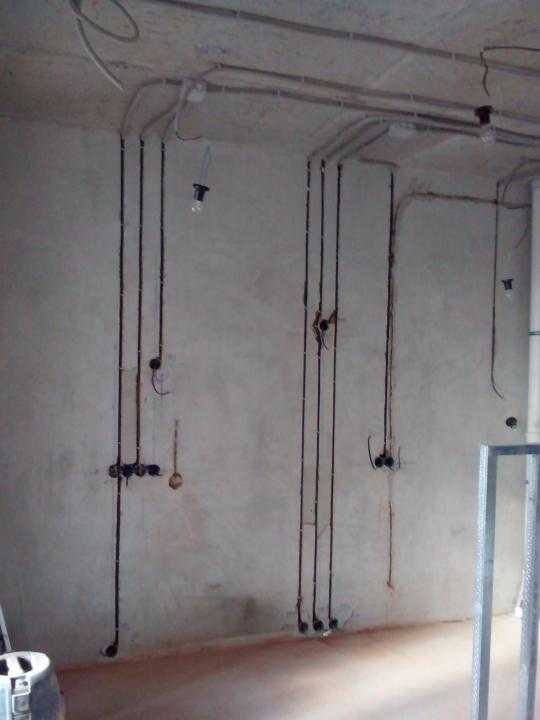

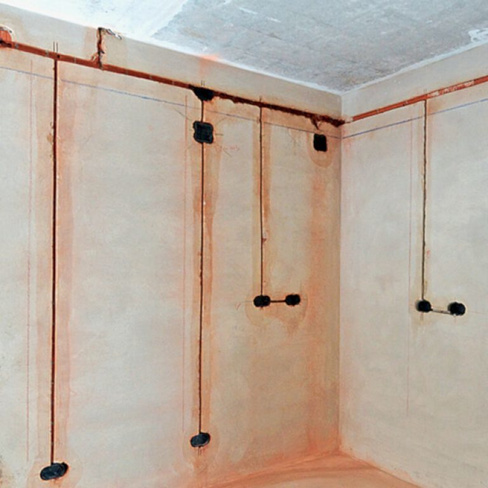

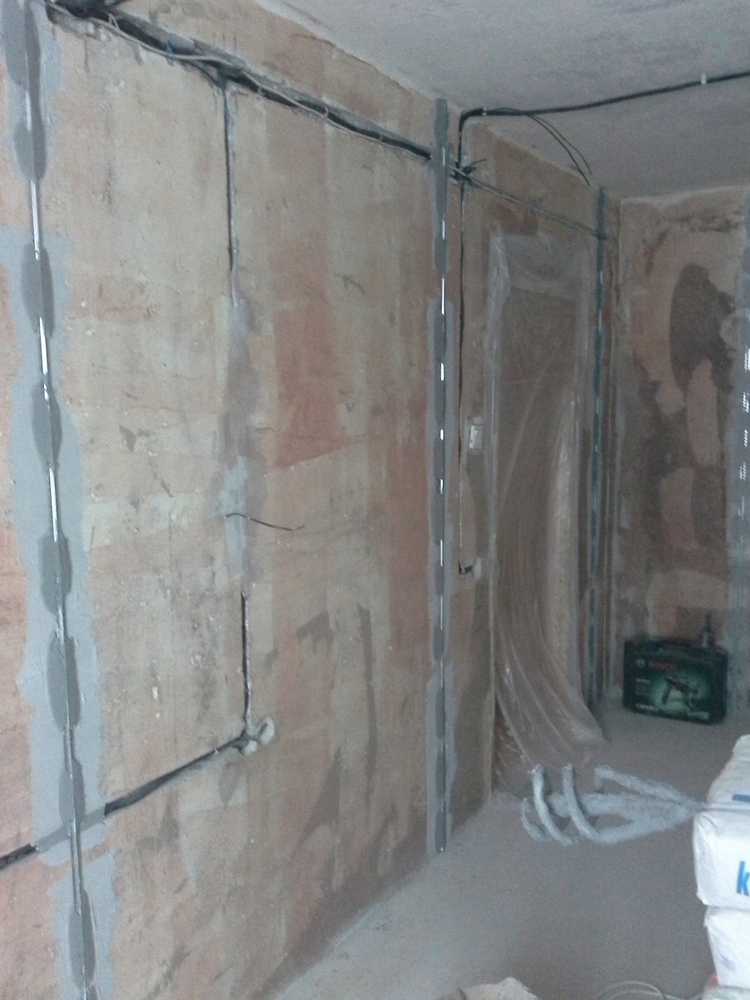

Фото штробления стен под проводку
