Схема отопления частного дома с газовым: Схема системы отопления частного дома газовым котлом

Содержание

обзор лучших вариантов и их сравнение между собой

Строите новый или ремонтируете старый дом, и дело дошло до системы обогрева? Не знаете, какой тип разводки лучше выбрать? Правильно составленная схема отопления от газового котла в двухэтажном доме – залог не только тепла и комфорта в зимнее время, но и бесперебойной работы оборудования.

Грамотный проект отопления учитывает множество факторов — от климата и финансовых возможностей, до необходимости точечной настройки и эстетических вопросов. В этой статье мы разберём по деталям все возможные типы отопительных систем, приведём и сравним готовые схемы с наиболее удачным набором параметров для разных случаев, а также укажем возможности их модификации.

Содержание статьи:

  • Виды частных газовых отопительных систем
    • Одно- и двухтрубные схемы подключения
    • Открытые и закрытые системы
    • По виду обогревательных приборов
    • По типу циркуляции теплоносителя
    • Горизонтальная и вертикальная разводка
  • Дополнительное оборудование — преимущества и недостатки
  • Лучшие схемы для двухэтажного дома
    • Однотрубная Ленинградка — надёжно и дёшево
    • Петля Тихельмана с принудительной циркуляцией
    • Коллекторное подключение и смешанные системы
    • Вертикальная гравитационная схема
  • Выводы и полезное видео по теме

Виды частных газовых отопительных систем

Существует множество параметров, определяющих тип отопительной системы, в качестве основного теплогенератора – это только первый шаг. Обустроить контур отопления можно, соединив все приборы одной трубой, либо провести отдельные магистрали подачи и обратки.

Также, строение системы зависит от используемых обогревательных приборов, типа расширительного бака, планировки и площади дома. Кроме того, можно разбить систему на несколько отдельных контуров и предусмотреть возможность естественной циркуляции на случай отключения света, и многое другое.

Грамотно спроектированная и смонтированная котельная – залог комфортной температуры в доме в отопительный период и бесперебойной работы оборудования

Подробнее все возможности, преимущества и недостатки каждого типа систем рассмотрим ниже.

Одно- и двухтрубные схемы подключения

В пределах этих двух типов можно выделить 5 принципиальных схем подключения.

Рассмотрим их в порядке возрастания сложности конструкции и стоимости:

  1. Простая однотрубная.
  2. Однотрубная «Ленинградка».
  3. Двухтрубная тупиковая.
  4. «Петля Тихельмана».
  5. .

Простейшая подключения радиаторов подразумевает, что теплоноситель попадает во второй радиатор только после того, как пройдёт первый, и так далее. Может быть включен в такую систему и тёплый пол – его подключают последним, от обратки самой дальней батареи.

Такой вариант позволяет максимально сэкономить на трубах, фитингах и запорной арматуре, а также гарантирует проток теплоносителя через все радиаторы

Простую однотрубную схему можно не только составить и рассчитать, но и смонтировать самостоятельно. Кроме того, её несложно оборудовать с возможностью естественной циркуляции.

Однако, такая система имеет серьёзный недостаток: температура с каждой батареей заметно снижается, и отрегулировать это никак невозможно. Если краном-терморегулятором ограничить температуру подачи на первый радиатор, пропорционально снизится температура во всех – частично выручает лишь увеличение количества секций последних радиаторов.

Но в двухэтажных домах, как правило, площадь существенная и системы слишком длинные, чтобы такая схема работала продуктивно. Из-за невозможности настройки простая однотрубная система практически не используется.

Усовершенствованная однотрубная схема, так называемая «Ленинградка», предусматривает на каждом радиаторе. Таким образом, часть теплоносителя проходит мимо радиатора, и в следующий попадает более горячая смесь.

Установив регулировочную и запорную арматуру на подачу, обратку и байпас каждой батареи, можно регулировать температуру в отдельных помещениях

Если в схему добавить краны и терморегуляторы, получается система, средняя и по цене, и по функционалу между простой однотрубной и двухтрубной – довольно популярное решение.

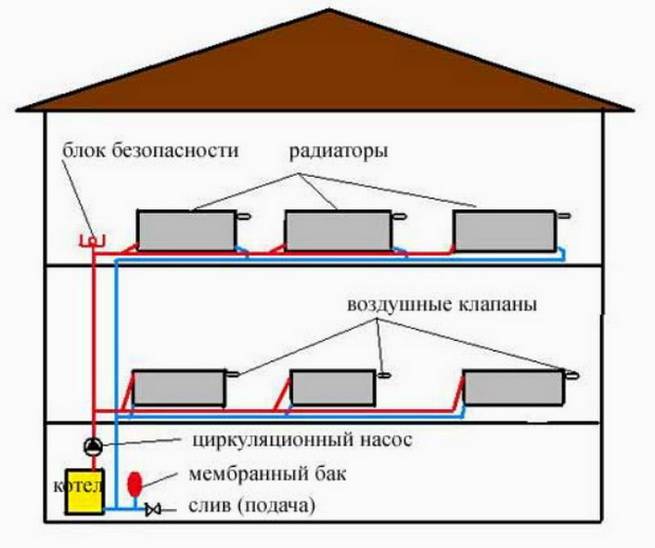

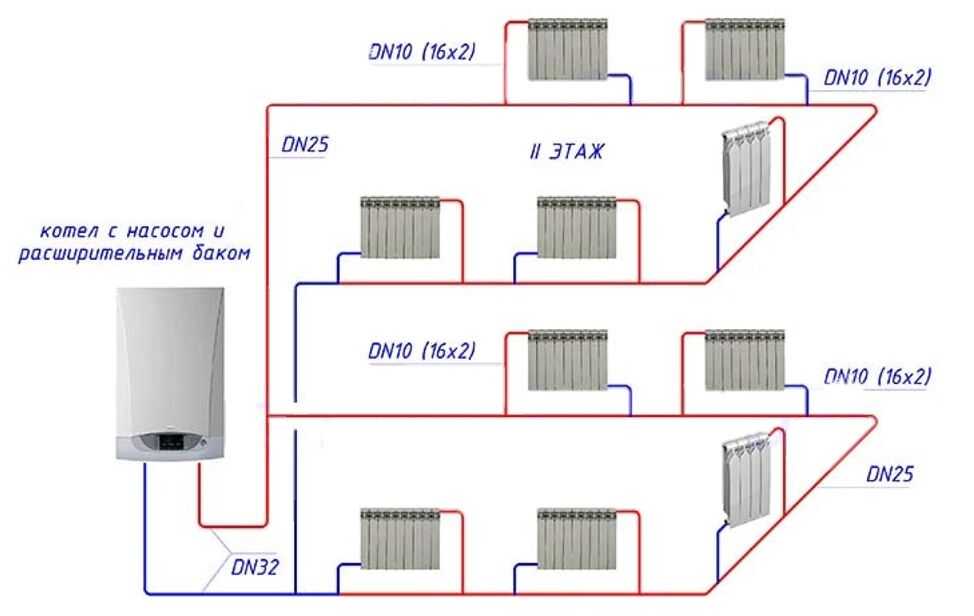

Двухтрубная система подразумевает разделение подачи и обратки на две отдельные трубы, подведенные к каждому радиатору. Материалов потребуется значительно больше, но горячий теплоноситель не будет смешиваться с обраткой, а потому эффективно прогреет гораздо большее количество батарей.

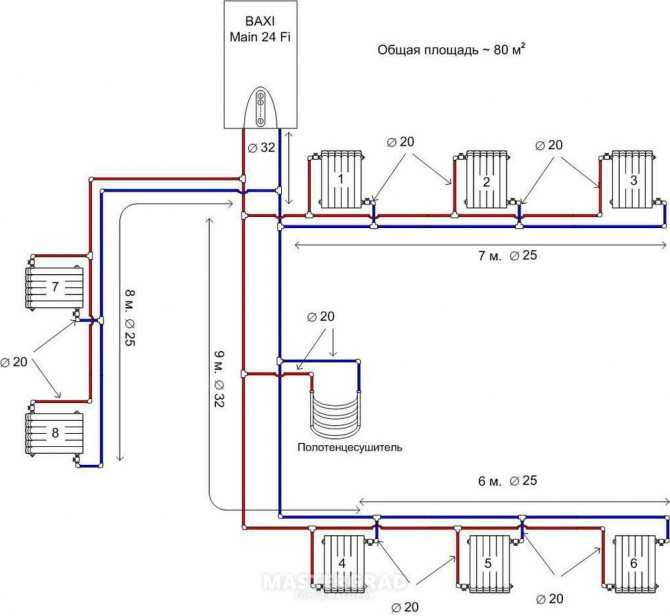

Тупиковые ветви удобно прокладывать там, где нет возможности закольцевать помещение трубами, например, из-за балконной двери. Направление потоков в подаче и обратке получается встречным, а потому есть вероятность, что вода пойдет по пути наименьшего сопротивления и замкнёт круг циркуляции уже через первый радиатор, а в остальные не попадёт совсем.

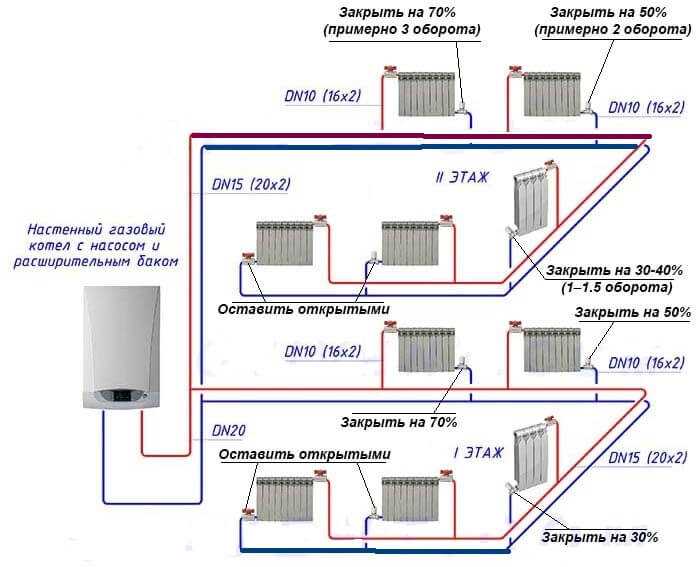

Решается проблема использованием балансировочных вентилей, а также труб меньшего сечения для подключения к радиатору, чем для магистралей.

Можно использовать комбинировать разные схемы: здесь в цокольном этаже проведены тупиковые ветви, на первом – петля Тихельмана, а на втором – коллекторное подключение

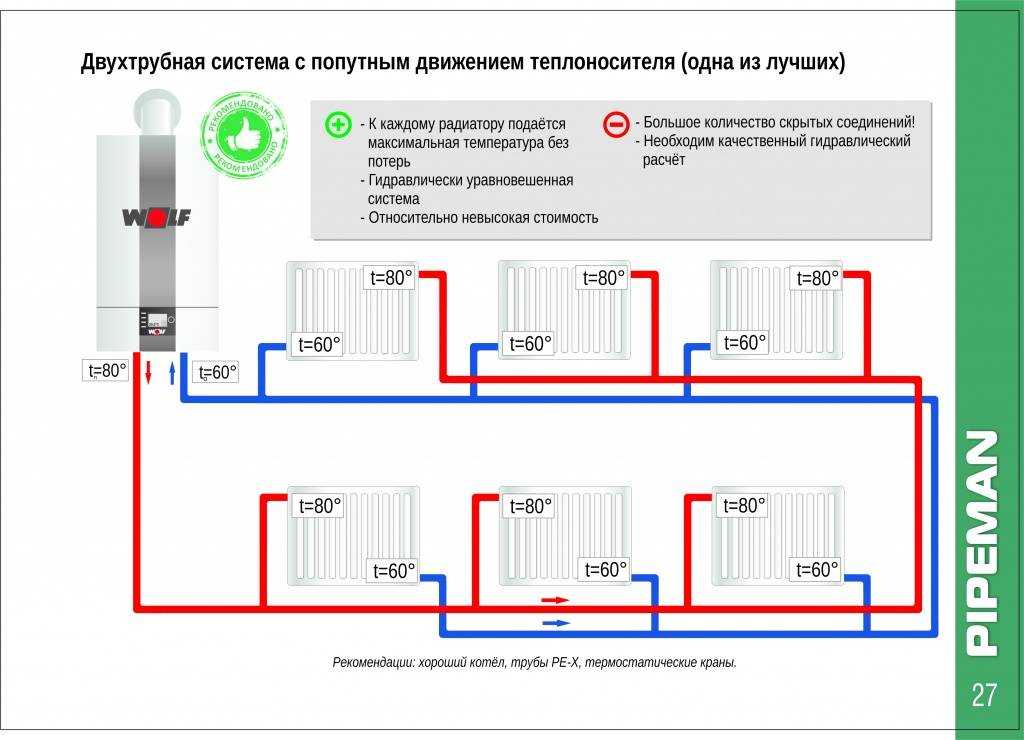

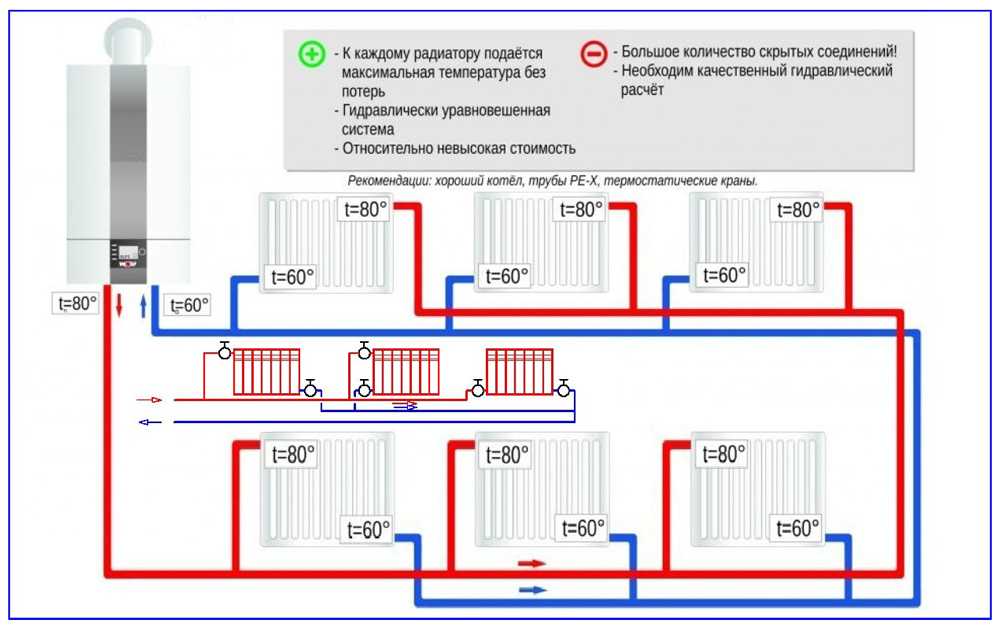

Петля Тихельмана – самое удачное и популярное решение по соотношению стоимости и эффективности. Её отличие в том, что направление потока в подаче и обратке параллельное, следовательно, через какую батарею бы ни шел теплоноситель, длина круга циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате, все батареи греют равномерно, но каждую из них можно отдельно отрегулировать или полностью отключить без ущерба для работы системы.

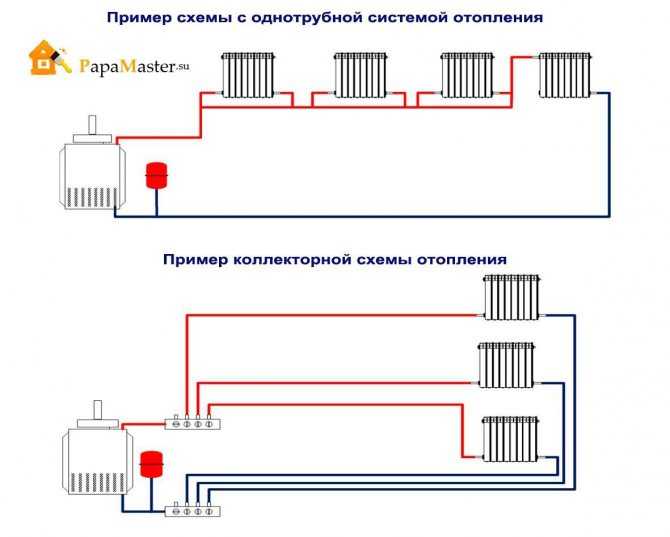

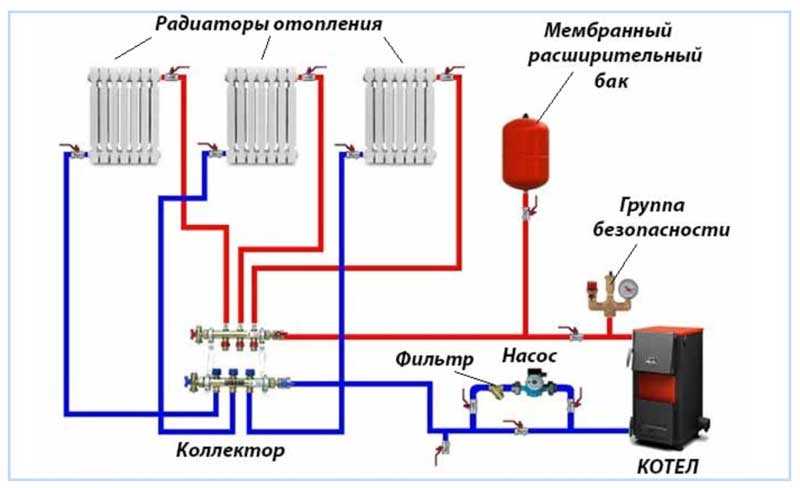

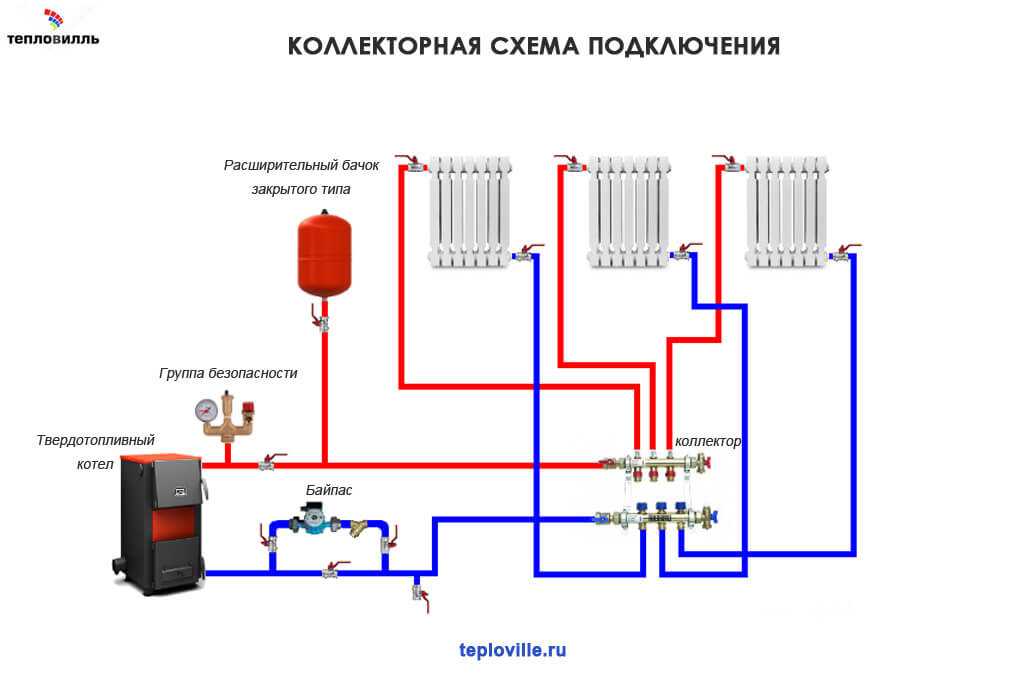

Коллекторная схема подразумевает наличие двух коллекторов, для подачи и обратки, от которых лучами разведены пары труб к каждому отопительному прибору. Для наилучшей эффективности располагают так, чтобы расстояние от него до каждого прибора отопления было примерно одинаковым. Обычно на каждый этаж устанавливается отдельный коллектор.

Только в такой системе на каждую батарею будет подаваться теплоноситель одинаковой температуры, и именно ей проще всего управлять, менять мощность обогрева отдельных точек.

Основной недостаток лучевой схемы подключения – необходимость большого количества труб, что не только повышает стоимость, но и усложняет монтаж. С другой стороны, подводка таких систем полностью скрыта, а это выглядит эстетично.

Ещё один важный момент – коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже при энергонезависимом котле, отопление отключится, как только отключат свет и остановится насос.

Для настройки лучевой системы не нужно подходить к каждому прибору: все краны собраны в коллекторном шкафу, необходимо их лишь точно промаркировать при подключении

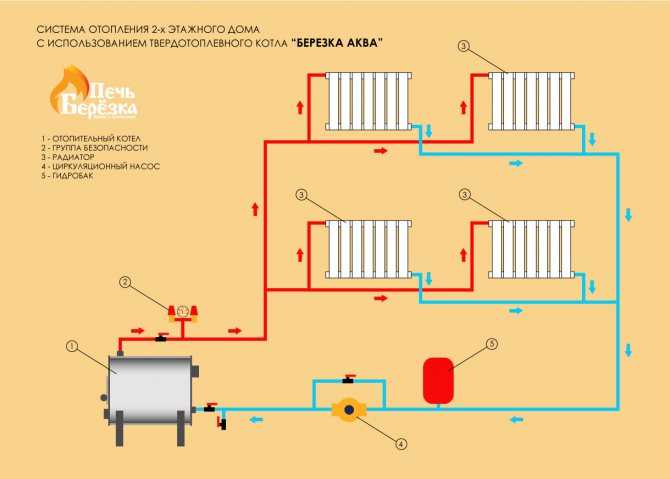

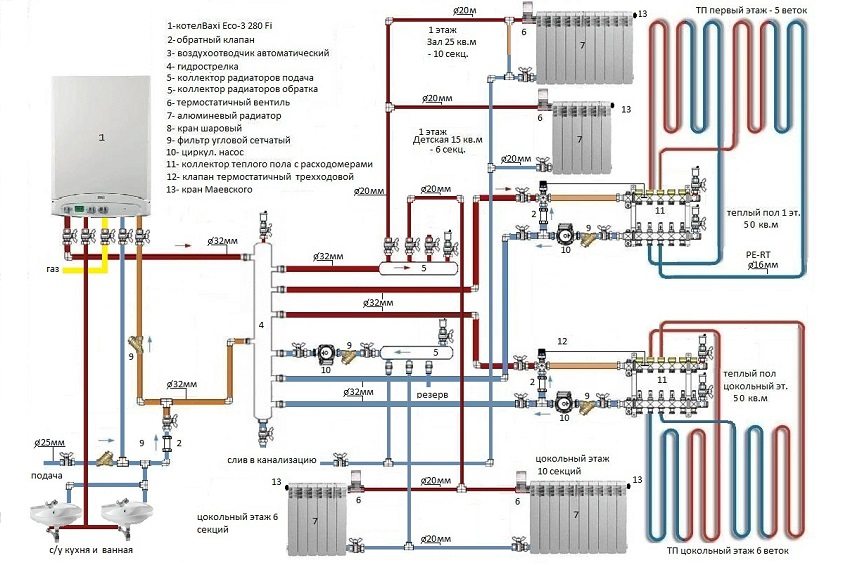

Часто в двухэтажных домах используют разные схемы разводки отопления для разных помещений, в зависимости от их планировки, площади и используемых отопительных приборов.

В двухэтажном доме однотрубные проекты, с единой трубой подачи, практически не используются, потому как последние радиаторы в контуре работают крайне неэффективно. В зависимости от площади дома, отдельные контуры соответствуют каждому этажу, нескольким или даже каждой комнате.

Также принято отделять контур радиаторов от тёплого пола, в силу необходимости разного рабочего давления и температуры.

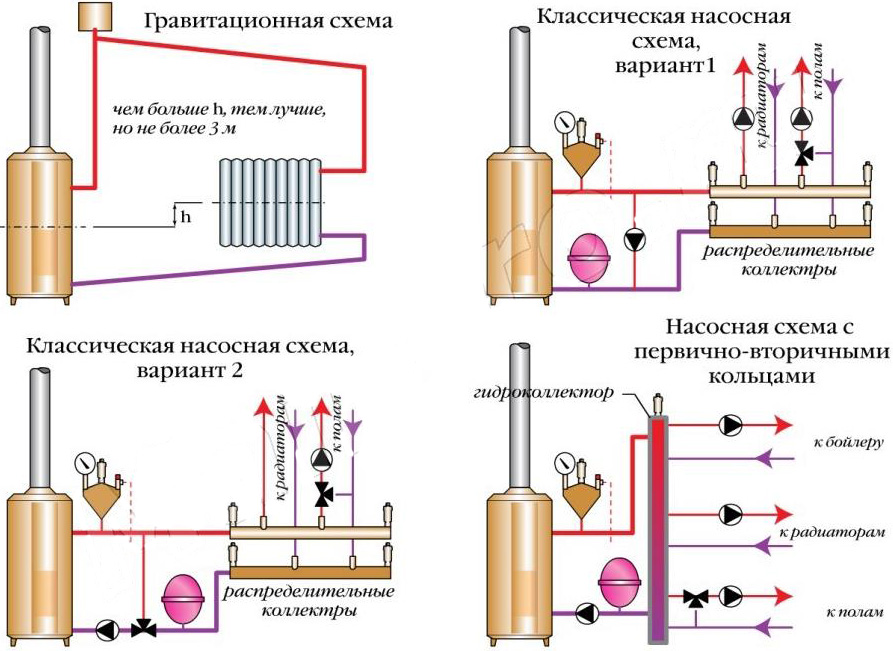

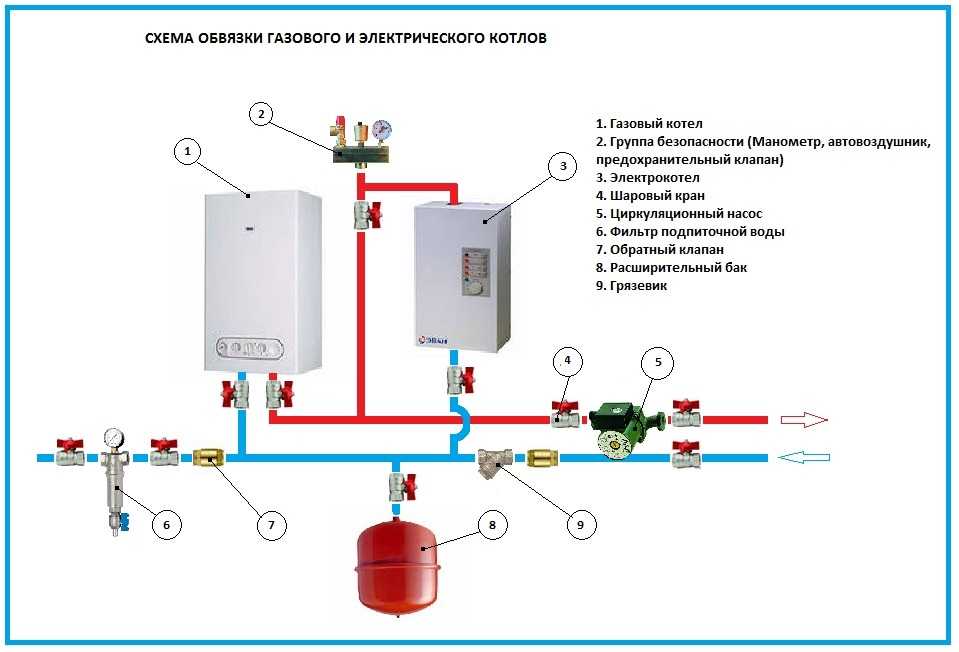

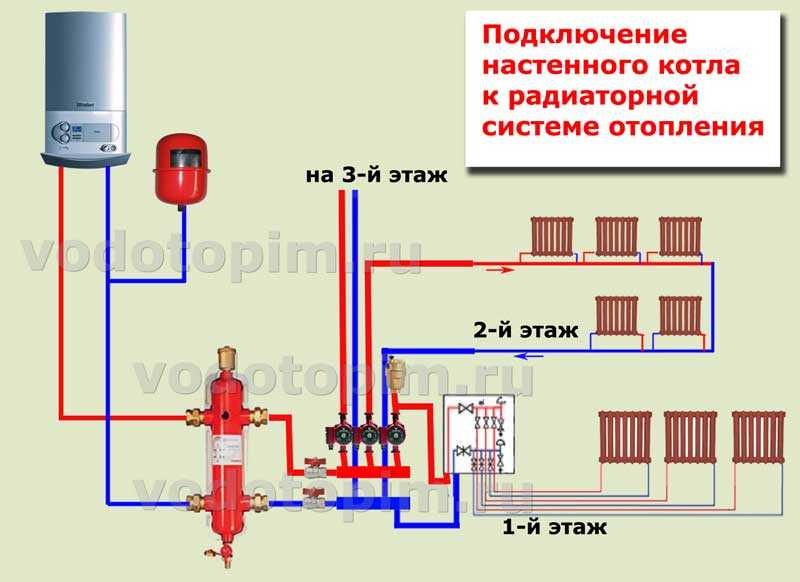

Деление подачи из котла на разные контуры может осуществляться через гидрострелку, коллектор, либо их сочетание. Первая обеспечивает потоки разного давления и температуры для разных систем, второй же эффективен для контуров с однотипными приборами, например, лучевого подключения радиаторов.

Открытые и закрытые системы

Этот параметр указывает, есть ли контакт теплоносителя с воздухом, и определяется типом .

Расширительный бак компенсирует увеличение объёма жидкости при нагревании, предотвращая повышение давления в системе. Бак открытого типа имеет отверстие сверху и работает просто за счет запаса объёма, наполняясь до разного уровня. Чтобы вода из него не переливалась по принципу сообщающихся сосудов, такой бак должен быть установлен в самой верхней точке системы. В двухэтажном доме, как правило, это верхушка стояка подачи.

Недостатков у такой системы немало. Теплоноситель контактирует с открытым воздухом, а значит – испаряется и обогащается кислородом. Как следствие – запрещено заполнять такую систему антифризом, воду нужно будет регулярно доливать, а лишний воздух постоянно провоцирует коррозию и воздушные пробки. Кроме того, при выносе на чердак бак требует тщательного утепления, а в помещении 2 этажа замаскировать его проблематично.

В современные газовые котлы расширительный бак закрытого типа может быть уже встроен – это экономит место и облегчает подключение

Закрытый расширительный бак герметичен, состоит из двух камер, разделённых мембраной. Он работает за счет способности воздуха к сжатию: когда система нагрета, вода занимает большую часть бака, давление в воздушной камере повышается. При остывании именно это давление выталкивает воду обратно в систему.

Такой расширительный бак можно установить в любой точке системы, чаще всего – на обратной линии, перед насосом. Система с закрытым баком абсолютно герметична, её можно заполнить даже токсичным раствором этиленгликоля. Даже обычная вода в таких условиях постепенно очищается от примесей и растворённых газов, превращаясь в практически идеальный теплоноситель.

По виду обогревательных приборов

В одну систему отопления могут быть включены разные приборы: радиаторы, тёплый пол, конвекторы и другие. Их можно комбинировать даже в пределах простейшей однотрубной схемы, но вот с гравитационным типом циркуляции лучше использовать обычные батареи.

Все встроенные в пол приборы отопления принято называть конвекторами. В них теплоотдача происходит за счет циркуляции воздуха в полостях прибора

Тёплый пол – это не только приятно и удобно, но и экономно, поскольку тёплый воздух заполняет нижнюю, жилую часть помещения, а под потолком остывает. Особенно незаменимо такое решение, если в доме есть ребёнок. Также их часто устанавливают в санузле и на кухне.

Системы, состоящие только из , могут быть оборудованы только в хорошо утеплённых зданиях и в умеренном климате, иначе в мороз либо в доме будет прохладно, либо ходить по раскалённому полу будет невозможно. Как правило, в одной схеме комбинируют тёплые полы с небольшим количеством радиаторов — это и красиво, и экономно, и удобно.

Радиаторы наиболее популярны не зря: они работают и на излучении тепла от наружной плоскости, прогревая воздух и предметы перед собой, и по конвекционному принципу, пропуская через рёбра потоки воздуха.

Эффективность работы радиатора зависит от подключения труб подачи и обратки, а следовательно – распределения потоков теплоносителя в секциях

Основным недостатком традиционных батарей является сложность их размещения без нарушения дизайна интерьера, ведь любые маскировочные экраны снижают эффективность.

По типу циркуляции теплоносителя

Вода или антифриз по системе чаще всего перемещаются от циркуляционного насоса: он создаёт необходимый напор, обеспечивая быстрый, эффективный и равномерный прогрев. Однако, наличие насоса делает любую систему энергозависимой – то есть в случае отключения электроэнергии, отопление тоже отключится.

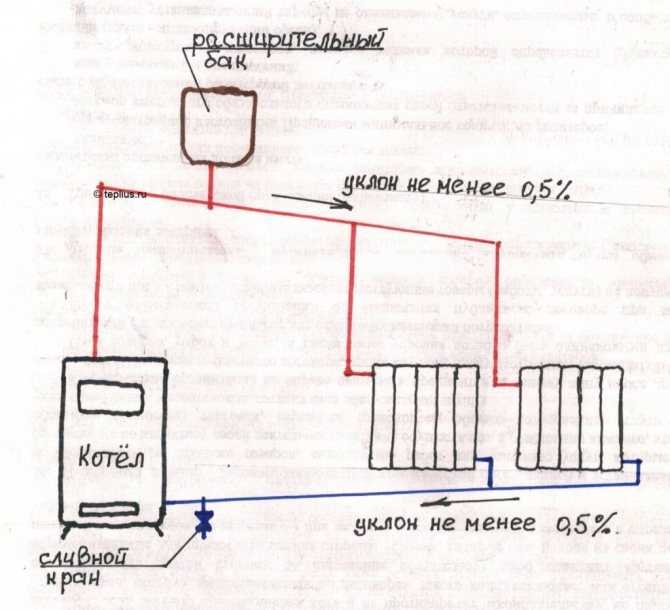

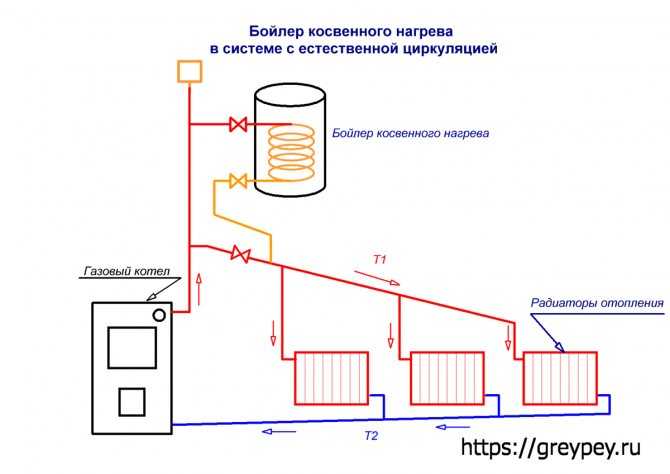

Альтернативный вариант – гравитационные системы. Они сконструированы таким образом, что теплоноситель циркулирует за счет повышения плотности при остывании, а также под силой гравитации – за счет уклона всех труб контура.

Стояки отопления (4) и обратки (5) должны быть меньшего диаметра, чем магистрали (3 и 6), а расширительный бак (7) устанавливается либо в начале подачи (2), либо перед котлом (1)

Такая схема отопления частного двухэтажного дома с энергонезависимым газовым котлом будет работать, даже если электричество вообще не подключено, но скорость циркуляции, а значит, и эффективность, будут значительно ниже. Кроме того, медленный поток оставляет гораздо больше осадка на стенках системы.

Интересна способность систем с естественной циркуляцией к самонастройке: чем холоднее в доме, тем быстрее остывает теплоноситель в батареях, повышается разница температур подачи и обратки, а значит и скорость потока, и эффективность работы отопления.

Если регулярные отключения света – суровая реальность, а дом небольшой, лучшее решение – система со смешанным типом циркуляции. План её должен быть рассчитан, как для гравитационной системы – с уклонами труб, котлом в нижней точке и т.д.

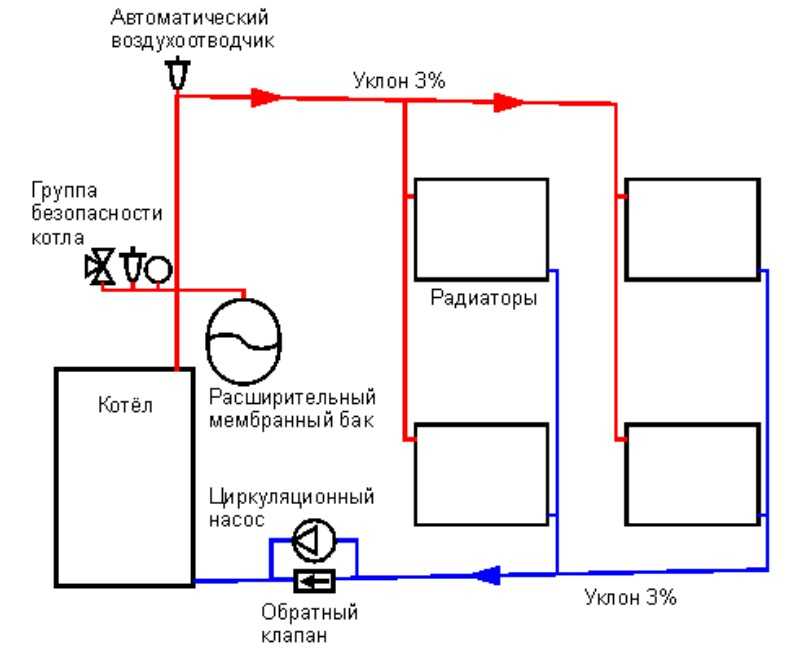

Для установки циркуляционного насоса предусматривают специальный «карман» — байпас перед котлом, переключение типа циркуляции осуществляется с помощью кранов

Можно в такой системе установить и тёплые полы, но они будут работать только тогда, когда включен насос.

Горизонтальная и вертикальная разводка

В двухэтажном доме обойтись только горизонтальными трубопроводами не получится – как минимум один стояк на второй этаж должен подавать теплоноситель. Но тип разводки в целом это не меняет.

Горизонтальная разводка может быть выполнена в пределах каждого этажа. При ней трубы соединяют все радиаторы одного уровня в единую цепь. Она наиболее универсальна и популярна, реализуема при любой планировке.

Различают также верхнюю и нижнюю разводку, которая касается вертикальной части трубопровода. Для систем с гравитационным типом циркуляции подходит только верхняя

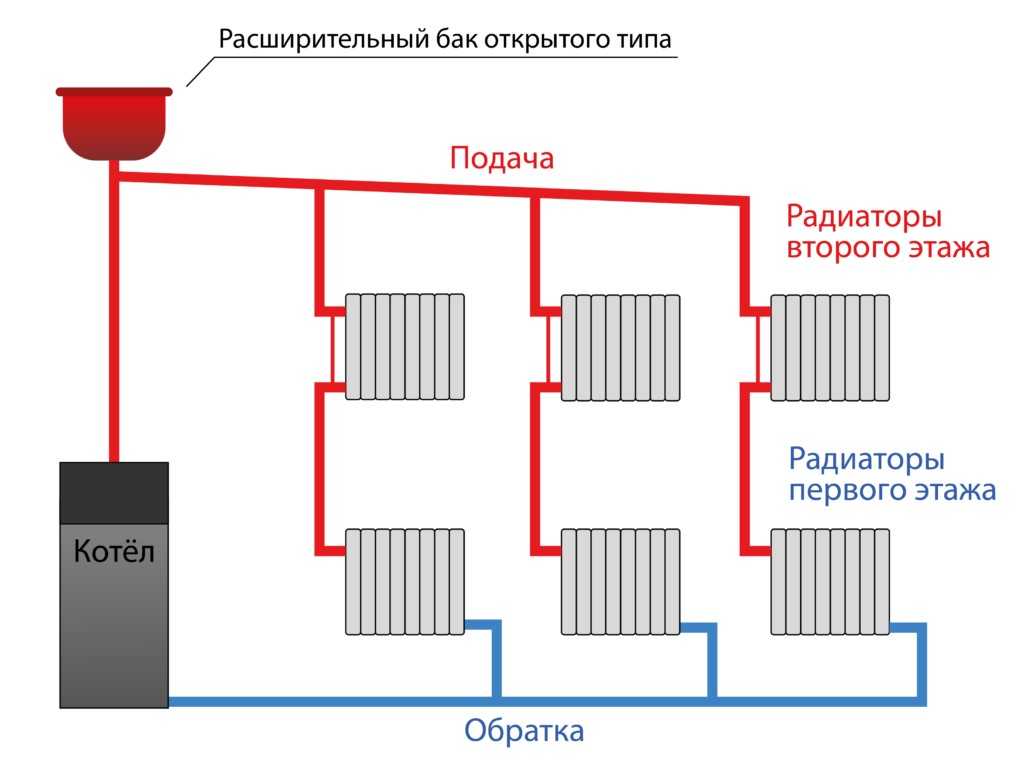

Представить себе однотрубную вертикальную разводку просто на примере системы отопления многоквартирных домов. Планировка каждого этажа, в том числе, расположение радиаторов, в них идеально совпадает. Каждая батарея соединена стояком с такой же у соседей снизу и сверху, а горизонтальных труб отопления в квартире нет.

Если в вашем доме планировка позволяет расположить все радиаторы точно друг над другом, вертикальная схема будет работать эффективнее, особенно при гравитационном типе циркуляции. К тому же, стояки проще замаскировать, чем горизонтальный трубопровод.

Однако, при монтаже системы понадобится много раз пересекать перекрытия, а это сложнее, чем провести трубу сквозь стену.

Дополнительное оборудование — преимущества и недостатки

Любую схему отопления можно усовершенствовать, добавив в неё краны-терморегуляторы для настройки работы каждой батареи, термостаты, гидравлическую стрелку, циркуляционный насос для каждого контура, другие дополнительные приборы.

Краны Маевского и воздухоотводчики на верхушке каждого стояка обязательны в системах с закрытым расширительным баком. Каждый дополнительный прибор делает систему эффективнее, экономнее, даёт возможность более тонкой и удобной настройки.

Стоит помнить, что чрезмерное усложнение системы не только повышает её стоимость, но и существенно увеличивает риск поломки

Используйте только необходимые компоненты, ведь чем меньше агрегатов, тем ниже вероятность выхода из сртоя одного из них и остановки системы.

Лучшие схемы для двухэтажного дома

В каждом конкретном случае необходима разработка индивидуального проекта отопления, который обеспечит эффективную и экономную работу.

Чтобы правильно сделать выбор, следует учесть такие факторы:

  • климат и качество утепления здания;
  • количество и назначение помещений. Везде ли необходим постоянный и равномерный нагрев;
  • стабильность подачи электроэнергии и наличие генератора во многом определяют тип циркуляции;
  • индивидуальные пожелания жильцов – тёплые полы или стены в отдельных помещениях или по всему дому и т. п;
  • планировку помещений – реализуема ли разводка по периметру;
  • дизайнерские требования и стадия ремонта. Во многих случаях все трубы, а порой и отопительные приборы можно скрыть в полу и стенах;
  • бюджет — смета за обустройство отопления в одном здании может отличаться в разы и десятки раз.

Ответив на все эти вопросы, и зная особенности разных схем, вы получите представление о необходимом варианте.

Не гонитесь за чрезмерно сложными схемами: порой примитивные служат надёжнее и не менее эффективно, а в тонкой настройке нет необходимости

Далее предлагаем выбрать одну из проверенных эффективных схем подключения отопительных приборов к котлу и откорректировать её в соответствии с вашей планировкой.

Однотрубная Ленинградка — надёжно и дёшево

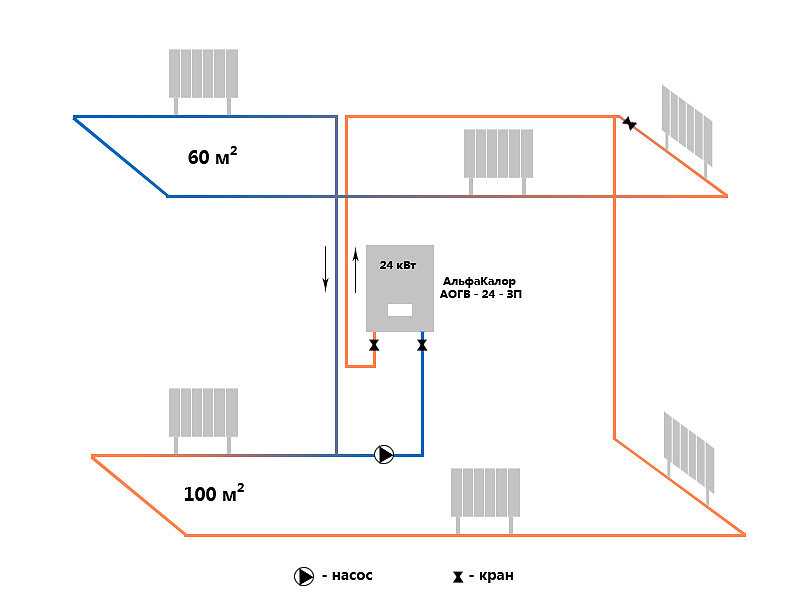

Такая однотрубная схема – одна из самых дешевых, простых и старых, но актуальная и популярная по сей день. Использование только радиаторов позволяет предусмотреть смешанный тип циркуляции на случай отключения света. Для этого газовый котёл должен быть энергонезависимым, все трубы идти с уклоном 5 – 10 мм на 1 м.пог.

Для облегчения настройки можно поставить терморегуляторы на подачу каждой батареи, регулировочные вентили на байпасы батарей. Дополнительный вентиль на стояке даст возможность отключения контура отопления отдельного этажа.

Тёплый пол может быть включен в систему как отдельный, третий контур, или заменить радиаторы на одном этаже. Однако, в таком случае деление потоков должно проходить через термосмеситель или , чтобы пол не нагревался в морозы до 70 – 80 °С, как батареи.

Также учтите, что при отключении электричества будут работать только батареи, а в строго горизонтальном контуре подогрева пола теплоноситель будет простаивать.

Для эффективной работы системы «Ленинградка» необходимо использовать трубы разных диаметров: подачу от котла до деления на отдельные контуры этажей – самая толстая, магистрали этажа средние, а подключение радиаторов – наименьшего диаметра

Главное ограничение при обустройстве такой системы касается отапливаемой площади: дом более 100 м2 не прогревается при естественной циркуляции теплоносителя. Такая система спасёт только от разморозки труб и разрыва теплообменника котла при длительном отключении, но не от холода.

Кроме того, даже с принудительной циркуляцией такой контур отопления практически невозможно настроить, если он включает больше 5 – 7 батарей. То есть для удобства пользования в большом доме необходимо разбить схему на большее количество контуров.

Подробнее об обустройстве однотрубной системы отопления Ленинградка можно прочесть в .

Петля Тихельмана с принудительной циркуляцией

Как мы уже упоминали, эта схема подключения обеспечивает наиболее эффективную работу и удобную регулировку каждого радиатора при сравнительно небольших затратах материалов.

Система может охватывать одной петлёй весь дом, делиться на 2 контура по этажам, как на схеме, либо использоваться только для одного этажа или его части.

Система удобна в настройке и обслуживании, при необходимости часть батарей можно отключить или даже демонтировать, не останавливая котел

Современные радиаторные системы отопления часто обустраиваются по такому плану, если есть возможность замаскировать трубопровод. Кроме того, в один контур можно включить приборы разного типа: радиаторы, конвекторы, тепловые завесы.

Коллекторное подключение и смешанные системы

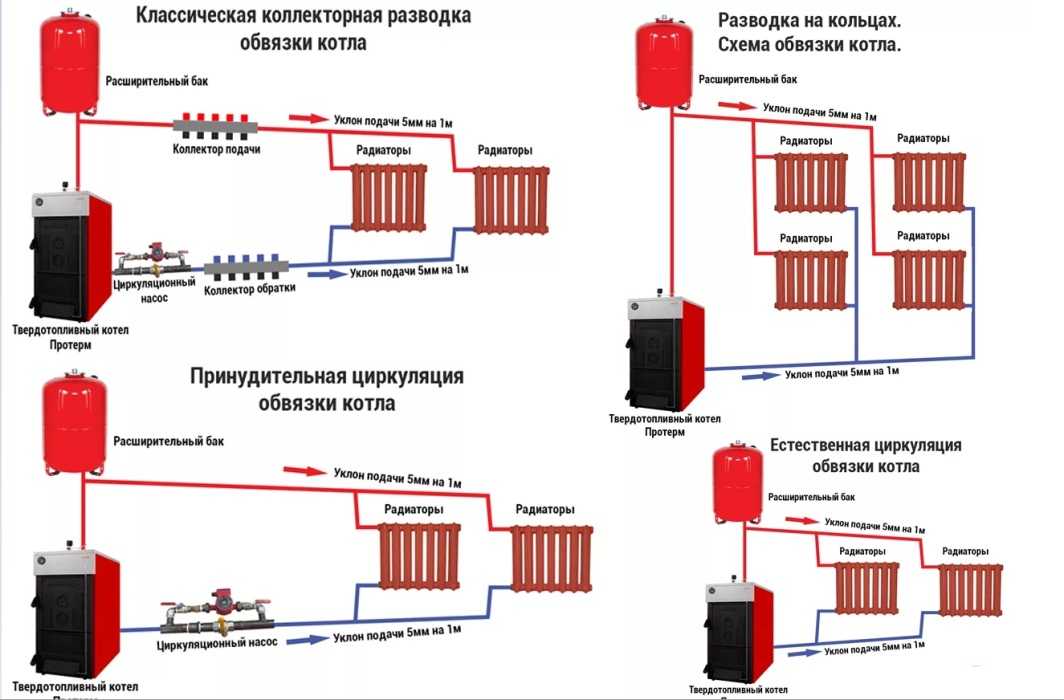

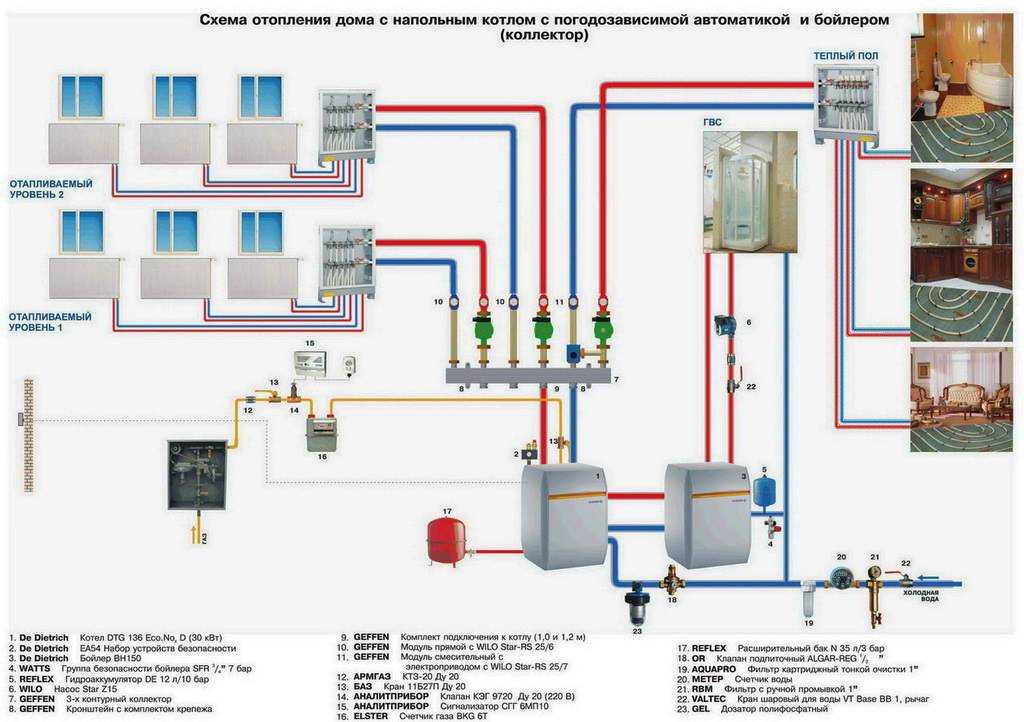

Использование коллектора для разделения не только контуров отопления, но и для индивидуального подключения каждого прибора – самое современное и удобное в использовании решение.

Оно имеет ряд преимуществ:

  • красиво — все трубы спрятаны в полу и стенах;
  • удобно — регулировка любого прибора в коллекторном шкафу;
  • эффективно — на все приборы подаётся одинаково горячий теплоноситель, но каждый из них греет ровно настолько, насколько вам необходимо;
  • универсально — к одному коллектору можно подключать приборы разных типов независимость от планировки.

Главный недостаток такого решения – высокая стоимость и материалов, и монтажа. Труб понадобится гораздо больше, чем для любой другой схемы подключения, да и укладка коммуникаций в пол, особенно если уже залита бетонная стяжка, обойдется немало.

Также стоит учесть, что такое подключение полностью исключает возможность естественной циркуляции.

Для удобства подключения и обслуживания иногда используют трубы разного цвета, красного и синего для подачи и обратки

В двухэтажных домах, как правило, устанавливают по одному коллектору в центре каждого этажа, но при большом количестве отопительных приборов и коллекторов может быть больше. Для систем теплого пола используют отдельные коллекторы, с меньшей температурой теплоносителя.

Вертикальная гравитационная схема

Кроме описанных стандартных вариантов, встречаются и более экзотические, как вертикальная двухтрубная с естественной циркуляцией. Пожалуй, это лучшее решение для двухэтажного дома, в котором часто отключают свет.

Благодаря тому, что в вертикальной системе вода циркулирует легче, чем в горизонтальной, а большой расширительный бак под крышей играет роль коллектора, обеспечен максимально эффективный и равномерный обогрев даже без использования насоса.

Очень важно при обустройстве такой системы использовать трубы разного диаметра, в зависимости от того, сколько радиаторов они обслуживают

Труба подачи горячей воды в расширительный бак и магистраль обратки должны быть самыми толстыми; стояки подачи, питающие 2-й этаж – немного тоньше, нижняя их часть, на 1м этаже – ещё меньшего диаметра, а трубы подключения радиаторов – с наименьшим сечением.

Выводы и полезное видео по теме

Увидеть, как на практике реализуется двухтрубная схема в 2-этажном доме, можно на этом видео:

Об обустройстве комбинированной системы с радиаторами и теплым полом можно узнать тут:

А это видео пригодится тем, кто собирается обустроить отопление с гравитационным или смешанным типом циркуляции:

Подводя итог можно сказать, что идеальной и универсальной схемы отопления не существует: в каждом конкретном случае нужно учитывать множество факторов и расставлять приоритеты. Мы вам постарались описать все доступные варианты, чтобы сделать выбор проще и правильнее.

А какая схема отопления в вашем доме? Насколько вы ей довольны и что хотели бы изменить? Присоединяйтесь к обсуждению ниже.

проект и схема отопления загородного дома газом, что нужно из оборудования и приборов, фото и видео

Содержание:

1. Преимущества газового отопления частного дома

2. Виды схем газового отопления для дома

3. Устройство и принцип работы газовых котлов

4. Разновидности газовых котлов

5. Проект отопления конвектором

В данной статье будет рассмотрена каждая схема газового отопления частного дома, с описанием сильных и слабых сторон каждой из них. Кроме того, будет перечислен список работ, необходимых для проведения газового отопления.

Преимущества газового отопления частного дома


Газовое отопительное оборудование является далеко не единственным решением, способным решить проблему отопления. Один из наиболее веских доводов в пользу газа – невероятно низкая по сравнению с конкурентами стоимость такого отопления: один киловатт-час тепла, полученный в результате сгорания природного газа, стоит около 20-30 копеек.

Для сравнения: дровяное отопление, которое по своей стоимости находится ближе всего к газовому, в два раза дороже. Такое сравнение не относится разве что к отоплению сжиженным газом, который обходится примерно в 6-7 раз дороже.

Помимо невысокой стоимости, газовые отопительные приборы обладают рядом преимуществ, отличающих их от альтернативных видов отопления:

  • функция автоматического регулирования температуры и возможность поддержания заданного режима;
  • невысокая рабочая температура горения, которая практически исключает риск возгорания деревянных объектов, находящихся рядом с дымоходом.


При таких преимуществах будет гораздо выгоднее выбрать газовое отопление проект основных видов которого будет описан в этой статье. Читайте также: «Проект отопления частного дома — проектируем систему правильно».

Виды схем газового отопления для дома


Газовое отопление классифицируется по-разному, но принципиальных схем только две. Первый тип – это котлы, работающие на газу. Ко второму типу относятся газовые конвекторы (подробнее: «Автономное газовое отопление частного дома — просто и практично»).

Устройство и принцип работы газовых котлов


Принцип работы газовых котлов: при сжигании газа нагревается вода, находящаяся в системе. Дальше вода самотеком или под действием насоса попадает в отопительные приборы, через которые тепло расходится по всему дому. Какое газовое отопительное оборудование для дома стоит выбрать? Это зависит исключительно от вашего желания и ваших же потребностей.

Разновидности газовых котлов


Котлы бывают одноконтурными и двухконтурными. Одноконтурный котел дает возможность обогревать дом. Такое газовое отопление частного дома оборудование которого выполняет только одну задачу, называется одноконтурным, то есть предназначенным исключительно для обогрева. Для функционирования одноконтурным котлам необходимо постоянное наличие теплоносителя в системе.


В схеме двухконтурных котлов присутствует дополнительный контур, позволяющий нагревать воду, используемую в хозяйстве. Дополнительным контуром может выступать проточный нагреватель или накопительный бак, оборудованный отдельными элементами управления. Двухконтурные котлы участвуют как в отоплении дома, так и в его водоснабжении. Использование проточных котлов немного осложнено тем, что температура воды в таком случае регулируется с большими усилиями.


Кроме числа контуров, газовые котлы можно классифицировать по методу обогрева на конвективные и конденсационные. Отличия в работе таких котлов довольно значительные: конвективный котел отдает исключительно тепло, полученное в процессе сгорания газа, а конденсационные котлы способны выдавать дополнительную порцию тепла за счет конденсации на дополнительном теплообменнике, который называется экономайзером.


В чем же заключаются конструктивные отличия этих типов котлов? Конвективный котел боится конденсата, образующегося на теплообменнике. Обосновывается это тем фактом, что в данном виде котлов находятся кислоты, которые при взаимодействии с конденсатом могут привести к нарушению работы котла или появлению серьезных неисправностей. Для предотвращения появления конденсата температура теплообменника должна быть достаточно высокой.

Таким образом, при нормальном функционировании конвективного котла температура теплоносителя в обратке не может быть ниже 60 градусов по Цельсию. В связке с данным типом котлов могут работать настенные радиаторы, конвекторы или регистры. Конвективные котлы не подходят для устройства подпольной системы отопления, поскольку в таком случае у жильцов будут в буквальном смысле слова гореть пятки, но с такими котлами можно устроить отопление загородного дома газом.


Конденсационный котел работает с точностью до наоборот: для его работы нужна именно низкая температура теплообменника. Отдача тепла будет происходить именно в обратном трубопроводе. С таким котлом можно использовать радиаторы или систему водяного подпольного отопления.


Что нужно для газового отопления? Газу для сгорания обязательно нужен кислород. Для забора воздуха в котлах используется естественная тяга или осуществляемая принудительно. При естественной циркуляции воздух попадает в котел непосредственно из помещения.


Газовые котлы с естественной тягой требовательны к помещению, где они установлены: площадь комнаты должна превышать 4 квадратных метра, а входная дверь должна быть широкой.

Котлы с принудительной тягой осуществляют забор воздуха с улицы, а продукты сгорания выводятся наружу через отдельный выход. Преимущества такого котла в том, что его можно установить непосредственно в жилой комнате (прочитайте также: «Какой газовый котел лучше для отопления дома»). Запуск котла любого типа осуществляется исключительно работниками газовой службы. Для лучшей наглядности посмотрите на фото, где хорошо видны отличия разных видов котлов.

Проект отопления конвектором

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.


В газовых конвекторах отсутствует промежуточный теплоноситель, а отопление осуществляется непосредственно в помещение. Для вывода продуктов сгорания конвекторами используются коаксиальные трубы, выведенные на улицу, и с их же помощью в систему попадает воздух, необходимый для горения. Такая схема представляет собой наиболее удобный проект газового отопления частного дома.


Чем хороши газовые конвекторы? В первую очередь, своей неприхотливостью: для установки конвекторов не нужно выделять отдельное помещение под котельную и нет необходимости проводить по дому систему трубопровода. К тому же, стоимость одного конвектора находится почти на одном уровне со стоимостью одного настенного радиатора.


Без минусов, к сожалению, тоже не обойтись. Во-первых, в отдельных закрытых помещениях необходимо будет ставить отдельный конвектор – а для этого понадобится или проведение газа во всем доме, или установка отдельного баллона для каждого конвектора (детальнее: «Отопление дома газовыми баллонами — простое решение по старинке»). Естественно, это повышает риск возникновения пожара. Кроме того, газовые конвекторы неравномерно распределяют тепло: как правило, в верхней части комнаты будет слишком тепло, а пол будет оставаться холодным.

Впрочем, последний недостаток присущ любому типу отопления, кроме системы теплого пола. Конвекторы – это самодельное газовое отопление, и их установка возможна без участия специалистов из газовой службы. Более детальное устройство конвектора и схему его установки можно увидеть на фото.

Газовое отопление частного дома на видео:

ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ: Администрация Байдена-Харриса объявляет о новых мерах по снижению затрат на электроэнергию для семей работающие семьи и поддерживать хорошо оплачиваемые рабочие места и производство в Америке. Вице-президент подчеркнет, как администрация продолжает сокращать расходы на электроэнергию для семей в преддверии зимы. И вице-президент расскажет, как экономический план президента Байдена поможет домохозяйствам позволить себе энергоэффективное оборудование, когда им нужно сделать ремонт дома, чтобы они могли сэкономить деньги на счетах за коммунальные услуги на долгие годы.

Эти шаги предоставят дополнительную поддержку семьям с низким и средним доходом и дополнят налоговые льготы, которые семьи и владельцы зданий могут использовать в соответствии с Законом о снижении инфляции для установки энергосберегающего оборудования и модернизации зданий. Экономический план президента Байдена направлен на снижение затрат на электроэнергию для американских семей, чтобы они могли сохранять свои дома теплыми зимой и прохладными летом, особенно в условиях, когда население по всей стране борется с экстремальными температурами и неустойчивой погодой, вызванной изменением климата.

Новые меры по снижению расходов на электроэнергию для семей включают:

  • Новые ресурсы для Программы помощи в области энергоснабжения малоимущих (LIHEAP):  Министерство здравоохранения и социальных служб (HHS) через Управление по делам детей и семей (ACF) сегодня объявила о помощи в размере 4,5 млрд долларов, чтобы помочь американским семьям снизить расходы на отопление этой зимой. Средства LIHEAP пойдут штатам, территориям и племенам. В дополнение к покрытию расходов на отопление дома этой зимой и неоплаченных счетов за коммунальные услуги, программа поможет семьям сделать рентабельный ремонт дома, чтобы снизить свои счета за отопление и охлаждение. В прошлом году LIHEAP обслуживал более 5,3 миллиона домохозяйств, предоставляя услуги по отоплению, охлаждению и погодным условиям. Эта поддержка особенно важна в зимние и летние месяцы, когда миллионы американцев сталкиваются с экстремальными погодными условиями и стихийными бедствиями. См. здесь для получения дополнительной информации о LIHEAP.

  • Объявление о ассигнованиях штатов в соответствии с Законом о снижении инфляции для повышения энергоэффективности домов:  Министерство энергетики объявило о выделении почти 9 миллиардов долларов на финансирование штатов и племен в рамках новых программ повышения эффективности домов, находящихся в ведении штатов и племен, учрежденных в соответствии с Законом президента Байдена о снижении инфляции. . Финансирование новой программы скидок может поддержать до 1,6 миллиона домохозяйств по всей стране в модернизации домов и квартир для снижения счетов за электроэнергию, в том числе путем установки до 500 000 тепловых насосов и проведения глубокой модернизации зданий с помощью изоляции и электропроводки. В сочетании с примерно 700 000 домов, которые будут защищены от атмосферных воздействий в рамках расширенной Программы помощи в утеплении в соответствии с Законом о двухпартийной инфраструктуре, это позволяет Америке достичь цели кампании президента Байдена по утеплению 2 миллионов домов. В целом, эти программы сделают эти экономичные обновления более доступными для семей с низким и средним уровнем дохода, поскольку штаты набирают обороты для развертывания не менее 12 миллионов тепловых насосов к 2030 году. Благодаря сегодняшнему объявлению штаты теперь могут получить доступ к информации о выделенном им финансировании. , и может приступить к планированию программ по распределению помощи семьям с использованием этих средств.

  • Производство тепловых насосов для повышения энергоэффективности:  Чтобы поддержать прорыв в развертывании тепловых насосов, обусловленный Законом о снижении инфляции, Министерство энергетики также выпустило Уведомление о намерениях и запрос информации о том, как наилучшим образом использовать 250 миллионов долларов США для разрешить больше производства тепловых насосов в Америке, используя полномочия Закона об оборонном производстве, на которые ссылался президент Байден прошлым летом и финансировался президентским Законом о снижении инфляции. Тепловые насосы — это высокоэффективная технология, которая может обогревать и охлаждать дома и здания, используя лишь половину или треть энергии, потребляемой традиционными системами отопления. Тепловые насосы обещают снизить затраты на энергию для всех американских семей, экономя до 500 долларов на счетах за электроэнергию каждый год, одновременно поддерживая хорошие рабочие места, оживляя американское производство, улучшая здоровье населения, смягчая последствия изменения климата и укрепляя национальную безопасность за счет снижения зависимости от энергии. иностранных противников. Семьи могут получить доступ к подробной информации о многих программах поддержки тепловых насосов и модернизации зданий в соответствии с Законом о снижении инфляции на www.cleanenergy.gov.

  • Поддержка высокооплачиваемых рабочих мест : Министерство энергетики объявляет о предстоящем круглом столе с участием работников, предприятий и других ключевых заинтересованных сторон для получения предложений по разработке программы развития рабочей силы на сумму 260 млн долл. США для поддержки энергоэффективности и модернизации зданий, финансируемых Закон о снижении инфляции и двухпартийный президентский закон об инфраструктуре. Опираясь на импульс этих новых программ, Elevate и Relay Network, независимое партнерство миссионерских организаций из США, сегодня взяло на себя обязательство электрифицировать тысячи единиц доступного жилья и обучить более 100 цветных людей, женщин и ветеранов уборки. энергетические подрядчики в партнерстве с производителями тепловых насосов.

  • Активизация действий частного сектора:  Частный сектор использует эту огромную возможность. Сегодня группа компаний во главе с Airbnb, Redfin, Lyft, Duquesne Light Company, Mosaic, Arcadia и Propel сотрудничает с Rewiring America, чтобы запустить образовательную кампанию для своих клиентов и пользователей, чтобы рассказать не менее 10 миллионам американских домохозяйств о возможностях сэкономьте деньги с тепловыми насосами и другими возможностями электрификации зданий, используя калькулятор Rewiring America’s Inflation Reduction Act Calculator и другие инструменты. Кроме того, три компании — Mars, Procter & Gamble и Cargill — сегодня активизировались в рамках сотрудничества по возобновляемым источникам энергии, взяв на себя обязательства исследовать и использовать тепловые насосы на своих промышленных объектах для сокращения затрат и уменьшения загрязнения. А сегодня Министерство энергетики объявило, что Carrier и Trane Technologies стали второй и третьей компаниями, наряду с Lennox, которые выполнили требования Residential Cold Climate Heat Pump Challenge для более высокой производительности в холодную погоду, обеспечивая высокоэффективное отопление при отрицательных температурах.

  • Мобилизация финансирования сообщества:  Новый Фонд по сокращению выбросов парниковых газов Агентства по охране окружающей среды на сумму 27 миллиардов долларов, созданный в соответствии с Законом президента Байдена о снижении инфляции для мобилизации финансирования проектов по сокращению выбросов парниковых газов, экологически чистой энергии и климата, в среду пройдет Национальное общественное слушание. 9 ноября 2022 г., чтобы узнать мнение заинтересованных сторон о том, как эти каталитические федеральные ресурсы могут поддержать развертывание распределенных энергетических ресурсов, включая тепловые насосы, в неблагополучных сообществах. Агентство по охране окружающей среды также опубликовало Запрос на информацию с целью получения комментариев общественности по основным аспектам проектирования Фонда сокращения выбросов парниковых газов.

 Помимо снижения затрат, энергосберегающие и электрические модернизации зданий и бытовых приборов могут уменьшить загрязнение воздуха внутри и снаружи помещений, улучшая здоровье в наших сообществах. Кроме того, они будут ежегодно сокращать выбросы парниковых газов на миллионы тонн, чтобы помочь справиться с изменением климата.

К вице-президенту Харрису присоединятся члены Международной ассоциации работников листового металла, авиации, железнодорожного транспорта и транспорта, которые сотрудничают с Национальной ассоциацией подрядчиков по листовому металлу и кондиционированию воздуха для создания нового онлайн-ресурса для владельцев зданий и операторов, чтобы найти квалифицированную рабочую силу для установки тепловых насосов и других важных обновлений зданий.

###

Бесплатное газовое центральное отопление в рамках государственной программы ECO4

  • Бесплатное газовое центральное отопление

Бесплатное газовое центральное отопление в рамках государственной программы ECO для домовладельцев и частных арендаторов

Предоставляются гранты на бесплатное газовое отопление заплатить за установку газового центрального отопления в домах, в которых раньше не было центрального отопления.

В соответствии с новыми правилами, введенными с началом ECO4 1 апреля 2022 года, дома должны иметь действующее магистральное газоснабжение, чтобы иметь право на получение субсидии на установку бесплатного газового центрального отопления.

Форма заявки на субсидию для центрального отопления

Используйте эту форму, если в вашем доме НИКОГДА не была установлена ​​система центрального отопления до

Шаг 1 из 2

  • 1. Ваши данные

  • Ваша должность*

    MrMrsMissMsDr

  • Ваше полное имя*

    Имя
    Отчество
    Фамилия

  • Ваш домашний адрес*

    Наименование или номер дома и номер StreetAddress 2town или CityCountypost Code

  • Ваш номер телефона*
  • Ваш адрес электронной почты
  • Какое время для вас по телефону?*
    • Утренний
    • Ваша рождения

      ДД

      ММ

      ГГГГ

      Нам нужно это, чтобы подтвердить, что вы имеете право на получение субсидии на отопление

    Вы можете иметь право на бесплатное газовое центральное отопление, если в вашем доме НИКОГДА не было центрального отопления.

    Гранты на бесплатное газовое отопление подлежат бесплатному обследованию вашего дома, чтобы оценить, имеете ли вы право на бесплатное газовое центральное отопление.

    Арендодатели с частными арендаторами могут подать заявку на бесплатное газовое центральное отопление для своей арендуемой недвижимости, нажав ЗДЕСЬ .

    Бесплатное газовое отопление. Как я узнаю, должен ли я внести свой вклад?

    Сумма вашего пособия на бесплатное газовое отопление может быть рассчитана только после полного обследования вашего дома и его системы отопления. Тем не менее, опрос бесплатный независимо от того, соответствуете ли вы требованиям или нет.

    Так как это государственная схема, расчет сложен. Но, говоря простым языком, чем больше будет сокращение выбросов углекислого газа из вашего дома за счет установки центрального отопления, тем больше будет ваш грант.

    Вообще говоря, более крупные дома с большим количеством спален и сплошными стенами (а не полыми стенами) привлекут более высокие бесплатные дотации на центральное отопление. Следовательно, с домовладельцев в квартирах и домах с террасами, скорее всего, попросят взнос.

    После того, как ваша субсидия на бесплатное газовое отопление будет рассчитана, она будет сопоставлена ​​со стоимостью установки центрального отопления.

    Если ваш грант достаточно высок, вы получите бесплатное газовое отопление, в противном случае вас попросят внести свой вклад в покрытие расходов. Если вы решите не вносить свой вклад, вы можете отозвать свою заявку, и это ничего вам не будет стоить.

    Гранты на бесплатное газовое отопление Квалификационные критерии

    1. Бесплатные субсидии на центральное отопление предоставляются домовладельцам и арендаторам частных арендодателей

    Только дома с рейтингом EPC D, E, F или G для домовладельцев и E, F или G для частных арендаторов имеют право на субсидию на центральное отопление. Чтобы увидеть рейтинг EPC своего дома, нажмите ЗДЕСЬ для Англии и Уэльса или ЗДЕСЬ для Шотландии.

    К сожалению, если вы арендуете свой дом у местного совета или жилищной ассоциации, или если вы живете в доме, находящемся в совместной собственности, вы не сможете претендовать на получение субсидии на бесплатное газовое отопление.

    2. Вы или кто-либо, проживающий с вами, должны получать одно из соответствующих государственных пособий, налоговых льгот или других пособий, указанных ниже, ИЛИ соответствовать правилам ECO Flex Rules 9.0003

    • Пенсионный кредит – Гарантийный кредит
    • Пенсионный кредит – Сберегательный кредит
    • Универсальный кредит
    • Налоговый кредит на детей
    • Рабочий налоговый кредит
    • Пособие по трудоустройству и поддержке в зависимости от дохода (ESA)
    • Пособие по поиску работы на основе дохода (JSA)
    • Поддержка доходов
    • Пособие на ребенка (с учетом максимального порогового дохода семьи)
    • Жилищное пособие

    ECO Flex

    В соответствии с правилами ECO Flex ваш местный орган власти может одобрить ваше заявление на получение гранта на бесплатное газовое отопление, если вы соответствуете их правилам.

    Каждый местный орган власти может установить свои собственные правила квалификации грантов на бесплатное газовое отопление.

    3. В вашем доме должна быть одна из следующих систем отопления или ОТСУТСТВУЕТ отопление на момент подачи заявления:

    1. Электрические комнатные обогреватели
    2. Неэффективные электрические накопительные нагреватели
    3. Комнатные газовые обогреватели
    4. Газовая плита с задним котлом
    5. Системы теплого воздуха магистрального газа
    6. Котел на твердом ископаемом топливе с обратным котлом
    7. Электрическое напольное или потолочное отопление (не электрический котел)
    8. Комнатные обогреватели на сжиженном нефтяном газе
    9. Комнатные обогреватели на твердом топливе
    10. Комнатные обогреватели на древесине или биомассе
    11. Масляные комнатные обогреватели

    Система отопления, используемая для оценки того, имеете ли вы право на получение субсидий на бесплатное газовое отопление, — это «Основная система отопления», указанная в Сертификате энергетической эффективности (EPC) вашего дома.
