Монтаж вентиляции через балкон или лоджию — 4 способа

08.12.2020

Содержание

• Установка вентиляции на балконе или лоджии
• 1 вариант. Прокладка воздуховодов
• 2 вариант. Монтаж проветривателя в паре с клапаном
• 3 вариант. Монтаж уличного проветривателя
• 4 вариант. Установка устройства на балконе
• Вывод

Проветривание жилых и производственных помещений – это важная задача, для решения которой применяются вентиляционные установки с различной производительностью. В зависимости от размеров помещения и количества людей, находящихся в нем, подбирается наиболее подходящее оборудование. Таким образом, удается создать наиболее эффективную систему проветривания.

Что касается квартир в многоэтажных домах, их вентиляция осуществляется естественным образом с помощью вентиляционных каналов, прокладываемых при строительстве.

Проблема в том, что с началом использования герметичных стеклопакетов, естественная вентиляция не в состоянии обеспечить полноценный приток свежего воздуха, из-за чего человек может чувствовать слабость и ухудшение сна. Чтобы избежать проблем, вызываемых недостатком кислорода, в квартирах устанавливают приточную вентиляцию на балконе. Ниже мы расскажем, как это делается.

Установка вентиляции на балконе или лоджии

Понятно, что бурить несущую стену в многоквартирном доме – не вариант, поскольку для этого требуется получать разрешение в специализированных органах. Это, конечно, можно сделать, но, если нет знакомых в соответствующей службе, на получение разрушения придется потратить много времени, денег и, конечно, нервов.

Гораздо проще пустить воздуховод через балкон или, например, лоджию. Установив оборудование на балкон, можно избежать всех проблем с бурением, не потеряв при этом в эффективности. При этом способы монтажа могут существенно различаться, в зависимости от расположения стен, наличия утепления, а также, например, от того, установлены ли герметичные стеклопакеты. Существует 4 основных схемы монтажа вентиляция через балкон. Рассмотрим их подробнее.

1 вариант. Прокладка воздуховодов

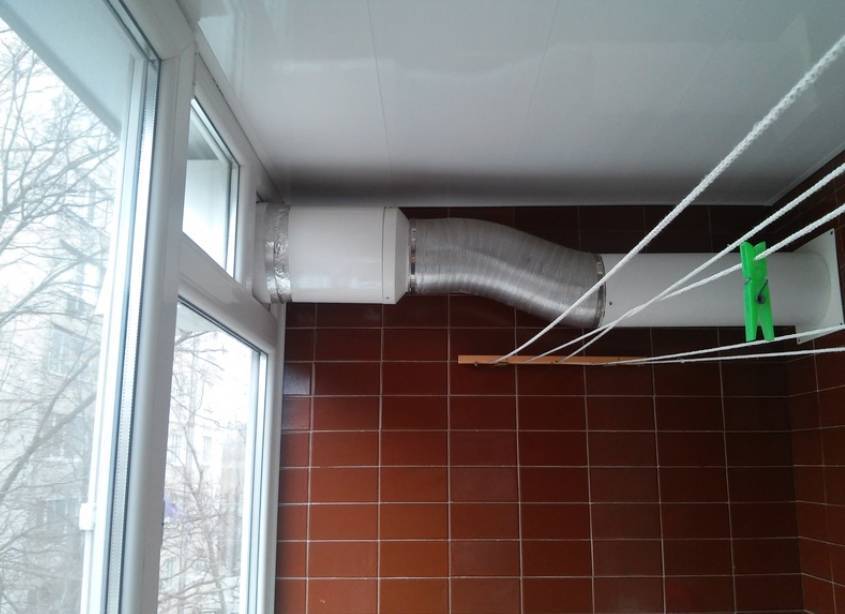

Реализуя данную схему, специалисты бурят 2 отверстия – в стене между помещением и балконом и в самом балконе. Затем с улицы прокладывается воздуховод так, чтобы он соединил две дыры. Трубу пускают либо по стене, либо по потолку – главное, чтобы воздуховод никому не мешал.

Отверстие на улице закрывают решеткой, а в квартире вешают проветриватель. Таким образом воздух подается непосредственно с улицы, всегда оставаясь свежим. Также подобная схема позволяет уменьшить количество пыли, которая скапливается при естественной вентиляции балкона. Из минусов установки вытяжной вентиляции на балконе можно отметить снижение эффективности вентиляции лоджии, а также увеличенную стоимость монтажа.

2 вариант. Монтаж проветривателя в паре с клапаном

Как и в предыдущем варианте, прежде всего, сверлятся 2 отверстия – в балконной стене и на улицу. Затем в отверстии, которое выходит на улицу, устанавливают приточный клапан. Проветриватель устанавливают в комнате. Таким образом воздух сначала очищается и поступает на балкон, а после этого нагнетается в помещение с помощью вентилятора.

Из плюсов данного метода можно выделить:

• Экономится пространство на балконе.
• Стоимость монтажа снижается за счет отсутствия воздуховода.
• Наличие системы вентиляции на балконе позволяет воздуху постоянно оставаться свежим.

Из минусов данного способа принято выделять низкий уровень фильтрации, а также то, что система может полноценно работать только при наличии герметичного остекления на лоджии. Однако, эти недостатки можно полностью свести к минимуму, если выбрать подходящую систему, и проанализировать климатические и экологические условия в районе установки.

3 вариант. Монтаж уличного проветривателя

Данная схема похожа на предыдущую с тем отличием, что клапан типа КИВ устанавливается непосредственно в квартире, а сам проветриватель вешается на стене, которая выходит на улицу. То есть воздух сначала фильтруется и закачивается на лоджию, а затем уже естественным путем попадает в помещение.

Из основных плюсов метода можно выделить то, что у вас появляется принудительная вентиляция на балконе. Согласитесь, что наличие приточной вентиляции лоджии – достаточно практичная вещь. Хотим обратить ваше внимание, что для монтажа на лоджии можно использовать не все устройства, о чем нужно помнить при выборе.

4 вариант. Установка устройства на балконе

При данной схеме проветриватель монтируется на балконе, а воздуховоды и дополнительные клапана отсутствуют. Это позволяет сэкономить на монтаже и покупке оборудования.

Схема предполагает подачу очищенного воздуха на балкон с последующим естественным током в помещение. Минус метода в том, что при проветривании балконную дверь нужно держать открытой. Однако, как вы понимаете, это не является проблемой в районах с теплым климатом или в том случае, если проветривать помещение слишком часто не требуется.

Вывод

Современные вентиляционные системы позволяют обеспечить полноценный приток свежего воздуха практически в любых условиях. При этом не нужно забывать, что качественный монтаж вентиляции могут произвести исключительно профессионалы и поэтому, если у вас нет подобного опыта, рекомендуем выбор и установку оборудования доверить тем, кто в этом разбирается.
