Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.

С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

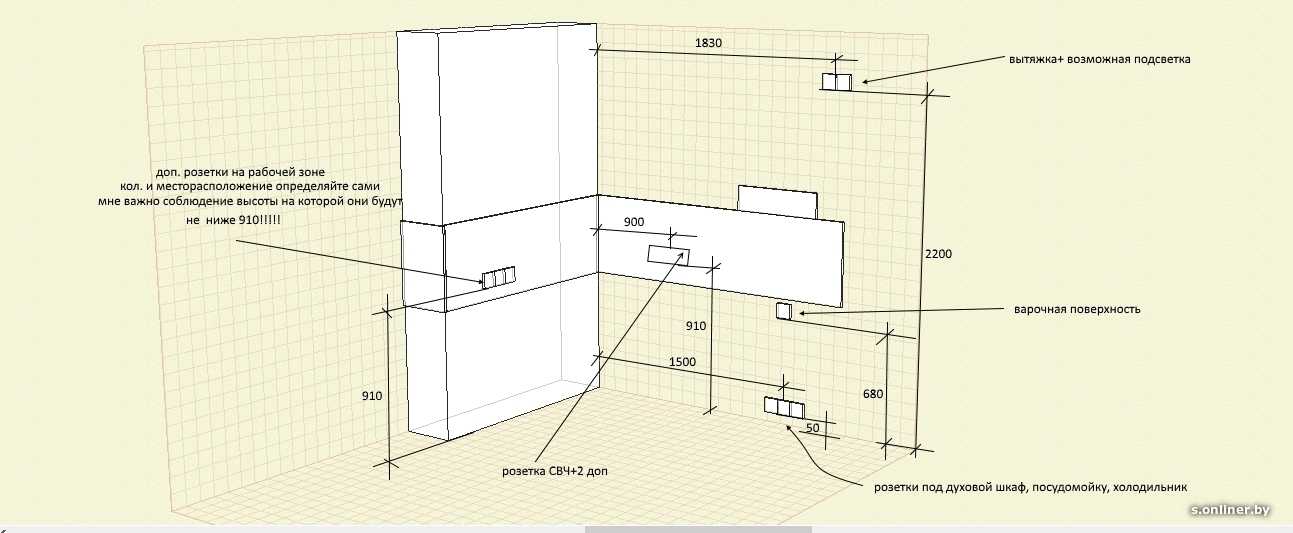

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

  • Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.

  • Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.

  • Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.

  • Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

Сколько розеток на кухне должно быть?

По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

  • Холодильник.

  • Вытяжка.

  • Посудомоечная и/или стиральная машина.

  • Плита и духовка.

  • СВЧ печь.

  • Телевизор.

  • Компьютерная техника и телефон.

  • Стационарные кухонные приборы среднего размера.

  • Мобильная мелкая бытовая техника.

  • Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам

У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

  • электроплита – от 5000 Вт;

  • электродуховка – от 3000 Вт;

  • стиральная машина – от 2000 Вт;

  • бойлер – от 1500 Вт;

  • посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

  • холодильник – от 500 Вт;

  • вытяжка – от 150 Вт;

  • кухонный комбайн – от 500 Вт;

  • блендер – от 100 Вт;

  • электрочайник – от 500 Вт;

  • кофеварка – от 800 Вт;

  • СВЧ печь – от 900 Вт;

  • тостер – от 700 Вт;

  • телевизор – от 100 Вт;

  • ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм2. Они несколько дороже обычного провода, но и более безопасней и надежней.

Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

Какие розетки на кухне бывают?

  • Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.

  • Угловые розетки. Удобный вариант, поскольку не занимают много места.

  • Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.

  • Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.

  • Гнезда для подключения интернета или телефона.

Высота розеток на кухне

Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

  • Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.

  • Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.

  • Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.

  • Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.

  • Техника не должна быть удалена более чем на метр от розетки.

  • Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.

  • Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.

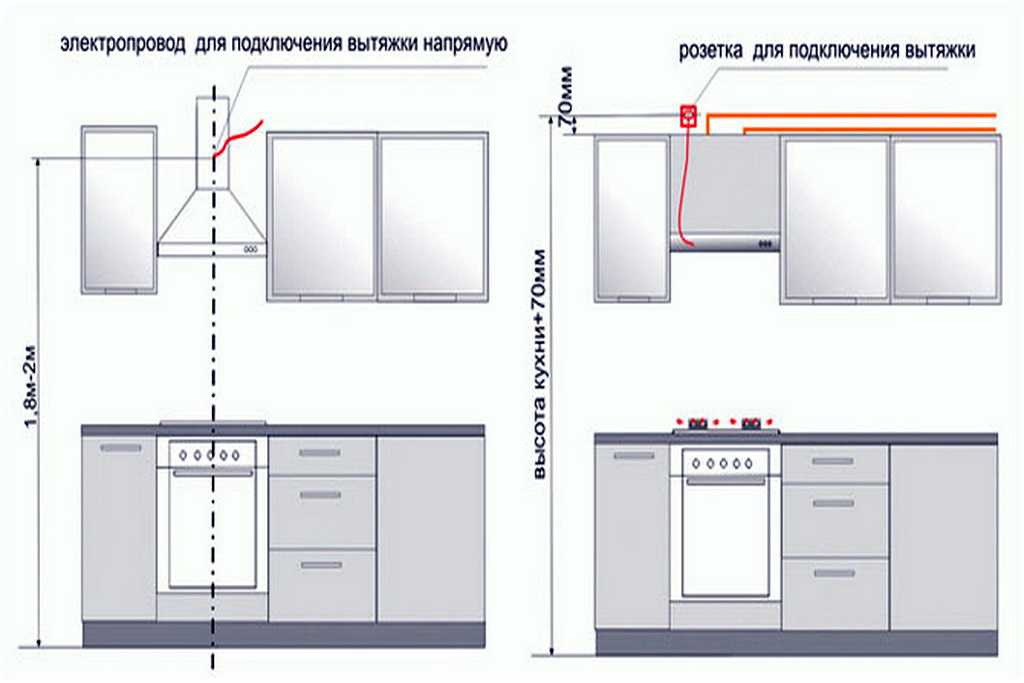

  • Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.

  • Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.

  • Розетка для телевизора располагается рядом с ним.

  • Гнезда в обеденной зоне – под столом, но выше 30 см от пола.

  • Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.

  • Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.

  • Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.

  • Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.

Вернуться к списку советов

Схема расположения розеток и выключателей для встраиваемой техники на кухне


Содержание

  • С чего начать

  • Подключение и электропроводка

  • Высота расположения розеток

  • Розетки в рабочей зоне над столешницей

  • Особенности расположения розеток для различного кухонного оборудования

  • Типы розеток

Современные кухни предусматривают наличие мест для встраиваемой техники и установку светильников местного освещения. Это требует разработки такой схемы расположения розеток на кухне, которая сможет обеспечить удобную и безопасную эксплуатацию установленного оборудования.

Современный рост уровня жизни привел к тому, что в кухнях наших квартир и частных домов используется большое количество бытовых приборов. Кроме них к сети подключаются светильники, вентиляционная вытяжка, аудио и видео техника. При этом каждому потребителю требуется собственное место подключения к электросети через розетку или выключатель.

Правильное расположение розеток, с точки зрения безопасности и удобного пользования, не является единственным условием. Их дизайн должен соответствовать интерьеру кухни в плане цвета и конструктивного исполнения. Количество контактов определяется по типу подключаемой бытовой техники. Кроме того необходимо обеспечить возможность отключения или разъединения при необходимости.

Гарантия лучшей цены!

Покажите расчет от любой компании — и мы гарантировано предложим дешевле.

Скидка 10% при заказе до 1 мая 2023 года.

С чего начать

Для определения мест расположения розеток и выключателей необходимо схематично сформировать комплектацию кухни. Просто на листе бумаги нарисовать, что и где будет установлено. Начните с мест установки мойки, варочной плиты и холодильника. Потом заполните пространство между ними другой бытовой техникой и мебелью. Так вы сразу сможете увидеть примерные места расположения электрических разъемов и установки выключателей. Точное позиционирование, соответствующее нормам безопасности, делают позже.

Из сказанного можно сделать вывод, что решение вопроса электрической проводки следует начинать с комплектации кухни. Определите, что там будет стоять и станет ясно, где и какие розетки нужно устанавливать. При этом учтите, что число разъемов над столешницей должно соответствовать количеству мелкой бытовой техники. Кроме того для каждого светильника и вентиляционной вытяжки должен быть отдельный выключатель.

Перейти в каталог кухонь

В каталоге представлены все фабрики-производители итальянских кухонь от недорогих моделей до премиальных и элитных.



Каталог кухонь


Современные кухни
Классические кухни
Кухни лофт
Кухни прованс
Кухни неоклассика
Кухни ар-деко

Подключение и электропроводка

Вопрос монтажа розеток и выключателей неразрывно связан со скрытой прокладкой проводов и кабелей. Для того чтобы проводка работала без перегрева необходимо произвести расчет нагрузок. Всю бытовую технику мощностью более 2,5 кВт следует запитать по отдельному подводящему кабелю. Розетки для небольших приборов на 500-800 Вт можно объединять в группы с подключением к одной линии. Все выключатели светильников и вытяжки можно присоединять к одному проводу. Потребляемая мощность всегда указана в документации или на прикрепленной к устройству табличке.

При составлении схемы разместите устанавливаемые розетки в желаемых местах и укажите над ними максимально потребляемую мощность. После этого объедините их в группы таким образом, чтобы нагрузки на линии электропроводки были примерно одинаковыми. Нельзя допускать такого, когда розетка плиты, мощного духового шкафа, электрочайника и микроволновки были подключены к одной линии. Высока вероятность одновременной работы этих приборов, при которой возникнет существенная перегрузка.

Высота расположения розеток

Определение уровня установки подключений зависит от типа бытовой техники и необходимости регулярного доступа для разъединения контактов. Рекомендуемые монтажные высоты:

  • разъемы для крупной бытовой техники поднимают на 15-30 см от уровня пола;
  • розетки для часто используемых небольших потребителей размещают на фартуке кухни, при расположении над столешницей на 10-15 см;
  • для подключений светильников, вытяжки и кондиционера – 2 метра, однако это не относится к выключателям, которые ставят в удобном для пользования месте.

При монтаже проводки и установке розеток обязательно предусмотрите наличие заземления. Особенно в случае подключения бытовой техники с металлическим корпусом.

Правильная высота расположения розеток чрезвычайно важна для безопасной и удобной эксплуатации розеток. Поэтому, если вы не уверены в точности своих решений, обратитесь за помощью к специалистам. Профессионал выполнит все необходимые расчеты и примет наиболее оптимальные решения. Переделывать скрытую проводку в случае ошибки обойдется намного дороже, чем стоят услуги такого рода.

Розетки в рабочей зоне над столешницей

Часть стены, расположенную между навесными шкафами и столешницей, называют кухонным фартуком. Именно здесь происходит большинство операций по приготовлению пищи с использованием небольших электроприборов. Здесь нужно предусмотреть такое количество розеток, которое позволит не отключать один кухонный инструмент, чтобы включить другой.

Высота установки 10-15 см от поверхности рабочего стола. Если опустить ниже, то пользоваться станет неудобно, а если поднять выше, то они будут сильно выделяться на общем фоне стены, некрасиво. Хорошо смотрятся два раздельных блока на три точки каждый, расположенные с разных сторон. Такие розеточные блоки можно дополнить выключателями для управления вытяжкой и светильниками. Или же для них предусмотреть отдельный блок, установленный в стороне.

Особенности расположения розеток для различного кухонного оборудования

При составлении схемы размещения розеток на кухне следует учитывать:

  • место установки бытовой техники;
  • потребляемую мощность;
  • габаритные размеры;
  • длину шнура подключения;
  • вероятность попадания влаги в точку подключения к электропитанию.

Поэтому для розеток под каждый тип оборудования существуют некоторые особенности их установки.

Холодильник

Место для установки холодильника, как самого крупногабаритного прибора, выбирается прежде других. Он должен быть удален от отопительных приборов, посудомоечной машины, нагревательных плит и духовок. Нежелательно и размещение его возле мойки, как вероятного источника влаги.

Периодически холодильник приходится размораживать и мыть. Для этого требуется отключить электропитание, не передвигая громоздкий предмет по кухне. Поэтому розетку для подключения лучше всего расположить сбоку от него, на высоте 20-40 см от пола, хотя при необходимости можно и выше. В этом случае вы всегда сможете его отключить, а пролившаяся на пол вода не попадет к месту подключения. Рассчитывайте на то, что длина шнура подключения очень редко превышает полтора метра. Обычно 1,2 м.

Посудомоечная машина

Этот агрегат при работе использует горячую и холодную воду. Существует вероятность выхода водяных паров или попадание жидкости на пол. Поэтому размещение розетки над машиной или под ней категорически запрещено. Только сбоку на высоте не менее 20 см. Лучшим решением будет установка точки подключения в соседнем шкафу. Вы всегда сможете отключить агрегат при необходимости и полностью исключите вероятность поступления влаги.

Микроволновая печь и не встроенная духовка

Особых требований к установке этих нагревательных приборов нет. Обычно их устанавливают так, чтобы была возможность заглянуть внутрь не наклоняясь и не задирая голову. Поэтому самый простой вариант предусмотреть наличие розетки для их подключения на кухонном фартуке.

Подключение стиральной машины

Требования к установке розетки для подключения стиралки аналогичны установке посудомоечной машины. Тут присутствует нагретая вода, но с меньшей вероятностью поступления горячих водяных паров. Эту точку также можно установить внутри шкафа или в стороне от места подключения к водопроводу и сливного шланга.

Кухонная вытяжка

Это устройство для удаления неприятных запахов и дыма при приготовлении пищи имеет сверху непроницаемый металлический или пластиковый зонт. Установите арматуру подключения прямо над ним, и безопасность будет обеспечена. Кроме того розетку не будет видно снизу. Способ монтажа выключателя зависит от конструкции вытяжки. В некоторых моделях он установлен на корпусе, и таких больше, а в других требует отдельного стационарного выноса.

Светильники

Самым правильным, но не всегда самым простым, будет решение подключения светильников через стационарные выключатели. Если этот вариант вызывает затруднения, то розетки для осветительных приборов лучше всего установить над навесными шкафами. Тем самым вы сократите количество видимых постоянно висящих проводов на фоне кухонного фартука.

Электроплита и встроенный духовой шкаф

Оба прибора отличаются высокой потребляемой мощностью и не должны подключаться к одному подводящему кабелю, тем более к одной совмещенной розетке. Тип розетки для подключения обязательно указывается в инструкции изготовителя техники. Высота установки каждой точки не ниже 20 см от пола

Провода и саму розетку располагают за установленной мебелью. Для доступа к месту подключения в задней стенке шкафчика необходимо сделать отверстие соответствующего размера. Поскольку провод подключения выходит в верхней части плиты и духовки, то монтажная высота находится на уровне 50-70 см от пола.

Учтите, что розетки не могут быть установлены на расстоянии меньше 500 мм от газовой плиты.

Типы розеток

Производители электрооборудования предлагают на рынке самые разнообразные модели бытовых розеток для кухонной техники и приборов. Они отличаются по дизайну, способу установки, количеству подключаемых фаз и даже по принципу действия. В числе распространенных вариантов можно назвать:

  • встроенные;
  • накладные;
  • угловые;
  • скрытые;
  • выдвижные.

Каждый тип имеет свои преимущества и недостатки. Поэтому желательно ознакомится с принципами их конструкции.

Встроенные

Для их установки в стенном массиве фартука делаются круглые углубления, в которые и устанавливаются розетки. Производятся, как в одиночном варианте, так и блоками на 2-3 подключения. Могут совмещать розетку и выключатель.

Накладные

Самый простой вариант установки, невысокая стоимость, красивый дизайн. Могут предусматривать открытую проводку для подключения или скрытую. Производятся в блочном и одинарном исполнении. Главное достоинство в отсутствии специальных монтажных работ с обустройством установочных отверстий и проемов.

Угловые

Разновидность накладных розеток, предусматривающая установку в местах стыка мебели или столешницы со стеной. Экономят место и выглядят довольно стильно. Могут располагаться как вертикально, так и горизонтально.

Скрытые

Располагаются внутри шкафов под столешницей. В скрытом положении на поверхности виден только небольшой круглый диск. Но при нажатии на него розетка выдвигается вверх и можно подключаться. Очень удобны и оригинальны. Однако, выбирая такие устройства, помните, что они ограничивают длину выдвижных шкафов.

Выдвижные

Конструктивный принцип такой же, как и у скрытых розеток. Только в рабочем состоянии они расположены не вертикально, а горизонтально. Изготовлены в виде прямоугольных блоков и так же поднимаются при нажатии на поверхность.

Рейтинг:

4.9

(1882)

Как установить электрические розетки на кухне (шаг за шагом) (сделай сам)

Как установить электрические розетки на кухне

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

$51–100

3 Введение
Не так давно на среднем кухонном столе стояли тостер, кофеварка и, возможно, блендер, но все изменилось.

Становится все труднее найти свободную розетку, чтобы все подключить. Удлинители и разветвители некрасивы и могут быть опасны. Единственное реальное решение — добавить больше розеток.

Необходимые инструменты

  • 1 дюйм. лопата
  • Аккумуляторная дрель
  • Ножовка
  • Ножовка
  • Отвертка
  • Инструмент для зачистки проводов/нож

Начало работы

неудивительно, добавляет кухонные розетки все время. Он показал нам, как он добавляет розетку к кухонному фартуку, протягивая трубу через заднюю часть шкафов. Этот метод быстрый, недорогой, очень простой и, самое главное, не требует целой кучи ремонтных работ или покраски стен. В этой статье показано, как установить одну новую розетку, но вы можете добавить несколько, выполнив аналогичные действия. Кухни должны быть подключены к выделенной цепи на 20 ампер и иметь провод 12-го калибра. Сегодня провод 12-го калибра обернут в желтую оболочку, но ваш старый кабель может быть белым.

Новые цепи на кухнях нуждаются в защите как от дугового замыкания, так и от замыкания на землю (AFCI, GFCI). В этой истории мы добавляем розетку на кухню, которая уже имеет защиту GFCI, которая требуется уже много лет. Если ваша кухня не подключена к 20-амперной сети или не имеет защиты GFCI, вам придется установить новую цепь или автоматический выключатель. Для получения дополнительной информации ознакомьтесь с разделом «Безопасность выключателя: как подключить новую цепь». Кроме того, обсудите свой проект с местным инспектором по электротехнике при подаче заявления на получение разрешения. Если добавление цепи по-прежнему кажется выше вашего уровня оплаты, вызовите электрика.

Первый шаг — отключить питание. Если ваша панель выключателя плохо помечена, подключите радио к розетке, от которой вы планируете получать питание, и начните отключать выключатели, пока музыка не прекратится. В распределительной коробке также могут быть провода от других цепей, поэтому проверьте коробку бесконтактным тестером напряжения (попробуйте Klein-NCVT-1), прежде чем отсоединять какие-либо провода. В качестве дополнительной меры предосторожности закройте концы существующих проводов проволочными гайками.

Предупреждение: Если вы обнаружите алюминиевую проводку, вызовите лицензированного электрика, который имеет право работать с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для медного провода.

Проект шаг за шагом (13)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты «Сделай сам» как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 26 ноября 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Кухонный остров, полуостровная столешница и требования к розеткам на рабочей поверхности

Кухонный остров, полуостровная столешница и требования к розеткам на рабочей поверхности

Национальный электротехнический кодекс 2020 года

Автор: Джерри Дарем | 02 декабря 2020 г.

Понимание раздела 210.52(C)(2) в цикле Свода правил 2020 г. ; полуостровные столешницы; и рабочие поверхности, расположенные на кухнях, кладовых, комнатах для завтрака, столовых и аналогичных помещениях жилой единицы.

  Сравнение 2017 и 2020  Требования NEC

  2017 NEC : остров , полуостров и розетка на рабочей поверхности   электрик определил количество розеток, необходимых как для островного, так и для полуостровного поверхности столешницы и рабочие поверхности путем измерения длины и ширины пространства столешницы в соответствии с разделами NEC 210.52(C)(2) и 210.52(C)(3). Обе секции согласились с тем, что для обслуживания этих отдельных пространств на столешнице потребуется только одна емкость, если размер по длинной стороне составляет не менее 24 дюймов, а по короткой — не менее 12 дюймов.

NEC 2017 требует, чтобы измерения полуострова начинались со стены, а НЕ с края столешницы.

. Проще говоря, для острова или полуострова размером 24 x 12 дюймов требовался один сосуд; не имело значения, насколько больше было пространство на столешнице сверх этих первоначальных измерений — требовалась только одна розетка. Электрику, конечно, разрешили установить столько дополнительных розеток, сколько потребовал домовладелец.

 Это давнее требование было легко запомнить, оно работало, казалось бы, хорошо и носило лишь минимальный багаж, например, помните, что полуостровная столешница в цикле Кодекса 2017 года начиналась у соединенной перпендикулярной стены и 9 0101 НЕ , где полуостровная столешница упиралась в перпендикулярную столешницу, как это было в цикле Кодекса 2014 года.



Целью требований NEC к расстоянию между розетками является обеспечение безопасности.

Но чего первоначальный Кодекс не мог сделать, так это гарантировать сосуд в пределах досягаемости поверхности столешницы, когда остров, полуостров или рабочая поверхность были особенно большими. Хотя разумно ожидать, что строители предоставят дополнительные розетки для особенно больших островов и полуостровных столешниц в домах, построенных на заказ, это не гарантируется Национальным электротехническим кодексом 2017 года. И мы должны помнить, что единственной целью требований NEC к расстоянию между розетками является не удобство, а безопасность. Увеличивая количество розеток вдоль любой стены, Кодекс обеспечивает сокращение использования удлинителей и других менее желательных способов обеспечения досягаемости приборов. И это цель с новыми требованиями к расчету для определения минимального количества розеток для островных, полуостровных и рабочих поверхностей в цикле Кодекса 2020 года.

20 20  NEC: остров, полуостров и розетка для рабочей поверхности   Требования

Совершенно новый (секция 2 C, код 1, цикл 0). нам, что для острова и полуостровные столешницы и рабочие поверхности, розетки должны быть установлены в соответствии с 210.52(C)(2)(a) и (C)(2)(b):

  210.52(C)(2) ( a )  говорит, что по крайней мере одна розетка должна быть предусмотрена для первых 9фут² (или его часть) столешницы или рабочей поверхности. После этого на каждые дополнительные 18 футов² (или их часть) столешницы или рабочей поверхности должна быть предусмотрена еще одна розетка.

  210.52(C)(2)( b )  тогда говорит нам, что по крайней мере одна из этих розеток должна располагаться в пределах 2 футов от внешнего края полуостровной столешницы или рабочей поверхности. И что любые дополнительные необходимые розетки могут быть расположены по усмотрению установщика, проектировщика или владельца здания. Расположение всех розеток должно соответствовать 210.52(C)(3).

Одна розетка должна быть установлена ​​в пределах 2 футов от внешнего края столешницы.

Пример столешницы

Для островной столешницы размером 12 футов x 4 фута потребуется четыре розетки. Помните, что для столешницы площадью до 45 квадратных футов требуются три розетки, но для площади столешницы от 45 квадратных футов до 63 квадратных футов требуется четвертая розетка.

Краткое изложение   N ew  Требования Кодекса NEC 2020

В цикле Кодекса 2020 года при определении минимального количества розеток, необходимых для островной или полуостровной столешницы или рабочей поверхности, необходимо придерживаться следующего правила: Одна розетка – это
