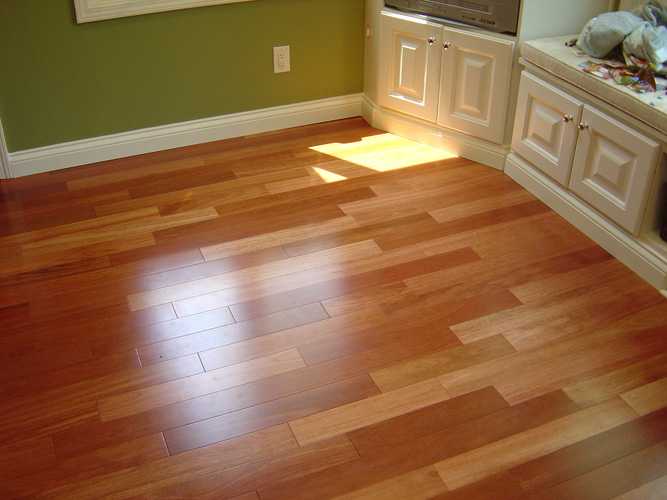

Раскладка инженерной доски: Нужен совет. Раскладка разнодлинной инженерной доски.

Содержание

Укладка инженерной доски на стяжку, на фанеру. Способы монтажа инженерной доски


Инженерную доску можно укладывать как клеевым, так и плавающим способом.


Укладка на клей является более надёжной, но и более трудоёмкой. Укладка плавающим способом проще, стоимость работ по такой укладке ниже, но так можно укладывать только инженерную доску с замковым соединением. Укладка на клей может производится на бетонное основание или на фанеру. Важно помнить, что клеевая укладка инженерной доски может производиться только на ровное основание, не имеющее перепадов высот.

Клеевая укладка инженерной доски на фанеру


Такой способ укладки считается самым надёжным и обеспечивает максимальную стабильность напольного покрытия. Влагостойкую фанеру толщиной 12-15 мм нарезают небольшими квадратиками по 30-40 см и укладывают на прогрунтованное основание. Укладку следует проводить в шахматном порядке — т.е. фанерные плитки должны быть уложены в виде кирпичной кладки «с перетяжкой». Зазор между плитками должен составлять 3-5 мм.

Укладка фанерного основания


Фанера крепится к основанию на клей и пристреливается дюбелями. В случае, если внутри черновой цементной стяжки проходят какие-либо коммуникации, а схемы их расположения нет и возникает риск повреждения труб или проводов дюбелями, фанеру можно фиксировать только при помощи клея. Но в таком случае она должна быть нарезана ещё более мелкими квадратами по 15-20 см. После высыхания клея и шлифовки фанеры можно приступать к укладке инженерной доски. Инженерная доска укладывается не в плотную к стене. По периметру комнаты оставляется зазор в 10-15 мм.


Здесь и далее мы рекомендуем использовать двухкомпонентный полиуретановый клей. Клей наносится с помощью специального зубчатого шпателя на основание (не на плашки) равномерным слоем. Инженерная доска крепится к фанере саморезами. Саморезы вкручиваются в шип инженерной доски под углом в 35°. Допускается и вкручивание саморезов в паз, но нужно следить, чтобы инженерная доска не потрескалась.

Фиксация доски на фанере


Если инженерная доска имеет замковое соединение, то она не фиксируется саморезами. Замки обеспечивают достаточно плотное прилегание плашек друг к другу. В случае попадания клея на лицевую сторону инженерной доски он немедленно удаляется при помощи ацетона или другого подходящего растворителя. После укладки не допускается хождение по инженерной доске минимум 3 дня.

Клеевая укладка инженерной доски на бетонное основание


Для укладки инженерной доски клеевым методом на стяжку, стяжка должна быть сухой и очень плотной — иметь большую прочность на разрыв. Плотность стяжки — очень важный фактор, гарантирующий, что основание выдержит внутреннее напряжение, возникающее в напольном покрытии и не раскрошится под его воздействием. После предварительной грунтовки основания можно начинать приклеивание. Приклеивание инженерной доски к бетонной стяжке осуществляется аналогично приклеиванию к фанере, с той лишь разницей, что доска с соединением шип-паз не крепится к основанию саморезами. Плашки стягиваются между собой методом пригруза (грузы устанавливаются равномерно по всей длине плашек).

Фиксация доски на бетоне

Укладка инженерной доски плавающим способом


Инженерная доска с замковым соединением может быть уложена плавающим способом. Так укладывать инженерную доску можно как на фанеру, так и на бетонное основание, если она не имеет видимых неровностей. На основание стелется пробковая или синтетическая подложка, а на подложку укладывается инженерная доска. Такой способ укладки достаточно прост и может быть произведён своими силами, однако он не отличается стабильностью, он менее надёжен, чем клеевая укладка. Со временем при перепаде влажности или температуры возможно появление неровностей и деформация инженерной доски.

Технология укладки инженерной доски


  • ПОСЛЕДНИЕ ЗАПИСИ
  • Напольная плитка мозаика в ванной: выбор, укладка

    Как сделать ремонт пола в хрущевке своими руками

    Как и чем правильно шпаклевать гипсокартон под покраску

    Регулировка и обслуживание пластиковых окон своими руками

  • РУБРИКИ
    • Автоматическое открывание, проветривание и полив теплиц
    • Акриловые краски
    • Балкон
    • Блоки арболитовые
    • Бурение скважин на воду
    • Вода из скважины
    • Водосток кровельный
    • Воздух в квартире
    • Выращивание дома
    • Гидроизоляция
    • Гидрофобизация материалов
    • Дорожки садовые
    • Камин своими руками
    • Каркасный дом
    • Кладка печи своими руками
    • Крыша из металлочерепицы
    • МДФ
    • Монтаж кровли
    • Монтаж ламината
    • Монтаж линолеума
    • Монтаж подложки под ламинат
    • Натяжные потолки
    • Опилкобетон
    • ОСБ плита
    • Отделка откосов
    • Оштукатуривание
    • Полипропиленовые трубы
    • Расход материалов
    • Тротуарная плитка
    • Устройство отмостки
    • Утепление
    • Утепляем баню самостоятельно
    • Фасад
    • Фундамент из свай
    • Шлакоблок
    • Эмаль для ванны

Инженерная доска

Инженерная доска считается одним из надежных и стабильных материалов. При укладке покрытия, необходимо соблюдать определенную технологию. В данной статье описывается пошаговая технология укладки инженерной доски.

Читайте также: инженерная виниловая доска

Способы укладки доски

Такой материал представляет собой декоративно-отделочную поверхность, которая состоит из среза цельного вида дерева, имеет толщину от 2,5 до 7 мм, и основания, состоящего из нескольких слоев фанеры лиственных пород толщиной до 16 мм. Путем термопрессования, все элементы соединяются между собой, таким образом, материал отличается высокой прочностью.

Технология укладки включает в себя несколько способов

Клеевой способ

Для такого метода применяют клеевые составы на основе полимеров, они могут быть однокомпонентного и двухкомпонентного вида. Лучше выбрать смесь на основе полиуретана, благодаря такому элементу, можно создать надежные соединения, устойчивые к влажности.
Инженерную доску укладывают на бетонную стяжку, деревянное покрытие, или ДСП при помощи специального клеевого состава. Нельзя выполнять монтаж доски на гипсовое покрытие или подложку из пробки, также не подходит система теплого пола.

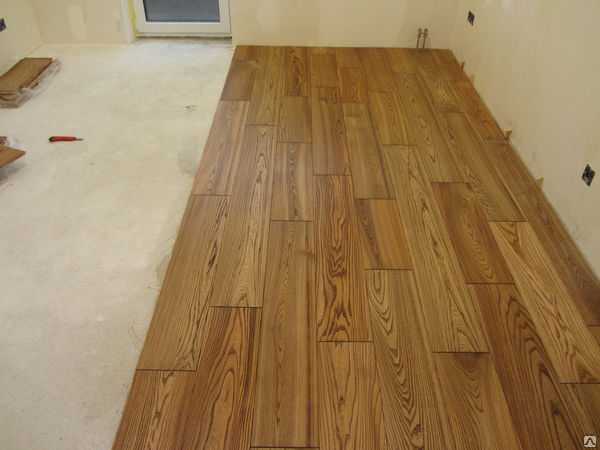

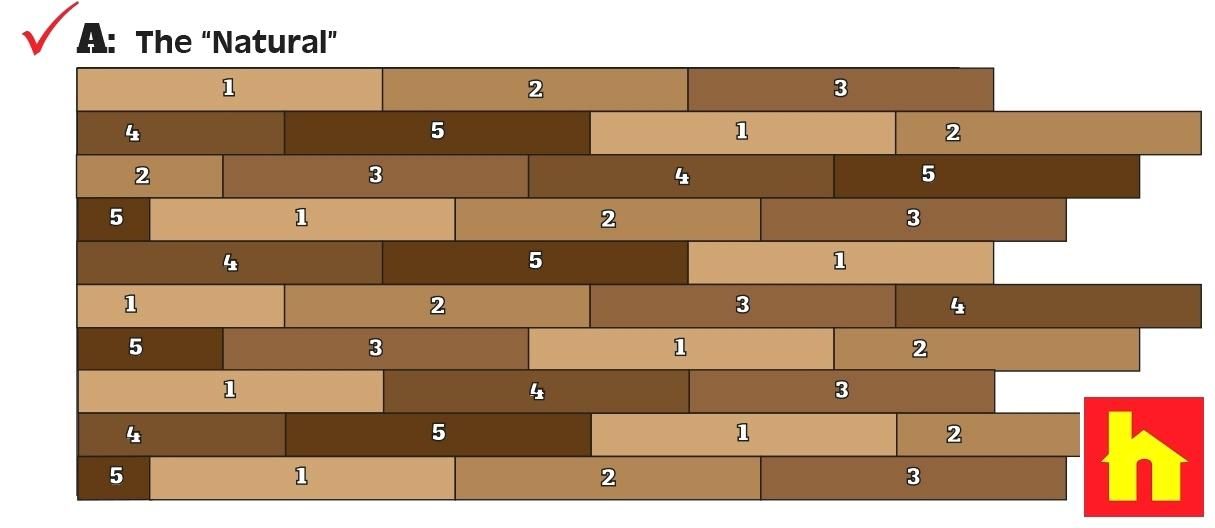

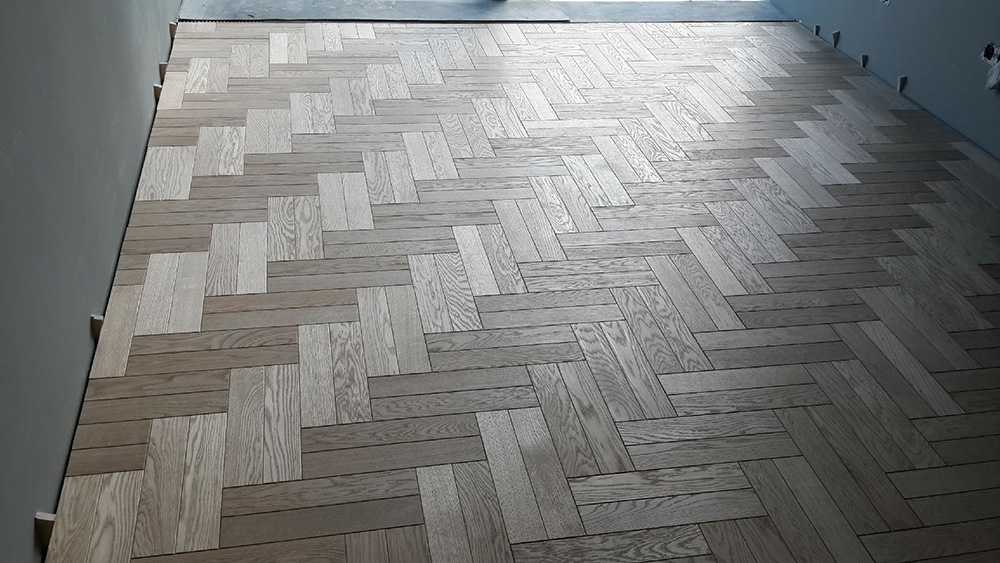

Предварительно выполняют пробную раскладку инженерной доски, а затем монтируют с помощью клеевого состава.

Комбинированный способ

Комбинированный метод включает в себя крепеж с помощью клеевого состава, и дополнительно используются саморезы, их вкручивают в пазы каждого элемента под углом 45 градусов. Такой монтаж считается более надежным, но занимает много времени, и денежных затрат.

Плавающий способ

Укладывается инженерная доска, не соединяясь с черновым основанием, с помощью замков Click. Швы практически невидно, ламели достаточно плотно прилегают друг к другу, и не требуют дополнительной отделки. Для такого монтажа, необходимо идеально подготовить черновое основание, оно должно быть ровным, без перепадов, и трещин.

Клеевой метод в шпонку

Такой метод представляет сборку торцов с пазами, это позволяет создать идеальную геометрию покрытия, и предотвратить усадку. Укладка на шпонку, при использовании клеевого состава отличается высокой практичностью, применяется в регионах с повышенной влажностью.

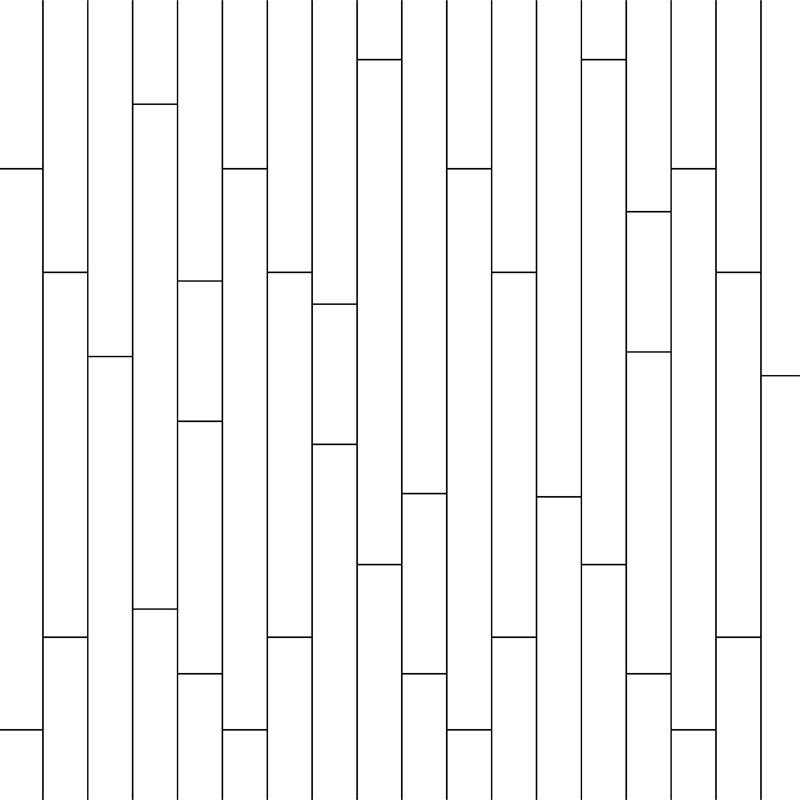

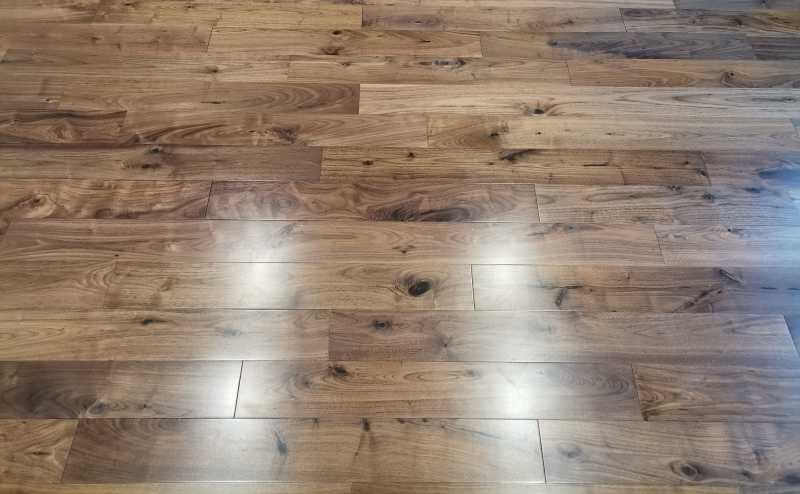

Длинную ламель монтируют со сдвигом, чтобы обвязка со стороны торцов плотно, и надежно прилегала. При выполнении работы необходимо учитывают рисунок на поверхности, чтобы все элементы совпадали. Для этого необходимо сделать пробный расклад на поверхности пола.

Технология укладки инженерной доски

Для работы понадобиться набор различных инструментов:

  • состав для выполнения стяжки, самовыравнивающиеся средства, фанера или ДСП;
  • грунтовочный раствор, и клеевой состав для паркета, желательно одного производителя, на основе полиуретана;
  • торцевая и циркулярная пила электрического вида или примитивная ножовка, имеющая полотно для фанеры, ДСП и доски;
  • наждачная бумага или машина, выполняющая шлифовку;
  • пылесос строительного предназначения;
  • шуруповерт или дрель со сверлами нужного диаметра, и насадкой, выполняющей роль миксера;
  • саморезы или метизы для закрепления фанеры;
  • валик для обработки поверхности грунтовкой;
  • ремни стяжного вида, рулетка, распорные элементы, карандаш, угольник.

Грунтовка и клеевой состав должны быть от одного производителя, иначе смеси могут вступать в реакцию, и испортить инженерную доску, которая не подлежит замене за счет изготовителя.

Подготовительные работы

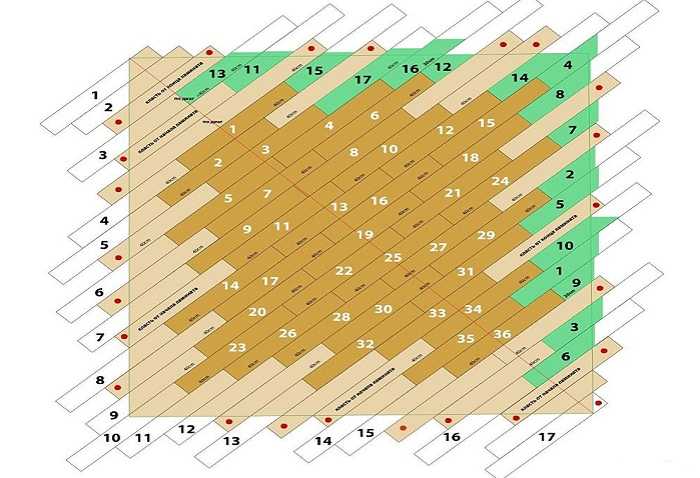

Перед началом укладки, необходимо составить тщательный план на бумаге или при помощи различных программ, это поможет безошибочно сделать точные расчеты необходимого количества материала.

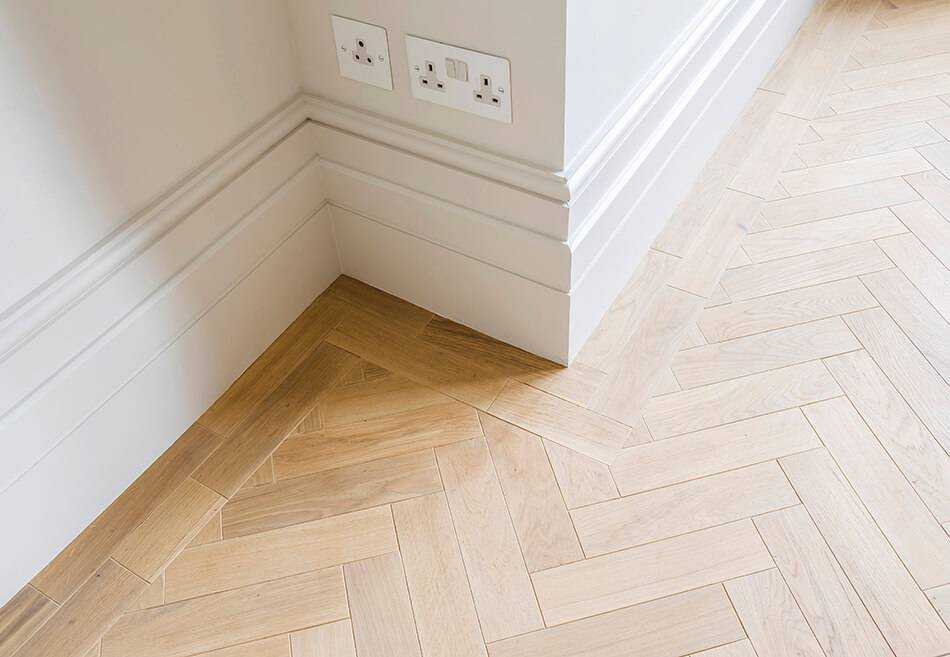

Монтаж инженерной доски выполняется после проведения отделочных работ стен и потолка, весь мусор нужно тщательно убрать. Материал оставляют в помещении до трех суток для адаптации к новому микроклимату. Во время укладки соблюдают зазор между доской и стеной до 12 миллиметров.

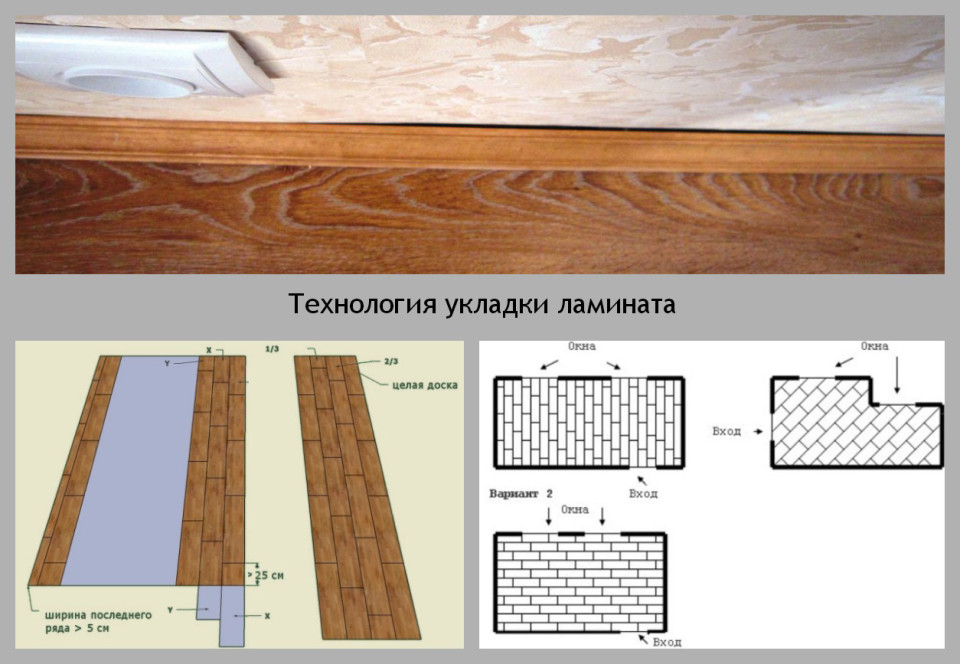

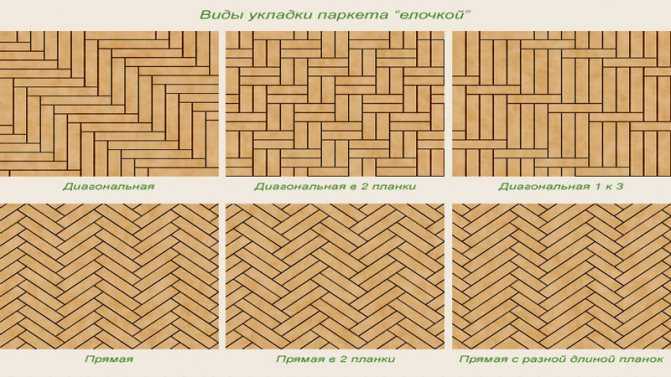

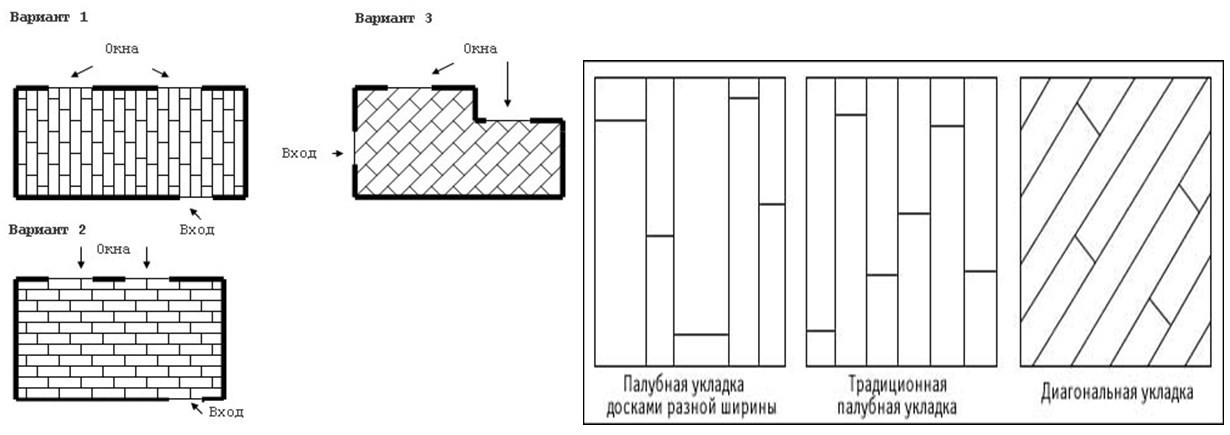

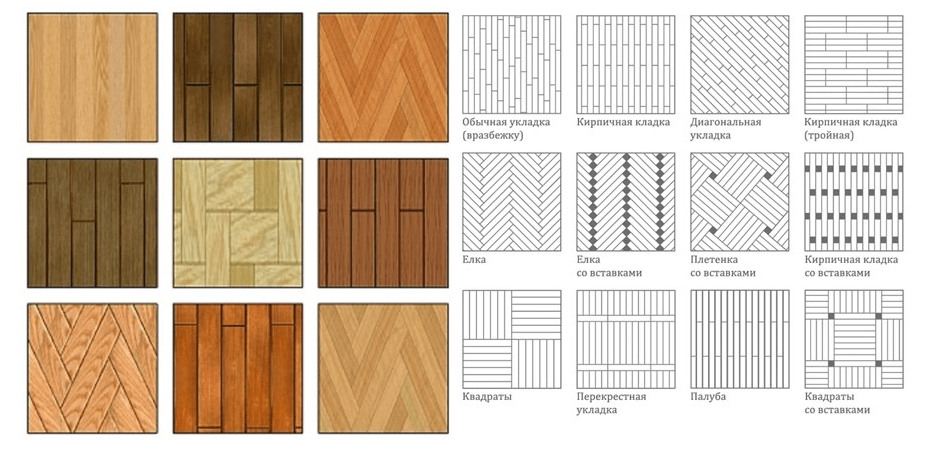

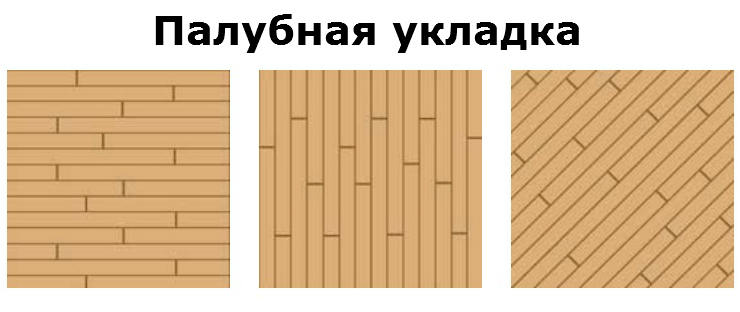

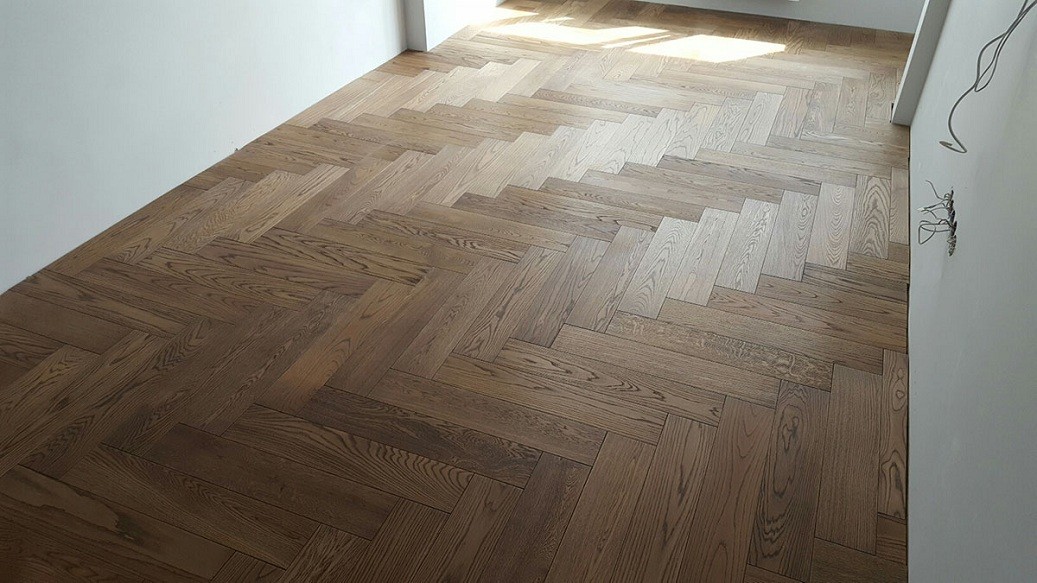

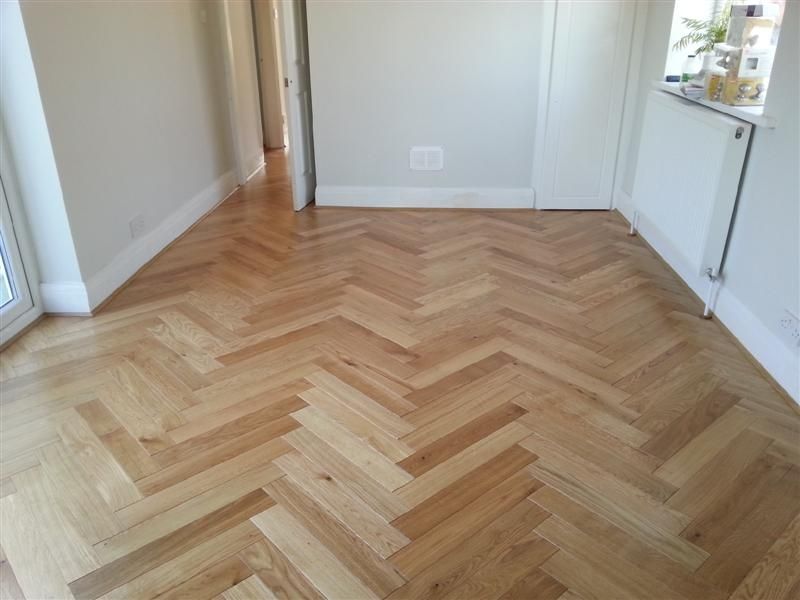

Направление расположения ламелей зависит от личных предпочтений, а также параметров комнаты. В узком помещении выполняют поперечное соединение.

Как подготовить основание?

Черновое покрытие должно соответствовать определенным требованиям.

  1. Если основание имеет дощатый характер, то его влажность не должна превышать 8 процентов, для стяжки допускается показатель 2 процента.
  2. Поверхность должна отличаться максимальной ровностью, допускается перепад до 2 процентов на 2 метра пола. Все бугры необходимо удалить, заделать трещины, и впадины, при помощи специальных составов добиться идеальной ровности чернового покрытия.
  3. Стяжка должны иметь высокую прочность на расширение и сжатие, поверхность не должна со временем разрушаться от изменения температурного режима.
  4. Половое покрытие должно располагаться выше уровня грунта.
  5. Также соблюдается температурный показатель от 18 градусов тепла, и влажность воздуха, не более 55 процентов.
  6. Основание должно иметь идеально чистую поверхность, все прежние покрытия нужно снять, удалить пятна от клея или лакокрасочных материалов.
  7. Вначале закрепляют фанеру или ДСП, имеющие толщину от 10 до 20 миллиметров, при помощи саморезов или дюбелей по всему периметру. Соблюдается расстояние между крепежами не менее 30 сантиметров.
  8. При выравнивании поверхности стяжкой, инженерную доску укладывают через месяц после выполнения заливки. Если используются самовыравнивающиеся составы, то выдерживают около двух недель. Перед тем как приступить к монтажу ламелей, замеряют влажность чернового покрытия.
  9. Затем выполняют грунтовку при помощи специальных влагоотталкивающих составов, их наносят двумя слоями валиком. Не стоит экономить, смесь наносится обильно, но так, чтобы не оставались лужи.

Укладка инженерной доски

Вначале выполняется пробная раскладка, как описывалось выше, каждый элемент по необходимости подрезают. На основание наносят клеевой состав равномерно по всей поверхности с помощью шпателя с зубьями. Ламели располагают одну за другой, без образования щелей, оставляют для схватывания с черновой поверхностью от 30 до 90 минут. Чтобы обеспечить наличие зазоров, по периметру стен укладываются распорные элементы.
Если выбирается способ с дополнительными крепежами, то в замки вкручивают саморезы, соблюдая угол 45 градусов на расстоянии от 25 до 40 сантиметров. Все соринки сразу удаляются, чтобы не повредить поверхность финишного покрытия.

При использовании метода в шпонку, в паз помещают небольшую планку, которую предварительно смазывают клеевым составом. Чтобы предотвратить появление щелей, после полного монтажа, всю поверхность стягивают специальными ремнями. На поверхности покрытия расставляют груз для полного схватывания клея, и оставляют до 24 часов.

При необработанном покрытии, его подвергают шлифовке, затем тщательно очищают от мелкого мусора пылесосом, и наносят лаковый или восковой элемент.

Как выполнить укладку плавающего вида?

Такой способ применяется нечасто, обычно для укладки инженерной доски, сделанной на заказ. Технология выполнения работы аналогична монтажу паркета. Вначале подготавливается основание, как описывается выше, на него дополнительно производят укладку гидроизоляционного материала внахлест до 20 сантиметров. Такие действия необходимо выполнить в обязательном порядке, если под полом располагается подвал или цокольный этаж.
Укладку выполняют, начиная с самой длинной стены, обычно с левой стороны направо. На крайних элементах обрезают выступающий замок. Таким образом, собирают ряд, устанавливают распорные элементы вдоль стен. Затем укладывают следующий ряд, соединяя шип с пазом, соблюдая угол до 45 градусов. После чего элемент опускается до основания. Чтобы прочно соединить швы, используют резиновый или обычный молоток с бруском, совершают слабые удары до тех пор, пока исчезнут щели.

Правильный уход за покрытием

Чтобы инженерная доска прослужила долго, необходимо осуществлять правильный уход за половым покрытием. При уборке, поверхность слегка увлажняют так, чтобы не было лишней воды. Во время мытья полов лучше не использовать порошковые моющие средства и агрессивную химию, которая может испортить поверхность, для этого можно применять моющие составы, подходящие паркетной доске.

Если предусмотрена установка слишком тяжелой мебели, то под ножки подкладывают специальные резиновые элементы. Инженерная доска придает красивый эстетичный вид половому покрытию, отличается высокой надежностью, теплоизоляционными, и звукоизоляционными свойствами. При правильно выбранном способе укладки, можно получить прочную, поверхность с долгим сроком службы. Такое покрытие нуждается в правильном уходе, без применения агрессивных химических составов, и чрезмерной влажности. Соблюдая основную технологию укладки, получается оригинальная поверхность с отличными качествами.
