Приточно вытяжная установка — это современное решение для организации оптимального воздухообмена и рационального использования энергоресурсов. Принцип работы заключается в осуществлении принудительного притока и удаления воздуха за пределы помещения. На базе ПВУ установки можно создать индивидуальную систему микроклимата путем подключения различных фильтров и устройств.

Для сохранения тепловой энергии некоторые ПВУ установки оснащаются рекуператорами. Рекуператор представляет собой металлический теплообменник, который интегрируется в вентиляционную систему и осуществляет частичное нагревание наружного воздуха за счет удаляемого теплого воздуха. При этом нагрев основной массы воздушного потока осуществляется обычным воздухонагревателем. Приточно вытяжная установка с рекуперацией тепла цена хоть и выше чем на другие устройства, но ввиду энергоэффективности эти затраты быстро окупаются. Важной характеристикой прибора является его коэффициент полезного действия (КПД), который составляет от 30 — 96% в зависимости от типа рекуператора, скорости движения воздушного потока через теплообменник и разницы температур.

Приточно вытяжная вентиляция с рекуперацией полностью отвечает современным требованиям по сбережению тепловой энергии. А благодаря функции обогрева помещения считается наиболее перспективной разработкой в области вентиляции.

Пластинчатые рекуператоры — наиболее распространенная конструкция. Теплообмен происходит путем прохождения воздуха через ряд пластин. В процессе работы образуется конденсат, поэтому система рекуперации дополнительно комплектуется отводом для конденсата. Эффективность составляет 50-75%.

Рекуператор тепла роторного типа — это устройство цилиндрической формы, плотно заполненное слоями гофрированной стали. Теплообмен осуществляется за счет вращающегося ротора, который последовательно пропускает сначала теплый, а затем холодный воздух. При этом интенсивность зависит от скорости вращения ротора. Приточно вытяжная система с рекуперацией данного типа имеет большие размеры, поэтому подходит для торговых центров, больниц, гостиниц и других помещений большой площади. Из-за отсутствия обмерзания КПД достигает 75-85%

К менее распространенным типам относятся рекуператоры с промежуточным теплоносителем (это может быть вода или водно-гликолевый раствор). КПД составляет 40-60%. Приточно вытяжная установка с рекуператором может быть выполнена в виде тепловых трубок, наполненных фреоном. Эффективность такого устройства 50-70%. Кроме этого используется камерный рекуператор. Холодный и теплый воздух проходят в нем по одной камере, которая разделена специальной заслонкой. Периодически заслонка переворачивается, и воздушные потоки меняются местами. Эффективность составляет до 90%.

Применение энтальпийного рекуператора в данной ПВУ позволяет возвращать не только тепловую энергию, но и влажность. В энтальпийном рекуператоре происходит синергетический эффект – за счет паропроницаемости молекул воды через стенки рекуператора влажность конденсируется с вытяжной стороны и испаряется в приточной части с выделением скрытого тепла. Результат – более комфортная влажность в помещении и отсутствие дренажа в установке.

В ПВУ установлены карманные фильтры тонкой очистки большой емкости класса F5. Фильтры задерживают пыль, сажу, пыльцу растений и другие неорганические загрязнения. Опционально ПВУ комплектуется фильтрами класса F7-F9, HEPA фильтрами h20. Для чистых комнат и чистых помещений ПВУ могут комплектоваться HEPA и ULPA фильтрами h20-U17.

Возврат тепла. За счет применения технологии двойной рекуперации воздуха – Вам не придется нагревать зимой воздух с улицы мощными нагревателями.. За них это сделает Наш рекуператор воздуха Alasca. Он берет тепло из вытяжного воздуха и передает его приточному воздуху. Потоки при этом не перемешиваются. А так как это специальный пластинчатый мембранный рекуператор собственной разработки – влага из помещения при работе рекуператора – возвращается обратно в помещение.

Увлажнение. До 80% влаги зимой возвращается обратно в вентилируемые помещения, а избыточная влажность в герметичных строениях – наоборот, снижается. Во многих случаях эта технология позволяет отказаться от применения дополнительных увлажнителей воздуха. А главное ее предназначение – максимальная передача тепла в рекуператоре, т.к. основное количество тепла содержится как раз не в воздухе, а в частичках влаги. Передавая влагу обратно – передаем и тепло. Использование такой технологии позволяет нам изготавливать приточно-вытяжные установки с рекуператором без дренажа. Эффективность и работоспособность данной технологии подтверждена годами эксплуатации наших приточно-вытяжных установок в различных климатических условиях от побережья Черного моря до суровых условий Северного Ледовитого океана. Установка дренажного штуцера рекомендуется только лишь при использовании наших рекуператоров в бассейнах, где относительная влажность переваливает за 70%.

Фильтрация воздуха. Мы по умолчанию ставим в наши приточно-вытяжные установки с рекуператором карманные воздушные фильтры тонкой очистки с эффективностью фильтрации F5 (EU5), которые позволяют удерживать пыль, сажу, аллергенные частицы и другие загрязнения крупнее 1 мкм. Воздух, поступающий с улицы – очищается данными фильтрами весьма эффективно. Одновременно со своей эффективностью очистки воздуха – данные фильтры стоят недорого. Заменяются фильтры в установках раз в полгода, если приточно-вытяжная установка установлена в квартире неподалеку от автомагистралей или в оживленном районе мегаполиса. Либо 1 раз в год для загородных домов. На заказ возможна интеграция дополнительных фильтров класса HEPA, ULPA для фильтрации мельчайших частиц. Так же самых эффективных фотокаталитических ультрафиолетовых фильтров для уничтожения органики, вирусов, бактерий, запахов свалок и других токсичных газов. Применение столь обширных систем фильтрации воздуха позволяет устанавливать наши приточно-вытяжные установки для чистых помещений с необходимыми классами чистоты воздуха.

Тихие и экономичные. Нас очень заботит комфорт наших потребителей и поэтому мы применяем тихие, идеально отбалансированные и безвибрационные вентиляторы. Высокоэффективные DC вентиляторы EBM-Papst (Германия) постоянного тока, а так-же AC и EC вентиляторы переменного тока Ziehl-Abegg (Германия), позволили нам серьезно снизить расход электроэнергии при работе наших приточно-вытяжных установок. А их аэродинамические свойства позволяют создавать на базе наших приточно-вытяжных установок с рекуператором – бесшумные системы вентиляции.

Жизнь класса A++. Как вы знаете – залог успеха в любом начинании – максимум выгоды при минимуме затрат. Наши приточно-вытяжные установки помогут вам в этом. Помещения, в которых постоянно много свежего и чистого воздуха комфортной температуры – будь то комната в квартире или огромный офис компании – стимулируют всех, находящихся в них людей к более продуктивной деятельности. Лучший сон, лучшая производительность труда… А мы для Вас сделали лучшие вентиляционные установки с лучшими в отрасли показателями энергоэффективности. Максимальный комфорт с максимальным уменьшением затрат на его создание.

Удобство размещения и монтажа. Отсутствие необходимости сбора и отвода конденсата позволяет размещать наши приточно-вытяжные установки с рекуператором и на полу и на стене и на потолке. Там, где удобно их разместить. Крепятся они в четырех точках. Автоматика встроенная. Вам необходимо лишь закрепить агрегат, подключить к нему воздуховоды, закрепить пульт управления, вставить датчик подаваемой температуры в подающий воздуховод и включить приточно-вытяжную установку в розетку. Готово.

Идеальная форма. Внутренний корпус вырезан из монолитного блока теплоизоляционного материала, что позволяет исключить “Мостики холода” внутри установки и промерзание при установке на улице или на неотапливаемом балконе или чердаке. Да и сам вес приточно-вытяжной установки значительно снижен и позволяет установить её даже в одном из шкафчиков кухни. Шум работы приточно-вытяжной установки с рекуператором Alasca Eco настолько мал, что можно установить её где угодно и она не превысит шум работающего ноутбука.

Приточно-вытяжные установки с рекуператором позволяют осуществлять эффективную вентиляцию помещений. Вам больше не надо открывать окна для проветривания, у вас в доме существенно меньше пыли и сажи, поступающих с улицы при проветривании через окна. В вашем доме содержание кислорода превысит содержание углекислого газа. Вы сразу почувствуете разницу и начнете понимать что сделали выгодное вложение в своё здоровье. А гигроскопичный рекуператор в приточно-вытяжной установке будет поддерживать оптимальную влажность в Вашем помещении.

Модель	ALASCA ECO V200AC			ALASCA ECO V200EC
Модификация	ECO V200AC	ECO V200AC E	ECO V200AC W	ECO V200EC	ECO V200EC E	ECO V200EC W
Цена*	По запросу	По запросу	По запросу	По запросу	По запросу	По запросу
Вентилируемая площадь, м²	до 70	до 70	до 70	до 70	до 70	до 70
Основные преимущества
Удаленное управление (Browser, IOS, Android) **	Опция	Опция	Опция	Опция	Опция	Опция
Уличного исполнения
Возврат влаги (не сушит помещение)
Монтируется в мебель
Задвижка обхода воздуха (байпас)
Электрический нагреватель		0,5 кВт			0,5 кВт
Водяной нагреватель			1,2 кВт, внешний			1,2 кВт, внешний
Коэффициент отдачи тепла	до 90 %	до 90 %	до 90 %	до 90 %	до 90 %	до 90 %
Автоматика
Скорости	3	3	3	10	10	10
Защита теплообменника от замерзания
Технические характеристики
Производительность, (м³/ч / Па)	200/80	200/80	200/80	200/80	200/80	200/80
Диаметр воздуховодов, (мм)	100	100	100	100	100	100
Количество теплообменников	2	2	2	2	2	2
Питание, (В/Гц)	230/50	230/50	230/50	230/50	230/50	230/50
Мощность моторов, Вт	140	140	140	140	140	140
Габаритные размеры, мм	683x713x270	683x713x270	683x713x270	683x713x270	683x713x270	683x713x270
Масса, кг	14	17	19	14	17	19
Гарантия
На вентиляторы и автоматику	2 года	2 года	2 года	2 года	2 года	2 года
На корпус и теплообменники	7 лет	7 лет	7 лет	7 лет	7 лет	7 лет

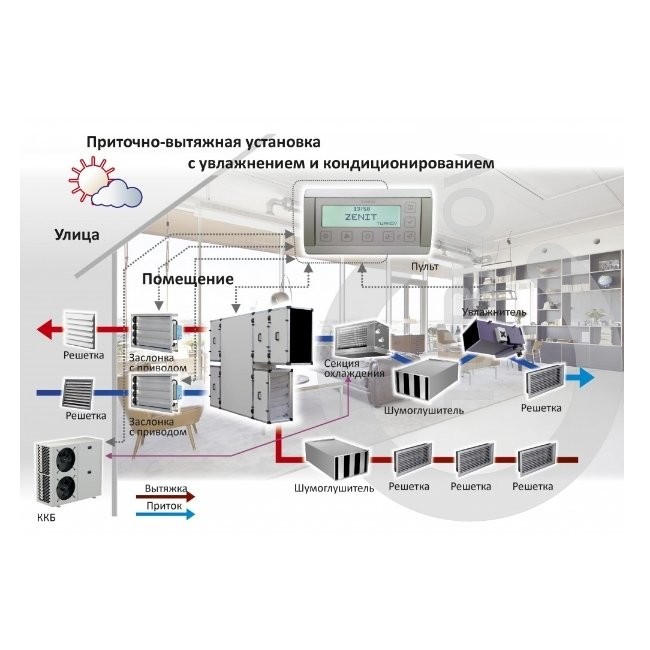

Преднагрев – дополнительный канальный нагреватель воздуха, предназначенный для преднагрева экстремально холодного воздуха в арктических условиях. Преднагрев рассчитывается индивидуально и позволяет использовать Приточно-вытяжную установку при температурах наружного воздуха до -60С. Он нагревает забираемый воздух до температуры -25 для стандартных ПВУ и до -40 для «Арктической серии» – Alasca ECO AR.

Увлажнитель – канальный увлажнитель сотового типа, в котором происходит естественное увлажнение подаваемого воздуха. В зимнее время воздух с улицы, нагреваясь – значительно расширяется и это приводит к снижению влажности. Хотя Наши мембранные установки и возвращают часть влажности обратно в помещение, порой её может быть недостаточно. Увлажнитель позволяет контролировать помимо температурного – еще и влажностный режим в помещении и устанавливать на пульте управления желаемую влажность в процентах.

Фильтры тонкой очистки F7-F9, HEPA, фотокаталитические, угольные фильтры от запахов, модули абсолютной фильтрации – Alasca EcoFilter 5 (Взять фотку с сайта). Помимо установленных в наших устройствах фильтров тонкой очистки класса F5 по желанию заказчика мы комплектуем наши приточные и приточно-вытяжные установки фильтрами. Состав групп фильтрации зависит от места расположения здания заказчика. Для квартиры или офиса в мегаполисе необходим один набор фильтров, а для загородного дома в лесу – другой набор фильтров.

Ethernet модуль позволяет подключить изделие к роутеру или маршрутизатору в домашней сети или сети предприятия кабелем Витая пара. Это позволит использовать облачное управление системой вентиляции со смартфона, планшета или компьютера из любой точки мира. Доступ к серверу облачного управления – бесплатный.

VAV Система – система, позволяющая снижать производительность вентагрегата исходя из присутствия людей в помещениях. Логика работы данной системы проста – подавать то количество воздуха, которое необходимо на данный момент. Система понимает в скольких помещениях есть люди и какое количество воздуха необходимо подать. Управляется либо по выключателям в каждом помещении, либо по датчикам CO2. Это позволяет подавать нужное количество воздуха в дом и не прогонять вхолостую через систему вентиляции лишний воздух. Пример: Вы уехали на работу, и установка автоматически работает на минимальной скорости. Вечером приехали с друзьями и играете в настольные игры, а потом расходитесь по нескольким спальням – система видит, что увеличилось пребывание людей в доме и повысился уровень CO2 и увеличивает свою производительность. То же самое и с офисами и бизнес центрами, бассейнами и производственными помещениями.

Датчик влажности – дополнительный датчик влажности помимо встроенного в стандартный цветной пульт управления Alasca. Его можно установить в какое-то конкретное помещение или в вытяжной канал для анализа влажности воздуха не там, где установлен настенный цветной пульт управления, а там, где установлен этот дополнительный датчик.

Датчик(-и) качества воздуха CO2 – датчики углекислого газа позволяют отслеживать уровень углекислого газа и производить вентиляцию помещений не по статическим расходам из нормативов, а по фактическому присутствию в воздухе помещений углекислого газа. Это позволяет существенно оптимизировать производительность вентиляционных установок как в составе VAV систем в каждом из помещений, так и управлять одной вентиляционной установкой с помощью одного датчика CO2 в больших помещениях. Например, в спортивных или тренажерных залах.

Гибкие шумоглушители – устанавливаются как на приток, так и на вытяжку и позволяют существенно снижать шумы от приточных и приточно-вытяжных установок. А использование именно гибких шумоглушителей – позволяет располагать их в самых компактных местах.

Сегодня механические системы вентиляции являются незаменимым элементом оборудования зданий, независимо от их назначения. Они используются практически во всех вновь строящихся объектах, а также в старых, которые строились в то время, когда наши потребности в комфорте, обусловленном качеством воздуха, были не такими высокими, как сегодня, или у нас просто не было соответствующих технических решений. для обеспечения этого комфорта. Принимая решение об использовании более или менее сложной вентиляционной системы, мы всегда спрашиваем себя о связанных с этим затратах – как о тех, которые нам приходится нести, чтобы установить такую систему в здании, так и о последних, возникающих в результате их последующая операция. Имея общие знания о том, как устроена вентиляционная система, как она работает и какие энергоносители ей необходимы для выполнения поставленной перед ней задачи, мы понимаем, что два вышеуказанных вида затрат тесно связаны друг с другом. . Здесь оказывается, что разумно спланированные инвестиции в оптимизированную систему вентиляции могут привести к последующему снижению затрат, связанных с ее использованием.

Всякий раз, когда мы рассматриваем механическую систему вентиляции, основанную на сети вентиляционных каналов, обслуживаемых приточно-вытяжной приточно-вытяжной установкой (или даже руфтопом) с непрямой рекуперацией тепла, мы видим несколько ключевых затрат, необходимых для обеспечения работы всей системы:

Цена самой вентиляционной установки – строго зависит от размера устройства, его производительности и комплектации. Стоит помнить, что возможная система непрямой рекуперации тепла, используемая здесь, оказывает значительное влияние на стоимость самого устройства,
Цена периферийных устройств для подготовки теплоносителей и хладоносителя для вентиляционной установки – допустим, это локальный котел, который готовит воду для отопления и чиллер. В случае руфтопа эти устройства будут его частью, но давайте помнить, что большинство из них повлияет и на цену всего руфтопа,

Поэтому стоит посмотреть на взаимосвязь между этими затратами, чтобы понять, как изменение одной из них может повлиять на остальные. Учитывая, что весь наш анализ сосредоточен на приточно-вытяжной установке, а точнее на той роли, которую играют используемые в ней системы рекуперации тепла, мы рассмотрим все с ее точки зрения.

Размер используемой вентиляционной установки (или аналогичной ей, например, Rooftop) зависит, главным образом, от объемного расхода воздуха, который должен подаваться в вентиляционную сеть обслуживаемого здания – это, в свою очередь, вытекает из размера здания и его полезности. Однако при той же скорости воздушного потока мы можем использовать вентиляционную установку меньшего или большего размера (с меньшей или большей стоимостью ее самой покупки). Что это даст нам?

Как отмечалось выше, максимальный размер применяемой системы рекуперации тепла строго зависит от размера агрегата, в котором она должна быть установлена. Этот размер определяется геометрическими соображениями – система рекуперации должна хорошо входить в вентиляционную установку, чтобы она не выступала из нее. Идем дальше – если мы сравним две системы рекуперации тепла разного размера, работающие с одним и тем же расходом воздуха и с одинаковыми параметрами воздуха, то более крупная из них берет верх, удовлетворяя нас своей эффективностью, а также меньшим сопротивлением потоку. Что нам меньше всего нравится, так это цена такой системы и цена всей приточно-вытяжной установки, в которой она будет использоваться. Конечно, более крупная система и более крупная вентиляционная установка будут стоить дороже. Меньший AHU с меньшим блоком рекуперации (или вообще без рекуперации тепла) сэкономит немного денег в нашем кармане. Но, как оказалось – эта экономия только кажущаяся.

Мы уже знаем о приточно-вытяжных установках, что их цена во многом определяется максимальным расходом воздуха, с которым может справиться установка, что сочетается с ее размерами. Проще говоря, большая единица стоит дороже, и мы ничего не можем с этим поделать. Это соотношение «производительность-размер-цена» также учитывает все вспомогательные устройства, поддерживающие саму вентиляционную установку, такие как бойлеры или чиллеры. Здесь тоже действует правило, что чем больше тепла или холода мы хотим приготовить – тем большее и дорогое устройство нам придется покупать.

В то время, когда использование систем рекуперации тепла или холода из вытяжного воздуха было своего рода новинкой на рынке, источником беспокойства часто была стоимость приточно-вытяжной вентиляционной установки, оснащенной роторным или перекрестноточным обменник (сегодня с успехом заменяется противоточным теплообменником или модулем HexWall), который по отношению к простому приточному агрегату был намного выше. Для многих из нас цифры могут показаться обескураживающими, и часто они решали отказаться от последующей экономии на эксплуатации в пользу снижения стоимости самого агрегата на момент его покупки. Однако анализ инвестиционных затрат исключительно на приточно-вытяжную установку с рекуперацией тепла или без нее был обременен существенной ошибкой, так как не позволил увидеть другую экономию в результате изменения размеров и производительности устройств, поддерживающих саму установку. .

Конкретно говоря, чтобы получить полную картину инвестиционной стоимости, стоит включить в анализ стоимость котла и блока охлаждённой воды (или других периферийных устройств, снабжающих блок теплом и холодом). Простая таблица может дать первое полное представление об этих расходах. Однако отображение тех же данных на графике ясно показывает нам сумму инвестиционных затрат для вариантов с косвенной рекуперацией тепла или без нее.

Стоимость приобретения котла (или другого устройства, подающего тепло в агрегат, например, газовую печь) снижается, если в агрегате применяется система рекуперации тепла. Это связано с тем, что приточно-вытяжная установка с рекуперацией тепла предъявляет меньшую потребность в тепловой мощности, что приводит к необходимости приобретения котла меньшей мощности и меньшей стоимости.
Стоимость покупки чиллера (или другого, например, холодильного компрессорного агрегата) – уменьшается аналогично покупке котла. Рекуперация холода из отработанного воздуха (в случае установки с рекуперацией тепла) приводит к снижению потребности в охлаждении и, следовательно, к необходимости приобретения чиллера меньшего размера.

Из такого анализа видно, что более широкий взгляд на инвестиционные затраты, не ограничиваясь только самой AHU, позволяет добиться экономии при покупке устройств. В данном конкретном случае общая экономия составляет 1,453 доллара.

Ответ на вопрос, вынесенный в заголовок этой главы, кажется простым. Основная наша экономия в последующие годы использования системы вентиляции, оснащенной системой косвенной рекуперации тепла, будет заключаться в простой зависимости от значительного снижения тепло- и холодопроизводительности, которая должна быть подведена к вентиляционной установке. И разница в этом потреблении энергии будет точно такой же, как и количество рекуперированного тепла.

А если объединить эту экономию на эксплуатации с экономией на инвестициях, то получается, что правомерность использования высокоэффективных решений, позволяющих рекуперировать тепло в различных вентиляционных устройствах – приточно-вытяжных установках или других типа Rooftop – абсолютно бесспорна.

Установки обработки воздуха. В этой статье мы узнаем, как работают блоки обработки воздуха или AHU. Мы рассмотрим различные примеры типичных кондиционеров, а также анимацию для таких компонентов, как заслонки, нагревательные и охлаждающие змеевики, тепловые колеса, увлажнители, вращающиеся змеевики, теплообменники и многое другое, чтобы помочь вам изучить проектирование ОВКВ.
Прокрутите вниз, чтобы просмотреть видеоруководство на YouTube

Присоединяйтесь к обучению Danfoss и получите доступ к сотням онлайн-курсов по широкому кругу инженерных тем. Регистрация бесплатна, и вы можете войти в систему в любое время, что означает, что вы можете учиться в своем собственном темпе. Сдайте экзамены и получите сертификаты по многим курсам.

Обычно они располагаются в подвале, на крыше или на этажах здания. Приточно-вытяжные установки будут обслуживать определенную область или зону внутри здания, например, восточную сторону, или этажи с 1 по 10, или, возможно, одну цель, например, только туалеты в здании. Поэтому очень часто можно найти несколько кондиционеров вокруг здания.

В некоторых зданиях, особенно в старых высотных зданиях, имеется только один большой кондиционер, обычно расположенный на крыше. Они будут снабжать все здание. У них может не быть обратного канала, в некоторых старых конструкциях воздух просто выходит из здания. Эта конструкция больше не так распространена в новых зданиях, потому что она очень неэффективна, теперь чаще всего используется несколько небольших кондиционеров, снабжающих разные зоны. Здания также более герметичны, поэтому нам нужен обратный канал для регулирования давления внутри здания.

Состояние вентиляционных установок и распределение воздуха внутри здания. Они забирают свежий окружающий воздух снаружи, очищают его, нагревают или охлаждают, возможно, увлажняют, а затем направляют его через воздуховоды в предусмотренные зоны внутри здания. У большинства агрегатов будет дополнительный воздуховод, чтобы затем отводить использованный грязный воздух из помещений обратно в вентиляционную установку, где вентилятор выбрасывает его обратно в атмосферу. Часть этого возвратного воздуха может быть рециркулирована обратно в подачу свежего воздуха для экономии энергии, мы рассмотрим это позже в этой статье. В противном случае, если это невозможно, тепловую энергию можно извлекать и подавать на приток свежего воздуха. Опять же, мы рассмотрим это позже более подробно.

В этой самой базовой модели у нас есть два корпуса кондиционера для приточного и возвратного воздуха. В самой передней части на входе и выходе каждого корпуса у нас есть решетка для предотвращения попадания предметов и диких животных в механические компоненты внутри кондиционера.

На входе в корпус свежего воздуха и на выходе из корпуса рециркуляционного воздуха у нас есть несколько заслонок. Демпферы представляют собой несколько листов металла, которые могут вращаться. Они могут закрываться, чтобы предотвратить вход или выход воздуха, они могут открываться, чтобы полностью впускать или выпускать воздух, а также могут изменять свое положение где-то посередине, чтобы ограничить количество воздуха, которое может входить или выходить.

После демпферов у нас будут фильтры. Они там, чтобы попытаться поймать всю грязь и пыль и т. д. от попадания в аху и здание. Если у нас нет этих фильтров, пыль будет скапливаться внутри воздуховодов и внутри механического оборудования, она также попадет в здание и будет вдыхаться жильцами, а также сделает здание грязным. Итак, мы хотим удалить как можно больше этого. На каждом блоке фильтров у нас будет датчик давления. Это позволит определить, насколько загрязнены фильтры, и предупредит инженеров о том, что пришло время заменить фильтры. Поскольку фильтры собирают грязь, количество воздуха, которое может пройти через них, ограничивается, что вызывает падение давления на фильтрах. Как правило, у нас есть несколько панельных фильтров или предварительных фильтров для улавливания самых крупных частиц пыли. Затем у нас есть несколько мешочных фильтров для улавливания более мелких частиц пыли. Ранее мы подробно рассмотрели фильтры ahu. Вы можете посмотреть видеоинструкцию по этому вопросу, нажав здесь.

Следующее, что мы найдем, это охлаждающий и нагревательный змеевик. Они предназначены для нагрева или охлаждения воздуха. Температура приточного воздуха измеряется на выходе из кондиционера и на входе в воздуховод. Это должна быть расчетная температура, чтобы люди внутри здания чувствовали себя комфортно, эта расчетная температура называется заданной температурой. Если температура воздуха ниже этого значения, нагревательный змеевик будет добавлять тепло, чтобы повысить температуру воздуха и довести ее до заданного значения. Если воздух слишком горячий, охлаждающий змеевик будет отводить тепло, чтобы понизить температуру воздуха и достичь заданного значения. Змеевики представляют собой теплообменники, внутри змеевика находится горячая или холодная жидкость, обычно что-то вроде нагретой или охлажденной воды, хладагента или пара. Мы подробно обсуждали это ранее, вы можете посмотреть видеоурок, нажав здесь.

Далее у нас будет вентилятор. Это будет втягивать воздух снаружи, а затем через заслонки, фильтры и змеевики, а затем выталкивать его в воздуховоды вокруг здания. Центробежные вентиляторы очень распространены в старых и существующих вентиляционных установках, но теперь вентиляторы EC устанавливаются, а также модернизируются для повышения энергоэффективности. Поперек вентилятора у нас также будет датчик давления, он будет определять, работает ли вентилятор. Если он работает, то он создаст перепад давления, мы можем использовать это, чтобы обнаружить сбой в оборудовании и предупредить инженеров о проблеме. У нас также, вероятно, будет датчик давления в воздуховоде вскоре после вентилятора, он будет считывать статическое давление, а в некоторых вентиляционных установках скорость вентилятора контролируется в результате давления в воздуховоде, поэтому мы также очень часто находим привод с переменной скоростью, подключенный к вентилятору для систем с переменным объемом. Мы рассмотрели системы VAV отдельно, вы можете посмотреть видеоурок, нажав здесь.

Затем у нас есть воздуховоды, которые будут направлять воздух вокруг здания в предусмотренные зоны. Мы также вернем некоторые воздуховоды, по которым весь использованный воздух из здания будет возвращаться в отдельную часть кондиционера. Этот возвратный агрегат обычно располагается рядом с подачей, но это не обязательно, он может быть расположен в другом месте. Если вы хотите узнать, как рассчитать размеры и спроектировать воздуховод, вы можете посмотреть обучающее видео, нажав здесь.

Обратный кондиционер в своей простейшей форме имеет внутри только вентилятор и клапан. Вентилятор втягивает воздух со всего здания, а затем выталкивает его из здания. Заслонка расположена на выходе из корпуса агрегата и закрывается при выключении агрегата.

Если вы находитесь в холодной части мира, где температура воздуха достигает точки замерзания или близка к ней. Тогда, вероятно, мы найдем предпусковой подогреватель на входе в воздухозаборник. Обычно это электронагреватель. Когда температура наружного воздуха достигает примерно 6°C (42,8F), включается обогреватель и нагревает воздух, чтобы защитить внутренние компоненты от замерзания. В противном случае нагревательные и охлаждающие змеевики внутри могут замерзнуть и взорваться.

А как насчет контроля влажности? В некоторых зданиях необходимо контролировать влажность воздуха, который они подают в здание. Мы найдем датчик влажности на выходе приточного кондиционера для измерения влажности приточного воздуха, он также будет иметь заданное значение того, сколько влаги должно быть в воздухе по проекту.

Если содержание влаги в воздухе ниже этого значения, нам необходимо ввести влагу в воздух с помощью увлажнителя, обычно это одна из последних вещей в приточно-вытяжной установке. Это устройство обычно либо добавляет пар, либо распыляет водяной туман в воздух. Многие стандартные здания офисного типа в Северной Европе и Северной Америке отключили свои блоки влажности или удалили их для экономии энергии. Хотя они по-прежнему имеют решающее значение для таких мест, как магазины документов и компьютерные классы.

Если воздух слишком влажный, его можно уменьшить с помощью охлаждающего змеевика. Когда воздух попадает на охлаждающий змеевик, холодная поверхность вызывает конденсацию влаги в воздухе и ее вытекание. Под охлаждающим змеевиком вы найдете дренажный поддон для сбора воды и ее слива. Охлаждающий змеевик можно использовать для дальнейшего снижения содержания влаги за счет отвода большего количества тепла, но, конечно, это снизит температуру воздуха ниже заданного значения подачи, если это произойдет, то можно также включить нагревательный змеевик, чтобы снова поднять температуру. это будет работать, хотя это очень энергоемко.

Если приточные и вытяжные агрегаты расположены в разных местах, то обычным способом рекуперации части тепловой энергии является использование вращающегося змеевика. При этом используется змеевик как в подающем, так и в возвратном кондиционере, которые подключаются через трубопровод. Насос обеспечивает циркуляцию воды между ними. Это заберет отработанное тепло из вытяжного агрегата и добавит его к приточному агрегату. Это снизит потребность нагревательного змеевика в тепле, когда температура наружного воздуха ниже заданной температуры приточного воздуха, а температура возвратного воздуха выше заданного значения, в противном случае тепло будет отбрасываться в атмосферу. Поэтому нам понадобится датчик температуры воздуха в возвратном агрегате на входе, и, вероятно, у нас будут датчики температуры воздуха после теплообменника возврата, а также перед входом свежего воздуха. Они будут использоваться для управления насосом, а также для измерения эффективности. Поскольку насос будет потреблять электроэнергию, его включение экономически выгодно только в том случае, если сэкономленной энергии больше, чем потребляет насос.

Еще одна очень распространенная версия, с которой мы столкнемся, заключается в том, что воздуховод находится между выхлопом и впуском свежего воздуха. Это позволяет рециркулировать часть отработанного воздуха обратно во впуск свежего воздуха, чтобы компенсировать потребность в нагреве или охлаждении. Это безопасно и полезно для здоровья, но вам нужно убедиться, что выхлопной воздух имеет низкое содержание СО2, поэтому нам нужны датчики СО2, чтобы контролировать это. Если уровень СО2 слишком высок, повторное использование воздуха невозможно, смесительная заслонка закроется, и весь возвратный воздух будет выброшен из здания. В режиме рециркуляции основные впускные и выпускные клапаны не будут полностью закрыты в этой настройке, потому что нам все еще требуется минимальное количество свежего воздуха для входа в здание. Мы можем использовать это зимой, если возвратный воздух теплее наружного воздуха, и мы можем использовать это летом, если возвратный воздух холоднее наружного воздуха, в соответствии с заданной температурой приточного воздуха, поэтому нам также понадобится некоторая температура. датчики на впуске, обратке и сразу после зоны смешения. Некоторым зданиям требуется 100% свежий воздух, поэтому эту стратегию нельзя использовать везде, это диктуется местными законами и правилами.

Еще один вариант, с которым мы можем столкнуться, — это тепловое колесо. Это очень распространено в новых компактных кондиционерах. При этом используется большое вращающееся колесо, половина которого находится в потоке отработанного воздуха, а половина — во впуске свежего воздуха. Колесо будет вращаться, приводимое в движение небольшим асинхронным двигателем, который при вращении забирает нежелательное тепло от потока выхлопных газов и поглощает его материалом колеса. Затем колесо вращается во впускной поток свежего воздуха, этот воздух имеет более низкую температуру, чем выхлопной поток, поэтому тепло будет передаваться от колеса в поток свежего воздуха, который, очевидно, нагревает этот входящий поток воздуха и, таким образом, снижает потребность в нагревательный змеевик. Это очень эффективно, но некоторое количество воздуха будет просачиваться из вытяжного в поток свежего воздуха, поэтому его можно использовать не во всех зданиях.
