Система водоснабжения в частном доме — не роскошь, а необходимость. Сегодня даже домовладельцы, использующие коттедж за городом исключительно в качестве дачи, проводят воду в дом.

Выбрать способ подведения воды в загородный дом необходимо до начала строительства. Это позволит заранее оценить стоимость работ и оборудования, включить расходы на обустройство системы в смету, подготовить схему подвода воды к точкам потребления.

Особенности водоснабжения коттеджа

Тем, кто строит коттедж, доступны два способа провести воду в дом: подключиться к центральному водопроводу в населенном пункте или обустроить автономную систему с подачей воды из колодца или скважины. И в том, и в другом случае потребуется проект водоснабжения коттеджа.

Даже при наличии на территории водонапорной магистрали, стоит еще раз подумать, какое выбрать водоснабжение: автономное или централизованное. Это связано с тем, что централизованный водопровод имеет несколько неочевидных на первый взгляд минусов.

Централизованное водоснабжение

Подключение к системе централизованного водоснабжения осуществляется, если в населенном пункте есть центральная магистраль, например, как в коттеджном поселке «Лето-Парк».

Система центрального водоснабжения имеет ряд преимуществ в сравнении с автономной:

  • не требует больших вложений на этапе обустройства;
  • продолжает работать вне зависимости от наличия или отсутствия электричества;
  • обеспечивает любой объем водопотребления;
  • за обслуживание трубопровода, поддержку напора, ремонт труб отвечает ресурсоснабжающая организация.

Среди недостатков такой системы — полная зависимость от водоснабжающей компании: воду могут отключить при аварии, на время профилактического обслуживания водопровода, в некоторых поселках водоснабжение отключают на зиму. Качество воды также зависит от поставщика услуг: в некоторые населенные пункты поставляется только техническая вода, непригодная для питья и приготовления пищи.

Кроме того, ежемесячно придется оплачивать счета, тогда как при наличии автономной системы нужны только первоначальные вложения на закупку оборудования и бурение скважины.

Этапы подключения центрального водоснабжения

Подключение к центральному водоснабжению выполняют по следующему алгоритму:

  1. Получение разрешения на врезку в центральный водопровод у ресурсоснабжающей организации.
  2. Получение ТУ на подключение.
  3. Проектирование.
  4. Работы по подводу воды к участку, обустройство водопровода в доме.
  5. Установка счетчиков.

Автономное водоснабжение

Альтернатива подключения к централизованному водоснабжению — обустройство автономной системы, состоящей из скважины или колодца, насосного оборудования и трубопровода.

Преимущества автономных систем:

  • полная независимость от ресурсоснабжающих организаций;
  • отсутствие ежемесячных счетов за воду;
  • в большинстве случаев — высокое качество воды.

Недостатки у автономного водоснабжения тоже есть. Так как насосная станция водоснабжения для дома работает от электросети, при перебоях с электричеством пользоваться водой не получится.

Бурение скважины или рытье колодца, покупка водоподъемного оборудования требуют больших первоначальных затрат.

Варианты автономного водоснабжения

  • Колодец. Сооружение стандартного колодца обычно обходится дешевле бурения. Качество колодезной воды, как правило, ниже, чем артезианской, т.к. сооружение наполняется поверхностными грунтовыми водами. Дебит (количество воды, которое выдает источник в час) у такого варианта невысок. Водоснабжение частного дома из колодца чаще устраивают на дачах.
  • Скважина «на песок». Скважина глубиной до 50 метров способна обеспечить водой для технических и других нужд семью из 3-4 человек, ее производительность — до 3 м³/ч. В смете необходимо учесть затраты на приобретение насосного и водоподъемного оборудования.
  • Артезианская скважина. Водоснабжение дома из скважины, пробуренной на глубину 50-150 метров, — самый надежный способ организации автономной системы. Водоотдача таких скважин — до 10 м³ в час, срок эксплуатации — до 50 лет.

Стоит учесть, что бурение артезианской скважины обойдется дороже других вариантов устройства автономного водоснабжения. Помимо этого, глубокие скважины требуют получения лицензии на недропользование.

Монтаж автономного водоснабжения

Для обустройства автономной системы необходимо:

  1. Выбрать вариант сооружения. При выборе учитывайте геологические условия (глубина залегания вод, состав почвы) и планируемый объем водопотребления.
  2. Составить схему водоснабжения.
  3. Пробурить скважину или выкопать колодец.
  4. Купить и установить оборудование для подачи воды в систему внутреннего водоснабжения: насос или насосную станцию, автоматику, гидроаккумулирующий бак.
  5. Выполнить подключение системы.

Схемы водоснабжения коттеджа

Система водоснабжения коттеджа может быть самотечной или напорной.

Схема самотечной системы состоит из точки забора воды (колодца или песочной скважины), колодезного насоса, накопительного бака, разводки труб и точек потребления.

Напорные схемы сложнее: они состоят из скважины, насоса или насосной станции, напорной трубы, подключенной к гидроаккумулятору с автоматикой и реле давления, трубопроводов, ведущих к потребителям.

Стоимость водоснабжения частного дома

При подключении к центральной системе водоснабжения расчет стоимости выполняет обслуживающая организация по своему прайсу. На стоимость подключения влияют диаметр и протяженность трубы, величина нагрузки на сеть в м³/ч.

Смету на автономные системы рассчитывают иначе. На стоимость влияет глубина залегания вод и, соответственно, глубина скважины или колодца, количество точек потребления в коттедже, стоимость выбранного насосного и дополнительного оборудования.

Учтите при выборе автономной системы водоснабжения дома, что цены на бурение 1 погонного метра скважины ниже, чем стоимость одного метрового кольца для колодца. Но скважины бурят намного глубже, поэтому цена сооружения «под ключ» будет выше.

Что выбрать: централизованное или автономное водоснабжение

При выборе системы важен комплекс факторов: наличие технической возможности для врезки в центральный водопровод или бурения скважины, объем потребляемой воды, итоговую стоимость обустройства системы.

Девелоперская компания «Ярд» реализует загородную недвижимость в современных коттеджных поселках «Луговое» и «Лето-Парк». Покупая коттедж в «Луговом», можно рассчитывать на большой дебит подземных вод, высокую мощность водоносной линзы и чистоту воды — оптимальные условия для бурения скважины. В «Лето-Парке» обустроена система центрального водоснабжения.

Вернуться к списку статей

Как провести воду в частный дом – особенности монтажа, зависящие от источника водоснабжения

Содержание:

  1. Способы водоснабжения частного дома
  2. Выбор материала для трубопровода
  3. Технология укладки водопроводных труб
  4. Организация автономного водоснабжения
  5. Схемы разводки труб
  6. Правила монтажных работ
  7. Варианты водопровода на даче

Планирование инженерных сетей происходит на стадии проектирования здания. Вопрос, как провести воду в частный дом, решает каждый владелец самостоятельно. Оптимальным вариантом станет подключение к центральному водопроводу. Если общая магистраль не доступна, выбирается автономный источник – скважина или колодец. Организация водоснабжения сложный процесс, включающий несколько этапов. Приложив немного сил и упорства с ним можно справиться самостоятельно.

Способы водоснабжения частного дома

Если рядом с участком проложен центральный водопровод, то не придется искать варианты, как подключить воду к частному дому. Отпадают трудоемкие работы по выкапыванию колодца или скважины. Врезка в магистраль должна санкционироваться соответствующими организациями. Для этого с документами на право владения участком обращаются в водоканал, где получают ТУ. На основании технических условий с точкой врезки, сечением труб и другими нюансами лицензированная организация составляет проект. Полученный проект и сметная документация заверяется в СЭС. Подключение осуществляется компанией, получившей лицензию на монтаж водопровода. После врезки и соединения трубопровода с внутренними коммуникациями, представители водоканала составляют акт ввода в эксплуатацию. Остается только заключить с предприятием договор, по которому будет вноситься оплата.

Водоснабжение частного дома

Внимание. Единственный фронт работ, которые разрешается выполнить самостоятельно – это рытье траншеи, устройство песчаной подушки и закапывание.

Плюсы централизованного водоснабжения:

  • Цена подключения к водопроводу значительно ниже, чем услуги компании по устройству скважины.
  • Объем работ ограничивается копанием траншеи.
  • Обеспечивается круглогодичная подача воды без сезонных колебаний.

Как у любой системы у централизованной подачи воды есть недостатки:

  • Низкое качество (наличие железа, хлора, загрязнения).
  • Слабый напор – часто давления в системе не хватает для пользования сантехникой. В этом случае придется устанавливать насос.

Врезка в центральный водопровод

Выбор материала для трубопровода

Подвод воды к частному дому осуществляется отдельной веткой магистрали. Материал для нее выбирается на стадии проектирования. Среди допустимых вариантов:

  • сталь;
  • пластик;
  • металлопластик.

От изделий требуется обеспечение безопасности и соблюдение гигиенических норм по питьевой воде.

Стальные трубы – классический вариант монтажа водопровода. Они долговечные и прочные, но со временем поддаются коррозии. Процесс соединения изделий требует нарезания резьбы или сваривания. Оба мероприятия сложные и затратные по времени.

Полимерные трубы (ПНД или полипропилен) – отличаются нейтральностью к любому химическому воздействию, не бояться коррозии и гниения. Срок службы материалов – до 50 лет. Они не бояться мороза, обеспечивают герметичное соединение при сварке или использовании фитингов.

Полимерные трубы

Металлопластиковые трубы благодаря гладкой поверхности обеспечивают высокую проходимость потока. Они являются комбинацией положительных качеств металла и пластика. Изделия устойчивы к ржавчине и ультрафиолету, но боятся высокой температуры. Максимальный нагрев воды 950.

Совет. Для сварки полипропиленовых труб используется специальный электрический прибор. Большое количество соединений потребует определенных навыков работы со сварочным аппаратом.

Металлопластиковые трубы

В проектной смете заложено необходимое количество труб и их ориентировочная стоимость. Диаметр трубопровода не менее значим, чем материал. Он позволяет обеспечить нормальную скорость потока и пользование водой одновременно двум и более потребителям. На оптимальное сечение труб влияет длина магистрали:

  • до 30 м – D 25 мм;
  • более 30 м – D 32 мм.

Технология укладки водопроводных труб

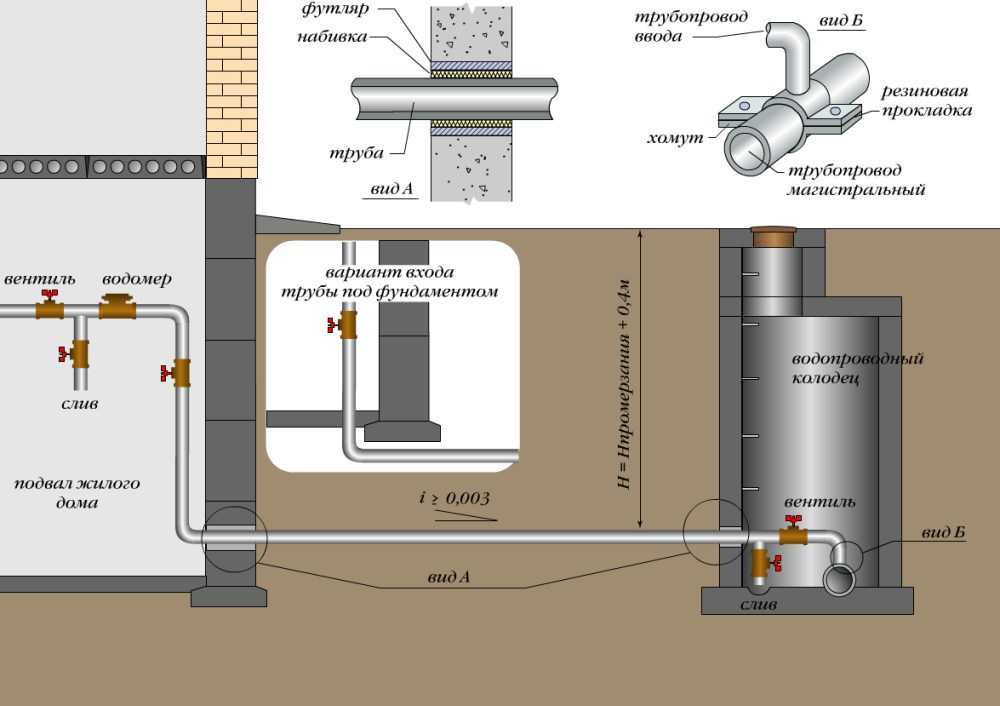

Чтобы обеспечить подачу воды круглый год, трубы укладываются в траншею, вырытую на глубину ниже точки промерзания почвы. Этот показатель в зависимости от региона составляет 1,5-2 м. Если особенности участка не позволяют уложить трубы на значительную глубину, их утепляют оболочками из пенополистирола, базальтовой ваты или вспененного полиэтилена.

На месте ввода в дом сооружается смотровой колодец или труба заводится через фундамент в помещение. При утеплении точке ввода уделяется особое внимание, это самый незащищенный участок.

Утепление точки ввода трубы

Организация автономного водоснабжения

Если центральный водопровод отсутствует, то водоснабжение частного дома своими руками организуется из индивидуального источника. Работы можно разделить на несколько этапов:

  1. Обустройство и раскачка скважины или колодца.
  2. Монтаж наружного водопровода.
  3. Устройство внутренней части инженерной системы.

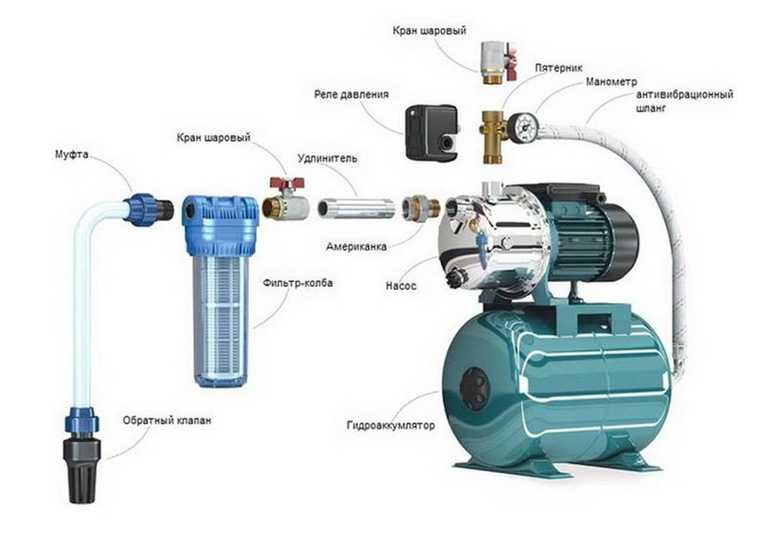

Наиболее функциональный способ провести воду в частный дом своими руками, использование автоматической системы. В нее входят:

  • источник водозабора;
  • насосное оборудование;
  • гидроаккумулятор;
  • фильтры;
  • автоматика;
  • сеть трубопроводов;
  • запорная арматура;
  • водонагреватель.

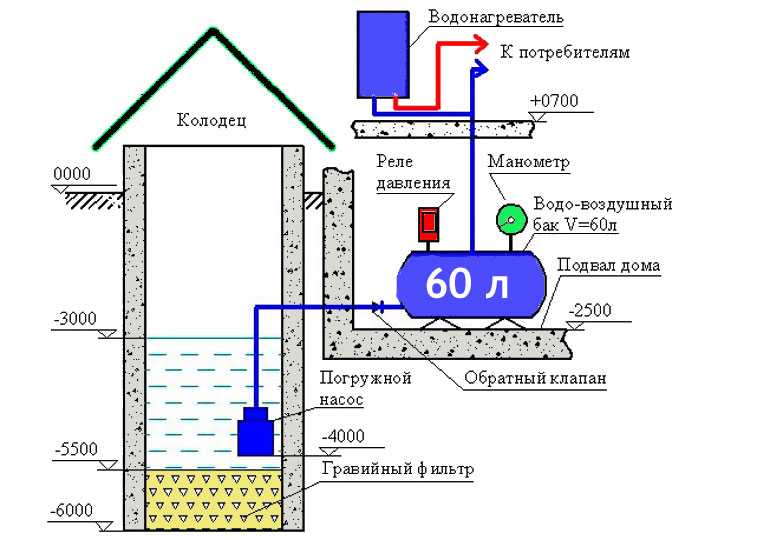

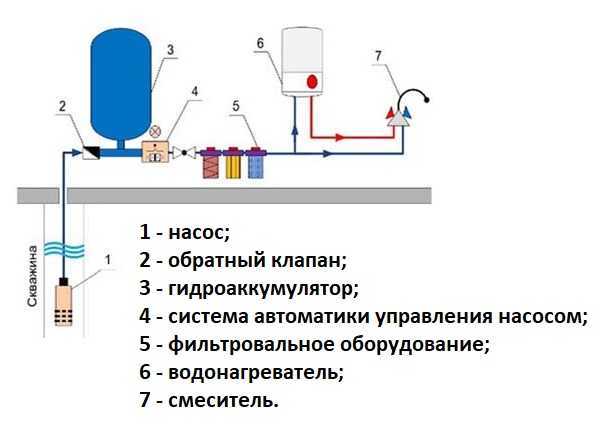

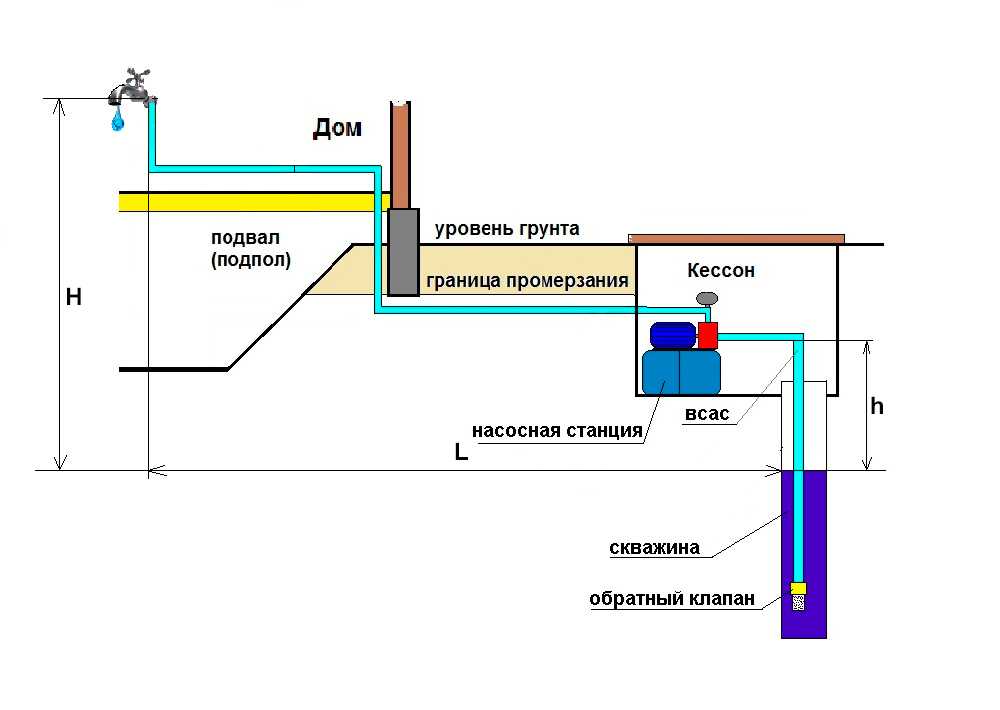

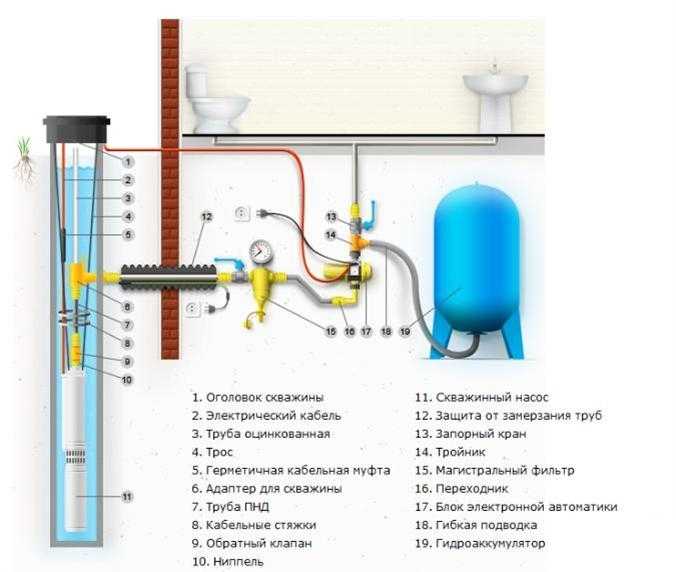

Схема водоснабжения из скважины

Совет. Перед каждым оборудованием устанавливается запорный кран, это позволит проводить ремонт и замену узлов системы.

Вода, которую качает погружной или поверхностный насос подводится к дому пластиковыми трубами. Для обеспечения постоянного давления устанавливается мембранный бак. В него нагнетается жидкость, а после ее разбора поплавковый механизм включает насос для повторного наполнения. Ввод воды в дом осуществляется трубами, проложенными канаве глубиной более 1,2 м. В процессе монтажа соблюдается уклон в сторону колодца.

Схемы разводки труб

Подведение воды к точкам разбора осуществляется двумя способами:

  • последовательным;
  • коллекторным.

Последовательная схема

Дом или дача с небольшим количеством жильцов оборудуется водопроводом с последовательным (тройниковым) соединением. Все сантехнические точки подключаются от одной трубы. Монтаж требует небольшого количества материалов, поэтому обойдется дешево. Последовательный монтаж приводит к снижению напора в последних точках водоразбора – это основной недостаток схемы.

Разводка по дому выполняется пластиковыми или металлопластиковыми трубами. Такой вариант имеет много преимуществ над металлическими изделиями:

  • простой монтаж;
  • отсутствие коррозии;
  • не влияют на качество воды;
  • долговечность;
  • низкая стоимость.

Совет. При параллельном расположении холодной и горячей воды холодная труба должна располагаться ниже.

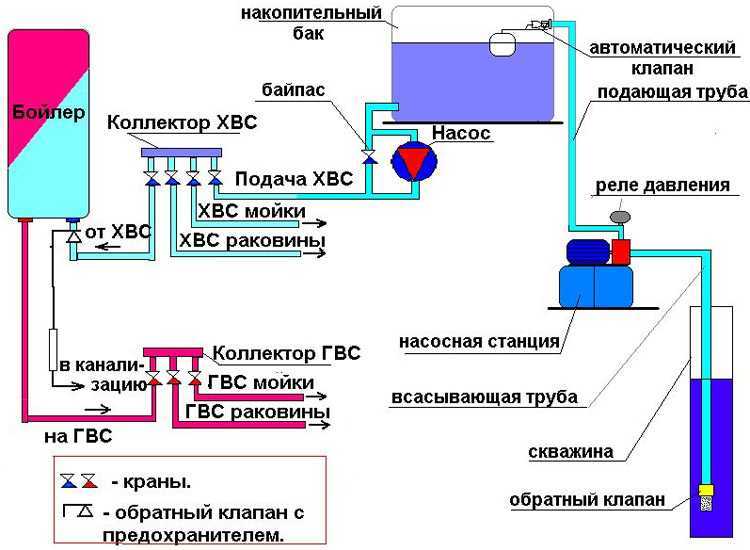

Коллекторная схема

Коллекторная установка предполагает монтаж распределителя, от которого каждая точка запитывается отдельной трубой. Для реализации схемы потребуется большое количество материала, но в системе будет поддерживаться стабильное давление.

Внимание. Если запланировано устройство горячего водоснабжения, то потребуется монтаж двух коллекторов.

Схемы разводки труб водоснабжения

Правила монтажных работ

  1. Монтаж водоснабжения в частном доме рекомендуется с отступлением от стены на несколько сантиметров (2-3).
  2. Для грамотной разводки труб потребуется качественная запорная арматура, уголки, тройники и другие элементы.
  3. Специалисты советую избегать прохождения труб сквозь стены, если этого не избежать, то необходимо устройство стакана.
  4. Трубы укладываются с уклоном в сторону сливного крана.
  5. Крепление труб осуществляется с шагом 2 м, применяются специальные клипсы.

Варианты водопровода на даче

Острая необходимость организации водоснабжения дачи очевидна для каждого владельца загородного участка. Вода позволяет не только осуществлять полив, но и комфортно проживать в доме. Источником водоснабжения на дачном участке обычно служит колодец или скважина. Вопрос, как провести воду на даче в дом, решается в зависимости от сезонности проживания за городом. Если эксплуатация происходит только в теплое время года, то рекомендуется летний вариант водопровода.

Пластиковый трубопровод укладывается в траншеи небольшой глубины и выводится около стены дома. Внутрь труба проходит через отверстие в стене или фундаменте. Основное требование к летнему водопроводу – возможность слить воду перед зимней консервацией.

Зимний вариант потребует значительно больше усилий. Трубы укладываются на глубину до 1,5 м. все составные части водоснабжения: колодец (скважина), трубопровод, насосное оборудование – требуют теплоизоляции. Обязательно устанавливается обратный клапан для слива воды.

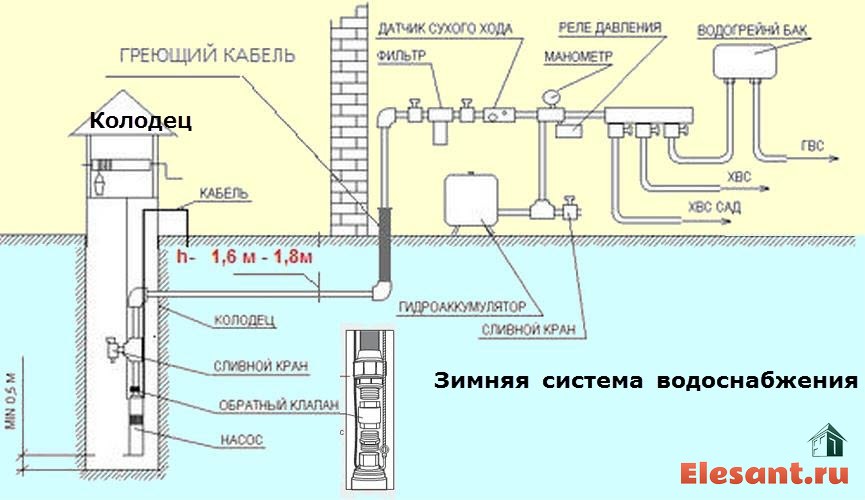

Схема зимнего водопровода

Совет. В некоторых случаях трубы невозможно опустить на необходимую глубину. В такой ситуации от промерзания защитит нагревательный кабель.

Разобравшись, как сделать водоснабжение в частном доме, вы сможете сэкономить на услугах специалистов. Это значительная сумма, которая пригодится для покупки строительных материалов.

Не забудьте оценить статью:

Полезная информация для владельцев недвижимости

Базовые знания о том, как работает ваша водопроводная сеть, одобренные материалы и потенциальные проблемы, имеют первостепенное значение. Это особенно верно, если вы являетесь владельцем дома или недвижимости. Овладение базовыми знаниями о вашей линии водоснабжения поможет вам обнаружить любые проблемы. Это также поможет вам грамотно справиться с аварийными ситуациями, связанными с прокладкой водопроводных сетей.

В каждом доме есть водопровод, также известный как водопровод. Как домовладелец, важно знать основы этой части водопроводной системы. Итак, являетесь ли вы владельцем коммерческой или жилой недвижимости или просто домовладельцем, вот основные сведения, которые вам нужно знать о них.

Сравнение давления воды и расхода воды

Что такое водопровод?

Водопровод — это основной водопровод, по которому вода поступает в вашу собственность. Ваша линия водоснабжения подключается непосредственно к водопроводной сети общего пользования, обычно расположенной под проезжей частью. Каждая линия обслуживания должна иметь свое индивидуальное ответвительное соединение с сетью общего пользования. Он направляет воду в ваш дом, имеет счетчик, а затем разветвляется на смесители, туалеты, душевые и бытовую технику, такую ​​как стиральные машины и водонагреватели.

Оборудование, облегчающее распределение и доставку воды, включает водопроводные трубы, сервисные клапаны и фитинги, а также краны. Фитинги и трубы в основном изготавливаются из меди, латуни, пластика или оцинкованного железа. Эти водопроводные линии обычно имеют диаметр от 3/4 до 4 дюймов и подключаются к основной линии подачи. Смесители и клапаны регулируют поток воды для каждого отдельного сантехнического прибора.

Магистраль сразу же ведет к воде, готовой для использования в холодной воде. Есть дополнительная ступенька для горячей воды. Это место, где водопровод ведет к водонагревателю, который ведет к водопроводным кранам, душам и другим приборам с горячей водой в доме. Кроме того, в вашем доме, скорее всего, есть трубопроводы с пресной водой, ведущие к наружному крану (крану) для подачи воды в ваш сад и газон.

Как проходит водопровод внутри дома

Оказавшись внутри дома, главный водопровод/труба ведет к водонагревателю. Однако непосредственно перед тем, как вода соединяется с водонагревателем, магистральный водопровод разделяется на участки трубопроводов горячей и холодной воды, которые называются линиями подачи холодной и горячей воды.

В большинстве случаев трубы горячей и холодной воды проходят парами, направляясь в разные помещения. В более новых домах, в отличие от старых, линии подачи от водонагревателя отдельные. Это означает, что использование воды в одной точке не влияет на ее подачу в другую зону или помещение. Например, при смыве унитаза напор холодной воды в душе не уменьшается. Это позволяет внезапно нагреть воду для душа, что очень удобно.

Линия холодной воды отделяется от основной линии подачи воды и отходит от водонагревателя. Трубы подачи холодной воды уложены прямолинейно. Это должно облегчить движение воды в соответствующие области дома.

Водонагреватель подключается к линии, отличной от линии подачи холодной воды. Вода в баке нагревается. После чего водонагреватель выпускает воду в разные линии горячего водоснабжения.

Материалы, используемые в линии водоснабжения

Существуют различные материалы для водопровода и труб, подающих воду. Трубы большого диаметра снабжают водой весь город, которые называются распределительными сетями. Обычно отводы для сервисных линий не допускаются в распределительных сетях. Меньшие ответвления водопровода, снабжающие отдельные здания, известны как водопроводные сети. Обычно используемые материалы в водопроводных трубах включают медь, ковкий чугун и латунь. Пластиковые трубы, такие как пластифицированный ПВХ (поливинилхлорид), сталь или чугун, не разрешены в качестве материала для инженерных коммуникаций в Нью-Йорке.

Трубы с цементным покрытием, например, из ковкого чугуна, являются наиболее прочными и прочными по сравнению с другими водопроводными трубами. Труба из ковкого чугуна на самом деле является тем, что Нью-Йорк использует в качестве материала для своей системы водоснабжения. Однако эти трубы с цементным покрытием сложны и дороги в установке, поскольку они имеют большой вес. С другой стороны, стальные трубы самые прочные. Напротив, трубы из поливинилхлорида намного легче и проще в монтаже. Это делает их подходящими для особенно удаленных и труднодоступных мест.

Существуют различные типы водопроводных труб, используемых в водопроводных сетях в домах. Однако, чтобы повторить это еще раз, материалы для водопровода, одобренные в Нью-Йорке, включают медь K, латунные трубы и трубы из ковкого чугуна. Водопроводные трубы, изготовленные из пластиковых материалов, не разрешены для использования в Нью-Йорке. Ознакомьтесь с нашим подробным руководством по материалам для водопроводных труб, утвержденным в Нью-Йорке.

Факторы, которые следует учитывать при установке линии водоснабжения

Затраты на установку в форме оплаты труда составляют центральную часть общих затрат на проект водоснабжения. Затраты на оплату труда также варьируются в зависимости от выбора трубы:

  • Прочность  — Прочность водопроводной трубы или трубопровода существенно влияет на срок службы водопровода. Например, медь K требует специального изгиба, чтобы выдерживать осадку грунта. Обычно в обеих точках соединения есть изгибы.
  • Вес трубы  — Легкие трубы, такие как медь K, монтируются быстрее и проще, чем трубы с большим весом, например, из ковкого чугуна.
  • Простой монтаж  — Сборка труб с нажимными соединениями быстрее и проще, чем с механическими соединениями. Развальцовка меди K и сборка соединений еще проще.

Распространенные неисправности водопроводных сетей

Водопровод, по которому вода поступает в ваш дом, очень важен. Ежедневные задачи, такие как приготовление пищи и личная гигиена, зависят от наличия воды. Вот почему необходимо обеспечить непрерывную и бесперебойную подачу пресной воды. Вы можете достичь этого, изучив общие проблемы, которые влияют на водопровод.

Таким образом, каждому владельцу недвижимости важно справляться с общими проблемами, связанными с водопроводом. Есть несколько проблем, которые влияют на их скорость потока и давление воды. Они могут потребовать немедленной замены или ремонта:

Утечки в водопроводных линиях

Утечки могут возникать в любом месте на линиях подачи воды по разным причинам, например, из-за неплотных соединений и коррозии труб. Они могут вызвать снижение давления воды и поэтому должны быть отремонтированы как можно скорее. Еще одной все более распространенной проблемой является выход из строя трубы из-за электролиза. Электролиз — это блуждающий подземный электрический ток, который атакует оголенные медные водопроводные трубы. Блуждающий подземный электрический ток может разрушить медный водопровод менее чем за 1 год.

Как проверить утечку водопровода

Разрыв труб

Это самые важные проблемы с сантехникой. Столкнулись с лопнувшими трубами? Решение состоит в том, чтобы связаться со службой экстренной помощи в Нью-Йорке и получить немедленную помощь в отделе Balkan Sewer and Water Main.

Шумные трубы

Вы когда-нибудь задумывались, что вызывает громкий шум в ваших водопроводных трубах? Ну, чаще всего это всегда воздух, когда он попадает в водопровод. Вам нужно заменить магистральный водопровод? Быстрый ответ — нет. Воздух в ваших линиях может вызвать гидравлический удар. Однако гасители гидроударов может легко установить сантехник. Для получения дополнительной информации и советов ознакомьтесь с нашим руководством по замене основного водопровода.

Система водоснабжения в вашем доме может показаться сложной. Ведь сантехника должна быть незаметной и удобной для владельцев дома и недвижимости. Поэтому важно иметь представление о ваших водопроводах, от определения до общих проблем, с которыми вы можете столкнуться. Эти знания помогут не только выявить проблемы, но и понять динамику, а также справиться с аварийными ситуациями, связанными с водопроводом в вашем доме. Помните, что знание – сила, когда дело доходит до проблем с сантехникой!

Специалист по ремонту водопровода и замене водопровода

Балканская команда профессионально занимается ремонтом и заменой водопровода на дому. У нас есть опыт во всех типах подземной сантехники Нью-Йорка. Компания Balkan Sewer And Water Main Service была основана в 1952 году. С момента основания в основе деятельности компании лежат честность и добросовестность во всех наших отношениях. Этот прочный фундамент позволил нам процветать в любых экономических условиях. Вот почему, помогая вам принять решение о ремонте или замене канализации, мы демонстрируем культуру нашей компании по обучению потребителей. Мы чувствуем, что чем больше вы знаете, тем лучше мы будем выглядеть. 2022 год фактически ознаменовал собой 70-й год подряд нашей работы под руководством той же семьи.

По мере нашего роста мы все больше зависели от подхода «Команда прежде всего». Тот же командный подход помогает обеспечить продолжение наших высоких стандартов, общей добросовестности и высокого морального духа компании. Полное удовлетворение потребностей клиентов всегда было целью номер один для Balkan Sewer And Water Main. Вот почему мы являемся крупнейшей и наиболее надежной канализационной и водопроводной службой Нью-Йорка в Нью-Йорке. Проще говоря, если это сантехника, и она находится под землей, мы ее делаем. Более 70 лет и более

жителей Нью-Йорка на сегодняшний день, Balkan — это «Команда, которой вы доверяете».

схемы, лучшие способы, нюансы работы

Прокладка трубопровода для водоснабжения – задача не менее ответственная, чем подбор и подключение насосного оборудования, обустройство источника воды. Неправильно проложенный водопровод в частном доме может привести к скачкам давления, нарушению работы системы.

Чтобы не было проблем, нужно внимательно изучить все тонкости работы. Мы поможем вам, предоставив полную информацию для изучения особенностей устройства систем и правил сборки. Предлагаемая к рассмотрению информация основана на нормативных требованиях.

Представленное нами на обзор подробное описание схем, вариантов и нюансов разводки контура водопровода дополнено наглядными иллюстрациями и видеоматериалами.

Содержание статьи:

  • Схемы разводки воды
    • Схема №1. Последовательное (тройниковое) подключение
    • Схема №2. Параллельное (коллекторное) подключение
  • Водораздел 9005 4
  • Как сделать проект самому ?
  • Монтаж узлов водопровода
  • Способы прокладки — скрытая и открытая система
  • Общие советы по монтажу
  • Выводы и полезное видео по теме

Схемы разводки воды

Разводка воды может осуществляться двумя способами — с последовательным и параллельным подключением. зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также смешанный тип разводки, при котором краны подключаются к водопроводу через коллектор, а остальные сантехнические точки и бытовые приборы подключаются методом последовательного подключения.

Фотогалерея

Фото

Схема водопровода в частном доме по схемам не отличается от квартирных вариантов. Отличие в использовании технических устройств, необходимых для функционирования водопровода

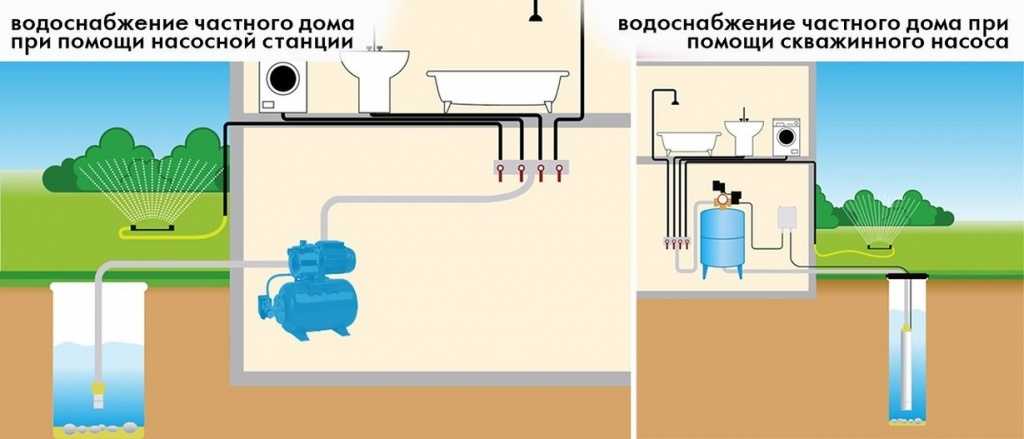

При подключении к автономным источникам, колодцу или колодцу, в систему входят фильтры грубой и тонкой очистки

Для подачи воды к точкам водоразбора, сконструированы как тройник, так и коллекторная система

При желании организовать автоматизированную систему водоснабжения схема дополняется гидробаком и реле давления. Для зимней эксплуатации оборудование размещают в отапливаемом помещении

Для подготовки горячей воды устанавливают проточный или накопительный водонагреватель

Часто для обеспечения нормального давления в каждой точке водозабора систему дополняют бустерной оборудование, например, насосная станция

Повышающее оборудование требуется для нормальной работы системы водоснабжения, если между точками водозабора и водозабора большое расстояние или система слишком разветвлена ​​

Основным условием организации водоснабжения в частном доме является наличие канализации, без которой невозможно строительство водопровода

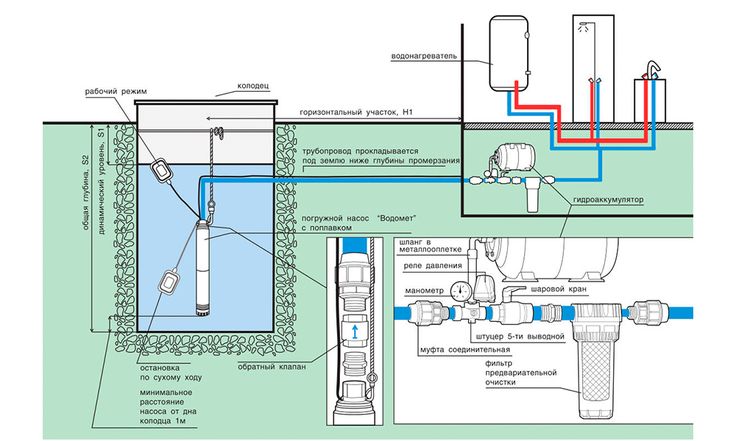

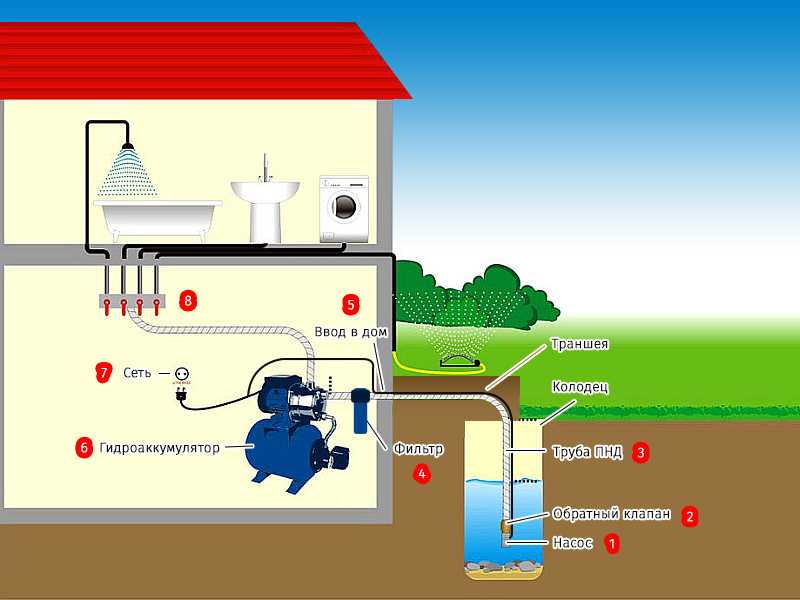

Вариант водоснабжения в частном доме

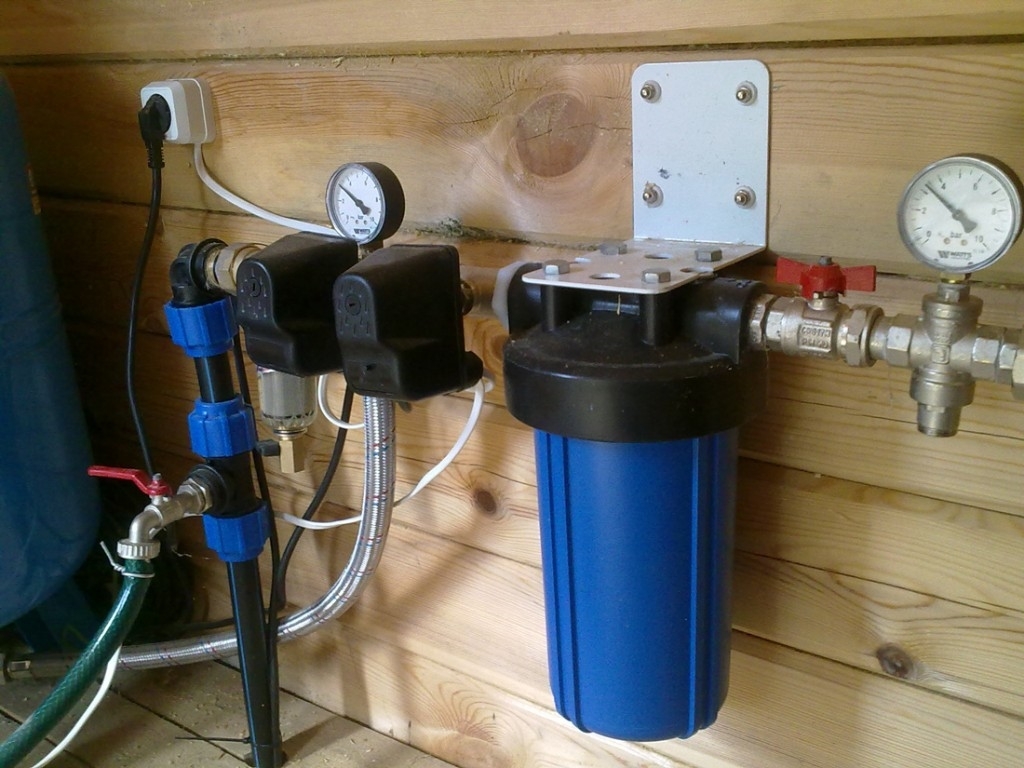

Система грубой и тонкой фильтрации

Коллекторный вариант водоснабжение

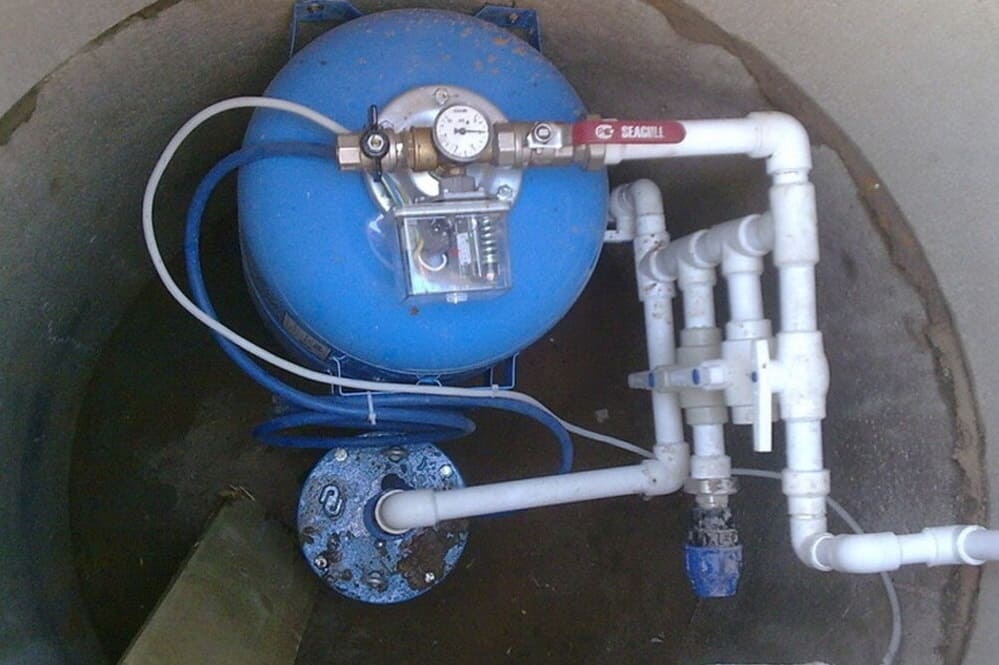

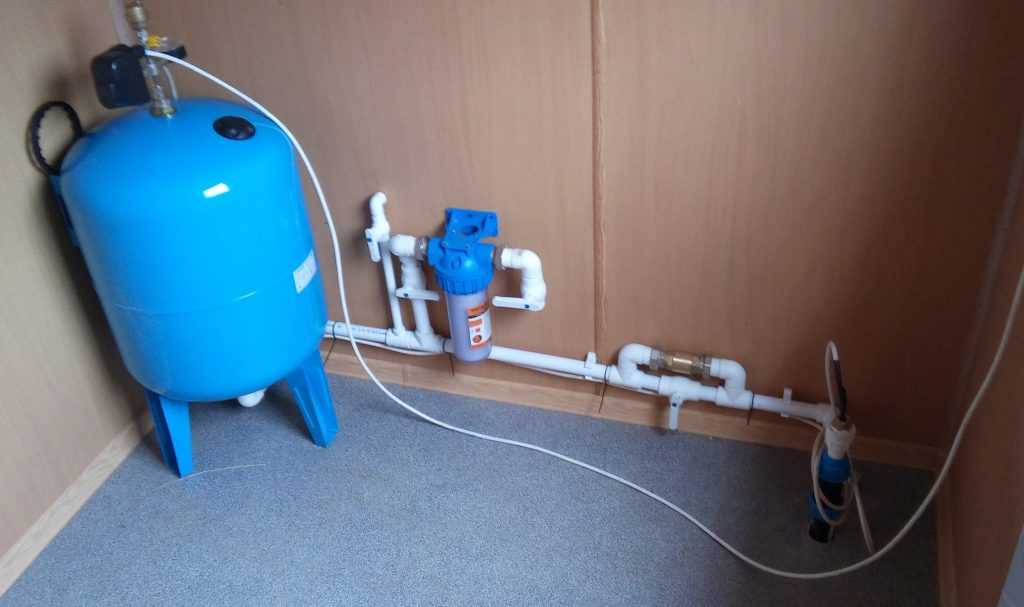

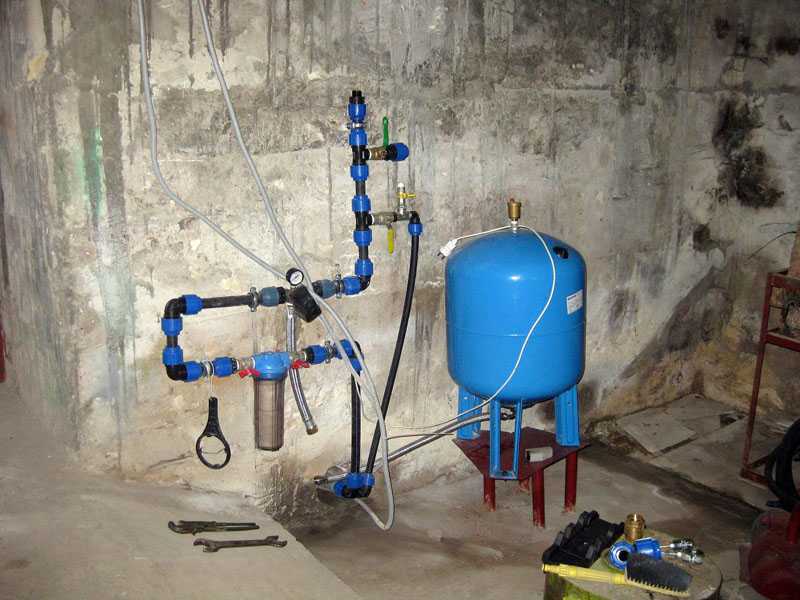

Аккумулятор в водопроводе

Подключение водопроводных труб к нагревателю

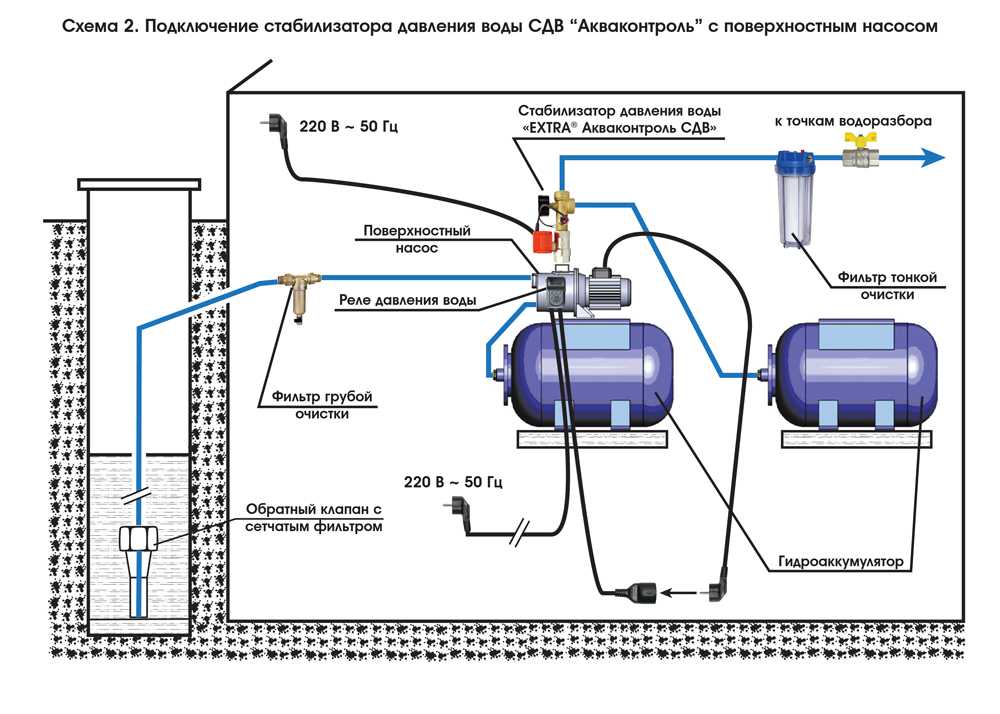

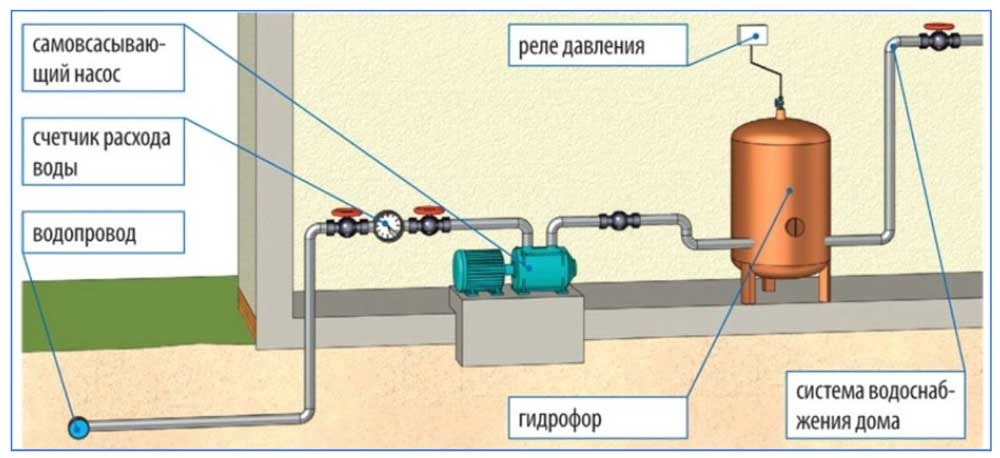

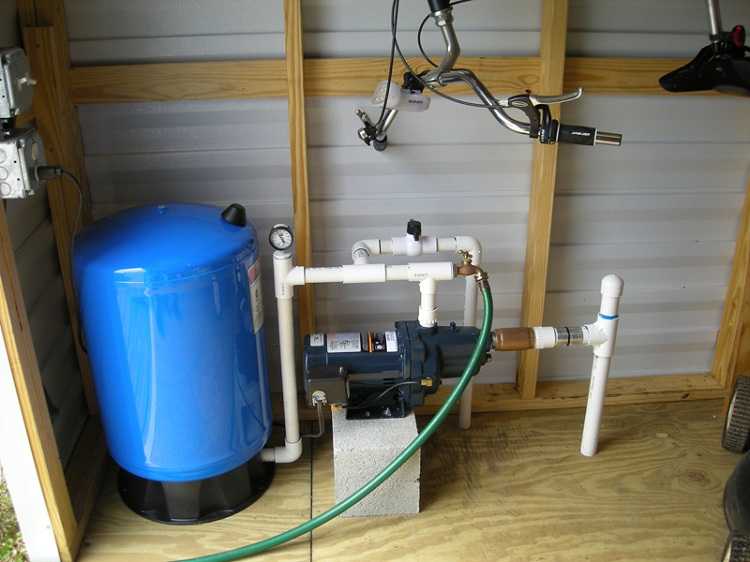

Насосная станция для повышения давления в системе

Решение для разветвленной и длинной схемы

Условие проведения водопровода в частном доме

Схема №1.

Последовательное (тройниковое) подключение

Представляет собой поочередный подвод труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ответвления к местам потребления.

Этот способ подключения более экономичен, требует меньше труб, фитингов, прост в монтаже. Разводка труб с тройниковой системой более компактна, ее легче спрятать под отделочными материалами.

При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно заметен — температура воды резко меняется, если водопроводом пользуются несколько человек

Но больше подходит для муниципальных квартир, для домов с периодическим проживанием или с небольшим количество жителей. Он не может обеспечить равномерное давление в системе при одновременном использовании нескольких пользователей – в самой удаленной точке напор воды резко изменится.

Кроме того, если вам нужно отремонтировать или подключить сантехнику, вам придется отключить весь дом от водопровода. Поэтому для частных домов с большим водопотреблением и постоянным проживанием лучше выбирать схему с параллельной разводкой.

Фотогалерея

Фото

Водоснабжение внутри частного дома производится по коллекторной или тройниковой схеме. Тройниковый вариант привычнее и проще в устройстве

В тройниковой схеме трубы соединяются с помощью тройниковой и угловой арматуры, приборы соединяются последовательно, вода течет по контуру периметра из одной точки врезки в другую

В тройниковой системе водоснабжения нельзя добиться одинаковых значений давления во всех точках просадки. В случае подачи ГВС разница будет еще и в температуре

Одним из способов устранения недостатков в работе тройниковой системы считается построение водопровода по кольцевой схеме. Вода в этом случае подается в кран с двух сторон.

Принцип сборки тройника водопровода

Особенности соединения труб

Разводка минусового тройника

Способ решения проблем с давлением

Схема № 2.

Параллельное (коллекторное) соединение

Параллельное соединение основано на подаче отдельных трубы от основного коллектора до точек водозабора. Для холодных и горячих линий устанавливают свои коллекторные узлы.

Этот способ требует прокладки большого количества труб и, соответственно, создает трудности их маскировки. Но зато каждая точка просадки будет иметь , а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Галерея изображений

Фото

Преимущества коллекторной проводки

Принцип построения коллекторной схемы

Недостатки коллекторного решения

Равномерное давление во всех точках

Коллектор – это устройство с одним входом для воды и несколько выводов, количество которых зависит от количества сантехнических узлов, бытовых приборов, использующих для работы водопроводную воду.

Коллектор для холодной воды монтируется ближе к вводу трубы в дом, а для горячей воды монтируется на выходе из водонагревателя. Перед коллектором установлены фильтр очистки и редуктор давления, регулирующий давление.

Каждый вывод из коллектора оборудован запорной арматурой, что позволяет отключить конкретную точку забора воды, при этом остальные выводы будут работать в штатном режиме. Кроме того, каждый из них может быть оснащен регулятором для поддержания определенного давления для отдельных устройств

Водораздел

Монтаж системы горячего водоснабжения и системы холодного водоснабжения может осуществляться двумя способами:

  • С «глухой» проводкой. Труба подачи воды до последней точки водозабора заканчивается тупиком. Такая схема более выгодна для экономии места с экономической точки зрения, но может создавать неудобства в эксплуатации системы водоснабжения. В последний блок вода будет поступать с задержкой, и только после того, как дойдет до пробки, начнет поступать в кран.
  • С замкнутой циркуляционной разводкой. При этом методе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого способа разводки целесообразно использовать именно для системы горячего водоснабжения – в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять, рациональнее использовать комбинированный вариант. Система холодного водоснабжения выполняется с помощью глухой разводки, горячего – циркуляционной.

На простой схеме сразу видны отличия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухой» с помощью коллектора

Как самому сделать проект?

Чтобы правильно спланировать систему водоснабжения, необходимо сначала составить план дома, разместив в нем все сантехнические устройства, оборудование, которое будет подключено к водопроводу.

Все размеры указаны в единой шкале, по фактическим обмерам помещения. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.

Схема водопровода должна максимально точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды и даже канализации, так как эти коммуникации часто проводятся рядом. Учитывается также количество фильтров, объем котла, параметры насосного оборудования.

Схема подключения должна быть максимально упрощена, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализации, чтобы скрыть их общим коробом. При размещении труб под полом тройники ведут прямо вверх

В проекте должны быть учтены требования строительных норм, а также утвержденных и действующих в стране.

Монтаж узлов водопровода

Типовая схема разводки водопровода со скважиной или колодцем может быть использована для последовательной обвязки.

Состоит из следующих узлов:

  • Насосное оборудование. Для глубокого колодца более 8 метров или колодца подходит только погружной насос. Для неглубоких источников можно использовать монтажные станции или поверхностные насосы.
  • Переходной ниппель. Необходим для соединения со следующими элементами системы, которые в большинстве случаев имеют диаметр, отличный от выхода из насоса.
  • Обратный клапан . Предотвращает утечку воды из системы при неработающем насосе, падении давления воды.
  • Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от проводки (внешняя или внутренняя, скрытая или открытая), цены самого материала, простоты монтажа. Трубопровод, подающий воду в дом, снабжен теплоизоляционным слоем.
  • Водоразборная арматура. Применяется для соединения труб, перекрытия подачи воды, установки трубопровода под углом и т. д. Включает в себя: фитинги, краны, водоразборные муфты, тройники и т. д.
  • Группа фильтров. Предназначен для защиты оборудования от попадания твердых и абразивных частиц, снижения содержания железа в воде и ее смягчения.
  • Аккумуляторный бак. Требуется для создания и поддержания стабильного давления воды, для предотвращения частой работы насоса.
  • Группа безопасности. Необходим для контроля давления в системе — реле давления, манометр и реле сухого хода. Устройства автоматического управления помогают поддерживать стабильное давление в системе и продлевают срок службы оборудования.

Все элементы системы соединены в определенной последовательности. Подробнее можно рассмотреть на схеме. Далее описывается монтаж системы на примере коллекторной разводки, как более сложной.

Простая схема водопровода позволяет представить, как должна быть проведена разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — котельных или котельные — в специально выделенных помещениях жилого дома, в подвальных и полуподвальных помещениях.

В многоэтажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за сливным бачком в туалете или спрятать в специальный шкаф. В целях экономии коллектор располагают ближе к большему количеству сантехнических приборов, примерно на одинаковом расстоянии от них.

Монтаж коллектора в сборе, если следить за направлением воды, производится в следующем порядке:

  1. В месте соединения коллектора с магистральным водопроводом устанавливается запорная арматура для перекрытия отключить всю систему, если это необходимо.
  2. Далее монтируется фильтр осадка, который задерживает крупные механические взвеси, которые могут привести к поломке оборудования.
  3. Затем устанавливают еще один фильтр, который будет удалять из воды более мелкие включения (в зависимости от модели частицы от 10 до 150 микрон).
  4. Следующим на схеме установки является обратный клапан. Он перекрывает обратный поток воды при падении давления.

После установки вышеуказанного оборудования к водопроводу подсоединяется коллектор с таким количеством выводов, которое соответствует количеству точек водопотребления в доме. Если в доме подключены не все сантехнические приборы, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных ветвей системы горячего и холодного водоснабжения одинаков для центрального водоснабжения. Монтаж в доме немного отличается: один из коллекторов холодной воды подключается к водонагревателю, откуда горячая вода направляется в отдельный коллекторный узел

Способы прокладки — скрытая и открытая система

Трубы в водопроводе система может быть проложена закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определить несложно и закрытый способ предпочтительнее, как более эстетичный и позволяющий сэкономить до 10 см полезной площади. Почему при монтаже водопровода до сих пор используется открытый трубопровод? Попробуем дать ответ.

Фотогалерея

Фото

Металлопластик – лидер в области проектирования систем водоснабжения; применяются при организации контуров горячего и холодного водоснабжения. Устойчив к коррозии, не откладывается на стенках, не требует покраски

Неармированные варианты труб ПП применяются при прокладке магистралей холодной воды, армированные — в устройстве горячего водоснабжения. Водопроводные трубы монтируются с использованием фитингов

Как и прежде, при организации систем водоснабжения используются стальные водогазопроводные трубы. Стальные водопроводные трубы соединяются сваркой, к недостаткам можно отнести склонность к ржавчине, необходимость наружной покраски

К преимуществам гибкости, устойчивости к температурным и агрессивным средам имеют трубы из меди и нержавеющей стали. Соединяются пайкой и обжимкой, служат около 50 лет, но стоят дорого

Водопроводные трубы

Полипропиленовая водопроводная система

Устройство водоснабжения с водопроводными трубами

Водопроводные трубы из меди и нержавеющей стали

Скрытая проводка позволяет скрыть трубы и не портить эстетическое восприятие интерьера дома или квартиры . При сборке используется скрытый метод. Скрывают контур за декоративной стеной, например, из гипсокартона, или штробят стены и вводят трубы в образовавшиеся ниши, заделывая их облицовочным материалом или штукатуркой на сетке.

Трубопровод не должен плотно прилегать к поверхностям — всегда оставляйте небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется размещать их в кожухе, вставляя трубу в трубу.

Недостаток метода проявляется при необходимости ремонта или замены скрытых элементов системы — штукатурку или плитку необходимо вскрывать и затем снова декорировать.

Кроме того, в случае повреждений и протечек проблема может быть обнаружена не сразу и привести сначала к потере эксплуатационно-технических характеристик конструкций, затем к затоплению помещений.

К монтажу водопровода лучше приступать с заранее составленной схемой — иначе ошибки в расчетах или сборке приведут к тому, что придется штробить новые канавки и переустанавливать трубы

Чтобы избежать подобных сложностей, при монтаже проводки прячут только целые участки трубы, располагая фитинг на открытых участках. В местах установки запорной арматуры делают незаметные дверцы. Это дает сервисному доступу к трубным соединениям, которые являются самыми слабыми звеньями в системе.

Следует отметить, что трубы не из всех материалов можно прятать под слоем штукатурки – для этого подходят только изделия из полипропилена, металлопластика или меди.

Открытая прокладка труб осуществляется после отделки. Метод предполагает укладку оголенных труб и элементов водопровода ни в коем случае. Выглядит некрасиво, уменьшает полезную площадь помещения, но в то же время такой способ очень удобен для обслуживания, ремонта и демонтажа элементов.

Перепланировка и перестановка сантехники в доме с таким расположением сантехники также не вызовет затруднений.

Открытая проводка позволяет быстро обнаружить утечку и устранить причину поломки или повреждения элементов системы

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепежные элементы и закончить сварочные работы. Трубы, которые перед укладкой хранились или транспортировались при минусовых температурах, выдерживают не менее суток при температуре выше 10°С. Перед началом монтажа необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам закрепляют хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть более 5 см. 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Необходимо, чтобы все соединительные элементы соответствовали типу (серии) труб и, а также фитинги и ревизии находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону дренажных клапанов для слива воды, подъем делается в сторону устройства, через которое будет выходить воздух при заполнении системы водой. При установке вертикальных конструкций не допускается их наклон более 2 мм на метр.

При вертикальной прокладке трубопровода трубы горячей воды располагают справа от труб холодной воды. При горизонтальной разводке трубы холодной воды располагают внизу под горячей водой для предотвращения образования конденсата.

Закрывают каналы или монополизируют трубопровод только после пробного пуска системы и проверки ее работоспособности, отсутствия утечек и повреждений

При эксплуатации горячего водоснабжения возникает такое явление, как тепловое расширение, особенно характерное для . При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейка» предотвращают деформацию.

Выводы и полезное видео по теме

Ролик №1. Разводка систем ГВС и ГВС в двухэтажном доме:

Ролик №2. Особенности монтажа ГВС и ХВС в доме :

Зажим № 3. Как компактно смонтировать сборку коллектора:

Установить электропроводку в собственном доме можно самостоятельно, но во избежание неприятных последствий от непрофессиональной работы лучше обратиться к специалисту для помощи в проектировании системы.
