Отвод поверхностных вод

Для отвода поверхностных вод проводятся следующие мероприятия:

1) поперечному профилю земляного полотна и дорожной одежды придают выпуклое очертание (поперечный уклон), что способствует стоку воды с поверхности дороги;

2)    устраивают боковые и водоотводные канавы, или же используют для водоотвода резервы, испарительные бассейны;

3)  устраивают нагорные канавы;

4) строят разнообразные водопропускные сооружения для пропуска постоянных и периодически действующих водотоков, а также сооружения, обеспечивающие отвод воды из боковых канав в сторону от земляного полотна.

В зависимости от типа покрытия поперечные уклоны дорожной одежды принимают в пределах от 15 до 40%0. Чем менее ровная поверхность покрытия, тем большим должен быть его поперечный уклон для того, чтобы вода не застаивалась на проезжей части. Назначение уклонов, превышающих 40% о, ограничивается условиями безопасности движения автомобиля. Для улучшения условий стока обочинам придаются поперечные уклоны на 20%0 больше, чем покрытию.

Боковые канавы (кюветы) служат для отвода воды, стекающей с поверхности дороги и прилегающей к ней местности. Их следует проектировать с достаточным (не менее 5%о) продольным уклоном. 6 этом случае боковые канавы способствуют осушению верхней части земляного полотна; при необеспеченном водоотводе и длительном застое воды боковые канавы становятся источниками проникновения воды в земляное полотно и его переувлажнения.

В сухих местах с обеспеченным быстрым стоком поверхностных вод и глубоким расположением грунтовых вод боковые канавы устраивают в виде треугольных лотков глубиной не менее 30 см и крутизной откосов 1 :3—1 :5, что дает возможность автомобилям съезжать с дороги в случае необходимости в любом месте.

При водонепроницаемых грунтах и менее удовлетворительных условиях поверхностного стока боковые канавы устраивают трапецеидального поперечного сечения с шириной по дну 0,4 м и глубиной до 0,7—0,8 м, считая от бровки насыпи. В выемках канавам придают полуторный откос (1 : 1,5), в насыпях внутренний откос устраивают значительно положе (1 : 3).

При гравелистых или щебенистых грунтах выемки устраивают с трапецеидальными канавами минимальной глубины — 0,3.«, с откосами 1 : 1, а в прочном скальном грунте — с треугольным лотком такой же глубины.

Во избежание переполнения боковых канав и увлажнения земляного полотна вода из канав должна выводиться в пониженные места и водотоки не реже чем через каждые 500 м при трапецеидальном и через 150—250 м — при треугольном сечении. Перед выемкой воду из боковых канав следует отводить в сторону. После выхода из выемки боковая канава выводится в резерв насыпи, или же, при наличии поперечного уклона местности, плавно отводится в сторону.

В ряде случаев резервы используются в системе дорожного водоотвода. Поэтому их устройство должно обеспечивать беспрепятственный сток воды вдоль дороги. Для этой цели дно резерва планируют с уклоном 20%0
от насыпи. При ширине резерва более 6 м ему придают вогнутый профиль с поперечным уклоном к середине, благодаря чему по оси резерва образуется лоток для стока воды. При продольном уклоне резерва менее 5%о Для улучшения отвода воды в середине резерва делают канаву шириной по дну 0,4 м.

Для выпуска воды из боковых канав или резервов в расположенные поблизости пониженные места устраивают водоотводные канавы, сечение которых принимается по расчету. Наименьший продольный уклон водоотводных канав во избежание их заиливания принимается равным 5%о, а в отдельных случаях в виде исключения — 2%о.

Для перехвата воды, стекающей по косогору к дороге, и для отвода этой воды к ближайшим пониженным местам рельефа или к водоотводным сооружениям, устраивают нагорные канавы трапецеидального поперечного сечения.

Размер поперечного сечения нагорных канав обосновывается гидравлическим расчетом .

При проектировании канав со значительным продольным уклоном следует иметь в виду, что возникающее в этих случаях существенное увеличение скорости течения воды может привести к размыву канавы. Чтобы воспрепятствовать этому, дно и откосы канавы укрепляют различными способами: одерновкой, щебеневанием, обработкой грунта органическими вяжущими материалами, мощением камнем.

Способ укрепления канав назначают в зависимости от скорости течения воды. Обычно при уклонах дна канавы от 10 до 30%о Для укрепления откосов применяют одерновку, а дно укрепляют втрамбовыванием щебня или гравия слоем 8— 10 см. Мощение камнем используют при уклонах дна канавы от 30 до 50%о. Эффективно укрепление канав бетонными плитками.

При продольных уклонах более 50%о развивается большая скорость течения воды (быстроток) и приходится для гашения скорости применять бетонные укрепления; существуют также перепады, на которых для гашения энергии следует применять водобойные устройства (водобойные стенки, водобойные колодцы).

Перепады     образуются при разделке  дна   канавы уступами    с   вертикальной стенкой     высотой     около 0,3—0,5 м. Для укрепления уступов используют местный материал: камень, гибкие ветви кустарника, из которых устраивают плетень; все более широкое применение находят конструкции из  сборных железобетонных элементов.

Между перепадами дну канавы придают уклон, соответствующий принятому способу укрепления канавы, или планируют дно с таким уклоном, при котором не требуется устройство укрепления.

При максимальных уклонах и большом количестве протекающей воды русло канавы укрепляют при помощи устройства комплекса сооружений, состоящих из каменных, бетонных или железобетонных лотков (быстротоков), перепадов значительной высоты, водобойных стенок и водобойных колодцев.

Водобойный колодец, используемый значительно реже, чем водобойная стенка, располагается за перепадом и представляет собой местное углубление в продольном профиле канавы; дно и стенки колодца тщательно укрепляются (камнем, бетоном) от разрушительного действия падающей воды.

Методы расчета водобойных колодцев и быстротоков приводятся в курсе гидравлики; их конструкции весьма разнообразны и зависят от применяемых материалов .

При малых расходах воды опасность размыва невелика, и канавы можно не укреплять даже при значительных уклонах.

В степных районах, в равнинной местности, при незначительных продольных и поперечных уклонах возникают большие затруднения для устройства водоотводных канав, которые обеспечивают отвод воды от земляного полотна. В этих случаях за пределами полосы отвода дороги можно устраивать испарительные бассейны — специальные неглубокие котлованы, в которые поступает вода из боковых канав. Вокруг испарительных бассейнов устраивают земляные валики, чтобы преградить доступ воды с окружающей местности.

Иногда вместо испарительных бассейнов используют резервы, которые в этом случае размещают на большем расстоянии от насыпи, чем обычно. Емкость одного испарительного бассейна обычно не превышает 200—300 м3
при глубине до 1,5 м.

Испарительные бассейны целесообразно устраивать в местностях, где климатические условия «способствуют высокой испаряемости влаги (небольшое количество осадков, высокая среднегодовая температура, сильные ветры), а также имеется возможность дополнительного отвода воды. В Северном и Центральном районах России устройство испарительных бассейнов не рекомендуется, так как они способствуют заболачиванию местности, зарастают сорняками и становятся источниками засорения прилегающих земель.

< Предыдущая   Следующая >

NormaCS ~ Ответы экспертов ~ Требования к сбору, очистке и отводу дождевой воды с горных склонов для защиты автодороги в водоохранной зоне

Ответы экспертов

  • Автомобильные дороги. Проектирование, строительство, ремонт и содержание автомобильных дорог
  • Автомобильные дороги. Проектирование, строительство, ремонт и содержание искусственных сооружений на автомобильных дорогах
  • Строительные материалы и строительство
  • к.32 Сооружения транспорта
  • к.40 Водоснабжение и канализация

Требования к сбору, очистке и отводу дождевой воды с горных склонов для защиты автодороги в водоохранной зоне

17 мая 2020 в 10:00

Проектируется предприятие, для которого строится внеплощадочная подъездная автодорога. Часть дороги проходит в водоохранной зоне. Рельеф местности, по которой прокладывается дорога, низкогорный со сложной сетью хребтов. В настоящее время дождевые воды со склонов по ложбинам стекают в море. Для защиты земельного автодорожного полотна предусматривается отвод дождевых вод со склонов по нагорным канавам в траншею для сбора дождевых вод с холма.

Согласно пункту 15 статьи 65 Водного кодекса РФ, в границах водоохранной зоны запрещается «7) сброс сточных, в том числе и дренажных вод».

Согласно пункту 12.17 СП 34.13330.2012, на дорогах в пределах водоохранных зон необходимо предусматривать организованный сбор воды с поверхности проезжей части с последующей ее очисткой или отводом в места, исключающие загрязнение водных объектов. Качество сбрасываемых очищенных сточных вод в водные объекты должно удовлетворять установленным требованиям.

  • Необходимо ли предусматривать сбор и очистку дождевой воды только с поверхности дорожного полотна в водоохранной зоне?
  • Можно ли дождевые стоки с холма, возвышающегося над дорогой, отводить на рельеф или по существующим ложбинам непосредственно в море?
  • Если можно, то какие требования должны соблюдаться при их отводе в море или на рельеф?

Ответ

ООО «Нанософт разработка»

Используемые нормативные источники


  • Кодекс 74-ФЗ. Водный кодекс Российской Федерации


  • СП 34.13330.2012. Автомобильные дороги


  • Технический регламент Таможенного союза 014/2011. Безопасность автомобильных дорог


  • ГОСТ 33100-2014. Дороги автомобильные общего пользования. Правила проектирования автомобильных дорог


  • СанПиН 2.1.5.980-00. Гигиенические требования к охране поверхностных вод


  • ОДМ 218.8.005-2014. Методические рекомендации по содержанию очистных сооружений на автомобильных дорогах


  • ВСН 8-89. Инструкция по охране природной среды при строительстве, ремонте и содержании автомобильных дорог


  • ГОСТ 2761-84. Источники централизованного хозяйственно-питьевого водоснабжения. Гигиенические, технические требования и правила выбора


  • ГОСТ 17. 1.5.02-80. Охрана природы. Гидросфера. Гигиенические требования к зонам рекреации водных объектов

По теме этого документа

ГЛАВА 6 — ДРЕНАЖ

ГЛАВА 6 — ДРЕНАЖ

6.1 Необходимость дренажа
6.2 Различные типы
дренаж

Во время дождя или полива поля становятся влажными. Вода проникает в почву и накапливается в ее порах. Когда все поры заполнены водой, говорят, что почва насыщена и больше не может поглощать воду; когда продолжается дождь или орошение, на поверхности почвы могут образовываться лужи (рис. 9).6).

Рис. 96. Во время сильных дождей верхние слои почвы насыщаются и могут образовываться лужи. Вода просачивается в более глубокие слои и проникает из бассейнов.

Часть воды, находящейся в насыщенных верхних слоях почвы, стекает вниз в более глубокие слои и замещается водой, просачивающейся из поверхностных бассейнов.

Когда на поверхности почвы больше не остается воды, некоторое время продолжается нисходящий поток, и воздух снова поступает в поры почвы. Эта почва больше не насыщена водой.

Однако насыщение могло продолжаться слишком долго для здоровья растений. Корням растений требуется воздух, а также вода, и большинство растений не могут выдерживать насыщенную почву в течение длительного времени (исключением является рис).

Помимо ущерба урожаю, очень влажная почва затрудняет, а то и делает невозможным использование техники.

Вода, стекающая из насыщенного грунта вниз в более глубокие слои, питает резервуар подземных вод. В результате уровень грунтовых вод (часто называемый уровнем грунтовых вод или просто уровнем грунтовых вод) повышается. После проливных дождей или продолжительного чрезмерного орошения уровень грунтовых вод может даже достигать и насыщать часть корневой зоны (см. рис. 9).7). Опять же, если такая ситуация продлится слишком долго, растения могут пострадать. Таким образом, необходимы меры по контролю подъема уровня грунтовых вод.

Рис. 97. После сильных дождей уровень грунтовых вод может подняться
и добраться до корневой зоны

Перед сильным количеством осадков

После сильных осадков

Удаление избыточной воды либо с поверхности земли, либо с корневой зоны называется дренаж.

Избыток воды может быть вызван дождем или использованием слишком большого количества воды для орошения, а также может иметь другие причины, такие как просачивание каналов или наводнения.

В очень засушливых районах в почве часто происходит накопление солей. Большинство сельскохозяйственных культур плохо растут на соленой почве. Соли можно вымыть путем просачивания поливной воды через корневую зону сельскохозяйственных культур. Чтобы добиться достаточного просачивания, фермеры будут поливать поле больше, чем нужно культурам. Но соленая просачивающаяся вода вызовет повышение уровня грунтовых вод. Таким образом, дренаж для контроля уровня грунтовых вод также служит для контроля засоленности почвы (см. главу 7).

6.2.1 Поверхностный дренаж
6.2.2 Подземный дренаж

Дренаж может быть естественным или искусственным. Во многих районах есть естественный дренаж; это означает, что избыточная вода стекает с фермерских полей в болота или в озера и реки. Однако естественного дренажа часто бывает недостаточно, и требуется искусственный или искусственный дренаж.

Существует два типа искусственного дренажа: поверхностный дренаж и подземный дренаж.

6.2.1 Поверхностный дренаж

Поверхностный дренаж – удаление избыточной воды с поверхности земли. Обычно это достигается с помощью неглубоких канав, также называемых открытыми дренами. Неглубокие канавы впадают в более крупные и глубокие коллекторные стоки. Для облегчения стока избыточной воды в сторону дрен поле придается искусственный уклон путем планировки (см. рис. 98).

Рис. 98. Поле имеет искусственный уклон для облегчения дренажа

6.2.2 Подземный дренаж

Подпочвенный дренаж – это удаление воды из корневой зоны. Это достигается за счет глубоких открытых дрен или заглубленных трубчатых дрен.

я. Глубокие открытые водостоки

Избыточная вода из корневой зоны стекает в открытые дренажи (см. рис. 99). Недостатком этого типа подземного дренажа является то, что он затрудняет использование техники.

Рис. 99. Контроль уровня грунтовых вод с помощью глубоких открытых дрен

ii. Дренажные трубы

Дренажные трубы представляют собой подземные трубы с отверстиями, через которые может поступать грунтовая вода. Трубы подают воду в дренажный коллектор (см. рис. 100).

Рис. 100. Контроль уровня грунтовых вод с помощью заглубленных труб

Дренажные трубы изготавливаются из глины, бетона или пластмассы. Их обычно укладывают в траншеи машинами. В глиняных и бетонных трубах (длиной обычно 30 см и диаметром 5 — 10 см) дренажная вода поступает в трубы через стыки (см. рис. 101, вверху). Гибкие пластиковые дрены значительно длиннее (до 200 м) и вода поступает через перфорации, распределенные по всей длине трубы (см. рис. 101, внизу).

Рис. 101. Глиняные трубы (вверху) и гибкая пластиковая труба (внизу)

III. Глубокие открытые дренажи по сравнению с трубными дренажами

В открытых дренажах используются земли, которые в противном случае можно было бы использовать для выращивания сельскохозяйственных культур. Они ограничивают использование машин. Им также требуется большое количество мостов и водопропускных труб для пересечения дорог и доступа к полям. Открытые стоки требуют частого обслуживания (борьба с сорняками, ремонт и т. д.).

В отличие от открытых дрен, подземные трубы не вызывают потери обрабатываемой земли, а требования к обслуживанию очень ограничены. Однако затраты на установку трубных водостоков могут быть выше из-за используемых материалов, оборудования и квалифицированной рабочей силы.

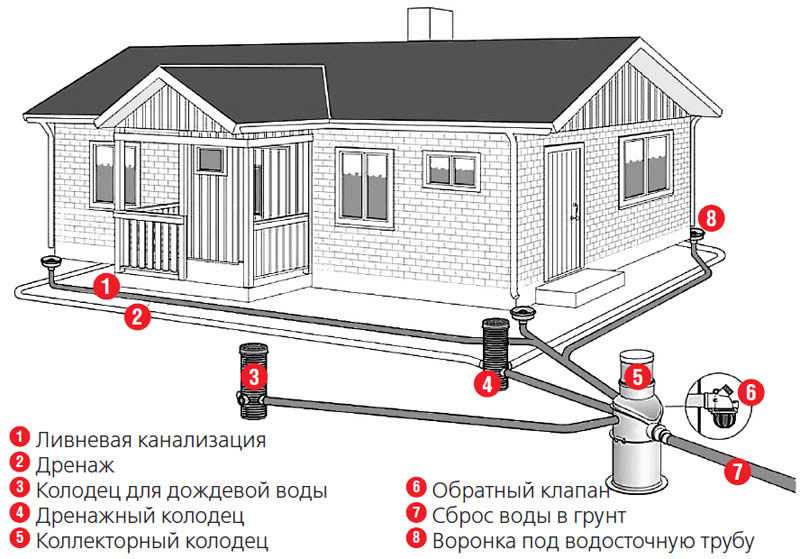

Различные типы поверхностных дренажных систем

Поверхностные дренажные системы представляют собой каналы, созданные для стока воды. Они содержат неглубокие канавы, вырытые параллельно. Знание различных типов систем поверхностного водоотвода, их назначения и способов выбора позволит вам выбрать наилучший маршрут для данного объекта.

Назначение

Назначением систем поверхностного водоотвода является предотвращение затопления или скопления воды на участке. Чем дольше вода находится в застое, тем больше она подвержена загрязнению внешними воздействиями. Некоторое количество воды, несомненно, впитается в землю и окружающую листву; однако двор с неправильным уклоном, отсутствие поверхностных дренажных систем или чрезмерное выпадение осадков могут вызвать проблемы.

Независимо от того, происходит ли упорядоченное отвод или удаление этой избыточной воды в результате строительства дренажных систем, формирования земли или планировки для направления воды в канализацию, это должно произойти. Улучшенные каналы поддерживают воду, которая в конечном итоге собирается естественными водоемами в этом районе или канализационными системами для очистки, фильтрации и пополнения.

Преимущества

Как было кратко сказано, преимущества внедрения поверхностных дренажных систем заключаются в том, что они сводят к минимуму продолжительность накопления воды в пруду. Длительное насыщение почвы ограничивает газообмен внутри почвы и корневой системы растений. Это также препятствует сельскохозяйственным работам и может затопить посевы и, по сути, убить их.

Вы когда-нибудь замечали клочок земли, который регулярно затапливается, и вода, кажется, никогда не стекает, мутная и неоднородная из-за роста растений? Это происходит из-за длительного насыщения, которое может задушить урожай или привести к потере питательных веществ в почве.

Цель проектирования

Вся причина, стоящая за различными конструкциями систем поверхностного дренажа, заключается в том, чтобы выполнить эффективный план поверхностного дренажа. Есть много факторов, которые вы должны принять во внимание при составлении карты этих систем. Цель состоит в том, чтобы превратить землю в водораздел. У каждого отдельного водоема есть водосборный бассейн, где вода сливается или «сливается» в более крупные водоемы. Дождевая вода стекает в ручьи и реки, а те — в более крупные водоемы, такие как море или океан.

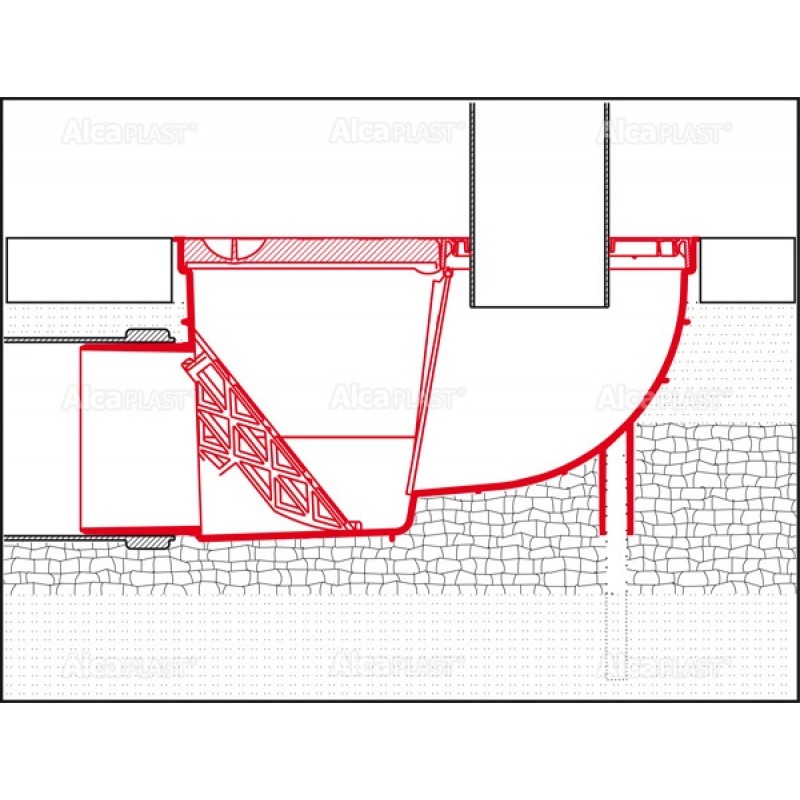

Водораздел направляет стоки воды в дренажную систему, будь то бассейн, траншейный сток или ливневая канализация. Неправильная система поверхностного дренажа окажет пагубное воздействие на поверхность, что затем повлияет на подземный дренаж. ABT предлагает полилитные желобные трапы, которые идеально подходят для бетона. Эти высококачественные водостоки требуют меньше труда на месте, невероятно универсальны, огнестойки и хорошо подходят для различных применений. Полимербетон не разрушается, так как через него проходят различные вещества, такие как соли, масла, щелочи и большинство кислот. Наконец, он содержит сливные каналы с предварительным и не наклонным уклоном, среди других важных особенностей, которые делают его отличным решением для слива.

Типы

При рассмотрении различных типов поверхностных дренажных систем можно выделить четыре основных варианта и некоторые их подгруппы.

Открытые дренажи

Неглубокие

Неглубокие открытые водостоки можно создавать с помощью ручной лопаты. Они никогда не бывают глубже одного фута. Их цель — помочь удалить воду в неглубоких впадинах. Хотя они направляют воду в более крупные стоки или ручьи, неглубокий дренаж подходит только для осушения небольших участков и считается скорее временным устройством.

Средняя глубина

Открытые дренажи средней глубины имеют глубину от фута до метра. Обычно экскаватор выкапывает их в V-образную траншею с плоским дном. Он имеет уклон, который должен быть достаточно крутым, чтобы вода могла быстро течь, не повреждая стенки или дно водостока. Они больше всего подходят для плоских участков.

Большой

Большой открытый сток может быть шириной и глубиной несколько метров. Экскаватор-драглайн, бульдозер или скрепер можно использовать для создания большого открытого дренажа. Эти типы дренажных систем используются для отвода больших объемов воды.

Горбы и впадины

Это именно то, на что это похоже. На поверхности образуются параллельные бугры с впадинами между ними. Горбы помогают сбрасывать лишнюю влагу, которая затем собирается в углублениях, которые служат неглубокими поверхностными стоками. Эти две функции работают вместе, чтобы создать ряд боковых поверхностных стоков. Оттуда вода сбрасывается в канализационные стоки. Расстояние между горбами зависит от скорости, с которой необходимо удалять воду. Диапазон может составлять от десяти до двадцати метров. Чем больше пространство, тем медленнее будет сливаться вода.

Дамбы

Дамбы обычно формируются на участках с уклоном, где почва удаляется для создания этих форм дамб на склонах каналов. Он удерживает поверхностный сток от нарастания скорости во время течения, чтобы предотвратить эрозию земли. Дамбы должны следовать рельефу склона, а их поток воды должен двигаться плавно, чтобы избежать оползней. Идеально, если дамбы расположены на расстоянии от тридцати до пятидесяти метров друг от друга. Канал может быстро разрушиться, если при строительстве не будет тщательно учтено создание травяного покрова сразу после создания дамбы.

Заросшие травой водные пути

Заросшие травой водные пути обычно мелкие и часто узкие. Они используются для регулирования оттока из стоков, спускающихся по склонам, чтобы предотвратить эрозию. Их можно использовать только там, где есть густой участок травы. Размер и форма водотока определяют количество воды, которое может быть эвакуировано, и крутизну склона в поверхностных дренажных системах водотока с травяным покровом.

Существует множество различных типов поверхностных дренажных систем, и использование как природных, так и искусственных элементов может обеспечить необходимое облегчение в районе, где часто происходят наводнения. Другая терминология, с которой необходимо ознакомиться, включает подземный дренаж, уклон и водосточные трубы. Системы поверхностного дренажа — это не только первая защита от скопления воды, но и необходимый способ транспортировки к следующему этапу сбора воды. Чем полезнее и эффективнее могут быть эти системы, тем выше чистота собираемого стока и территории вокруг него.

Основные выводы относительно того, какая система поверхностного водоотвода лучше всего подходит для конкретной местности, зависят от многих факторов. Вам нужно будет учитывать, где находится область — если она находится в области полевого типа, вам понадобится естественный вариант; если он находится в населенном пункте, вам нужно искать коммерческий продукт, который может выдерживать трафик, условия, токсины и время.
