Для чего нужно заземление и можно ли обойтись без него?

В паспортах к современным электроприборам, особенно мощным, можно встретить пункт о необходимости подключения заземления. Сегодня мы подробно разберем, какие бывают виды заземления, для чего нужно и что делать, если его нет.

Зачем нужно заземление в доме?

Пока техника исправна, ее корпус не соприкасается с токоведущими проводниками и элементами. Но когда возникает поломка, изоляция нарушается, и опасный потенциал может оказаться на корпусе прибора. Человек, который дотронется до такого прибора, получит удар током. Для того чтобы снять опасный потенциал с оборудования, и нужно заземление.

Нужно ли делать заземление?

Природа электричества такова, что ток будет идти по наименьшему сопротивлению к земле, которая обладает нулевым потенциалом. Электрическое сопротивление тела человека составляет около 1000 Ом, а сопротивление заземляющего проводника 5-10 Ом. Следовательно, при правильно подключенном защитном заземлении, ток пойдет не по телу человека, а по проводам в землю. Поэтому защитная система крайне необходима.

Кратко рассмотрим, как сделать заземление в частном доме. Лучше проводить все работы еще при первичном планировании и обустройстве электричества в доме, иначе придется менять всю проводку на трех- или пятижильную.

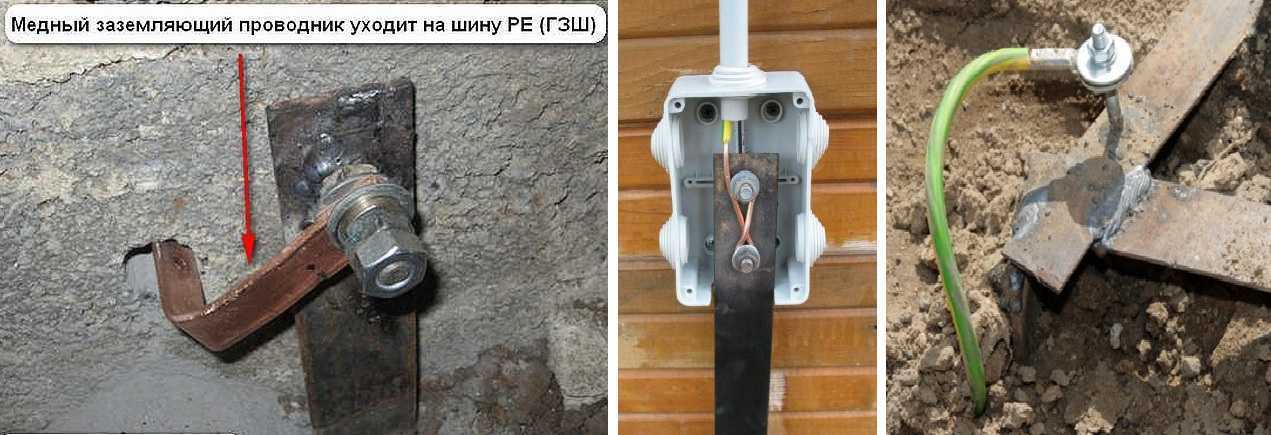

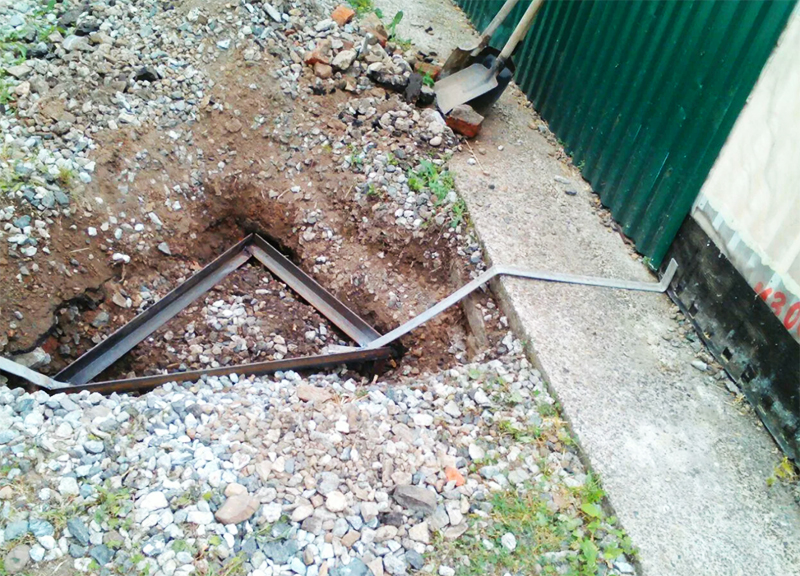

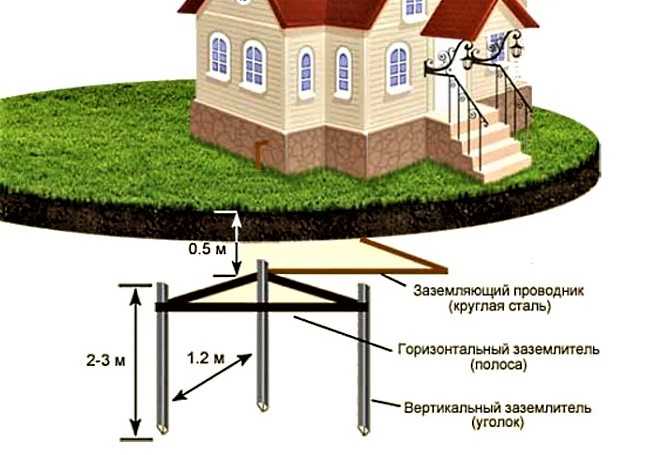

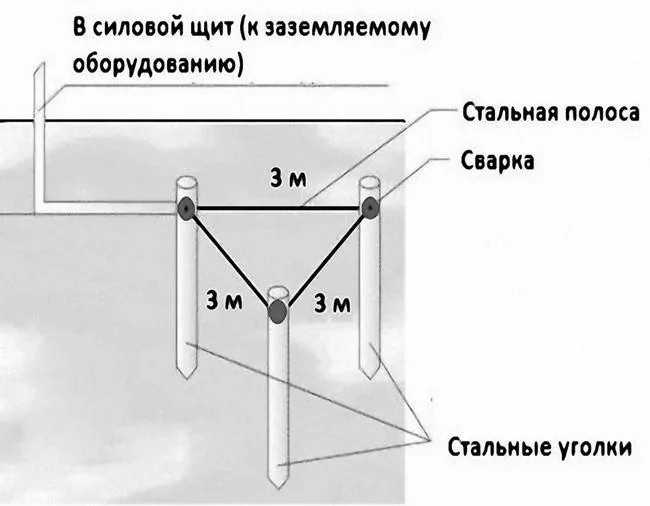

Заземление делается так: несколько электродов вкапываются в землю на глубину около полуметра, затем они соединяются между собой токопроводящими элементами (металлическая лента или прут) образовывая некое подобие квадрата или треугольника. Далее эта конструкция подключается к проводке дома путем приваривания к ней кабеля.

Как сделать заземление в квартире?

Для того чтобы понять, подключена ли проводка в квартире к заземлению и как правильно провести подключение, нужно знать, какие бывают виды систем заземления.

Правила устройства, а также эксплуатации различных систем заземления прописаны в регламентирующем документе ПУЭ. Для обозначения принято использовать аббревиатуру, в которой используются первые буквы французских и английских слов: земля – «Terre», нейтраль – «Neuter», изолированный – «Isole», комбинированный – «Combined» и раздельный – «Separated». Первая буква аббревиатуры в названии системы обозначает способ заземления электростанции, а вторая – потребителя.

Рассмотрим имеющиеся системы:

1. Системы с глухозаземленной нейтралью (ТN). Эта система характеризуется тем, что подключение защитных и нулевых проводников осуществляется через общую глухозаземленную нейтраль на подстанции. Это значит, что все потребители подключаются к общему нулевому проводнику, идущему на электроподстанцию. Эти системы разделяются на три вида:

• TN-C. Как видно из аббревиатуры, в такой системе используется совмещенный нулевой проводник, который объединяет в себе функциональный и защитный ноль. Электроэнергия с подстанции передаётся по четырем проводам – трем фазным и одному нулевому. Заземление происходит путем дополнительного подключения открытых токопроводящих участков приборов с нейтралью. В такой системе всегда есть опасность отгорания нуля, что может привести к появлению на корпусах приборов напряжения. Это является основной слабой стороной данной системы.
• TN-S. Подача электроэнергии от электроподстанции производится при помощи кабеля с пятью проводниками: тремя фазными, нейтралью и защитным. Отдельное использование рабочего и защитного нуля более эффективно при защите от поражения электричеством. Однако, необходимость использования пятипроводникового кабеля значительно увеличивает стоимость такой системы.
• TN-C-S. Эта система была создана для сокращения затрат при сохранении преимуществ системы TN-S. Она используется в современных домах. От электростанции электричество передается при помощи совмещенного проводника PEN.  На входе в дом производится разветвление PEN-проводника на защитный (РЕ) и нулевой (N). Подключение квартир происходит трехжильным кабелем. Провод РЕ подключается во всех электроточках и соединяется болтовым соединением с шиной заземления. Подключать к шине заземления на одно соединение несколько проводников запрещено.

2. Система с двойным заземлением (ТТ). Такая система предполагает наличие заземляющего контура не только на подстанции, но и на стороне потребителя. Она используется в тех случаях, когда нет возможности подключения другим способом, например, в сельской местности, где электричество передается по воздушной линии.
3. Системы с изолированной нейтралью (IT). Особенностью такой системы является отсутствие нулевого проводника и обязательное наличие заземляющего устройства на стороне потребителя.

Перед подключением электроэнергии в квартире узнайте, по какой системе подключен дом и, в зависимости от этого, подключите квартирный щиток. Правильное подключение позволит добиться высокой степени защиты человека от возможного поражения током.

Что делать, если заземления нет?

В домах построенных в советское время, где встречается подключение электричества по системе TN-C при помощи объединенного защитного и нулевого проводников, заземление в электрощитах дома отсутствует, а подача электричества в квартиру осуществляется по двухжильным кабелям.

В такой ситуации защиту человека от поражения током можно обеспечить лишь установкой дифавтомата или УЗО на все линии.

Какое заземление может быть опасным?

1. Ни в коем случае нельзя делать заземление путем присоединения кабеля к системе водопровода или отопления. Это может быть опасно не только для жильцов квартиры, но и для соседей. В случае пробоя тока на корпус электроприбора, он переходит по системе водопровода/отопления и любой человек, который решит воспользоваться водопроводом будет поражен током.
2. Также нельзя производить подключение заземляющего контакта к нулю в розетке. При отгорании нулевого проводника, опасное напряжение появится на корпусах всех электроприборов.
3. Категорически запрещается подключать к одной клемме РЕ более одного проводника. В случае утечки тока при таком подключении высока вероятность того, что электричество уйдет не в землю по защитному проводнику, а пойдет на подключенную другим проводником технику.

Почему нельзя без заземления?

В современном доме много разной мелкой и крупной бытовой техники. Вся она подключена к электричеству, а значит, может быть опасна в случае поломки. Установка реле напряжения поможет защитить технику от перепадов напряжения, что способствует ее стабильной работе долгое время. Компания DS Electronics выпускает реле напряжения RBUZ. Но, несмотря на установку реле, приборы иногда выходят из строя и могут быть опасны. Наличие правильно подключенного заземления поможет защитить человека от поражения током.

Жизнь и здоровье человека – наибольшая ценность. Не рискуйте – доверяйте подключение электричества только профессиональным электрикам и качественному электрооборудованию!

Оцените новость:

Поделиться:

Заземление в подвале частного дома — возможно ли это?

При возведении частного дома на относительно небольшом участке нередко возникает проблема размещения заземления. Часто вблизи благоустроенного дома просто не найти необходимого места для создания заземляющего устройства. В то же время в подвале имеется грунт, в который можно закопать заземление.

Мало того, в подвале зачастую влажно, и земля там не замерзает. Это позволяет относительно недорогим способом обеспечить надёжное заземление круглый год, не углубляясь до слоёв грунта, которые не промерзают. К тому же из подвала проще провести провод к щитку, расположенному на первом этаже.

В общем, на первый взгляд размещение заземления в подвале — со всех сторон удачное решение. Настолько удачное, что начинаешь сомневаться — а нет ли здесь подвоха? Допустимо ли такое расположение заземления с точки зрения действующих норм безопасности? И, если да, то какие существуют ограничения?

Классический вариант обустройства заземления — контур вокруг дома, образованный соединёнными друг с другом заземляющими штырями определённой длины. Контур отстоит от стен дома примерно на 1,5 м.

При этом заземление электрооборудования в доме и молниезащиту, как правило, объединяют, и данная схема позволяет это сделать. Но чрезвычайно плотная застройка пригородов крупных мегаполисов заставляет пересмотреть такой неэкономичный вариант.

Что говорит ПУЭ о заземление в подвале частного дома?

Электроснабжение частных домов, осуществляется напряжением менее 1000 В переменного тока, применяется глухозаземленная нейтраль. Для такого варианта ПУЭ не нормирует расстояние между контуром заземления и стенами. Для однофазной сети 220 В или трехфазной с линейным напряжением 380 В нормируется разве что сопротивление заземления, которое не должно превышать 30 Ом в течение всего года (в случае отсутствия газового водонагревательного котла и источников тока). Подробнее о необходимом значении сопротивления заземляющего устройства можно почитать на специальной странице нашего сайта.

Отсюда, в свою очередь, вытекает, возможность, не нарушая правил ПУЭ, разместить контур заземления внутри периметра здания. А это как раз и есть размещение заземления в подвале. Такое заземление делают, когда в подвале ещё нет стяжки. При этом подвал должен быть предварительно полностью очищен от строительного мусора. Ещё более удобный способ монтажа — закладывать заземление ещё на этапе строительства здания.

Здесь, следует отметить первый недостаток заземления в подвале — сложность обслуживания. Для любых ремонтных работ придется вскрывать бетон. Впрочем, если бетонную стяжку не делать, а использовать иные способы покрытия пола в подвале, обеспечивающие его легкую разборку и сборку, то этот недостаток несущественен. Другой путь решения проблемы — использование модульных систем заземления из стойких к коррозии материалов. Такие системы собираются, как конструктор, из готовых элементов, изготовленных на заводе, служат долго и, как правило, не требуют обслуживания долгие годы. Примером такого заземления является модульная система ZANDZ. Ее отличительной особенностью является медное покрытие стальных деталей, нанесенное не простым химическим способом, а способом электролитического осаждения. При правильной установке такое заземление прослужит порядка 100 лет. Также высокой надёжностью характеризуются безмуфтовые стержни Galmar. Эти стержни так же изготовлены из стали, покрытой медью электролитическим способом, но при их изготовлении применяется ковка. На стыке устанавливается специальная втулка из нержавеющей стали, которая в процессе забивания стержня в землю плотно садится на кованые концы стержней. В итоге обеспечивается надёжное соединение элементов заземления.

Противоречия с СО 153-34.21.122-2003

Вопросы молниезащиты зданий в России регулируются документом СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций». Согласно этому документу, заземление электроустановок и заземление молниезащиты здания должны быть совмещены. При этом для заземления системы молниезащиты устанавливаются строгие требования — контур заземления должен быть внешним и отстоять от стен здания не менее, чем на 1 м. Это нужно, чтобы избежать появления внутри здания опасного шагового напряжения при ударе молнии.

При невозможности совмещения заземлений для электроустановок и молниезащиты, они должны быть соединены системой уравнивания потенциалов. Но при этом заземление для молниезащиты все равно должно быть размещено вне здания, как того требует инструкция. Таким образом, придется, в дополнение к заземлению в подвале, делать ещё и заземление по периметру. А это сводит на нет экономическую выгоду от размещения заземления в подвале.

Но все же есть способ ограничиться только заземлением в подвале. Для частного дома небольшой высоты расположенного в непосредственной близости от естественных молниеотводов (таковыми могут являться вышки сотовой связи, высокие линии электропередач и т.п.) собственный громоотвод может не требоваться, и, соответственно, для электроустановок можно использовать заземление, установленное в подвале. Безусловно, для больших особняков такой подход неприемлем, но применительно к ним он не нужен — бюджет стройки там совсем иной и нерационально экономить на обустройстве заземления.

Важно помнить, что на вопрос требуется молниезащита или нет, могут ответить только расчёты, нельзя оценивать необходимость защиты от молний «на глазок».

Выводы

Заземление, установленное в подвале частного дома, представляет собой техническое решение, которое обходится значительно дешевле в строительстве, чем контур заземления, вынесенный за периметры дома. Такое решение будет безопасным и допустимым нормативами только в том случае, если здание не имеет собственной системы молниезащиты.

Смотрите также:

3 шага, чтобы проверить, есть ли в вашем доме заземляющий провод

Очень важно, чтобы ваша электропроводка была заземлена. Учитывая, что электричество идет по пути наименьшего сопротивления, когда его слишком много, без заземляющего провода электричество может попасть прямо в ваши приборы, электронику и даже в вас. Это может привести к поражению электрическим током, что может иметь трагические последствия. Поражение электрическим током, к сожалению, является распространенной причиной смерти, приводя к более чем половине смертей в строительной отрасли и среди домовладельцев.

Помимо защиты от перегрузок, которая является очень хорошей причиной в первую очередь инвестировать в заземление, это поможет вам направить электричество. Заземление проводов в вашем доме позволит электричеству безопасно и эффективно проходить через систему. Кроме того, заземление помогает стабилизировать уровни напряжения, поэтому для начала вам не придется иметь дело с перегрузками электричества.

При заземлении электропроводки дома к электросистеме присоединяется прочно зарытый в землю провод, чтобы электричеству было куда уйти. К сожалению, более старые дома, построенные до 19 в.90-х, заземления не имеют, так как это стандарт, введенный и введенный в действие в конце 80-х. Но вы могли бы легко проверить. Делается это с помощью тестера цепи. И вот несколько шагов, которые вам нужно выполнить.

Шаг 1.

Проверьте свои розетки

Обычно розетки в вашем доме могут рассказать вам многое. И некоторые из них связаны с заземляющим проводом и электричеством. Чтобы проверить, заземлены ли электрические провода вашего дома или нет, вам нужно посмотреть на розетки в вашем доме. Вам нужно определить, есть ли у вас розетки с двумя или тремя контактами. Это важная деталь, потому что это первый признак заземляющего провода.

Розетка с тремя контактами имеет узкую прорезь, большую и U-образную. П-образный паз является заземляющим элементом. Так что, если у вас трехштырьковая розетка, скорее всего, в вашем доме есть заземление. Тем не менее, вам все равно нужно проверить несколько дополнительных элементов, просто чтобы быть уверенным.

Во многих случаях люди заменяли розетки с двумя штырьками на розетки с тремя штырями, даже если провод заземления отсутствует. Лучший способ сказать это в вашем электрическом щите. Зеленых проводов или оголенных проводов должно быть столько же, сколько белых проводов.

Шаг 2. Проверьте розетку

Чтобы проверить розетку, вам понадобится мультиметр. Вы должны быть в состоянии поместить один из выводов тестера в меньшее отверстие с прорезями, а другой большой, который является нейтральным, чтобы считывать 120 вольт.

Затем из меньшего отверстия вставьте другой провод в U-образное отверстие (или клемму заземления), и на нем также должно быть 120 вольт. Если у вас есть напряжение от горячего к земле, оно обычно заземлено.

В дополнение к мультиметру, проверяющему заземление, существуют тестеры, которые могут определить, правильно ли подключена розетка или нет.

Шаг 3. Повторите

Даже если вы обнаружили, что одна из ваших розеток заземлена. Вы не должны просто предполагать, что все они такие. Самый безопасный способ действий — повторить шаги, описанные выше, и проверить каждую розетку в вашем доме.

В старых домах могло быть несколько ремонтов. Некоторые, возможно, не выиграли от полного ремонта дома в первую очередь. Таким образом, могут быть части вашего дома, которые не были обработаны. Потратьте время, чтобы тщательно проверить каждую розетку.

Если вы определили, что в вашем доме есть заземление, вам необходимо проверить, правильно ли это сделано. К сожалению, неисправное заземление не так уж редко встречается и может привести к значительным опасностям. Вот некоторые из распространенных ошибок при электрическом заземлении.

Плохое понимание рекомендаций по сопротивлению и импедансу

Удельное сопротивление грунта является важным аспектом любой системы заземления. При проектировании системы заземления необходимо учитывать несколько аспектов, таких как тип почвы, уровень влажности и температура.

Проектирование системы заземления на земле с высоким сопротивлением не считается безопасным, поскольку это увеличивает риск отказа оборудования и, что наиболее важно, вероятность травм. Понимание рекомендаций по импедансу необходимо для создания безопасной системы заземления.

Отсутствие измерения системы заземления после установки

Крайне важно измерить систему заземления после того, как она будет полностью спроектирована и установлена. Электрик должен убедиться, что отклонения не появляются, потому что они могут привести к более высокому сопротивлению заземления, чем первоначально предполагалось. Трехточечный метод — лучший способ измерить систему заземления перед ее подключением.

Неправильное использование заземляющего провода

Внимание к изгибам и длине проводов является важным этапом установки заземляющего провода или осмотра всей системы. Заземляющий провод не должен быть скручен или скручен вместе, потому что он создает пути с высоким импедансом, вызывая более высокие напряжения.

Для обеспечения безопасного электрического заземления, надежных соединений и постепенных изгибов следует использовать короткие провода.

Неправильный выбор провода заземления

При выборе провода в качестве токоотвода вам нужен провод большего сечения. Это имеет более низкое сопротивление, что позволяет току легко достигать земли. Кроме того, размер заземляющего провода должен соответствовать номинальному току короткого замыкания системы.

Заземление является неотъемлемой частью безопасной и эффективной электрической системы. Вы должны убедиться, что в вашем доме есть заземляющие провода и что они установлены правильно. Хотя есть несколько других методов, которые вы можете использовать, чтобы проверить, есть ли в вашем доме заземление, лучшим решением будет нанять опытного электрика, который проведет оценку для вас.
