Можно ли проштробить несущую стену для труб: Штробление несущих стен — почему нельзя штробить?

Содержание

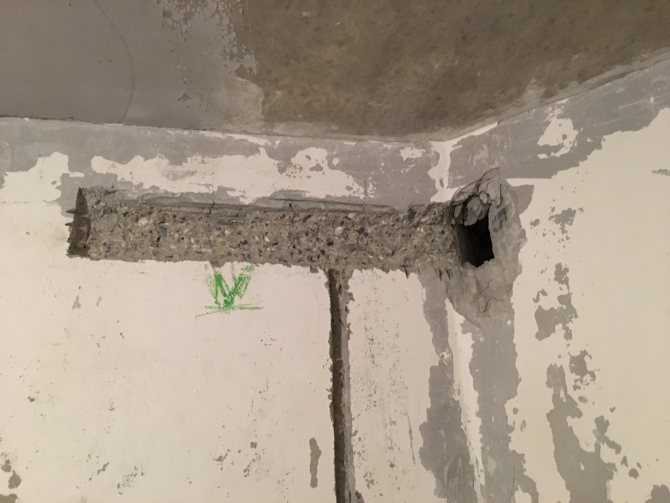

Штробление несущих стен — почему нельзя штробить?

Вопреки тому, что любые повреждения несущих конструкций находятся под запретом, в процессе квартирных ремонтов многие пренебрегают этими требованиями. И все ради того, чтобы изменить интерьер жилого помещения под свой вкус. Чем грозит штробление несущих стен под скрытую электропроводку или трубы канализации? Почему нельзя нарушать целостность несущих конструкций здания? Как штробить стены правильно?

Пренебрежительное отношение к строительным нормам часто объясняется банальной неосведомленностью о последствиях, которые способны вызвать повреждения несущих стен, колонн и плит перекрытий.

Законодательство РБ устанавливает запрет на проведение перепланировки с нарушением целостности стен, плит перекрытий и конструкций панельных домов, штробление несущих стен регламентировано ТКП 45-1.04-14-2005 и СНиП 3.05.06-85.

На первый взгляд, нарезка нескольких борозд вряд причинит вред зданию. Однако за такие вольности полагается вполне серьезный административный штраф. Причем отвечать, возможно, придется спустя много лет после ремонтных работ.

Другое дело межкомнатные перегородки, которые можно штробить на свое усмотрение в любых направлениях, поскольку они не обладают несущими свойствами.

Почему запрещено штробление несущих стен и плит перекрытия

Любое нарушение структуры при штроблении стен, особенно несущих, или плит перекрытий уменьшает их толщину, снижает прочностные характеристики и устойчивость к нагрузкам. Особенно это опасно в панельных домах, где толщина бетонных плит всего 20 см и вырезанная штроба глубиной, например, 5 см для труб канализации уменьшит устойчивость конструкции на 25%. Особенно опасно нарушение целостности в конструкциях нижних этажей, так как на них приходится нагрузка всего здания. Пренебрежение правилами способно повлечь самые серьезные последствия вплоть до разрушения здания частично или полностью. И не стоит успокаивать себя, что небольшие углубления в несущей стене под электропроводку никак не повлияют на прочность конструкции. Одна штроба в стене может быть, но если все жильцы многоквартирного дома небрежно отнесутся к установленным запретам, то беды вряд ли получится избежать. Причем деформации несущих конструкций могут проявиться спустя многие годы, в самый неожиданный момент.

Чтобы быть уверенным в безопасности всех ремонтных работ, особенно затрагивающих изменение целостности конструкций, лучше обратиться к профессионалам, имеющим необходимый инструмент и опыт сверления отверстий и прокладки штроб.

В несущих стенах панельных и монолитных высотных зданий в толще бетона на расстоянии 2-3 см от поверхности проложена стальная арматура. Когда в стенах прорезают штробы, есть вероятность того, что она будет повреждена. В итоге пострадает прочность всей конструкции. В зданиях с кирпичными стенами такой арматуры нет, но запрет на штробление несущих стен под проводку или трубы канализации остается в силе. Потому что и в этом случае снижается несущая способность.

Поверх арматуры в панельных стенах идет защитный слой бетона толщиной до 30 мм. На первый взгляд этого достаточно для прокладки штроб. Однако гарантировать точность работ без повреждения вертикальной арматуры сложно. Поэтому такие работы в любом случае — вне закона. Как же штробить стены правильно?

Что делать, чтобы не нарушить закон?

Электропроводку лучше прокладывать внутри межкомнатных перегородок, подвесных потолков, внутренних каналах панелей или в кабель-каналах на поверхности несущих стен или плит перекрытий, сантехнические трубы — в коробах. Чтобы скрыть поверхностные кабель-каналы и короба, наращивают стены слоем штукатурки или зашивают листами гипсокартона. Правда, в этом случае «съедается» площадь помещений, как минимум на 2 -3 см слоя. Также значительно возрастает стоимость работ на приобретение и монтаж гипсокартона и оштукатуривание, однако устойчивость здания и безопасность жильцов важнее.

Больше о штроблении стен под электропроводку можно прочитать в статье.

Последствия незаконного штробления несущих стен, на которые приходится значительная нагрузка:

  • трещины в бетоне;

  • утрата прежней прочности бетонной конструкции;

  • риск разрушения конструкции, а то и всего многоэтажного здания;

  • устойчивости здания грозит даже малейшее сотрясение почвы в результате землетрясений, взрывных работ поблизости;

  • угроза здоровью и жизни жильцов других квартир.

Что еще следует знать?

Чтобы выполнить штробление стен правильно и безопасно, следует учесть массу фактов и ограничений.

  • Стены, граничащие с лестничными клетками и лифтовыми шахтами, обычно являются несущими. Штробить в них каналы под проводку нельзя в любом случае.



  • При штроблении стен (не несущих панельных, кирпичных, перегородок) действуют следующие ограничения и правила:

  1. Штробы могут быть строго вертикальные или горизонтальные. Диагональное штробление запрещено. На наклонных стенах возможно выполнение небольших наклонных штраб, строго параллельных стенам.

  2. Горизонтальная штроба должна быть глубиной менее 2,5 см, шириной — менее 2 см

  3. Прокладка каналов для электропроводки или труб — по горизонтали возможна не ближе 15 см до плит перекрытия, 10 см – до потолков.

  4. Запрещено штробление плит межэтажных перекрытий и в швах между плит.

  5. Вертикальные штробы должны не должны быть ближе 10 см от углов, дверных и оконных проемов, расстояние до газовых труб — минимум 40 см, до трубопроводов отопления и водоснабжения – не менее 5 см.

  6. Длина непрерывной горизонтальной борозды не может быть более 3 м.

  7. Разрешается лишь один угол поворота штробы от разветвительной коробки до розетки или выключателя.

  8. При условии согласования в контролирующих организациях частичное штробление несущих стен (все условия приводятся в СНИП), прокладывать штробы следут максимально короткими путями.



Читайте другие популярные статьи:

Вентиляционные продухи в фунламете — как сделать правильно

Алмазная резка фундамента

Разрешен ли снос стен — как сделать проем правильно?

ВЕРНУТЬСЯ В БЛОГ

Штробление стен под трубы водоснабжения и канализации своими руками: видео

В настоящее время прокладывание водопроводной, сливной и газовой трубной системы в домах и квартирах выполняется не по советским стандартам. Теперь непривлекательная и отпугивающая разводка труб с множеством врезок больше не бросается в глаза и не угнетает настроение. Для этого придуман новый современный метод прокладывания труб внутри стен, являющийся эстетичным и при котором не теряется функциональность системы. Такой метод носит название штробление стены.
Выполненные штробы (борозды) в стене поглощают в себе все грубые коммуникации труб водоснабжения, газификации и электропроводки. При этом полезная площадь жилья увеличивается, что немаловажно для малометражных хрущевок.

Содержание

  1. Преимущество видов штроба для проводки труб
  2. Специфика работы при штроблении стен
  3. Углубления в стене для труб подачи воды и теплоносителя

Преимущество видов штроба для проводки труб

С целью увеличения жилплощади и достижения аккуратного эффекта необходимо как можно больше скрывать в стенах все прокладываемые коммуникации внутри дома или квартиры.
Существует несколько способов маскировки труб:

  •  за ложными стенами, потолками, полами.
  • в декоративных приспособлениях коробках.

При строительстве дома или перепланировке квартиры можно изначально проложить трубы внутри стен, перегородок или в полу без последующего штробления. В случае готовых построек без проложенных внутри коммуникаций необходимо изготовить специальные борозды штробы. Процесс изготовления таких борозд называется штроблением.

Для упрощения процесса штробления своими руками необходимо изучить следующие вопросы:

  1.  На каких участках разрешается изготавливать борозды?
  2. Какие особенности штробления в узких местах?
  3. Что можно прокладывать в стенах?
  4. Чем лучше выполнить такую работу?

Специфика работы при штроблении стен

Ответы на вопросы при изготовлении штробов в готовых постройках перечисляются ниже:

  1.  В стенах можно прокладывать различные трубопроводы и кабели, но только те, которые не нуждаются в постоянном обслуживании.
  2. Элементы, устанавливаемые в штроб, по толщине должны составлять не более 30% от толщины строения, не носящего арматуру.
  3. В домах блочного типа все коммуникации в стенах устанавливаются на глубине равной расположению внутреннего металлического каркаса (арматуры) в панели.

Необходимо знать то, что в соответствии со строительными нормами и правилами, во избежание ужасных последствий, категорически запрещается штробить несущие стены и потолочные плиты в многоквартирных панельных домах. При этом резко снижается устойчивость здания.

Основные правила безопасной работы при изготовлении борозд для прокладывания коммуникационных сетей собственными руками:

  •  Отключить все замурованные в стенах электропровода. Про них можно забыть навсегда.
  • Изучить все схемы трубопроводов, проложенных в строениях. При отсутствии таких чертежей необходимо отключить все коммуникации, чтобы избежать горьких последствий в случае возможных столкновений острого и разрушающего инструмента с трубами, тем самым уйти от дополнительных затрат на незапланированный ремонт как у себя, так и у соседей.
  • Для снижения расходов строительных материалов для отделочных работ после организации прокладки труб рекомендуется делать углубления, соответствующие размеру маскируемого элемента.
  • Необходимо строго соблюдать правила инструкций по охране труда при выполнении строительных работ. Пользоваться специальными средствами индивидуальной защиты (СИЗ) защитные очки для глаз, респираторы для органов дыхания, так как процесс дробления кирпича и бетона сопровождается большим выделением мелкодисперсной пыли и образованием режущих каменных осколков.

В зависимости от вида коммуникаций трубопроводов, кабелей, меняются размеры борозды для укладки и принципы ее изготовления.

Как выполнить маскировку труб в стене описывается ниже.

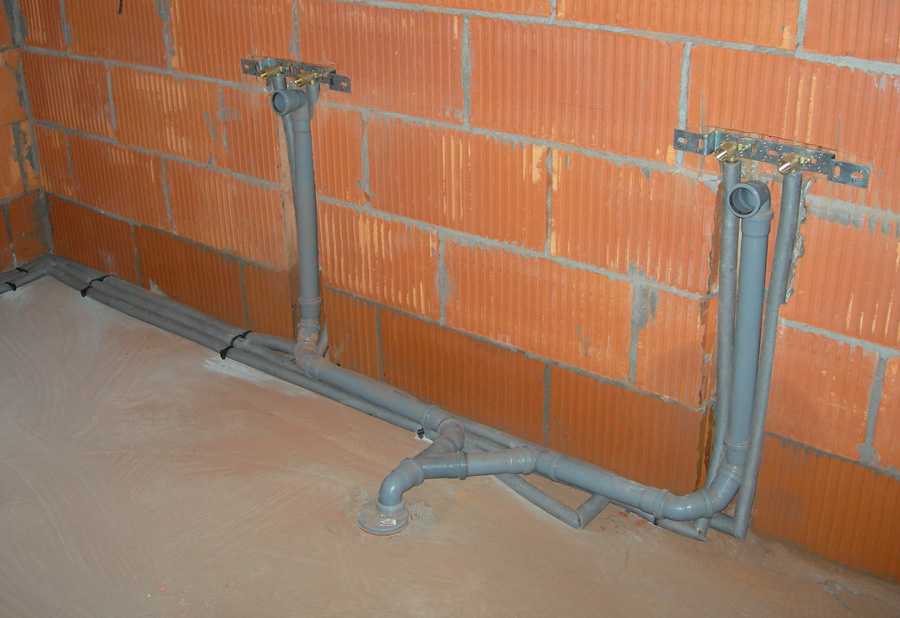

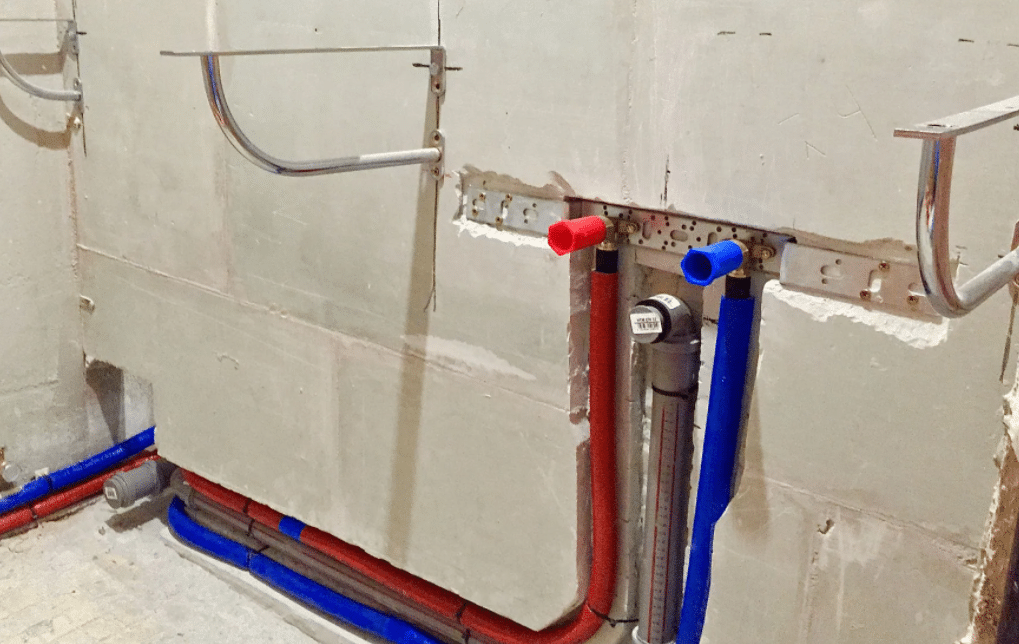

Углубления в стене для труб подачи воды и теплоносителя

В данном случае особенно важно сохранить устойчивость зданий и сооружений, так как такие трубы, в отличие от кабелей, занимают гораздо больше пространства в стене.

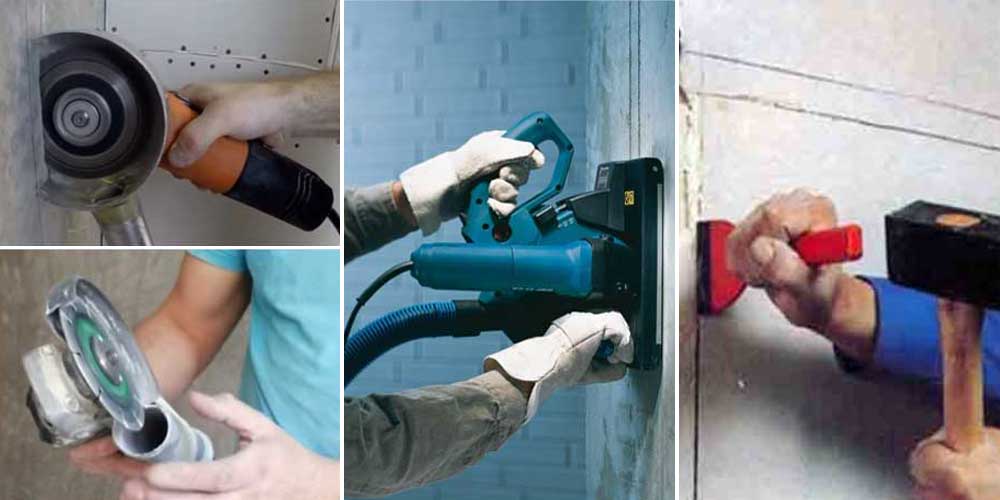

Необходимые инструменты для создания штроб для трубопровода:

  1.  Болгарка или угловая шлифующая машина. Для глубоких пазов применяется машина с большей мощностью.
  2. Перфоратор.

Порядок действий при поэтапном выполнении штробления:

  1.  Первым делом, с помощью пишущего предмета темного цвета мела, карандаша, на стене начертить схему укладки трубопровода.
  2. Вдоль линий нанесенной разметки глубоко вырезать борозды посредством болгарки.
  3. Для удаления материалы с будущей штробы необходимо поперечно разрезать пространство между сделанными бороздами вдоль нанесенных линий болгаркой.
  4. С помощью перфоратора раздробить материал стены кирпич, бетон и т. д., между выполненными прорезами.

Для качественного выдалбливания каменного материала рекомендуется использовать специальный инструмент для такой работы штроборез. Такой профессиональный прибор делает штробирование качественным за счет следующих особенностей:

  •  Предусмотрены два рабочих алмазных диска.
  • Регулируется зазор между установленными дисками.
  • Конструкцией прибора предусмотрено подключение к пылеуловителю специального пылесоса.

Стоимость такого профессионального инструмента, как штроборез высокая. Поэтому для снижения стоимости работ при штроблении специалисты рекомендуют обычные универсальные приборы перфоратор и болгарка. В случае отсутствия возможности покупки и обычного инструмента, его можно арендовать в сервисных службах. При этом важно не испортить арендуемое оборудование не допускать перегревов и резких столкновений, что может быстро вывести взятую напрокат технику из строя.

Итак, процесс изготовления штроб в стене для прокладывания труб не особо сложный. Но новичкам в строительном и ремонтном деле следует потренироваться и набраться опыта, например, на некапитальных дачных постройках.

Установка встроенного шкафа

Ура! Теперь мы можем вытащить все содержимое из бачка унитаза!

ВАЖНО: Убедитесь, что вы понимаете
что вы должны сделать, прежде чем пытаться изменить любую стену в вашем доме. Вы можете нанести серьезный ущерб дому или себе!

Эта статья не является точным рецептом установки
встроенный шкаф. Я постарался осветить наиболее важные вопросы и направить
вы в правильном направлении, хотя мои наблюдения и предложения, но вы должны иметь базовые столярные навыки и
степени здравого смысла, чтобы избежать неприятностей с этой работой, поскольку каждый
работа другая!

Пожалуйста
прочитайте всю статью, прежде чем начать. Вы избавите себя от ненужного
хлопоты потом.

Будьте готовы к большему количеству работы, чем вы ожидали!

Установка
встроенный шкаф, такой как аптечка, стенной сейф или гладильная доска, может
быть довольно простым и понятным или могут потребоваться услуги
плотники, сантехники, электрики, инженеры-строители и, в худшем случае…
знахари! Давайте пройдем этот путь вместе и посмотрим, что мы найдем!

Позвольте мне быть откровенным (хотя я бы предпочел быть NH). .. есть больше, чем возможность
что на стене будет стоять стойка или другое препятствие, мешающее
установка встроенного шкафа. На самом деле вероятность того, что вы
придется выбирать между вырезанием стойки в стене и размещением шкафа в
далеко не идеальное место, или отказаться от всего проекта и установить
накладной.

Двумя наиболее распространенными препятствиями являются стойки в стене и вентиляционные отверстия.
Перемещение вентиляционного отверстия выходит далеко за рамки этого обсуждения (и это
Веб-сайт). Но вы можете иметь дело с настенной гвоздикой.

Прежде чем вы подумаете о том, чтобы разрезать, разорвать или иным образом уничтожить эту мерзкую
шпильки, вы должны немного узнать о несущих стенах. Эти стены делают двойные
обязанности, выступая в качестве структурных опор и в качестве комнатных перегородок. Кликните сюда
для краткого учебника по теме! Мы будем ждать, пока ты вернешься.

Спланируйте установку встроенного шкафа…

Точно отметьте положение шкафа. Нарисовать выровненный прямоугольник
на стене, которая примерно на 1/4 дюйма больше ниши шкафа по ширине
и высота… в слишком тугой посадке нет никаких преимуществ.

Вам нужно будет осмотреть внутреннюю часть стены, вырезав небольшой
«заглянуть» в него. Используйте искатель шипов, чтобы определить, есть ли
шпилька в том месте, где вы хотите установить шкаф. Если есть, у вас будет
прорезать небольшое отверстие с каждой стороны шпильки для поиска препятствий. А
Квадратное или круглое отверстие размером 4×4 дюйма должно быть достаточно большим.
«смотровое» отверстие или отверстия в отмеченном месте шкафа. Не резать
слишком глубоко через гипсокартон. Вы не хотите резать провода или пластиковые трубы
что может быть внутри стены!

Есть ли неподвижное препятствие в стене, где вы хотите сделать углубление?
кабинет? При наличии водопроводных труб или вентиляционных отверстий, электрических проводов или
нагревательные каналы, они могут сделать скрытую установку слишком дорогой, действительно
непрактично или вообще невозможно. Вот почему Бог изобрел поверхностный монтаж.
аптечки!

Если в центре вашего шкафа есть выступ, убедитесь, что он
нет критических привязанностей к нему. К этой стойке прикреплена еще одна стена или
шкаф или подвесной прибор, такой как микроволновая печь? Это может помешать обоим
вырезание шпильки и углубление шкафа, или в лучшем случае вызовет много дополнительных
работать на вас.

  1. Если ваша стена не является несущей,
    или является несущей без каких-либо стенных шпилек на пути,
    кликните сюда!
  2. Если ваша стена является несущей,
    кликните сюда!     .

ВАЖНО: Если стена
несущей, но вы можете удобно расположить шкаф между существующими
шпильки, вы находитесь в НУЖНОМ МЕСТЕ!!

Полностью вырез в стене отверстия для шкафа…
Вырежьте гипсокартон. Я предполагаю, что у вас есть гипсокартон … если у вас есть
гипса, вы можете сделать то же самое, но вы можете использовать сабельную пилу
лезвием для резки ногтей, чтобы сделать отверстие. Я использовал пилу для гипсокартона на
гипс (зубья закалены), но это не так просто.
Однако сабельная пила будет поднимать больше пыли. Теперь вы, вероятно, ищете
в уродливой дыре с шипом 2×4 на пути!

Сделайте два надреза в шпильке, один в верхней части
отверстие шкафа, одно ближе к низу. Весь разрез можно сделать с
сабельная пила. Старайтесь резать как можно ровнее. Не пробить стену
позади и добавить к вашей ремонтной работе. Как только часть шпильки будет свободна, согните ее.
вперед и назад, чтобы вытащить гвозди или винты через заднюю часть задней стенки. Если
ветер в спину, на лице не будет видимых повреждений
стена позади. Если да, то так тому и быть!

Установка гвоздей для шкафа…. Большинство
встраиваемые шкафы крепятся к стене шурупами по бокам изнутри
кабинет. Таким образом, вам придется установить гвоздезабиватели с обеих сторон проема. Резать
два куска 2х4 длины проема. Нанесите немного строительного клея
оба края 2×4 и вставьте их в стену между гипсокартоном. Использовать
винты для гипсокартона, чтобы закрепить их на месте. Когда клей высохнет, они
абсолютно стабильно.

Осталось вставить тумбу, выровнять
как надо, и прикрутить на место!

Наверх

ВАЖНО: НАЖМИТЕ ЗДЕСЬ
ЧТОБЫ ОТКРЫТЬ ГРАФИК ДЕТАЛИ СТЕНЫ.

Я собираюсь описать один из методов вырезания и усиления шпильки в грузе.
несущая стена. Есть и другие способы сделать это, например, убрать тщеславие.
и установить полные триммерные шпильки от пола до порога, либо сделать это через
задней части стены, если есть достаточный доступ.

ВАЖНО: Как бы вы окончательно не решили это сделать, держите в
Имейте в виду, что всякий раз, когда вы вмешиваетесь в несущую стену, ЕСТЬ РИСК ПРОвисания.
Поскольку этот сайт не занимается капитальным ремонтом и строительством, вы
следует искать дополнительную информацию в сотнях доступных сегодня книг по
ремонт и реставрация дома. Крайне важно, чтобы вы начали такие проекты, как
это со всеми знаниями, которые вы можете собрать, и будьте готовы к
непредвиденный.

Начертите две параллельные линии для выреза проема в стене.

Проведите первую линию параллельно верхней линии шкафа на 6 дюймов выше нее.
Это оставит место для установки жатки 2×6. Нарисуй второй
линии на 2 дюйма ниже линии нижнего шкафа. Это позволит место для 2×4
подоконник

Продлите обе эти линии до внутреннего края ближайших стенных стоек. Соединять
по этим линиям вертикально и вырезаем гипсокартон. Если вы будете осторожны, вы можете быть
возможность повторного использования этого куска гипсокартона после возведения армирования стены.

Сделайте два надреза в выступающем выступе, один в верхней части отверстия,
один внизу. Весь разрез можно выполнить сабельной пилой. Пытаться
резать как можно ровнее. Не пробивайте стену позади и добавляйте к своему
ремонтная работа. Как только часть шпильки будет свободна, согните ее вперед и назад, чтобы потянуть.
любые гвозди или винты через заднюю часть задней стенки. Если ветер на вашей стороне
сзади не будет видимых повреждений лицевой стороны стены сзади.

Вы также можете начать резку с помощью циркулярной пилы. Стандартный 7 1/4 дюйма
лезвие циркулярной пилы, конечно, не прорежет шпильку полностью, но
начните очень прямой разрез, который будет легко выполнять с возвратно-поступательным движением
пила.

Имейте в виду, что пила может заклинить в пропиле, если
шпилька находится под давлением!  Если лезвие застряло, сделайте новый надрез.
сабельной пилой под углом вниз в область первоначального реза
освободить застрявшее лезвие.

ВАЖНО: Это критический
резать. Если стена находится под большой нагрузкой или если в верхней плите есть шов
стены, потолок может немного провиснуть после обрезки этой стойки. Если это
В этом случае вам может потребоваться немного приподнять стену, чтобы ослабить давление. Этот
было бы очень необычно при удалении одной шпильки, но вы должны знать, что это
могло случиться. Эта проблема еще не решена на веб-сайте. Если ты хочешь
эта информация, вам нужно получить книгу по этой теме заполнить пробел.
Прежде чем потратить 30 долларов или больше на хорошую книгу по ремонту, загляните в местную библиотеку!

Сделайте свой заголовок… Вырежьте два
кусков пиломатериала 2х6, равном расстоянию между открытым верхним участком
две концевые шпильки. Эти части размером 2×6 собираются в головку путем прибивания гвоздей или
свинчивая их вместе с куском фанеры 1/2 дюйма между ними. Это
производит коллектор такой же толщины, как и стена. Конечно, если ваш
стена отличается от номинальной стены 2×4 (которая составляет 1 1/2 «x 3 1/2»), вы
необходимо соответствующим образом отрегулировать толщину жатки.

Установить коллектор в отверстие… Позиция
уровень коллектора в проеме упирался в вырезанную шпильку. Вбей это в
как боковые шпильки, так и вырезанную шпильку.

Установите две скобы снаружи
шпильки.. . Используйте строительный клей, чтобы приклеить, а затем прикрутить или прибить
две планки так, чтобы они находились на одном уровне с верхней частью нижней части разреза
шпилька Как показано на рисунке, они будут вставлены внутрь стены. Длина
шипы должны быть не менее 12 дюймов, но могут быть настолько длинными, насколько это возможно
вставляется в отверстие. Идеальная длина должна быть достаточной для достижения
подошва… нижняя доска на стене, крепящаяся к полу.

ПРИМЕЧАНИЕ : забивание гвоздей почти до упора в планки перед
вставка их в стену облегчает прибивание гвоздей. То же самое для винтов.

Измерение, вырезание и установка порога 2×4…
Подоконник помогает стабилизировать две внешние стойки, а также служит гвоздезабивателем для
гипсокартон. Приклейте и прибейте подоконник к шипам и прибейте его снаружи
шпильки.

Установка шпилек триммера…
Измерьте и установите шпильки триммера между жаткой и подоконником. Они
должны плотно прилегать, приклеиваться и прикручиваться к наружным шпилькам.

Установка гвоздей для шкафа…
Отрежьте и установите гвоздезабиватели 2×4 на подоконник и коллектор,
место. Убедитесь, что они вертикальны и расположены на расстоянии не менее 1/4 дюйма.
вокруг кабинета.

Установите гипсокартон над проемом…
Если удалось сохранить старый кусок гипсокартона, вставьте его в проем
и прикрутите или прибейте его на место.

Вырезать отверстие шкафа в
гипсокартон… Если вы правильно сделали замеры и выровняли
вертикальные гвоздезабиватели должным образом, линии, которые вы сделали изначально для выреза шкафа
следует еще применить. Если вы от четверти до половины дюйма, не чувствуйте себя
очень плохо, потому что все так делают! Вы знаете старое выражение: «Близко
достаточно для государственной работы!»

Теперь, если вы отстаете на дюйм, вы имеете право чувствовать себя глупо, потому что ваш
шкаф может быть расположен не там, где вам нужно. Конечно, всегда можно взять
опустите гипсокартон и переместите гвоздезабиватели.!

Вставьте шкаф в отверстие, чтобы проверить размер и положение. Если это кажется
чтобы быть там, где вы хотите (ура!!), вытащите шкаф, залатайте, заправьте и
покрасить или оклеить стены обоями.

Вернуться к началу

Вырубка и растачивание отверстий в деревянных стойках (сделай сам)

Обновлено: 07 апреля 2023 г.

Сколько древесины можно вырезать из стойки?

Следующий проект›

Семейный мастер на все руки

Строительные нормы и правила определяют допустимые размеры и расположение отверстий и вырезов в стойках. Вот удобное руководство по тем требованиям, которые помогут вашему зданию стоять на высоте.

Авторы журнала «Сделай сам» журнала The Family Handyman Magazine

Обзор

Вы получаете два преимущества, когда строите или переделываете с помощью деревянных стоек. Шпильки обеспечивают прочность и каркас конструкции, а пустые места между шпильки также выполняют важную функцию: они обеспечивают идеальное место — настоящую вертикальную автостраду — для прокладки труб, вентиляционных отверстий, стоков, проводов и воздуховодов. Недостаток? Когда вам нужно провести трубы, воздуховоды или провода горизонтально через шпильки, вам часто приходится делать надрезы или сверлить отверстия, иногда большие, чтобы доставить их к месту назначения. Но нельзя просто просверлить и отпилить. Существуют правила, которым необходимо следовать при сверлении и нарезании шпилек. Некоторые правила помогают обеспечить структурную целостность стены . И другие направлены на защиту труб и проводов, которые могут быть повреждены шурупами, гвоздями и другим крепежом, вбитым в стену.

Рисунок A: Правила вырезания и сверления шпилек

Строительные нормы и правила позволяют сверлить отверстия большего размера и делать вырезы большего размера в ненесущих стенах, чем в несущих стенах.

Рисунок A также доступен в формате pdf в разделе «Дополнительная информация» ниже.

Вы должны поддерживать прочность конструкции

Существует МНОЖЕСТВО строительных норм и правил, предписывающих размер отверстия или выемки, которые вы можете вырезать (рис. A). Технические, но важные правила:

  • Отверстия в стойках несущей стены (внешних и внутренних стенах, которые несут вес крыши и/или других этажей выше) не должны превышать 40 процентов ширины стойки.
  • Прорези в стойках несущей стены не должны превышать 25 процентов ширины стойки.
  • Отверстия в ненесущих стенах не должны превышать 60 процентов их ширины.
  • Вырезы в ненесущих стенах не должны превышать 40 процентов их ширины.
  • Край отверстия должен находиться на расстоянии не менее 5/8 дюйма от края шпильки.

Чтобы умилостивить богов сантехники, кодексы сделали по крайней мере одно заметное исключение: в несущих стенах вы можете просверливать отверстия размером 60 процентов — при условии, что вы удваиваете шпильки и не просверливаете более двух последовательных пар этих отверстий. сдвоенные шпильки (рис. А). Это позволяет провести короткий отрезок трубы «дренаж, слив, вентиляция» (DWV) через стену 2×4, не увеличивая всю стену до размеров 2×6.

Существуют и другие, менее конкретные указания:
По возможности делайте надрезы на шпильке вверху, а не внизу. Не размещайте отверстия и выемки рядом с большими или рыхлыми узлами и не группируйте их слишком много в одной и той же области шпильки. Наконец, делайте надрезы только при необходимости; отверстия ослабляют его меньше, чем насечки.

В районах, подверженных сильным ветрам, землетрясениям или торнадо, поддержание прочности стен особенно важно. Кроме того, шпильки со слишком большим количеством удаленного «мяса» имеют тенденцию изгибаться и деформироваться. Ваш строительный инспектор будет следить за чрезмерно усердными насечками и расточками, так что соблюдайте правила.

На самом деле лишь немногие стены полностью рушатся во время повседневной службы из-за слишком большого количества отверстий и выемок. Но есть МНОГО случаев, когда незащищенные или недостаточно защищенные трубы и провода были надрезаны и пробиты винтами и гвоздями. Любой сантехник или электрик скажет вам это то, что вам ДЕЙСТВИТЕЛЬНО нужно остерегаться! 1-1/ 4 дюйма или более от края стойки (рис. A), чтобы защитить провода от гвоздей и шурупов. (Винты и гвозди диаметром 1-1/4 дюйма, используемые для крепления гипсокартона толщиной 1/2 дюйма, проникают в шпильки примерно на 3/4 дюйма). отверстия в мертвой точке на шпильке шириной 3-1/2 дюйма. Это дает им отверстие, достаточно большое, чтобы провести два электрических кабеля и оставить 1-3/8 дюйма защитного дерева с каждой стороны. Если им нужно протянуть больше проводов, они просверлят больше отверстий прямо над остальными. Если отверстие находится ближе 1-1/4 дюйма, ваш инспектор заставит вас установить отверстие диаметром 1/16 дюйма. толстая защитная металлическая пластина (рис. А). Доступный в 3-в. пластины большей длины можно найти в хозяйственных центрах и хозяйственных магазинах.

Механические нормы для систем водопровода и отопления, вентиляции и охлаждения (HVAC) также требуют, чтобы отверстия, содержащие трубы, располагались на расстоянии 1-1/4 дюйма от края шпильки, чтобы защитить трубы от крепежа. Те, что подходят ближе, нужно прикрыть металлическими пластинами; для больших труб используйте длинную защитную пластину.

Электрики и сантехники тратят много времени на сверление больших отверстий, поэтому они знают несколько приемов, которые облегчат работу (или вообще помогут избежать ее).

Рисунок B: Сверление

Используйте угловую дрель с коронками для сверления больших отверстий. Держите отверстия по центру шпилек и на постоянной высоте от пола.

Советы по сокращению количества сверлений и вырезания канавок

Рисунок C. Угловые отверстия

Угловые отверстия не позволяют протянуть провода, поскольку кабель зацепляется за острые края.

Рисунок D: Квадратные отверстия

Отверстия, расположенные под прямым углом к ​​поверхности шпильки, позволяют легко протягивать провода.

  1. Перед началом любого проекта спланируйте, где именно будут проходить большие трубы и воздуховоды, и определите, как вы их туда доставите.
  2. По возможности прокладывайте большие трубы и воздуховоды вертикально в незавершенные чердаки или подвалы, затем устанавливайте колена и прокладывайте трубы или воздуховоды горизонтально под балками пола или над балками потолка.
  3. Постройте стены из стоек 2×6, где трубы и отверстия DWV превышают пределы, показанные на рис. A.
  4. Возьмите напрокат угловую дрель и используйте саморезы или коронки для сверления больших отверстий (рис. B). Сверло под прямым углом позволяет сверлить отверстия под прямым углом к ​​поверхности шпильки. Отверстия, просверленные под углом, получатся овальными и, следовательно, большими.
  5. Просверлите отверстия размером не менее 1/4 дюйма, особенно для труб горячей воды. Если вы этого не сделаете, они будут издавать раздражающие звуки, когда расширяются, сжимаются и трутся о шпильки.
  6. Производители подвесных балок продают усиливающие пластины с закругленными углами (рис. A). Спросите своего инспектора, разрешены ли они в особых ситуациях.
  7. При сверлении электрических отверстий держите их под прямым углом к ​​шпильке для облегчения установки проводов или протягивания . Это может показаться тривиальным, но отверстия под углом, подобные показанным на рис. C, «цепляют» провод и не позволяют протягивать провод более чем через две или три шпильки за раз. Отверстия в линии (рис. D) позволяют протянуть провод через стойки по всей длине стены за один раз.

Дополнительная информация

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

  • Сабельная пила
  • Рулетка

Лучший инструмент для сверления отверстий в шпильках — угловая дрель с самозагружающимися насадками.
