Маленькая ванная комната с ванной и стиральной машиной и туалетом совмещенная фото: Дизайн маленькой ванной с туалетом и стиральной (65 фото)

Содержание

Дизайн ванной комнаты с ванной и стиральной машиной: фото интерьера маленького помещения

Маленькая ванная комната – проблема многих квартир. Как создать идеальный дизайн ванной комнаты с ванной и стиральной машиной, если размер санузла не позволяет разгуляться? Рассмотрим несколько рекомендаций от специалистов.

Чтобы красиво и удобно оформить небольшую ванную, необходимо рационально распределить пространство

Вариант дизайна ванной со стиральной машиной

Содержание

Вариант дизайна ванной со стиральной машиной
Стили дизайна ванной комнаты со стиральной машиной
Цвет ванной комнаты – важная деталь
Стены, потолок и пол в маленькой ванной со стиральной машиной
Как расположить стиральную машину в совмещенном санузле
- Рядом с умывальником
- Ванна с туалетом (совмещенный санузел)
- Размещение стиральной машины под умывальником
- Встраивание под столешницу
- Размещение стиральной машины свободно в углу или около стены
- Стиральная машина в нише
Выбор в пользу стиральной машины с вертикальной загрузкой белья
Выбор правильного сантехнического оборудования и техники
- Какую ванну выбрать
Рекомендации специалистов: правильный выбор стиральной машины
Мебель для маленькой ванной комнаты
Освещение в ванной с небольшим метражом
Видео: Как выбрать раковину для размещения над стиральной машиной
Фото: Место для стиральной машины в интерьере ванной

Машина для стирки – необходимость в каждом доме. Проблема в том, что небольшая площадь помещения часто не позволяет компактно разместить такое большое устройство. Интерьер санузла необходимо продумать, чтобы не нарушать функциональность и оставить свободное пространство под другую мебель. Есть много интересных вариантов размещения стиральной машины, о которые мы поговорим сейчас.

Стильная ванная комната с декоративной отделкой стены квадратной плиткой небольшого размера и потолком, украшенным деревянными рейками

Стили дизайна ванной комнаты со стиральной машиной

Дизайн ванной комнаты небольших размеров со стиральной машиной может быть любым: в классическом стиле, прованс, выполненном в технике мотивов Скандинавии или на восточный мотив:

Каждый из них идеально подходит для маленькой комнаты. Исходите из своего бюджета и личных предпочтений.

Цвет ванной комнаты – важная деталь

Ванная комната – место, где человек может расслабиться, принять душ и провести гигиенические процедуры после тяжелого дня.

Светлая цветовая палитра способствует визуальному расширению пространства

Цветовая гамма подбирается с учетом таких задач:

сглаживание недостатков планировки;
воссоздание умиротворенной атмосферы для отдыха;
зонирование с помощью света;
визуальное увеличение комнаты.

Подбирайте спокойные, светлые оттенки или делайте контраст, если хотите взбодриться по утрам. К примеру, подойдут розовые, лиловые, оранжевые или зеленые. Можно добавить в пастельные тона немного яркости: мозаику на стенах или полу, яркие полотенца, аксессуары. Посмотрите топ популярных цветовых решений в интернете, чтобы создать свой идеальный стиль.

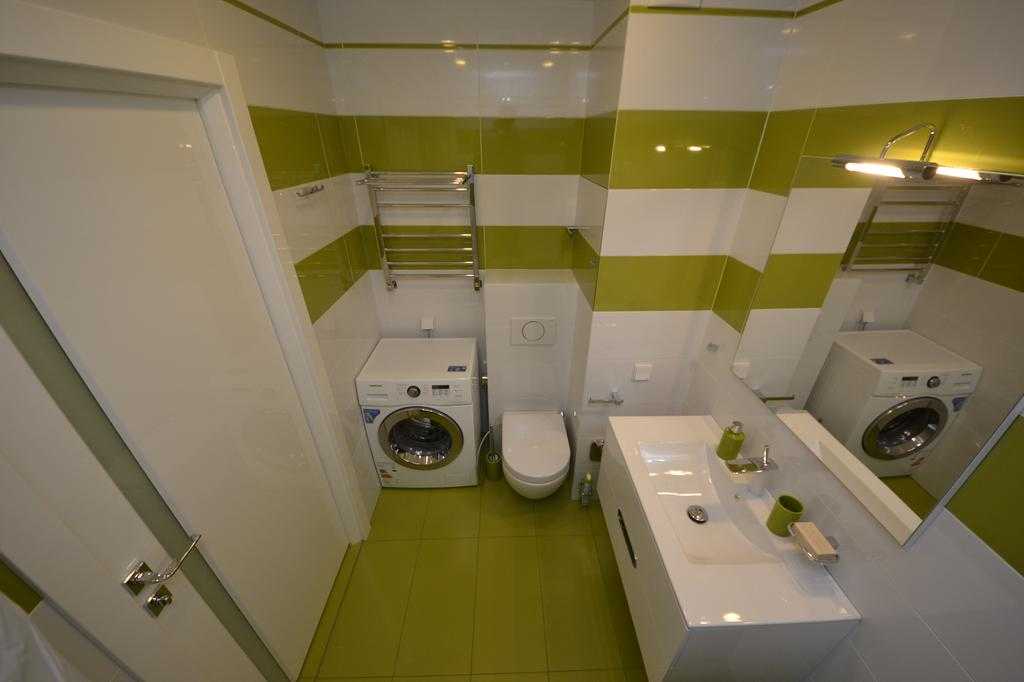

Светлая ванная комната с акцентной полосой приятного зеленого оттенка

Комбинированная отделка ванной комнаты – низ выложен светлой плиткой кабанчик, а сверху стены просто покрашены в бирюзовый цвет

Необычайно яркий интерьер ванной комнаты, одна стена которой облицована желтой плиткой, а другая закрыта зеркальными панелями

Стены, потолок и пол в маленькой ванной со стиральной машиной

Подходящая отделка пола – камень или кафельная плитка. Материалы хорошо переносят перепады температур, влажность. Чтобы визуально увеличить высоту комнаты, рекомендуется подбирать темные оттенки покрытия. Чтобы красиво выделить стены в крохотной ванной, можно выбрать виниловые обои, ПВХ, краску. Места с повышенной влажностью (над душем, умывальником) можно украсить кафелем.

Интерьер ванной комнаты в стиле хай-тек с раковиной из искусственного камня, встроенной в столешницу

Эффектно смотрится комбинирование материалов, расцветок и стилей. Потолок можно сделать в традиционном стиле – белоснежным.

Бюджетный вариант отделки: покрасить или побелить. Не смотря на простоту, выглядит это лаконично и подходит под все стили.

Как расположить стиральную машину в совмещенном санузле

Машина для стирки может располагаться по – разному. Дизайнеры предлагают много интересных решений, которые можно воплотить в реальность.

Выбирая место для стиральной машины, следует продумать все возможные варианты

Рядом с умывальником

Если умывальник и «стиралка» небольшого размера, их можно расположить рядом, между ванной (душевой кабиной) и стеной. Это актуально для маленьких комнат в хрущевках.

Стиральная машинка, встроенная в общую с умывальником тумбу

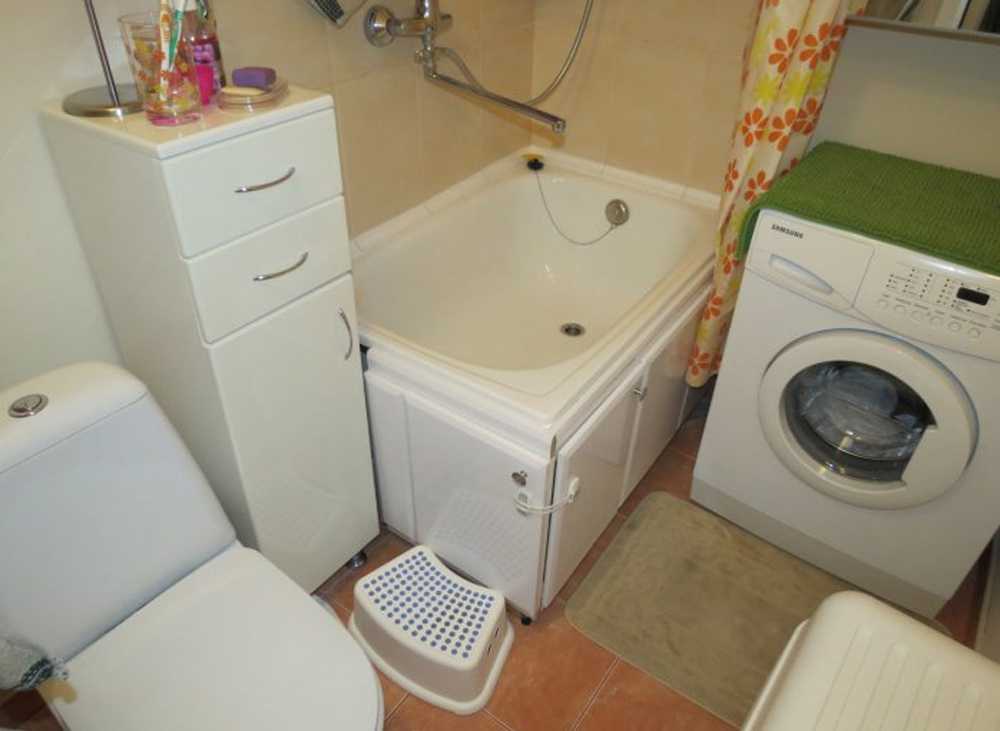

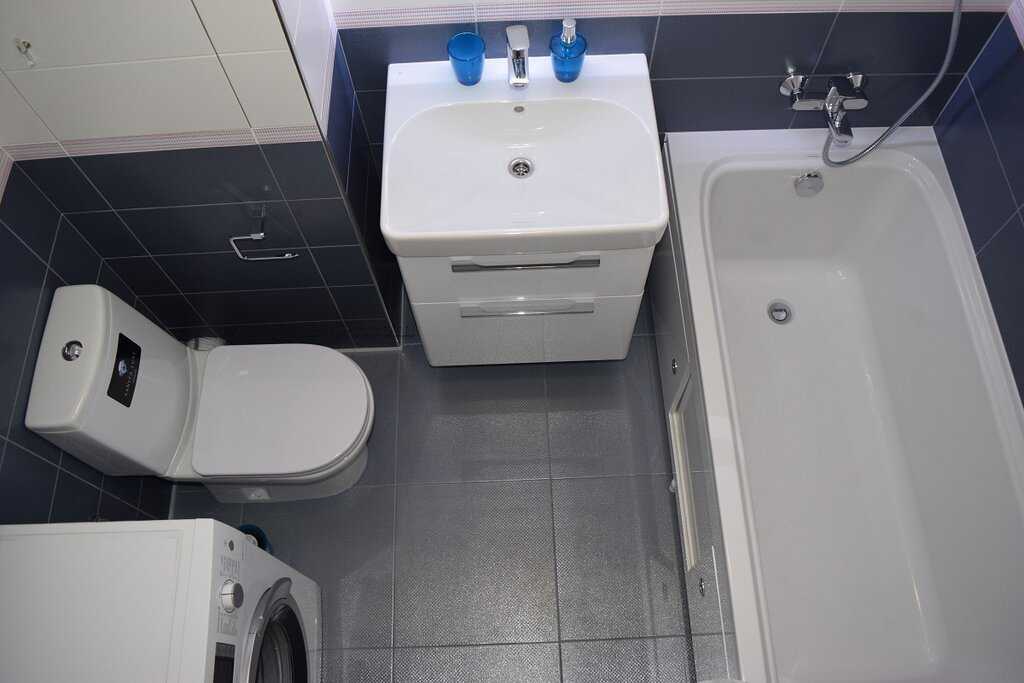

Ванна с туалетом (совмещенный санузел)

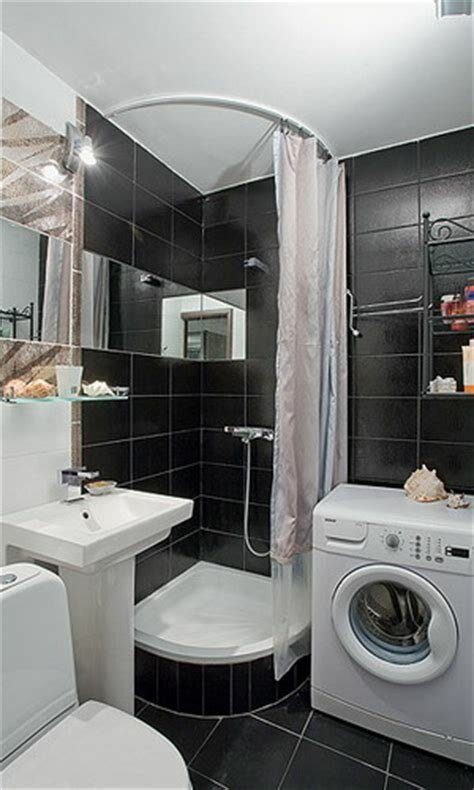

В этом случае комната совсем маленькая – подумайте о замене ванной на душевую кабину. Или угловая ванная, рядом с которой удобно располагается «стиралка». Над машиной можно поместить бойлер или полочки для гигиенических мелочей.

Подвесной унитаз с инсталляцией является отличным вариантом экономии места

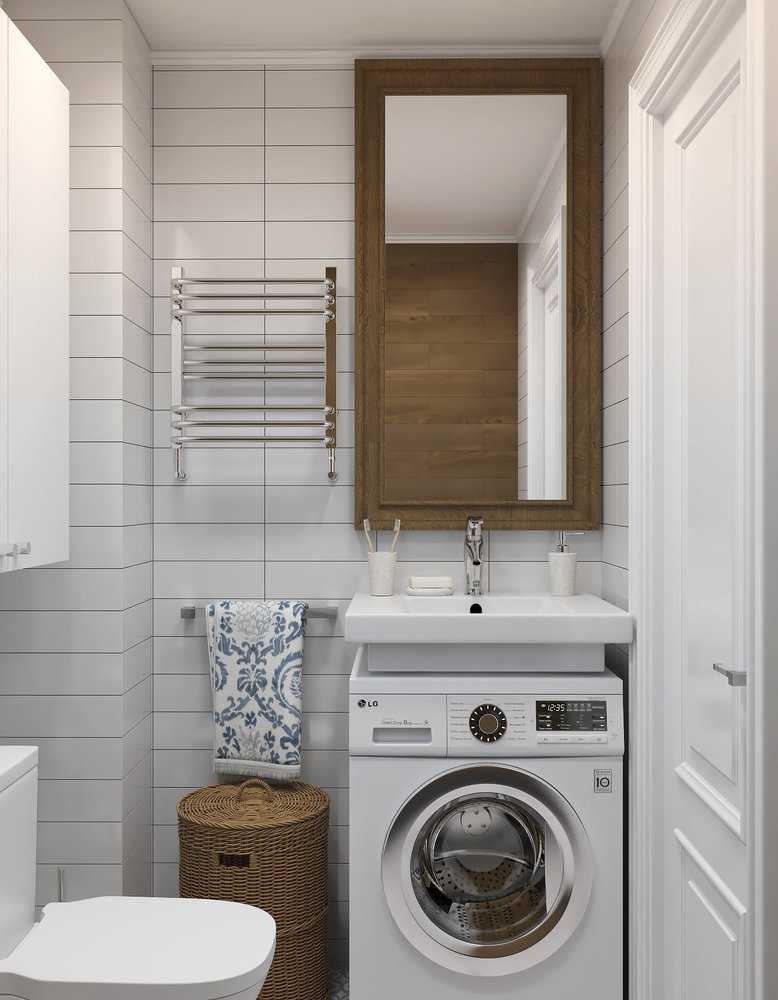

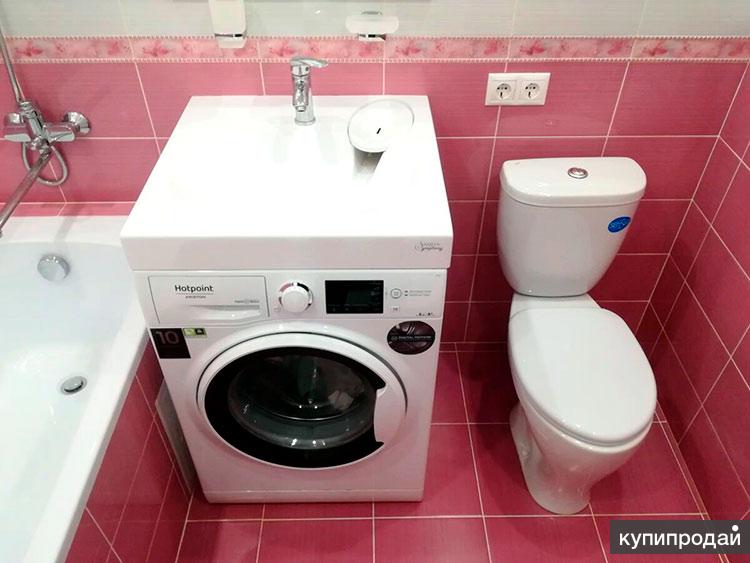

Размещение стиральной машины под умывальником

Установить бытовую технику под раковиной – отличное решение для домов советской постройки. Умывальник подбирается с плоским днищем. Это сэкономит свободное пространство. Можно поискать сантехнику в комплекте – современные производители учитывают подобные нюансы в производстве.

Машинка под раковиной – самое выгодное решение с точки зрения экономии пространства

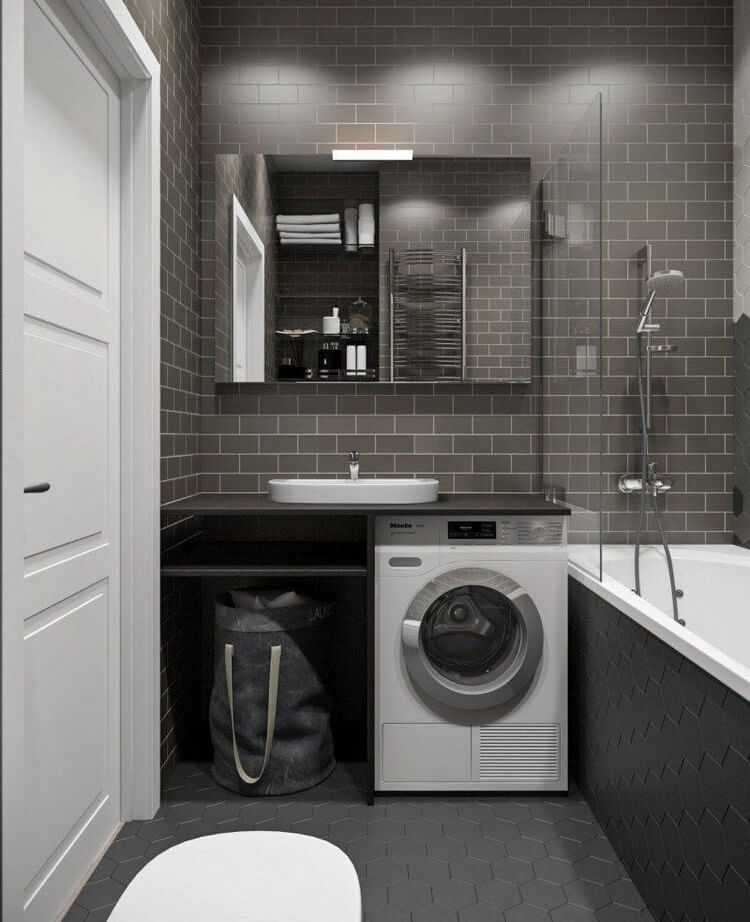

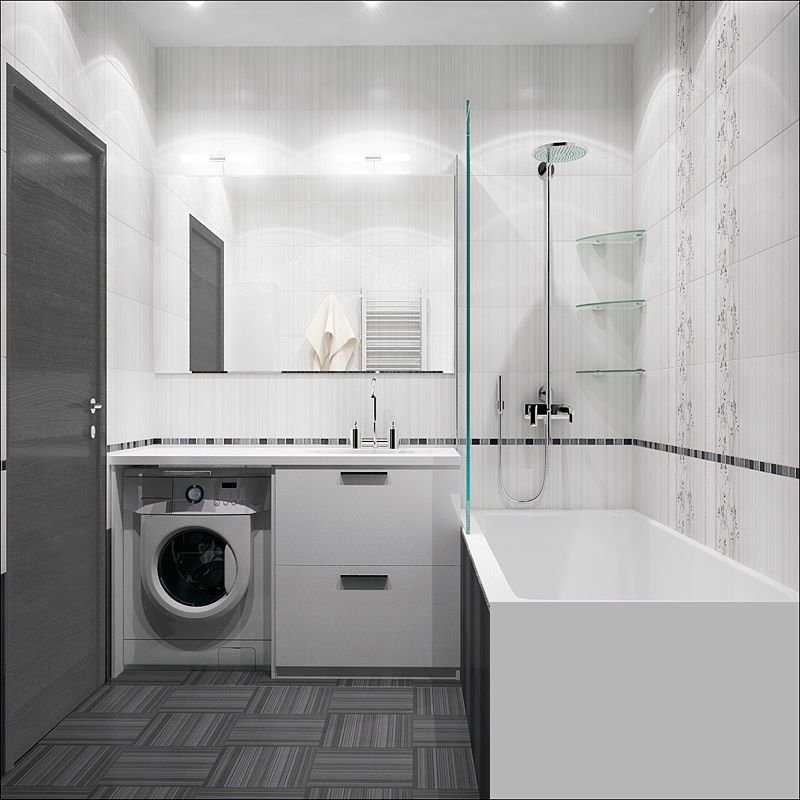

Встраивание под столешницу

Монтировать машину под столешницу в один блок – практично и удобно. Экономия места, эстетический внешний вид гарнитура + возможность объединить и компактно спрятать все инженерные коммуникации в тумбу – главные преимущества такой установки.

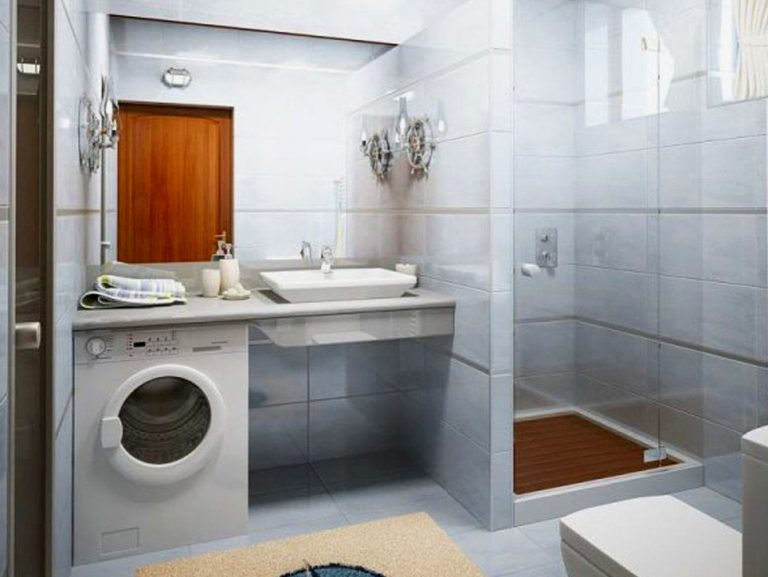

Стиральная машинка под столешницей прекрасно вписывается в современный интерьер ванной комнаты

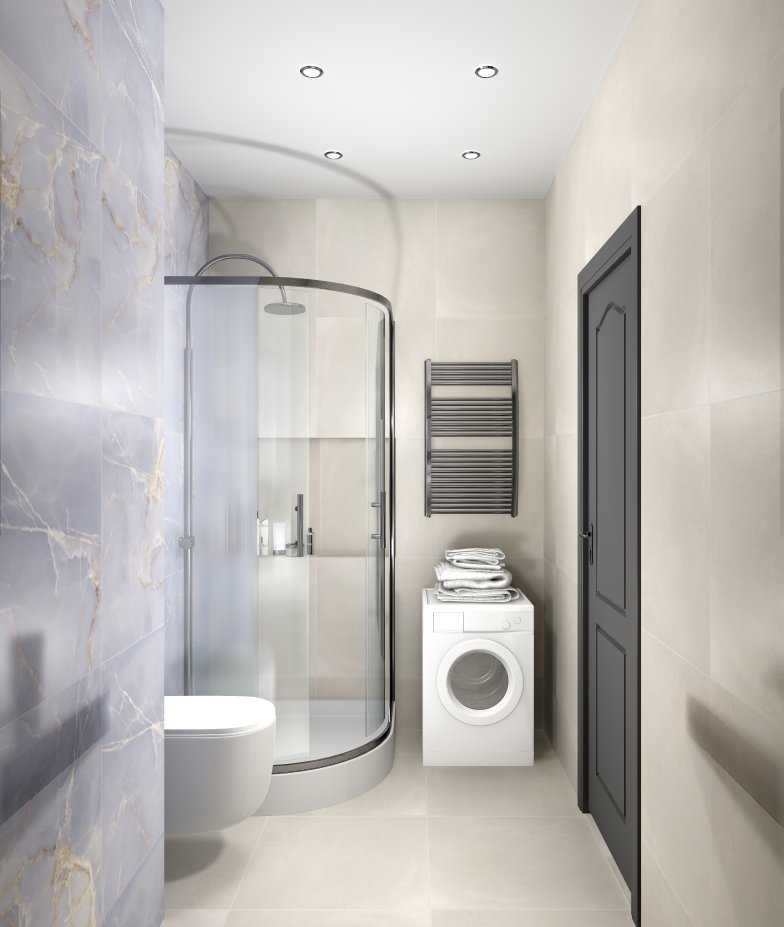

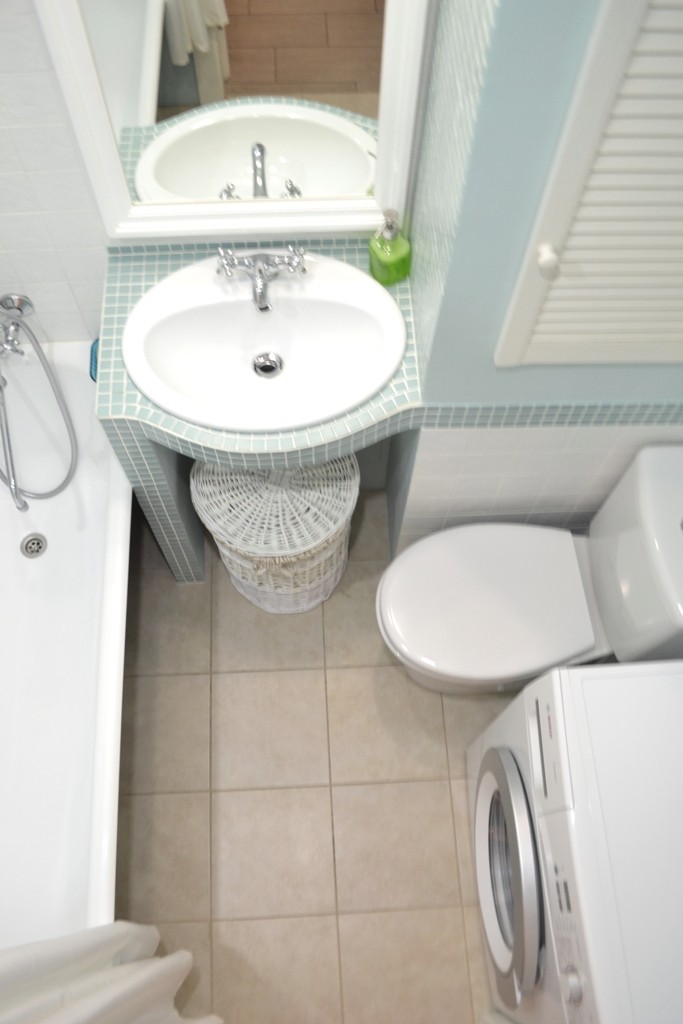

Размещение стиральной машины свободно в углу или около стены

Важно подобрать тот угол, который обеспечит свободный проход к машинке, отсутствие загромождения мебелью. Это вариант для более просторной ванной, который считается стандартным.

Отдельно стоящая машинка – самый простой способ, который могут позволить себе лишь владельцы просторных санузлов

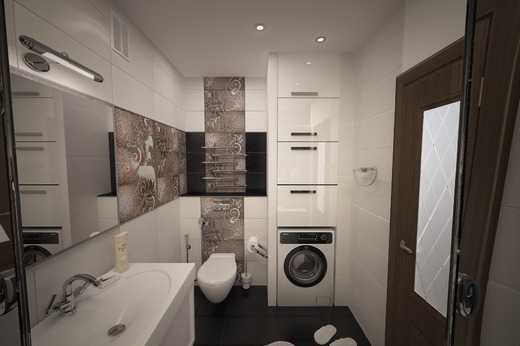

Стиральная машина в нише

Общая поверхность для машинки и раковины – хороший вариант расположения. Чтобы украсить комнату, можно повесить в нишу креативные шторки или монтировать дверные створки.

Свободное пространство над машинкой можно заполнить удобными полочками

Выбор в пользу стиральной машины с вертикальной загрузкой белья

Если вам не принципиально, какая загрузка будет у вашей бытовой техники, но комната маленькая – покупайте с вертикальной загрузкой. Большой плюс: средние габариты, которые можно вместить в ниши или в разные места помещения.

Модели с вертикальной загрузкой отличаются довольно узким корпусом, что позволяет размещать их в очень ограниченном пространстве

Выбор правильного сантехнического оборудования и техники

Обратите внимание на гарантию качества от производителя: это важный пункт для качественного изделия. Для средних и маленьких размеров ванной лучше подбирать малогабаритные модели унитазов (к примеру, подвесные) и раковин.

Для санузла стесненной площади рациональным решением будет установка небольшой угловой раковины

Какую ванну выбрать

Когда вы определитесь с размером изделия, обдумайте материал изготовления. Есть три распространенных варианта:

Сталь – недорогой и легкий материал, моментально греется и остывает, что не очень удобно для любителей водных процедур.
Чугун – долго держит температуру, тяжелый и прочный материал. Но есть минус – появляются сколы при механических ударах.
Акрил – современный и качественный, прочный и не тяжелый материал. Требуется специфический уход – поверхность легко поцарапать.

Обязательно учитывайте эти моменты при покупке, чтобы сделать свое пребывание в ванной комфортным.

Полноценную ванну, как правило, размещают вдоль самой длинной стены

Угловые модели более компактны и сохраняют место для стиральной машинки или предметов мебели

Рекомендации специалистов: правильный выбор стиральной машины

Определитесь с типом агрегата, который вам подойдет. Встроенная, в гарнитуре со столешницей или отдельная, с сушилкой или без. Вертикальная загрузка подразумевает верхнее расположение крышки, удобная загрузка и экономия места. Фронтальная – вмещают больше белья, имеют удобную сенсорную панель и подразумевают возможность наблюдать за процессом через прозрачное стекло барабана. Параметры мощности и нужные режимы вам подскажут консультанты в магазине.

Универсального решения компоновки ванной комнаты не существует, каждый должен подобрать оптимальный вариант для своей ванной комнаты

Мебель для маленькой ванной комнаты

Без мебели в санузле не обойтись. Над раковиной можно повесить навесной шкаф или большое зеркало (есть совмещенные гарнитуры), добавьте подсветку для удобства. На поверхности стены около двери хорошо впишется колонка с полками или навесной пенал.

Экономить пространство помогает встроенная мебель и подвесная сантехника

Модульная мебель – оптимальное решение, экономящее пространство.

Освещение в ванной с небольшим метражом

Популярный вариант освещения небольшой комнаты – точечные светильники и настенные бра. Чтобы воплотить свои дизайнерские идеи, применяйте светодиодные лампы. Рекомендуется оборудовать два типа освещения, на двух уровнях: на потолке и стенах. Это зонирует санузел, придаст интерьеру эстетики.

Количество светильников в ванной комнате во многом зависит от отделки – чем светлее стены и потолок, тем приборов понадобится для освещения

Видео: Как выбрать раковину для размещения над стиральной машиной

Фото: Место для стиральной машины в интерьере ванной

Дизайн ванной комнаты 4 кв.

м со Стиральной машиной и туалетом

Стандарт для реальной квартиры — ванная со стиральной машиной и туалетом, где правила дизайна существенно отличаются от обычных фото из интернета. Я подготовил 6 правил разработки дизайна совмещенной ванной комнаты площадью ~ 4 кв.м, которые на практике необходимы в типовых квартирах. Плюс куча реальных фото.

6 Правил дизайна ванной комнаты 4 кв.м
Ванная с туалетом и стиральной машиной
- Расположение стиральной машины
- Туалет
Дизайн совмещенного санузла 4 кв.м

6 Правил дизайна ванной комнаты 4 кв.м

Т.к. площадь маленькая, а функциональная нагрузка высокая, на 1-ом месте находится не визуальный дизайн, а грамотное зонирование комнаты. По такому же принципу делается и ванная в хрущевке. На 4 кв.м даже если использовать саму дорогую плитку и сантехнику, но не соблюсти правила ниже, интерьер ванной комнаты получится посредственный.

Обязательно спрятать и встроить все технические моменты: стиральную машину, бойлер, лючок к счетчикам.
Закрытые места хранения для средств гигиены. Только с дополнительным шкафом можно поддерживать порядок в маленькой совмещенной ванной. Иначе — россыпь средств гигиены и перманентный беспорядок.
Монолитный интерьер. Не должно быть труднодоступных мест, дальних углов, щелей между раковиной и стеной. Совмещенный санузел очень быстро загрязняется из-за высокой нагрузки. При этом в нём очень тяжело убирать т.к. на 4 метрах особо не развернёшься.
Как следствие из прошлого пункта — туалет только подвесной инсталляцией. Обычный унитаз занимает много места, имеет некрасивый стык, вокруг него невозможно нормально убрать т.к. он генерирует кучу труднодоступного неиспользуемого пола вокруг себя.
Максимум 2 вида плитки на стенах. Кроме плитки цвета будут у мебели, сантехники, стиральной машины, полотенец, коврика. Если использовать ещё и более 2-ух видов плитки, для дизайна маленькой ванной комнаты совмещенной с туалетом будет явный перебор.
Светлые цвета всего: плитки, мебели, полотенец. Как минимум сантехника вся белая, стиральная машина тоже, если использовать тёмные цвета в отделке, будет слишком много контрастов для такой небольшой площади.

Да, пункты про дизайн плитки для ванной именно в конце. Если с чем-то не согласны или что-то кажется слишком абстрактным, дальше разберём все более детально и на фото-примерах реальных квартир.

Ванная с туалетом и стиральной машиной

Ремонт в ванной комнате с туалетом и стиральной машины начинается с детальной проработки их расположения и разводки канализации. Монолитность интерьера из прошлого пункта закладывается именно на этом этапе.

Расположение стиральной машины

Факт: отдельностоящая стиральная машина смотрится плохо. По убыванию эффекта с точки зрения дизайна:

Полностью спрятанная за непрозрачными дверями стиралка.
Встроенная в нишу или под раковину, но открытая.
Отдельностоящая.

Полностью спрятать стиральную машину очень заманчиво, но возможно это начиная хотя бы от 6 м. кв площади ванной комнаты. Глубина стандартной стиралки 40-45 см, но это на бумаге. На практике производители не учитывают лючок и верхнюю крышку(выступает сзади). В реальности она съедает минимум 50 сантиметров глубины. Поэтому в идеале поехать выбирать стиральную машину с рулеткой, и уже по своим замерам прикидывать, получится ли её встроить. Для современной ванной комнаты встраивание стиральной машины критично важно.

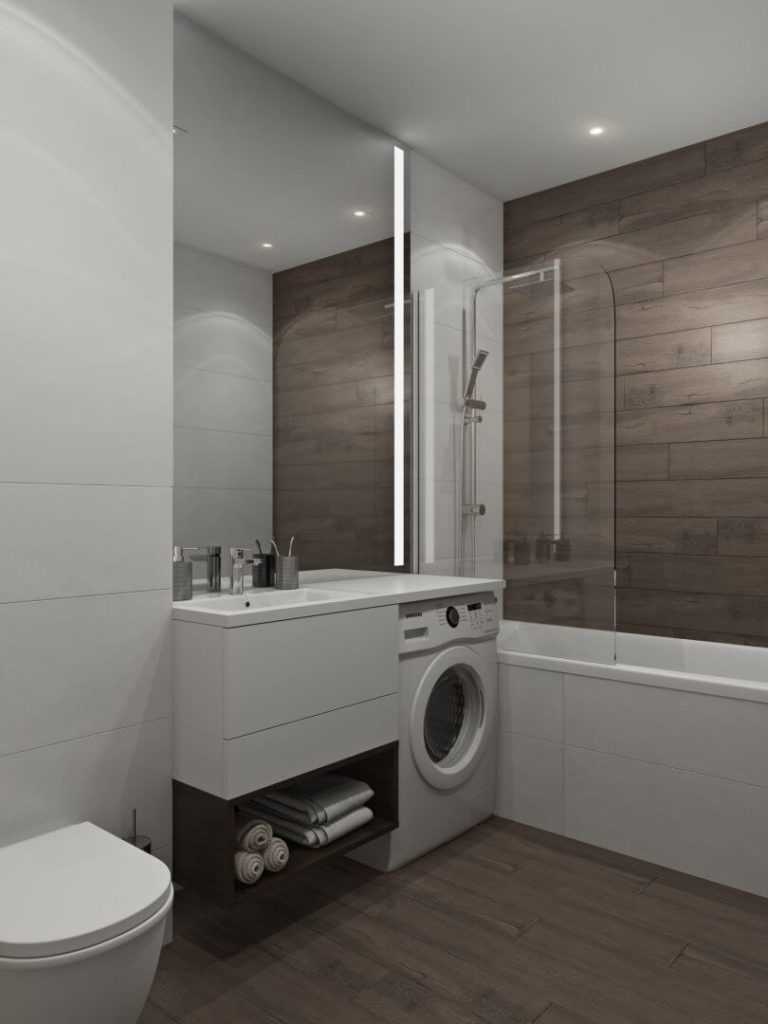

2-ой стандарт — стиральная машина под раковиной в ванной. Это самый практичный вариант т.к. вообще не занимает площади, плюс не нужно делать дополнительный отвод канализации и подвод холодной воды — всё в одном месте.

Сверху стиральной машины делается столешница, и уже в неё либо встраивается раковина либо используется накладная раковина-чаша. Учтите, что т.к. высота самой стиралки около 85 сантиметров, итоговая высота раковины будет приблизительно 95, а это выше стандарта. Вот фото показывающее разницу:

Никаких вариантов более практично встроить стиральную машину нет. Для ванной 4 кв.м стиральная машина под раковиной — стандарт. Некоторое повышение высоты раковины — адекватный компромисс.

Встраивание стиральной машины в нише не под раковину доступно только для ванных комнат больше 4 метров квадратных. Вариант тоже нормальный.

Отдельностоящая сильно удешевляет интерьер ванной и на мой вкус нужно всеми средствами избегать такого варианта. Для примера тут куча реальных фото таких ванных комнат с отдельностоящей стиральной машиной — решать вам. 4 не спрятанных объекта сильно удешевили интерьер.

Туалет

Если вы хотите получить действительно достойный дизайн вашей ванной комнаты с туалетом, то следующее правило строго обязательно:

Унитаз — только подвесной с инсталляцией.

Подвесной унитаз дороже напольного, но он стоит каждого доллара. В районе $300-350 обойдётся комплект из самого унитаза и скрытой инсталляции от всяких именитых производителей. Если бюджет ограничен, вбейте в поиске «Комплект унитаз с инсталляцией акция + свой город» и почти всегда можно найти полный комплект эконом класса за примерно $150. И этот комплект всё равно и по внешнему виду и по практичности будет лучше любого обычного унитаза.

Ещё аргумент для ванных комнат в районе 4 метров квадратных: сколько вы были бы готовы доплатить за 1 метр дополнительно площади санузла? Так стоит ли экономия на зоне туалета и подвесном унитазе потери площади, которая неизбежна если не ставить инсталляцию.

Зона туалета в совмещенном санузле идеально подходит чтобы спрятать бойлер. Стандарт располагать его над инсталляцией и прятать за мебельными дверцами. Если бойлер не нужен, всё равно есть смысл сделать на ней закрытые полки — места хранения в небольшой ванной всегда в дефиците.

Дизайн совмещенного санузла 4 кв.

4 метра квадратных это примерно 2×2 метра по стенам. 1 стену всегда занимает ванна, 2-ую раковина с зеркалом, на 3-ей туалет и на 4-ой дверь. Т.е. во всей ванной комнате буквально нет ни 1 свободной стены. Именно поэтому пункт про непосредственно дизайн интерьера последний — в ванной комнате совмещенной с туалетом он делается именно грамотным планированием и расстановкой предметов.

Самые маленькие существующие по размеру ванны — акриловые(да, не чугунные), смотрите все диапазоны размеров ванн. Или вообще откажитесь от неё и сделайте душевую комнату.

Потолок — матовый белый натяжной, ничего лучше по цена/качество нет. Пол — керамогранит с резным краем(чтобы уменьшить размер швов между плиткой). Стены — плитка, но тут начинаются ошибки.

Отделка ванной комнаты плиткой — в этой фразе уже есть ответ. Отделка, а не декор. Плитка — отделочный материал. На маленькой площади любые попытки использовать плитку яркую, цветную, с узорами и рисунками, сюжетами и т. д. обречены на провал. Будет просто колхозная каша из цветов и текстур, которая будет контрастировать с белой сантехникой.

Для ванной комнаты 4 кв.м всегда выбираем плитку светлых цветов(серый, бежевый, белый) с натуральной текстурой: камень, мрамор, бетон. Она супер практична т.к. на ней не видны пятна от воды, не контрастирует с сантехникой, не тянет на себя внимание и имеет минимальный шанс испортить ремонт.

Если ванная 5-6 метров, то на стенах можно использовать 2 вида плитки. Но не делить стену горизонтально или вертикально, а использовать по принципу 1 плоскость — 1 плитка. В крайнем случае зонировать с привязкой к сантехнике и мебели или с какой-то идеей.

Для ванных площадью 4 квадрата настоятельно рекомендую использовать на стенах 1 вид плитки. Площадь открытых стен всё равно очень маленькая, нет смысла пытаться на ней что-либо изобразить. Мебель(выдвижные ящики и шкаф для банок-склянок) лучше всего в цвете белый глянец. Он практичен(вопреки ошибочному мнению тех кто не имел с ним дела) и вообще не останавливает взгляд, что нам и нужно. Плюс не добавляет лишних цветов.

Правильно встраивайте стиральную машину, туалет делайте инсталляцией и не перегружайте комнату цветами, тогда даже ванная в 4 кв.м будет и стильной и практичной. Удачи в ремонте!

Сохраняйте и делитесь — пригодится!

Как выполнить водопровод в ванной (с несколькими сантехническими схемами)

В этой статье вы узнаете, как выполнить водопровод в ванной.

Я говорю о стоках и вентиляционных отверстиях, из которых на самом деле сделаны ванные комнаты.

Лучшая часть?

Мы дополнили эту статью сантехническими схемами ванной комнаты, иллюстрациями,
и даже списком материалов…

, чтобы помочь вам лучше понять эту базовую систему DWV.

Вы можете перейти к определенным разделам этой статьи, используя Содержание ниже.

Артикул Содержание :

1. Фитинги DWV, используемые для водопровода этой ванной комнаты (на основе кода)
2. Примерные размеры сантехники ванной комнаты
3. Как установить раковину в ванной
4. Единственный Код фитинга допускает переходы от вертикального к горизонтальному
5. Как зачернить слив унитаза
6. Как легко сделать прочистку (это всего два фитинга)
7. Сантехнические вентиляционные отверстия в ванной (и почему они важны)
8. Нужны ли вентиляционные отверстия с уклоном?
9. Требования к водопроводным вентиляционным отверстиям в холодном климате

Начнем с…

Список фитингов DWV, используемых для водопровода этой ванной комнаты.

Имейте в виду, что точные фитинги, которые вам понадобятся, зависят от ваших местных сантехнических норм.

Двумя основными сантехническими нормами в США являются IPC (Международный сантехнический кодекс) и UPC (Единый сантехнический кодекс).

В таблице ниже перечислены все фитинги DWV, используемые для водопровода этой простой ванной комнаты. Обратите внимание, что каждый код сантехники имеет свой собственный столбец с определенным количеством необходимых фитингов.

Фитинг DWV	Кол-во в IPC	Кол-во в UPC
Санитарный тройник 1,5 дюйма	2	1
Санитарный тройник 2″x2″x1,5″	0	1
Санитарный тройник 3 дюйма	1	1
1,5″ 90	1	1
Унитаз 4 x 3 дюйма	1	1
Фланец 4 дюйма	1	1
3 x 3 x 1,5 дюйма, тройник (с 45)	1	1
Комбинированный 3 дюйма	1	1
P-ловушка 1,5 дюйма	1	1
Адаптер сифона 1,5 дюйма	1	1
Переходник для очистки 3 дюйма	1	1
3-дюймовая заглушка для очистки	1	1
Заподлицо втулка 3 x 1,5 дюйма	1	0
Проходная втулка 3 x 2 дюйма	0	1

Вот версия этой таблицы, которую легко распечатать.

Мы будем использовать эти фитинги, чтобы установить водопровод в этой ванной через минуту.

Но сначала я должен упомянуть…

Приблизительные размеры сантехники в ванной, которые вам нужно знать.

Приблизительные размеры раковины для ванной комнаты следующие:

Центр сливного отверстия расположен на высоте 18 дюймов (приблизительно) над чистым полом.

Также обратите внимание, что слив расположен прямо посередине этого 30-дюймового туалетного столика.

Водопроводные линии раковины в ванной комнате начерчены на 3 дюйма над сливом. Измерьте 21 дюйм (приблизительно) выше готового пола.

Горячая и холодная линии расположены на расстоянии 8 дюймов друг от друга (слева направо). От центра водостока отмерьте 4 дюйма влево и 4 дюйма вправо.

Переход в туалет.

Центр фланца шкафа находится на расстоянии 12 дюймов от готовой задней стенки .

Если вы измеряете от незавершенной стены , не забудьте добавить толщину стены к этим 12 дюймам.

Общий зазор между готовой боковой стенкой и умывальником составляет 32 дюйма. Фланец унитаза расположен точно посередине.

Имейте в виду, что 30 дюймов — это минимальное расстояние, которое позволяет код (можно больше).

Для получения дополнительных сведений о черновой обработке фланца шкафа ознакомьтесь с этой статьей… или загрузите эту «Схему сантехники», чтобы получить простую для понимания картинку.

Все эти размеры и фурнитура сейчас могут не иметь смысла.
Но не волнуйтесь, самое интересное начнется, когда вы узнаете… Как превратить эту арматуру DWV в функциональную ванную комнату, соответствующую нормам.

Начнем с…

Как закрепить раковину в ванной.

Уборная в этой ванной комнате оснащена 1,5-дюймовым унитазом в вертикальном положении ( , пожалуйста, не используйте здесь тройник ).

Таким образом, у нашей раковины слив 1,5 дюйма, вентиляционное отверстие 1,5 дюйма, сифон 1,5 дюйма, а сифон 1,5 дюйма.

Вот как подключить водопровод под раковиной в ванной.

Вам потребуется переходник для 1,5-дюймовой ловушки и 1,5-дюймовая пластиковая трубчатая ловушка (иногда называемая триммерной ловушкой).

9В комплект 0002 Trim Trap входят шайбы двух разных размеров. Вы будете использовать шайбу скользящего соединения 1,5″ x 1,25″, чтобы соединить P-ловушку с выпускным отверстием для отходов 1,25″ в туалете.

См. приведенную ниже схему сантехники с раковиной в ванной…

Имейте в виду…

Оба основных сантехнических кодекса в США допускают установку одного умывальника с 1,25-дюймовым вентиляционным отверстием и 1,25-дюймовым сифоном. См. таблицу 709.1 IPC или таблицу 702.1 UPC.

Однако в этом примере я использую все 1,5 дюйма.

Давайте проследуем вниз по течению к сливу этой бани. Вы увидите переход от вертикального к горизонтальному изображению ниже.

Помните об этом важном совете по сантехнике, когда речь идет о дренаже (не вентиляции):

«При переходе сточных вод из вертикальной трубы в горизонтальную…

всегда используйте фитинги DWV длинной формы».

В приведенном выше примере есть два подходящих фитинга на выбор:

Звездочка с 45

… или комбинированная звездочка и изгиб 1/8 (комбинированный фитинг)

Мы используем 3”x3”x1 .5” тройник с 1,5” улицей 45.

Давайте перейдем вверх по течению, чтобы поговорить о сливе туалета.

Я использую 4-дюймовый фланец шкафа. Он соединен с изгибом шкафа размером 4 x 3 дюйма. Штуцер изгиба шкафа составляет 4 дюйма на входе и 3 дюйма на выходе.

Затем выход колена унитаза соединяется с 3-дюймовым санитарным тройником через короткий 3-дюймовый кусок ПВХ.

Следуя за сливом туалета вниз по течению от сантеэ, обратите внимание на еще один переход от вертикального к горизонтальному.

Помните тот сантехнический совет? Если да, то вы сможете ответить на этот вопрос:

Какие типы фитингов DWV разрешены нормами для перехода от вертикального к горизонтальному?

A.) Фитинги с длинной стрелой
B.) Фитинги с короткой стрелой

Ответ A.

Вот почему я соединяю этот переход с 3-дюймовым комбинированным соединением (также известным как сочетание тройника и изгиба ⅛).

Также обратите внимание на пробку для очистки на схеме выше.

Чтобы добавить прочистку сантехники, вам потребуются два дополнительных фитинга:

Переходник для прочистки 3 дюйма…

И 3-дюймовая заглушка для очистки…

Адаптер для очистки вклеивается прямо во входное отверстие комбо. И обеспечивает удобную точку доступа к стержню слива в случае резервного копирования.

Кстати, другие типы фурнитуры DWV работают для переходов от вертикального к горизонтальному.

Например,

Звезда с 45

Длинный поворот 90

Два 45-х

Давайте двигаться вниз по течению в эту дренажную систему.

На приведенной ниже схеме сантехники обратите внимание на то, что 3-дюймовый сливной тройник ванной комнаты входит прямо в канализацию здания.

Это всего лишь 3-дюймовая звездочка (с 45). Вы также можете использовать 3-дюймовый комбо для этого соединения.

Теперь, когда вы хорошо разбираетесь в дренажной системе этой ванной комнаты,

Давайте переключимся и поговорим о…

Сантехника в ванной Вентиляция и почему это важно.

Каждый сантехнический прибор должен иметь вентиляцию.

Основное назначение сантехнического вентиляционного отверстия — защита уплотнений ловушки. Уплотнение ловушки (внутри P-Trap) предотвращает попадание канализационных газов в ваш дом.

Отходы, стекающие по дренажной системе, создают колебания давления воздуха. Эти колебания давления могут нарушить герметичность ловушки. Если эти флуктуации достаточно велики, они снимают часть или даже всю герметизацию ловушки. И как только эта драгоценная печать утеряна… канализационный газ поступает… прямо в ваш дом.

Правильно установленный вентиляционный клапан удерживает эти колебания давления под контролем… что, в свою очередь, обеспечивает герметичность ловушки внутри P-Trap.

Существует несколько различных методов вентиляции : мокрая вентиляция, общая вентиляция, вентиляция контура, вентиляция островного оборудования и т. д.

Один из самых простых и наиболее широко используемых методов вентилирования называется « обычная вентиляция ». Это когда у каждого сантехнического прибора есть своя вентиляция, которая называется индивидуальная вентиляция . И это метод вентиляции, который мы используем для водопровода в этой ванной.

Кстати, чтобы узнать больше о сантехнических вентиляционных отверстиях, прочитайте эту статью о вентиляционных отверстиях.

Начнем с…

Размеры отдельных вентиляционных отверстий.

Минимальный размер вентиляционного отверстия туалета зависит от вашего сантехнического кода. Вентиляционные отверстия в туалете IPC 1,5 дюйма, в UPC — 2 дюйма. Подробнее о вентиляции туалета читайте в этой статье.

Для подсоединения вентиляционного отверстия соответствующего размера к втулке 3-дюймового санитарного тройника вам потребуется плоская втулка. Уплотнительные втулки чем-то напоминают хоккейные шайбы.

В IPC используйте плоскую втулку 3”x1,5”, в UPC используйте плоскую втулку 3”x2” (см. схему ниже).

Вы также можете использовать переходник (выглядит как воронка), чтобы сделать это соединение.

Кстати, вот «сантехническая схема» всей этой ванной. Это подробный 3D-чертеж САПР. Каждый фитинг DWV имеет четкую маркировку (для каждого кода). Вы можете распечатать эту схему сантехники в ванной и следовать остальной части этой статьи.

Перейдем к индивидуальному вентиляционному отверстию в ванной.

Вы уже знаете, что размер индивидуального вентиляционного отверстия в туалете составляет 1,5 дюйма (минимум код 1,25 дюйма).

Но обратите внимание, что вентиляционное отверстие смещено по горизонтали значительно выше края залива (FLR) лавы … и это очень важно.

Вот популярный вопрос о сантехнике…

Должен ли горизонтальный водопровод иметь наклон?

И да.

Обратите внимание на рисунок ниже, как горизонтальная часть вентиляционного отверстия имеет небольшой уклон .

Водяной пар может конденсироваться внутри вентиляционных труб. Дождевая вода также попадает в части вентиляционной системы. Поэтому горизонтальные вентиляционные отверстия должны иметь небольшой уклон. Этот уклон отводит водяной пар обратно в дренажную систему (благодаря силе тяжести).

Сейчас я кое-что упомяну своим друзьям в СКП. В отличие от IPC, UPC позволит вам «прокрасться» с горизонтальным вентиляционным отверстием (без какого-либо уровня на нем). Это предполагает, что он выше FLR (конечно). Но имейте в виду, горизонтальные форточки не могут иметь провисов или каких-либо перепадов (СКП 905.1). И опять же, это только UPC, IPC хочет, чтобы горизонтальные вентиляционные отверстия были наклонными.

Кроме того, обратите внимание на индивидуальный вентиляционный тройник раковины в ванной, входящий прямо в индивидуальный вентиляционный канал унитаза. Это делается с помощью гигиенического тройника соответствующего размера на 9.0014 вверх ногами .

В IPC используйте санитарный тройник 1,5 дюйма (в перевернутом виде), а в UPC используйте санитарный тройник 2 x 2 дюйма x 1,5 дюйма (в перевернутом положении) для выполнения этого соединения.

Тогда эта вентиляция может выходить через крышу сама по себе. Или, во многих случаях, он может входить в существующую вентиляционную систему дома.

Еще одна важная вещь, связанная с вентиляционными отверстиями…

В холодном климате необходимо увеличить размер вентиляционных отверстий, прежде чем они будут выходить через крышу.

Это увеличение предотвращает закрытие вентиляционного отверстия из-за мороза (IPC 903.2)(СКП 906.7). Проверьте свой местный код для соответствующего размера, но обычно это 3 дюйма. Это увеличение также должно производиться в пределах тепловой оболочки здания. Или, другими словами, в отапливаемой части вашего дома. Снова проверьте свой местный код.

Вот и подошла к концу эта статья.

И, возможно, вы задаетесь вопросом:

«Как сделать водопровод в полной ванной комнате?»

«А как насчет ванны? Или душ?

«Как выполнить сантехнику в ванной с разным расположением сантехники?»

Если это ты, у меня хорошие новости.

Мы только что написали электронную книгу, которая значительно облегчит сантехнические работы в любой ванной комнате.

Он называется «Чертеж ванной комнаты».

Это наша новая электронная книга, содержащая схемы сантехники для 17 различных ванных !

Эти схемы ВИЗУАЛЬНО покажут вам, как система DWV для ванной комнаты сочетается друг с другом.

Мы также предоставляем доступ к нашему частному членскому веб-сайту .

В личном кабинете вы получаете частный доступ к обучающим видео по сантехнике, которые ранее не публиковались.

ПОКАЖИТЕ МНЕ СХЕМЫ САНТЕХНИКИ >>
