Как заземлить провод: Как правильно сделать заземление

Содержание

Как подключить заземление к бытовым электроприборам в доме или квартире?

Содержание

Что такое заземление и для чего оно необходимо?

Под заземлением понимается соединение электрической системы дома или квартиры с заземляющим проводником, который постоянно контактирует с землей. За счет него выполняется отвод опасного тока с её элементов, например, металлических корпусов и каркасов различной электротехники.

Заземление нужно делать для того, чтобы защитить пользователя от поражения электротоком при неисправности бытовой техники или случайном прикосновении к неизолированным проводам, а также обеспечить безопасную и корректную работу самих приборов.

Большинство случаев удара током происходит из-за одновременного касания электроприбора, имеющего повреждение изоляции, и проводящего предмета из металла: радиатора, водопроводной трубы и др.

Какие бытовые приборы необходимо заземлять?

Металлический корпус любого незаземленного электроприбора потенциально опасен. Поэтому заземлять нужно все электроприборы в доме с токопроводящим корпусом, имеющие I класс защиты. К ним относятся персональные компьютеры, бойлеры, холодильники, посудомоечные и стиральные машины и другая мощная бытовая техника.

Особенно внимание стоит уделить заземлению такой нагрузке, как бойлеры, стиральные и посудомоечные машины, которые имеют прямой контакт с водой. Вода является диэлектриком, но из-за примесей все же хорошо проводит электричество.

Например, в случае протечки воды в бойлере (без встроенного УЗО) на его корпусе может появиться напряжение, и при соприкосновении с ним пользователя ударит током. У работающей стиральной машины в влажном помещении корпус также может оказаться под напряжением, даже при полной исправности прибора, при условии, что вода все же «доберется» до источника напряжения – розеток или неизолированных клеммных контактов внутри прибора.

Варочная панель тоже будет иметь большую вероятность утечки тока. Проблемы с этим устройством могут возникнуть, если его корпус металлический, фазный провод перебит и касается корпуса, а заземления нет.

При создании в доме обогрева водопровода или теплого пола из-за неисправности изоляции кабеля у пользователей есть вероятность получить удар током в местах, где разлита вода. Весьма рискованно будет нахождение в помещениях с повышенной влажностью без заземления электроприборов, например, в банях и саунах.

Обратите внимание!
Бытовые приборы, у которых корпус выполнен из непроводящих материалов (II класс защиты), например, пылесосы, фены и электроинструменты, не нужно заземлять и можно подключать в любую розетку.

Поэтому система заземления бытовых приборов обязательно должна быть включена в электропроводку любого частного дома или квартиры.

Схемы заземления

В настоящее в бытовом секторе используется несколько систем проводки, которые различаются по видам проводов, поступающих внутрь жилища, и расположения элементов заземления. При монтаже заземления внутри дома или квартиры важно знать о том, какая система проводки используется на линии.

Система заземления	Краткое описание
Система TN-C	Нулевой защитный и нулевой рабочий проводники объединяются в один провод по всему участку сети от трансформатора до дома. В жилище заходят фазный (фазные) и совмещенный проводник (PEN – нулевой защитный и рабочий). Система встречается в старых многоквартирных домах и считается самым ненадежным типом из-за того, что при обрыве провода PEN защита теряется полностью, и на корпусе бытовых приборов может появиться опасное напряжение.
Система TN-S	Нулевой защитный и нулевой рабочий проводник идут по отдельным проводам по всему участку сети от трансформатора до дома. В жилище заходят фаза (фазы), земля и ноль. Данный тип имеет высокий уровень безопасности, потому что исключает на корпусах нагрузки появление опасного напряжения при повреждении изоляции проводов.

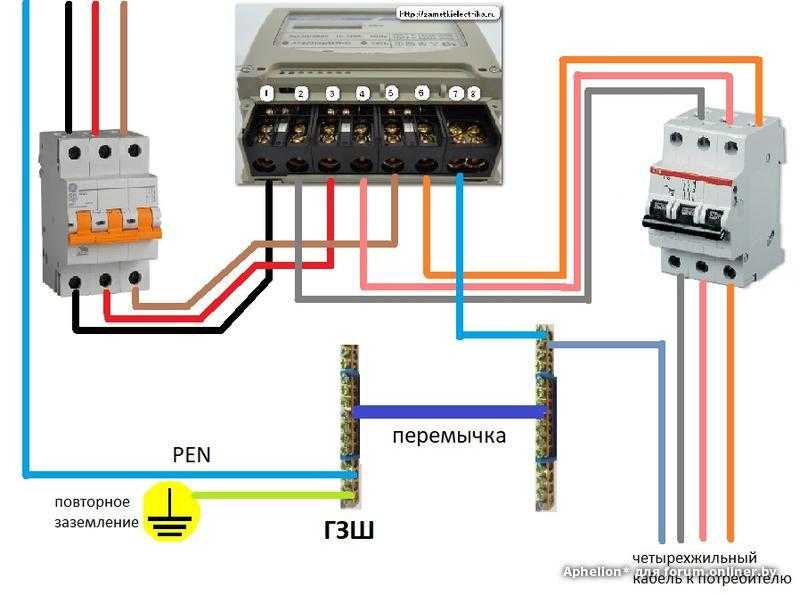

Система TN-C-S	Нулевой защитный и нулевой рабочий проводники объединяются в один провод только в определенной части сети (как правило, которая идет от трансформатора до здания). На входе в жилище выполняется их разделение. У системы есть недостаток: при повреждении совмещенного PEN проводника на линии на всех корпусах бытовых приборов в доме, соединенных с PE проводником, возникнет опасное для жизни напряжение. Поэтому потребуется произвести повторное заземление проводника PEN собственным контуром перед вводом в здание.
Система TT	В этом случае в жилище подается только фазный (фазных) и нулевой провод. PE проводник заходит внутрь объекта от собственного заземляющего контура. Такой вариант активно применяется в дачных домах и коттеджах.

Подключение заземления к электроприборам

Для заземления бытовых приборов (при условии, что есть внешний контур заземления) потребуется кабель с тремя проводами, промаркированными разным цветом (нулевой – синий (N), фазный – коричневый (или белый, черный, цвет фазы в целом не нормирован) (L) и заземляющий (PE) – желто-зеленый). Эти провода протягиваются от электрощита к трехконтактным розеткам или напрямую к электроприборам. При этом провод заземления прикрепляется к соответствующей шиной в щите.

В частном доме в зависимости от системы заземления электросеть, как правило, имеет собственный внешний контур заземления –приспособление, состоящее из группы электродов, соединенных друг с другом и смонтированных вокруг здания по его контуру. Если же такого контура нет, то необходимо пригласить специалистов для его монтажа.

Обратите внимание!
Самостоятельный монтаж внешнего контура заземления требует знания принципов его проектирования и правил изготовления. Кроме того, под землей могут находиться скрытые объекты (канализация, электрокабель, газопровод), которые при монтаже контура заземления можно случайно повредить. Поэтому, если вы не обладаете информацией, лучше данную работу доверить профессионалам!

Как говорилось выше, все современные электроприборы I класса защиты, у которых возможен пробой тока на внешнюю часть корпуса, (например, водонагреватели, электроплиты, духовки и стиральные машины) имеют евровилки с контактом заземления, которые должны подключаться к трехконтактной розетке. Если провод необходимо подключить к прибору от электрощита напрямую, например, к стабилизатору напряжения или ИБП, то для этого на их корпусе предусмотрена специальная колодка с клеммой заземления.

Производители бытовой техники предполагают, что их изделия, имеющие евровилки с тремя контактами, пользователи будут подключать именно к трехпроводной сети. Однако сегодня в нашей стране еще во многих домах и на дачных участках встречаются системы с двухпроводными сетями. Как быть в таких случаях?

В таких случаях для создания надежной защитной системы, например, в дачном доме, лучше смонтировать собственный контур заземления и прокладывать в помещениях отдельный заземляющий провод PE с последующим его подключением к розеткам и нагрузке.

При отсутствии клеммы заземления в многоквартирном доме самостоятельный монтаж контура не допускается, так как в земле рядом с объектом, как правило, будет находиться большое количество коммуникаций.

Некоторые пользователи полагают, что можно обойтись без заземления и просто установить УЗО. Однако защитное устройство хоть и позволит бороться с токами утечки, но не сможет обеспечить полноценную защиту электроприборов во всем доме.

Обратите внимание!
Установка УЗО необходима в любом случае, даже если в доме есть система заземления. Вся мощная электротехника обязательно должна подключаться через УЗО.

Нужно ли заземлять стабилизаторы напряжения и ИБП?

Создавая систему качественного и бесперебойного электропитания бытовых электроприборов, важно помнить о том, что стабилизаторы напряжения и ИБП, как и другие электроприборы I класса, требуют организации заземления, та как это:

защитит пользователя от удара током при контакте с металлическим корпусом стабилизатора/ИБП и запитанного от него оборудования;
защитит от токов «утечки», поступающих от сетевых фильтров стабилизатора (они могут давать «утечку» на заземление).

Страница не найдена

Такой страницы нет, но есть много других:

Злободневные тесты из одного вопроса29.04

За сколько лет россиянин накопит на квартиру, если будет откладывать всю зарплату?

Город29.04

Афиша мероприятий в Москве на май: Ночь музеев, велофестиваль и Shortparis

Моя кухня29. 04

«Сдаваться нельзя, мечте быть»: как я купила идеальную зеленую кухню перед уходом «Икеи»

Инвестразборы28.04

Какие акции на Мосбирже в мае могут вырасти сильнее остальных

Обсуждаемое

Как живет селлер в сфере моды в Москве с доходом 55 000 ₽

Как живет учительница английского языка в Подмосковье с зарплатой 36 655 ₽

Как изменилась жизнь продуктового редактора в Казани с зарплатой 60 000 ₽

Как живет фронтенд-разработчица на Бали с зарплатой 1200 $

Учебник

Как победить выгораниеКак зарабатывать на кредиткеКак быть взрослымКак начать инвестироватьКак победить выгораниеКак зарабатывать на кредиткеКак быть взрослымКак начать инвестировать

Путешествия по России28. 04

Где в Москве пожарить шашлык и не нарваться на штраф

Нейрогалерея28.04

Я сгенерировал в нейросети шашлыки на майских — но в киберпанке, на Марсе и в Star Wars

Путешествия по России28.04

15 музыкальных фестивалей в России: куда поехать летом 2023 года

AMA28.04

Хотите знать, как следить за здоровьем своего ребенка? Спросите педиатра

Поп-культура28.04

30 лучших триллеров всех времен

Инвестразборы28.04

Самые перспективные российские акции в 2 квартале 2023 года.

Мнения инвесткомпаний

Дискуссии28.04

Следили за чьей-то жизнью в интернете? Расскажите, почему и что вам это дало

Сравнятор28.04

Лучшие зубные пасты до 400 ₽

Читатели пишут

Киноклуб28.04

«Убийственная сила материнской любви»: рекомендую «Елену» — драму Андрея Звягинцева

День из жизни28.04

День из жизни начальницы юридического отдела из Москвы с зарплатой 100 000 ₽

Что делать?28.04

Какие документы нужны для поездки с ребенком за границу?

Выбираем школу28. 04

«Мы попали туда случайно»: мой сын учится в эффективной началке московской школы № 1542

Чисто лучшее за две недели

Город28.04

Что покупать у белорусского аналога «Икеи»

Технологии28.04

«Старшип»: что нужно знать о сверхтяжелой ракете SpaceX, которая доставит людей к Луне и Марсу

«Глотаю слюнки и иду дальше»: как пожилые люди сталкиваются с финансовым насилием

Дети28.04

Сколько стоит сбалансированный прикорм для ребенка

Как заземлить провод в зависимости от настройки вашей розетки

Как заземлить провод в зависимости от настройки вашей розетки и защитите свой дом и бытовую технику от скачков напряжения

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Заземление провода означает, что ваш электрический провод проходит от розетки к земле, защищая ваш дом от скачков электрической энергии. В новом доме заземляющие провода обязательны, но в старых домах такой защиты может не быть. Это побуждает некоторых сообразительных домовладельцев заняться проектом самостоятельно или нанять профессионального электрика для модернизации своей установки.

Из этого руководства вы узнаете, как заземлить провод, установив новые электрические розетки.

Примечание: это руководство расскажет вам, как заземлить провод, заменив старую розетку на новую.

Что такое заземляющий провод?

Для защиты от ударов и скачков напряжения под вашим домом проходит заземляющий провод, по которому электричество течет в землю, а не в ваш дом. Без заземляющего провода небезопасный уровень электричества может нанести вред вам или вашим близким в случае короткого замыкания.

В большинстве современных домов розетки с заземлением, но выключатели в старых домах (построенных до 1970 года), скорее всего, не заземлены.

Как подготовиться к заземлению провода

1. Убедитесь, что эта работа для вас

Настоятельно рекомендуется нанять местного электрика или другого специалиста, который поможет вам заземлить провод. Не рискуйте, если вы не уверены в работе. Лучше быть в безопасности, чем потом сожалеть.

Местные строительные нормы и правила некоторых штатов или округов могут требовать заземления старых проводов. Проведите исследование, чтобы убедиться, что это не относится к вашему региону.

2. Сначала получите одобрение

Электромонтажные работы своими руками часто требуют предварительного одобрения или разрешения от местного органа постановления или строительного отдела, даже для незначительных работ. Неполучение этого может привести к штрафам или другим последствиям.

Вы также можете пропустить конкретные рекомендации, например, как и где установить новые электрические розетки. Несоблюдение этих правил также может привести к штрафам или санкциям.

Для этого проекта вам потребуются следующие материалы:

Три способа заземления провода

Существует несколько различных способов заземления провода. Независимо от того, какой вариант вы выберете, всегда соблюдайте технику безопасности при выполнении электромонтажных работ.

Как заземлить провод к новой электрической розетке

Отключить питание

Фото: Daniel Krasoń / Adobe Stock заменять. Используйте тестер цепи, чтобы убедиться, что через устройство не проходит электричество, прежде чем двигаться дальше.0011

Установите новую электрическую розетку

Возьмите новую трехконтактную электрическую розетку GFCI ( всего за 4 доллара в магазинах товаров для дома). С этой стратегией у вас не будет полной защиты заземленного провода, выходящего за пределы вашего дома, но у вас, по крайней мере, будут заземляющие полюса внутри розетки, которые помогут лучше защитить ваш дом и технику от скачков напряжения.

Внимательно прочтите инструкции производителя по настройке новой электрической розетки.

При выключенном питании снимите старую розетку с помощью отвертки или электродрели. Отсоедините горячий (черный) провод и выкрутите дополнительные винты внутри. Снимите коробку, затем установите новую в обратном порядке. Подсоедините провода согласно инструкции.

Снова включите питание и проверьте

Установив устройство на стену, снова включите автоматический выключатель. Ваш тестер цепи должен показать, проходит ли электричество в эту область. Если нет, выключите выключатель и повторите шаги по устранению неполадок. Убедитесь, что все провода правильно и плотно связаны друг с другом.

Как заземлить провод с помощью заземляющего зажима

Провода заземления зависят от типа дома, в котором вы живете, и того, что необходимо заземлить.

Если ваша розетка изготовлена из металла, а не из пластика, вы можете использовать самозаземляющийся металлический зажим (или заземляющий винт), чтобы прикрепить заземляющий провод к краю коробки. Если на зажиме заземления есть бумажная шайба, снимите ее, прежде чем вставлять розетку в розеточную коробку. Этот контакт «металл-металл» обеспечивает путь заземления. Как только розетка вкручена в металлическую коробку, коробка и розетка заземляются в целях безопасности.

Как проложить заземляющий провод от автоматического выключателя

Опять же, мы верим в безопасные самодельные изделия. Если выполнение сложных электромонтажных работ кажется вам немного пугающим, обратитесь к местному электрику за помощью с этим методом заземления.

Установите заземляющий стержень на выключатель
Подсоедините заземляющий провод и нейтральный (белый) гибкий провод к заземляющей шине
Протяните заземляющий провод к новой розетке

9 0009

Советы по работе С электрическими проводами

Важно понимать, что означают цвета на электрических проводах. Каждый провод будет иметь изолированную оболочку с указанием его назначения. Вы также должны использовать правильный тип провода для своего проекта — подберите калибр в соответствии с вашими электрическими потребностями.

Наконец, приобретите тестер цепи, который поможет убедиться, что ваша новая розетка работает должным образом. Вы можете купить тестер примерно за $20 в местном магазине товаров для дома.

Сделай сам вместо того, чтобы нанять профессионала

Большинство электрических проектов доступны по цене — для работы своими руками требуется всего несколько инструментов, проводка и розетка, которые вы можете купить за от 7 до 25 долларов . Заземляющая проводка стоит от 6 до 8 долларов за фут .

Если вы решите нанять профессионального электрика за плату, бюджет составит от до 100 долларов в час . Вы можете рассчитывать заплатить от 130 до 170 долларов США за соединение , хотя окончательная цена будет зависеть от количества розеток, которые вы хотите заземлить.

Часто задаваемые вопросы

Обновление старых розеток или добавление заземляющих зажимов в металлический ящик — это два метода. Каждый дом отличается. Обратитесь к электрику за советом по заземлению провода, не закапывая землю.

Предотвращает скачки напряжения, защищает ваш дом от таких вещей, как возгорание электричества, и защищает вас от удара током, если скачок напряжения проходит через вашу линию электропередачи. Без заземленных проводов ваши приборы также могут быть повреждены во время грозы.

Да, в новом доме провода заземления обязательны. Некоторые старые дома могут не быть заземлены, но если вы решите провести ремонт, вам нужно будет заземлить электричество на это время. Помните, что заземление защищает всех в вашем доме от внезапных скачков напряжения. Лучше всего нанять электрика для осмотра и работы с проводкой вашего дома.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Понимание того, что такое заземляющий провод и почему он важен

Знать и понимать, что такое заземляющий провод и почему он важен, невероятно важно. Вам не обязательно быть экспертом по электрике, но вы должны понимать некоторые основы домашней электропроводки и техники безопасности, особенно если в вашем доме необходимо выполнять электромонтажные работы.

Заземляющий провод и основы электробезопасности

Вы, вероятно, знакомы с термином заземляющий провод, но можете не знать его назначения и того, как он помогает обеспечить безопасность вашего дома.

Заземляющий провод является мерой безопасности для предотвращения пожара в доме или поражения электрическим током, если в системе электропроводки имеется избыточное электричество. Провода заземления проходят параллельно другим проводам, чтобы безопасно отводить лишнее электричество в землю.

Если произойдет короткое замыкание, заземляющий провод будет альтернативным путем, чтобы остановить поток электричества.

Для чего нужен заземляющий провод?

Заземляющий провод предназначен для безопасного направления избыточного электричества из вашего дома в землю. Электричество работает, чтобы устранить отрицательные токи из электрической системы, чтобы вернуться к равновесию. В типичных обстоятельствах нейтральные провода направляют токи, возвращающиеся к панели выключателя для восстановления равновесия.

Однако, если возникает проблема в нормальном процессе подачи электроэнергии, энергия может передаваться в другие части вашего дома, такие как трубы или деревянный каркас, что повышает вероятность пожара или поражения электрическим током. Это пример короткого замыкания.

Заземляющая проводка предназначена для того, чтобы предотвратить это и позволить току уйти через нее, а не через другие части вашего дома, которые могут нанести ущерб вашему дому и семье.

Провода заземления: амортизатор электрического удара

Электрический ток должен найти путь к земле, чтобы нейтрализоваться. Электрические заземляющие провода обеспечивают безопасный путь, действуя как амортизатор для поражения электрическим током.

Сильные скачки напряжения могут возникать при ударах молнии или сбоях в работе системы, но в доме нередко случаются небольшие скачки напряжения в течение дня. Обычно это происходит, когда вы используете много устройств в своем доме одновременно, особенно большие приборы.

Если в вашем доме есть провода заземления, эта электрическая энергия безопасно уходит. Если у него нет надлежащих заземляющих проводов, электричество может попасть в опасные места в вашем доме. Это может привести к повреждению ваших приборов. Электричество также может выходить через другие пути, такие как структура вашего дома, что может привести к возгоранию.

В худшем случае эта избыточная электрическая энергия может пройти через вас. Когда вы получаете удар током, результат может быть разрушительным. Поражение электрическим током может привести к серьезным повреждениям вашего тела и даже к смерти, в зависимости от количества электричества.

Как проверить, заземлены ли ваши розетки

Вы можете определить заземленные и незаземленные розетки, просто взглянув на них. Розетка, подключенная к заземляющему проводу, имеет два параллельных слота для вашего устройства и дополнительный D-образный слот прямо посередине под ними. Если в вашей розетке отсутствует D-образный слот, значит, она не подключена к заземляющему проводу.

Большинство новых домов имеют надлежащее электрическое заземление для каждой розетки. Однако, если у вас старый дом, у вас могут быть розетки без заземляющего провода.

Чтобы убедиться, что в вашем доме есть надлежащая заземляющая проводка, позвоните в U.S. Electric. У нас более тридцати лет опыта обеспечения безопасности семейных домов. Наш владелец — мастер-электрик, и каждая услуга, которую вы получаете от нас, гарантирована.

Заземляющие съемные устройства и устройства

Приборы с третьим контактом, который входит в центральный третий слот в розетке, имеют функцию безопасности, позволяющую избыточной электрической энергии проходить через этот третий заземляющий провод в случае короткого замыкания. Для всех крупных бытовых приборов это стандарт. Небольшие бытовые приборы, такие как щипцы для завивки или сотовые телефоны, обычно не имеют дополнительного разъема для заземляющего провода.

Дома, в которых розетки не подключены к заземляющему проводу, не будут работать с трехштырьковыми вилками. Если вы замените вилки с тремя контактами на вилки с двумя контактами для больших приборов, ваш прибор больше не будет безопасным, если произойдет короткое замыкание.

При использовании устройства с этим третьим контактом любая избыточная электрическая энергия будет уходить через заземляющий провод, а не создавать опасный электрический ток.

Что такое автоматические выключатели?

Автоматический выключатель — это электрический выключатель, предназначенный для защиты электрической системы вашего дома в случае короткого замыкания или избыточного электричества.
