Сантехнические люки для ванной и туалета, размеры люка в санузле — как вычислить

Ревизионный люк, как правило, представляет собой дверцу, которая закрывает проем в стене (редко — в полу), где находится все, связанное с сантехникой: трубы, нагревательные приборы, водяные счетчики. Одним словом, то, что смотрится не слишком красиво, но до чего требуется оперативный и регулярный доступ. Как сделать ревизионный люк и что важно знать про его обустройство?

Лэйсан

На фото: Ревизионный люк со стеклянной дверцей

Как люк будет выглядеть на стене
По внешнему виду ревизионные сантехнические люки можно условно разделить следующим образом:

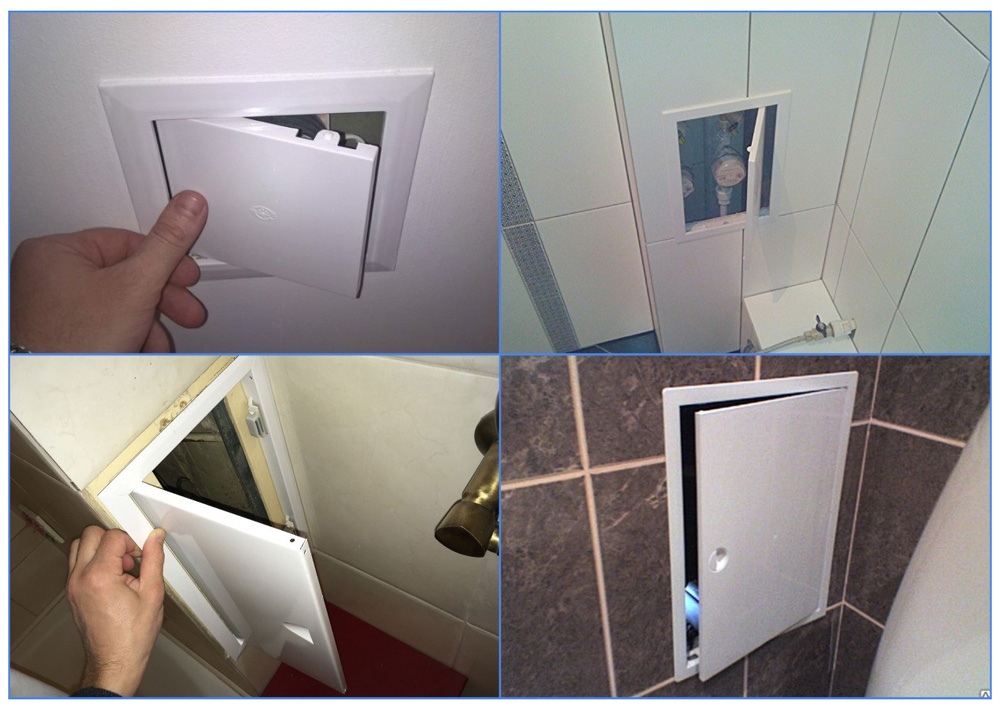

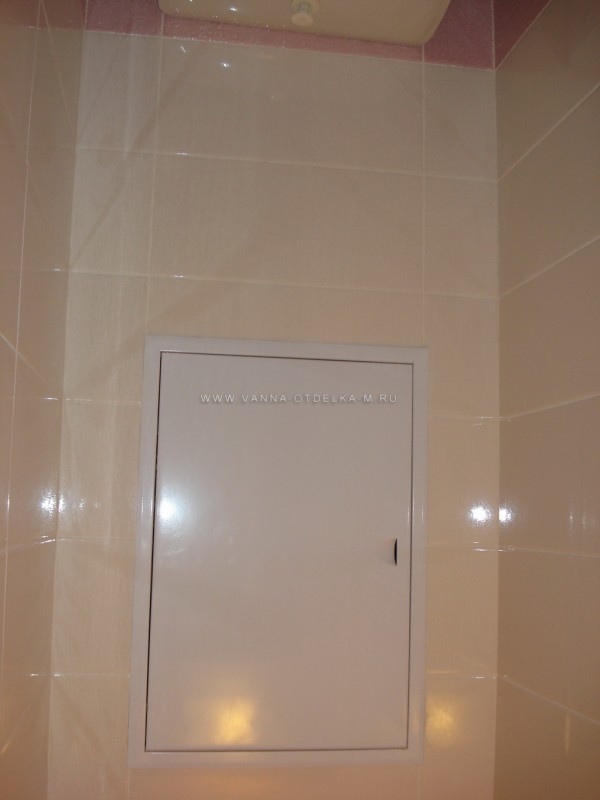

Пластиковый или металлический, обычно белый. Такой люк стоит недорого и подходит под покраску, поэтому он достаточно универсален. Как отделать люк сантехнический — рассмотрим чуть позже.
С фасадной дверцей под дерево или даже стеклянной. Такие декоративные ревизионные люки покупают как деталь хорошо продуманного интерьера.
Ревизионный люк в виде рольставен. Дверца легко двигается вверх и вниз, но замаскировать ее невозможно (только те варианты, что предложил производитель).

Annis Lender

Люк сантехнический, маскируемый плиткой. Обычный пластиковый люк маскируется плиткой, которой отделывается ванная комната. Может открываться, как дверца, или отъезжать в сторону. Люк с фасадной дверцей, по виду не отличающейся от мебели в ванной комнате.

Несколько лет назад ревизионные люки в основном были пластиковыми. И это казалось нормальным: пластик водостоек и смотрится нейтрально. Но из-за своей непрочности они не прошли проверку временем. Кроме того, пластиковые люки сильно выделяются на фоне стен, потолка и пола из плитки или декоративного камня. Как лучше отделать люк в туалете?

По моему личному убеждению, сегодня использовать «голый пластик» при наличии других альтернатив — не лучший выбор. Тем более что вариантов, как отделать люк — множество: его можно не только удачно скрыть, но и обыграть.

ЧИТАЙТЕ ОБ ИНТЕРЬЕРЕ С ФОТО…
Houzz тур: Оттенки песка и меда в квартире с идеальным порядком

Ольга Макарова (ЭкоДизайн)

Как люк будет открываться
Существуют разные варианты: с поднимающимися дверцами, как у кухонных шкафов, сдвижными в сторону или полностью съемными — в этом случае крышка смотрового люка крепится при помощи магнитов. Как отделать люк сантехнический? Возможны варианты.

Самый распространенный тип люка — распашной, под плитку. Открывается он с помощью специальных присосок. Если вы потеряете присоску, ее нетрудно заказать в любом магазине ревизионных люков и их запчастей. Именно распашной сантехнический люк в туалете обычно отделывают керамической плиткой.

Признаюсь, лет пятнадцать назад у меня был негативный опыт использования подобного люка в собственном доме. Люк в туалете был сделан под плитку и открывался с помощью присосок, но первые присоски оказались слишком маленькими, и открыть ими ничего не получалось. Приходилось буквально отковыривать лючок ножом, в результате чего на плитке появились небольшие сколы. Среди больших присосок в продаже нашлись только ядовито-оранжевого цвета — через пару дней мне захотелось спрятать их подальше. Так что порой выбрать фурнитуру для ревизионного люка бывает нелегко. Еще один минус такого способа маскировки состоит в том, что плитка на дверце люка быстро отваливается из-за открываний-закрываний.

Фабрика Пространства: мебель под заказ

Выбор механизма открывания в большой степени зависит от того, как вы планируете отделать ванную. Так, например, на мозаике вакуумные присоски могут держаться некрепко. Для такого типа внешней отделки больше подходит нажимной люк (механизм открывается нажатием на дверцу). При нажатии дверца отодвигается фронтально, а затем откидывается в сторону. На мой взгляд, это очень удобный механизм.

Sarah Fortescue

Если ванная комната или туалет в типовой квартире небольшие и распахиванию дверцы мешает мебель или сантехника, я бы предложила люк сдвижного или откидного типа. Первый открывается фронтально, а затем сдвигается в сторону с помощью присосок или нажимного механизма. Откидной же люк открывается под углом сверху и удерживается при помощи карабинов снизу. Если нужно снять дверцу, необходимо отсоединить карабины.

Как вариант, дверцы ревизионного люка можно изготовить и отделать на заказ.

Ольга Шангина | Photography

Спрятать или оставить на виду
Зависит от того, как часто вы вынуждены открывать ревизионный люк. Пример на фото — все детали интерьера подобраны идеально, но в данном случае есть одно неудобство: ежемесячно при снятии показаний счетчиков, которые находятся за дверцей люка, приходится снимать зеркало.

ЧИТАЙТЕ ОБ ИНТЕРЬЕРЕ С ФОТО…
В гостях: Лофт на 33 квадратных метрах

Дизайн-бюро «ПОРЯДОК ВЕЩЕЙ»

Располагаем люк ревизионный правильно
В типовых санузлах место ревизионного люка предопределено, и вопроса о его расположении не возникает. Иное дело, когда мы сталкиваемся с перепланировкой, переносом коммуникаций и можем сами (на этапе утверждения проекта) продумать место будущего люка. Где его располагать?

Там, куда удобно добраться. Чаще всего доступ требуется ежемесячно — для снятия показаний с приборов учета воды. Возможно, потребуется перекрывать вентили в случае отъезда.
Там, где легко оперировать инструментами. Не исключаем возможность проведения ремонтных работ.

Юлия Пискарева/YOLO бюро

Люк под плитку: что учесть
Как правильно сделать смотровой люк в туалете под плитку? Если планируется отделать люк плиткой (наиболее распространенный вариант), необходимо рассчитать его размеры под кратный размер плитки — чтобы на люке по ширине и длине размещалось целое количество плиток. Схему укладки следует подбирать соответствующим образом.

Чтобы правильно рассчитать размер люка под плитку, необходимо визуально прикинуть, где будет находиться люк (помним, что он располагается в месте коммуникаций). После этого измерить высоту и ширину плитки для отделки стен и посчитать, сколько понадобится плиток, чтобы закрыть проем. Исходя из этого вычисляем высоту и ширину люка: число плиток по горизонтали умножаем на ширину одной плитки — это будет ширина люка. Аналогичный подсчет проводим по высоте.

Совет: Существует множество разновидностей скрытых ревизионных люков, но в ванной комнате чаще всего используется настенный тип, маскируемый плиткой. Люки, предназначенные для монтажа на стены, нельзя монтировать в пол. Пытаясь установить сантехнический ревизионный люк самостоятельно, многие допускают такую ошибку, полагая, что разницы нет.

Lineabeta

Важные нюансы монтажа ревизионного люка
Устанавливать люк следует на этапе монтажа перегородки (если используется гипсокартон) или сразу же после того, как будут проложены трубы (если стены капитальные).

Внимательно прочтите руководство к ревизионному люку: сделать все правильно — очень важно. Конструкции имеют различия в размерах, каждый вид обладает присущим именно ему допуском. Для определенного размера отделочной плитки существует свой формат технического люка.

Ревизионный люк крепится через боковые отверстия в его раме при помощи саморезов и дюбелей, иногда сажается на клей.

Герметизация люка
Как сделать люк герметичным? Прежде всего необходимо очистить его дверцу по периметру и плотно закрыть. Малярной лентой шириной 20-30 мм обклейте стену и дверцу вдоль технологического шва таким образом, чтобы осталась только технологическая щель. Обратите внимание, что лента должна быть приклеена плотно и ровно. Технологическую щель заполните силиконовым герметиком, излишки герметика уберите шпателем и снимите малярную ленту. Через 48 часов прорежьте застывший герметик острым ножом, держа нож под углом в 45 градусов по отношению к стене.

Люк под ванной под плитку, способы открывания и материалы изготовления

Осуществление ремонта в ванной комнате предполагает прокладку технических узлов, которые обычно располагают под чашей ванны. Для того чтобы скрыть коммуникации применяют люк под ванной под плитку, который позволяет обеспечить быстрый доступ для осмотра. Данные устройства различаются по своему внешнему виду и конструкции.

Содержание

Разновидности ревизионных люков
По способу открывания
По размеру
По материалу изготовления
Как не ошибиться с выбором
Видео
Фото

Разновидности ревизионных люков

Ванная комната – помещение с повышенной влажностью, и самый оптимальный вариант ее отделки – облицовка кафелем. Изготовить люк можно своими руками, однако лучше всего приобрести уже готовое изделие. Популярность устройств обусловлена преимуществами:

легкий доступ к системе водоснабжения и приборам учета воды;
простой монтаж изделия, с которым справится новичок;
единая конструкция люка, обрамленного плиткой, позволяет сделать его неприметным в интерьере ванной комнаты;
благодаря использованию специальных материалов, люк в ванную не будет подвержен коррозии.

Классификация люков разделяет их способу и механизму открытия, по размерам устройства и по материалу изготовления.

По способу открывания

В зависимости от используемого механизма, который устанавливается на устройстве для его работы, люки под плитку бывают:

распашные – самый распространенный тип люков на сегодня. Используется в большинстве случаев из-за простой конструкции: крепление дверцы к раме происходит за счет петель. Открывается такое изделие с помощью двух присосок на поверхности. Фиксация рамы в нише осуществляется путем применения дюбелей, что предотвращает самопроизвольное открытие дверцы. При отделке лючка плиткой не рекомендуется делать выступы материала более чем на 50 мм, чтобы не возникало проблем при использовании изделия;
нажимные — люки для ванной комнаты под плитку, которые предполагают облицовку не гладким кафелем, а плиткой с узорами и рельефным рисунком. Конструкция такова: рама, дверца, петли и замки. Чтобы открыть люк необходимо нажать на него руками, после чего роликово-нажимной замок сначала выдвигает дверь, а потом распахивает. Данные модели имеют более высокую стоимость, чем распашные изделия;
сдвижные – удобны тем, что могут располагаться в местах ванной, где находится сантехника или мебель. Чтобы избежать случайного открывания, в конструкцию монтируют специальные запорные механизмы. Сдвигание вдоль стены происходит за счет применения трехзвенных петель крепления. Сначала дверка выступает вперед, после чего уходит в сторону;
откидные – используют в случае труднодоступных мест. Такие люки уместно делать в полу, они могут выпускаться с газовыми амортизаторами для более удобного открывания. Конструктивно приспособление имеет газовые пружины, которые крепятся к раме и дверце. Прочная поверхность последней, позволяет клеить любую плитку для скрытия люка. Напольные люки уместны в тех помещениях ванной комнаты, где коммуникации проходят внизу;
двухдверные – применяются для широких проемов ниш, где не обойтись одной дверкой. По строению бывают нажимными и распашными, где дверцы крепятся с помощью надежных петель;
усиленные – для их фиксации применяются усиленные петли, а сама конструкция рамы имеет утолщенное сечение. Благодаря этому, у владельцев квартиры появляется возможность отделать дверку тяжелыми по весу материалами, например керамогранитом, мраморной плиткой, натуральным камнем. Повышенная грузоподъемность таких изделий делает уместным их использование для пола.

Перечисленные модели люков не испортят внешний вид интерьера, но для того, чтобы сделать устройство незаметным нужно постараться. Чтобы результат был аккуратным, отдайте дело в руки квалифицированных профессионалов.

ДвухдверныйНажимнойОткиднойРаспашнойСдвижной

По размеру

Большинство производителей предлагают приобрести люк под ванную на заказ: именно так потребитель сможет точно угадать с размерами своей ниши. Подбирается люк согласно размерам одной облицовочной плитки. Некоторые изготовители предоставляют услугу самостоятельного расчета габаритов приспособления: для этого в поле нужно ввести ширину и высоту одной плитки, после чего калькулятор покажет оптимальные устройства. Однако есть более простой способ, просмотреть размеры люка в ванную комнату, так вы сразу сможете учесть его параметры.

Однако на строительном рынке предлагается ряд моделей со стандартными габаритами, которые бывают:

маленькими;
средними;
большими;
крупными.

Размеры люков могут быть разными

Маленькими люками считаются модели с размерами от 40х40 см. Такие варианты удобно устанавливать как в вертикальной, так и в горизонтальной нише на полу под плитку. Минимальный размер предполагает некоторые трудности в доступе, поэтому прежде чем ставить такое изделие, рассчитайте точные габариты проема для комфортного доступа к коммуникациям.

Средние размеры приспособлений – 50х50 см. Этот тип уже больше предыдущего, следовательно, доступ будет более удобным. За ним располагают объемные инженерные системы в стене: замаскировать люк плиткой можно так, что он будет неприметен на общем фоне.

Большие габариты подразумевают применение сдвижных дверок, потому как одна дверца вряд ли сможет надежно закрыть нишу размером в 80х60 см. Изделие не только помогает скрыть трубы, но и потайные шкафчики под ванной. Установленная дверца обшивается гипсокартоном, после чего люк, расположенный под ванной маскируется под плитку.

Самыми крупными моделями считаются варианты, превышающие 80 см в длину и ширину. Уместно использование такие аналогов для обустройства напольных люков. При открытии обеспечивается широкий просмотр, а скрыть прибор можно керамогранитными плитами. Рассчитывая габариты смотрового люка, оставляйте в запас несколько сантиметров для выступа плитки за пределы двери. Оптимальным станет выступ в 0,5 см со стороны петлевого механизма, и по 50 мм с других боков.

Помните о том, что стоимость изделия также будет зависеть от его размеров, чем больше люк – тем выше цена. Производство на заказ является самым дорогостоящим.

Габаритные размеры люков

По материалу изготовления

Все разнообразие моделей можно условно поделить согласно материалу, из которого они изготавливаются. Сама рамка изделия обычно делается металлической – крепления должны прочно фиксировать дверцу, которая может быть изготовлена из:

пластик — применяется для люков, которые не подвержены сильной нагрузке. Пластиковые изделия производят белого цвета, впоследствии их можно облицевать плиткой небольшого веса. Они имеют малые размеры и устанавливаются в тех местах, где под ванной расположены счетчики. Для таких целей разумно делать небольшое окошко, которого достаточно для просмотра показателей приборов учета. Пластик для изготовления применяется армированного типа, он прочный в конструкции и устойчив к перемене температуры и влажности;
металл — такие смотровые люки надежные, но имеют большой вес, из-за чего ограничены их размеры. Если делать приспособление крупных габаритов, понадобится дополнительное усиление петель, поэтому часто металлическими делают напольные люки под плитку, которые оборудуют амортизаторами и пружинами. Настенные устройства также могут быть сделаны из стали, однако сварные швы со временем подвергаются ржавчине из-за постоянной влажности в ванной. Поэтому целесообразнее будет выбрать люк из алюминия: у него малый удельный вес, и он не будет испорчен коррозией;
гипсокартон — часто такие дверки изготавливаются самостоятельно во время ремонта: таким образом можно существенно сэкономить на покупке. Саму рамку можно сделать из алюминиевого профиля для гипрока, а закрепить дверку на петлях, приобретенных в строительном магазине. В данном случае, владелец сам решает какие размеры будет иметь люк, ему не нужно подстраивать габариты отверстия под стандартные, предлагаемые магазинами. Гипсокартон – прочный материал, позволяющий выдерживать большие нагрузки, поэтому замаскировать лючок под ванну плиткой не составит труда.

ГипсокартонныйМеталлическийПластиковый

Изделие должно хорошо поддаваться будущей отделке, для этого и делают ревизионные люки, которые будут скрывать коммуникации в стене или полу.

Как не ошибиться с выбором

Весь процесс выбора сантехнического люка состоит из последовательных этапов и нюансов, каждый нужно рассмотреть подробно:

определение места нахождения ниши. В процессе ремонта, когда коммуникации уже проведены, задумайтесь, где бы наиболее удобным было расположение люка. Это может быть как проем в экране под ванной, так и отверстие в полу. При выборе последнего варианта, учитывайте, что дверца люка должна иметь амортизаторы для прочности ее фиксации;
измерьте габариты ниши — важна длина и ширина будущего устройства, именно от нее нужно отталкиваться при выборе в магазине;
возьмите купленную плитку и вымерьте ее размеры, запишите полученные замеры, чтоб предоставить их консультанту в магазине;
при выборе рассчитайте, сколько плиток вместится на дверцу ниши, после чего можно смело подбирать соответствующий по габаритам люк.

Выбранное изделие должно не только подходить по размерам, но также иметь надежный механизм открывания. Лучший выбор нержавеющая сталь или алюминий – таким образом, устройство прослужит долгие годы. Вес конструкции тоже важен: при дальнейшей облицовке, дверцы для ванной не должны провисать под грузом. Это приведет к быстрому износу изделия и его замене.

Механизм рекомендуется проверить тщательно: попробуйте открыть и закрыть люк прямо на месте. Если конструкция заедает, лучше сразу поменять приспособление, ведь работа люка должна быть четкой и плавной. Если был выбран съемный люк – проверьте состояние и надежность фиксирующей цепочки. Она предполагает быть крепкой, способной удержать откидную крышку на весу.

Выбирая сантехнический люк, вспомните есть ли в ванной препятствия для его открытия. От данного показателя будет зависеть тип конструкции и способ открывания. Цвет дверцы не имеет значения, потому как она все равно будет скрыта под плиткой. Традиционными считаются распашные белые люки. Качественное изделие должно отличаться повышенной стойкостью к влаге, быть пожаробезопасным, легким, безвредным для человека и простым в установке.

Видео

Фото

Решено! 4 исправления для случая, когда дверь не закрывается

istockphoto. com

В: У нас есть дверь в ванную, которая иногда не защелкивается, поэтому дверь все еще можно открыть простым нажатием. Это привело к более чем одному смущенному гостю. Почему дверь не закрывается должным образом, и как мы можем решить эту проблему?

A: Если дверь не запирается, защелка не имеет отверстия в запорной пластине на дверной раме. Это смещение часто происходит при частом использовании двери, так как петли могут привести к тому, что дверь со временем провиснет.

Есть несколько простых способов выяснить причину проблемы, и многие причины довольно легко устранить. Выявление причины включает в себя проверку места удара защелки о запорную планку или дверную раму. То, где защелка ударяет, может показать, вызвана ли проблема ослабленными петлями, смещенными петлями, узким отверстием запорной пластины или смещенным отверстием запорной пластины.

Тест, чтобы определить, где происходит смещение.

Прежде чем пытаться устранить проблему, важно знать, отсутствует ли защелка над или под отверстием запорной планки. Чтобы проверить, где происходит контакт, нанесите губную помаду или аналогичный маркировочный материал на дверную защелку. Наклейте полоску малярного скотча или малярного скотча на ответную планку, затем закройте дверцу. Затем откройте дверь. Губная помада должна была оставить след в том месте, где защелка соприкасалась с отверстием в запорной планке.

Если метка находится ниже отверстия ответной планки, проблема может быть вызвана провисанием петель. Однако, если контакт происходит над запорным отверстием, то более вероятно, что проблема заключается в положении запорной пластины.

1. Затяните петли с помощью отвертки.

Старые двери и двери, которые часто используются, могут провисать на петлях, поскольку сила тяжести тянет дверь вниз. Это изменяет поворот двери и может привести к смещению дверной защелки, которая соприкасается ниже отверстия запорной планки. Используйте отвертку, чтобы затянуть винты в дверных петлях, чтобы дверь правильно поддерживалась дверной рамой.

Если затягивание винтов не решит проблему, рассмотрите возможность использования более длинного 3-дюймового винта со стороны дверного косяка петли, чтобы захватить стеновой каркас и слегка вытянуть всю дверную раму. Вверните 3-дюймовый винт в верхнюю петлю, чтобы помочь поднять дверь в нужное положение, если защелка соприкасается ниже отверстия запорной пластины. Вверните винт в нижнее отверстие, чтобы помочь опустить дверь, если защелка касается отверстия запорной планки.

istockphoto.com

Возможно, пришло время позвонить профессионалу

Найдите лицензированных подрядчиков в вашем регионе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

Найдите профессионалов сейчас

2. Зашлифуйте или отшлифуйте под петлями прокладку.

Если проблема не устранена после регулировки винтов в петлях, возможно, дверную раму необходимо отшлифовать или отшлифовать. Подгонка петель включает в себя снятие петель с дверной рамы и вырезание небольшого куска картона (или аналогичного материала), чтобы он поместился в паз петли. Когда картон вставлен, замените петлю и проверьте дверь. Подкладка обычно исправляет выравнивание двери, если проблема связана с утопленными петлями. Дополнительный материал добавляет дополнительную подушку для поддержки петли и балансировки двери.

Однако проблема может быть вызвана тем, что пазы петли слишком мелкие или недостаточно велики для размера петли. В этом случае снимите петли и отшлифуйте паз петли до нужной глубины, а также отшлифуйте края паза, чтобы приспособить петлю. Замените петли и убедитесь, что они сидят заподлицо с дверной рамой и что дверь правильно сбалансирована.

3. Увеличьте отверстие в запорной планке металлическим напильником.

Правильно сбалансированная дверь закроется правильно, но отверстие защелки и ответной планки может быть не совмещено. Если регулировка двери не решила проблему, причиной может быть отверстие в запорной планке. Проверьте, соприкасается ли защелка с запорной пластиной выше или ниже отверстия, и насколько сильно смещена защелка. Если он смещен более чем на ⅛ дюйма, вам может потребоваться переместить все отверстие в запорной пластине (см. ниже, как это сделать). Если смещение составляет всего ⅛ дюйма или меньше, попробуйте увеличить отверстие.

СВЯЗАННЫЕ С: Что бы сделал Боб? Ремонт заедающей двери

После снятия запорной пластины с дверной рамы используйте напильник по металлу, чтобы увеличить отверстие запорной пластины. Полукруглый напильник будет соответствовать кривизне отверстия защелки, что делает его лучшим выбором для расширения отверстия в запорной планке. Если это проблема, защелка должна скользить в отверстие запорной пластины без подъема двери, принудительного нажатия или каких-либо иных манипуляций, выходящих за рамки обычной операции толкания и вытягивания двери.

СВЯЗАННЫЕ: 3 Крепления для скрипучей двери

Фото: istockphoto.com

4. Переместите запорную планку вверх или вниз.

После использования теста губной помады для проверки контактного положения защелки по отношению к отверстию запорной пластины вы можете обнаружить, что защелка смещена более чем на ⅛ дюйма. Даже если бы отверстие в запорной пластине было больше, дверь все равно не защелкнулась бы должным образом. После проверки того, что дверь сбалансирована и петли затянуты, следующим шагом будет перемещение запорной пластины в новое положение, которое будет правильно совмещено с защелкой.

Сначала снимите запорную планку с дверной рамы. Затем используйте острое долото и молоток, чтобы увеличить паз запорной пластины, позволяя перемещать запорную пластину вверх или вниз, в зависимости от выравнивания защелки. Проверьте поворот двери и убедитесь, что новое положение ответной планки совмещено с защелкой, чтобы она закрывалась плавно, без трения и зацепления за раму. Если положение защелки и новой запорной пластины правильно выровнено, просверлите два небольших отверстия и закрепите запорную пластину. Проверьте дверь, чтобы убедиться, что она правильно закрывается и запирается.

СВЯЗАННЫЕ: Как установить дверную фурнитуру

Если затяжка петель или использование более длинных винтов для регулировки выравнивания двери устраняет проблему, то проблема решена. Однако, если вы поджали или отшлифовали петли, увеличили отверстие в запорной пластине или переместили запорную пластину, то для завершения работы может потребоваться некоторая очистка и подкрашивание.

Наполнитель для дерева, соответствующий цвету дверной рамы, является хорошим вариантом для быстрого заполнения старых винтовых отверстий и зазоров в дверной раме, оставшихся после перемещения ответной планки или прокладки петель. Окрашиваемый деревянный наполнитель и слой краски или морилки, который соответствует остальной части дверной рамы, завершают ремонт.

Возможно, пришло время позвонить специалисту по телефону

Найдите лицензированных подрядчиков в вашем районе и получите бесплатную оценку вашего проекта без каких-либо обязательств.

Find Pros Now

Установка трехходового отводного клапана — сбор дождевой воды в засушливых районах и за ее пределами, Брэд Ланкастер

Трехходовые отводные клапаны для систем сбора сточных вод должны быть размещены там, где их очень удобно использовать — чтобы вы использовали их…

Стимулируйте себя поступать правильно. Таким образом, я настоятельно рекомендую вам разместить их в той же комнате, что и источник вашей серой воды. Таким образом, вы можете легко повернуть ручку клапана, чтобы направить серую воду туда, куда вам нужно. Например, вы можете направить воду из пены для ванны в канализацию/септик (высокое содержание солей в ней токсично для почвы и растений в засушливой среде), а затем повернуть клапан обратно, чтобы направить безвредную воду из душа на растительность вашего ландшафта без необходимости выйти из ванной. Ниже приведены некоторые звездные примеры. См. главу 9 по сбору сточных вод.0091 Сбор дождевой воды в засушливых районах и за их пределами, том 2 , 2-е издание для получения дополнительной информации, а также важной информации о сборе сточных вод.

1. Люк доступа (закрыт) для трехходового клапана, отводящего сточные воды из ванны/душа2. Люк доступа (открытый) для трехходового клапана, отводящего сточные воды из ванны/душа3. Взгляните на внутренний люк для доступа к трехходовому клапану с маркировкой, чтобы вы знали, куда направляете серую воду. Серые воды, направляемые в ландшафт, направляются в мульчированные бассейны через самотечную разветвленную дренажную систему распределения серых вод. Дизайн Брэда Ланкастера. Плотницкие работы Стива Булла. Сантехника Clay Brown.4. Люк доступа (закрытый) для трехходового клапана, отводящего сточные воды из ванны/душа. Обратите внимание, что верхняя часть люка намеренно наклонена, поэтому моча будет стекать, а не собираться на нем. (Люк для доступа находится рядом с туалетом, и некоторые парни промахиваются, когда пытаются помочиться в туалете.) Дизайн Брэда Ланкастера. Плотницкие работы Стива Булла. Сантехника Clay Brown.5. Сливная сантехника с трехходовым переключающим клапаном под раковиной в ванной. Дизайн Брэда Ланкастера. Сантехника Clay Brown.6. Сливная сантехника с трехходовым переключающим клапаном под раковиной в ванной. Дренажная вода проходит через слив раковины, через P-ловушку, вниз по вертикальной трубе / вентиляционной трубе (односторонний вентиляционный клапан (или вентиляционный клапан) находится над вентиляционной трубой) к 3-ходовому клапану. Вентиляционное отверстие создает воздушный разрыв, чтобы вода не вытекала из P-ловушки. Трехходовые клапаны марки Jandy Valve можно приобрести у поставщиков бассейнов и спа, а также на сайте OasisDesign.net. Дизайн Брэда Ланкастера. Сантехника Clay Brown.7. Переключатель для трехходового клапана (для сточных вод душа/ванны) в бельевом шкафу (закрытом) рядом с ванной. Дизайн Лесли Бьюерк, KalyxStudio.com.8. Переключатель для трехходового клапана (для сточных вод душа/ванны) в бельевом шкафу (открытом) рядом с ванной. Дизайн Лесли Бьюерк, KalyxStudio.com.9. Крупный план переключателя для трехходового клапана (для сточных вод душа/ванны) в бельевом шкафу рядом с ванной. Дизайн Лесли Бьюерк, KalyxStudio.com.10. Крупный план переключателя для трехходового клапана (для сточных вод душа/ванны) в бельевом шкафу рядом с ванной. Дизайн Лесли Бьюерк, KalyxStudio.com.11. Электрический привод на трехходовом клапане Jandy, который отводит сточные воды из душа/ванны. Этот привод подключен к выключателю в бельевом шкафу рядом с ванной. Дизайн Лесли Бьюерк, KalyxStudio.com.12. Люк (закрыт) для доступа к люку для трехходового клапана Jandy, который отводит сточные воды из душа/ванны и подключен к переключателю в бельевом шкафу и приводу клапана. Из-за ограниченного пространства под полом ванной комнаты (ванная комната находится на 2-м этаже дома) трехходовой клапан не мог быть идеально установлен с люком в ванной комнате. Вместо этого люк доступа находится в шкафу рядом с ванной. Дизайн Лесли Бьюерк, KalyxStudio.com.13. Люк (открыт) для доступа к люку для трехходового клапана Jandy, который отводит сточные воды из душа/ванны и подключен к переключателю в бельевом шкафу и приводу клапана. Из-за ограниченного пространства под полом ванной комнаты (ванная комната находится на 2-м этаже дома) трехходовой клапан не мог быть идеально установлен с люком в ванной комнате. Вместо этого люк доступа находится в шкафу рядом с ванной. Дизайн Лесли Бьюерк, KalyxStudio.com.14. Люк (открыт) для доступа к люку для трехходового клапана Jandy, который отводит сточные воды из душа/ванны и подключен к переключателю в бельевом шкафу и приводу клапана.
