Как правильно сделать разводку электропроводки в квартире своими руками видео.
Капитальный ремонт в квартире или доме подразумевает замену или реконструкцию проводки. Хотя многие забывают об этом важном этапе и спохватываются, когда материалы куплены и процесс отделки помещения уже начался.
Правильное выполнение электропроводки в квартире
Как правило, в старых домах проводка или неисправна, или близка к этому состоянию. А ведь исправные электропровода в доме – залог безопасности жизни и здоровья как жильцов квартиры, так и их соседей. Кроме того, современные технологии позволяют защиту населения сочетать еще и с экономией электроэнергии. Если у Вас есть накопительный водонагревательный бак, то Вы можете установить у себя переключатель «День-Ночь» для минимального использования электричества в ночное время.
Начинать разговор о проводке надо с того, что для каждого помещения она делается индивидуально.
Рассмотрим поэтапную прокладку электрических проводов в квартире.

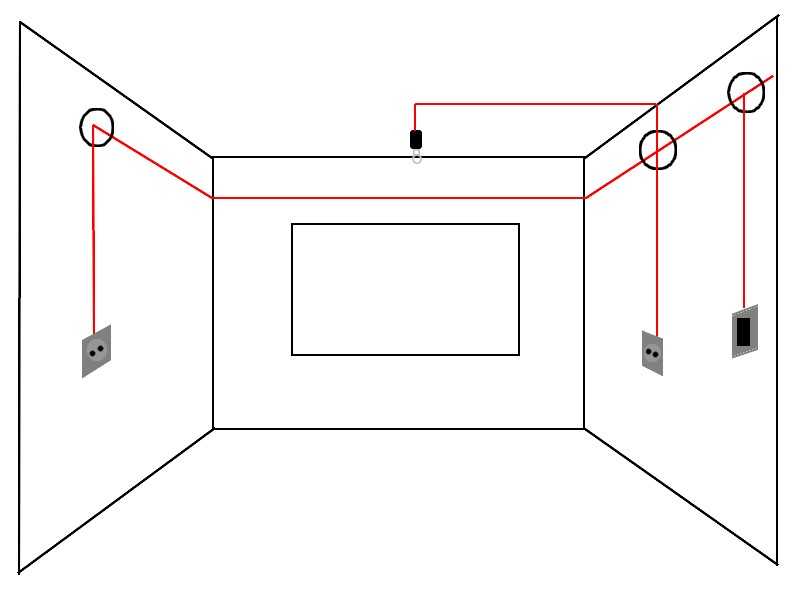

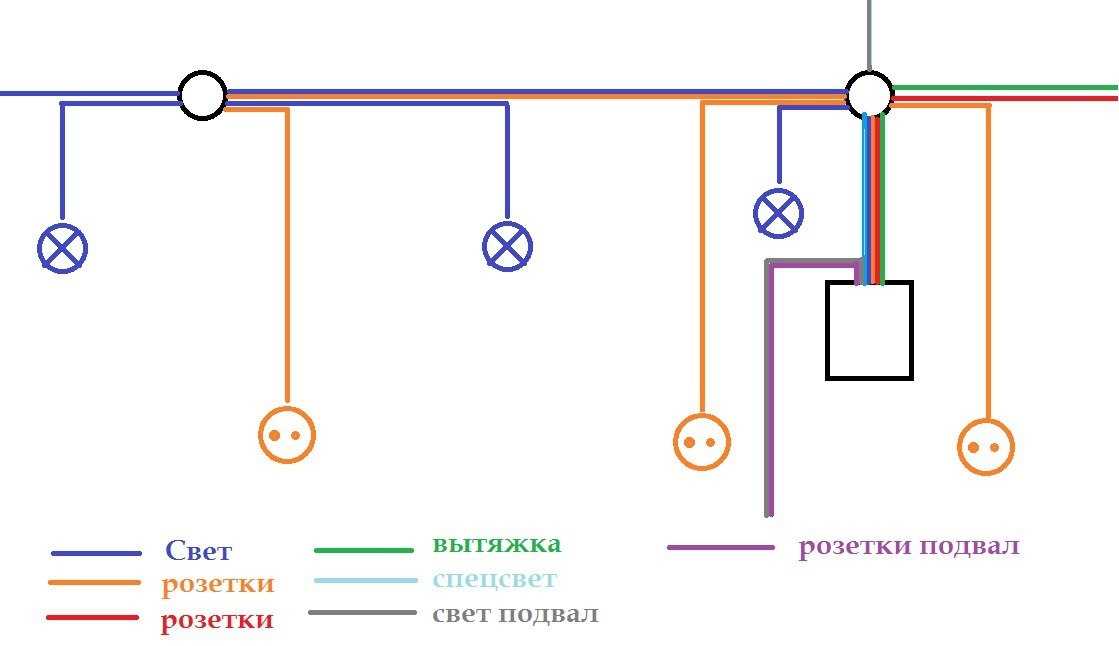

Первым делом необходимо составить схему разводки электрической проводки. Для этого на плане квартиры указывается размещение распределительного щита. Далее высчитывается количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и по 2 шт. на 6 м2 (для кухни и ванной), а также количество светильников и люстр.
Затем на плане обозначаются провода, соединяющие электрощит и осветительные приборы и розетки. Следом на схему наносятся точки электропотребления и можно переносить этот план на стены квартиры. Нужно постараться подобрать самую короткую трассу для кабелей, однако прокладываться они должны строго вертикально или горизонтально с соблюдением прямых углов не ниже 15 см от потолка.
Также на схему наносятся места установки распределительных коробок, в которых соединяются кабели. Их лучше располагать в труднодоступных местах и над выключателями. На одно помещение больше одной коробки вряд ли понадобится.
Если в помещении имеются деревянные полы и будет сделана стяжка, то лучший вариант монтажа проводки – по полу в металлических трубах.

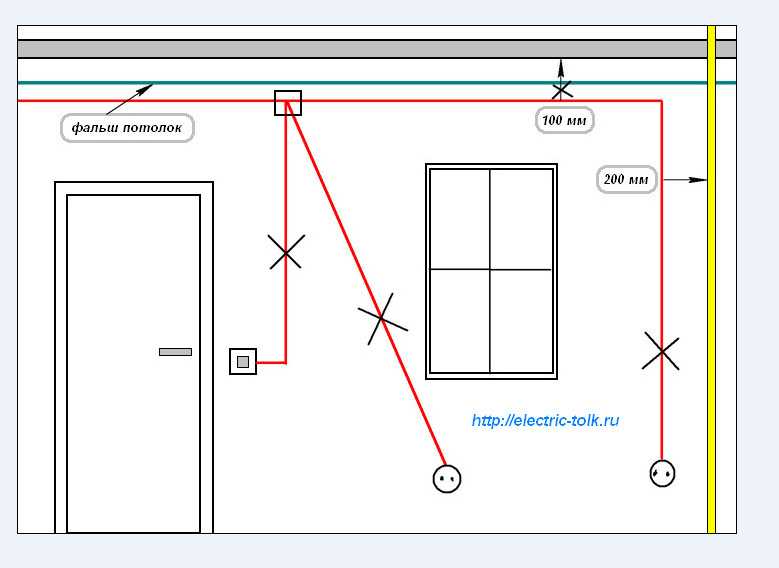

Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.
Желательно заранее определиться с местами расположения мебели и электроприборов (холодильника, стиральной машины и т. д.) для удобства подключения техники.
Следующим шагом является подача вводного кабеля в распределительный щит. Электрический щит представляет собой устройство для приема и распределения электроэнергии при напряжении менее 1 кВ переменного тока частотой 50–60 гЦ, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.
Распределительный щит может быть как внутренне установленным (располагаться в нише), так и накладным (монтироваться на стене). Лучшее место для этого устройства – сразу около входа в квартиру.
Электрощит включает в себя вводный выключатель нагрузки, счетчик электроэнергии, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.
Теперь можно приступать к штроблению стен и креплению электрического кабеля в них. В новых панельных домах под провода обычно выполняют специальные каналы, однако мало кому так везет. Поэтому, если Вам приходится штробить стены самостоятельно, то каналы под кабель должны быть строго горизонтально на одном уровне с розетками . А для выключателей траншеи необходимо делать вертикальными до уровня 10 – 20 см ниже потолка и далее горизонтально к щиту.
Глубина штробы – 1,5–2 см.
Крепление проводов осуществляется с помощью пластиковых хомутов или посредством замазывания алебастром.
После того как провода проложены и закреплены, их необходимо подключить к электрощиту. Подсоединение кабелей может быть выполнено тремя методами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование клемм – самый надежный, эффективный, удобный и быстрый способ. Для его применения не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.
Соединение скруткой по законодательству запрещено, однако проверка в квартиру вряд ли нагрянет, поэтому, если ничего другого не остается, этот способ можно применить. Но только при условии выполнения нескольких правил:
- длину скрутки необходимо делать не менее 4–5 см;
- соединяемые провода должны быть зачищены от изоляции и очищены от окисляемой пленки;
- надо обеспечить плотный и ровный контакт между кабелями.
Рекомендации по выбору электрического кабеля
При замене какого-либо участка электропроводки или капитальном ее ремонте после составления схемы необходимо закупить электрические кабели. Но широкое разнообразие видов и материалов порой выбивает из колеи. Как определиться с типом проводов?
- Если встал выбор между алюминиевым и медным кабелем, то покупать лучше медный. Алюминиевые провода используются только для старой проводки, если необходимо заменить какой-либо ее участок.
- Обязательно надо обратить внимание на марку или тип электрокабеля. Самые распространенные типы в последнее время:
- ВВГнг – используется под штукатурку для скрытой электрической проводки, пожароустойчив; ВВГнг-LS – применяется для открытой прокладки проводов, например, под гипсокартон; должен быть закрыт коробом из ПВХ; не выделяет дыма, устойчив к воспламенению; NYMнг-LS – является более дорогим аналогом предыдущего типа, но отличается надежностью и удобством в использовании; ПВС – многожильный кабель, предназначенный для удлинителей и подключения электроприборов к сети.
Для того, чтобы понять, что покупаете, внимательно прочитайте расшифровку марок кабелей:
если первой стоит буква А, то внутри провода алюминиевая жила, если буквы А нет, то жила медная; В – указывает на то, что изоляция жилы сделана из ПВХ; В – означает, что общая изоляция кабеля выполнена из ПВХ; Г – обозначает, что дополнительный защитный покров отсутствует; нг – говорит о том, что изоляция выполнена из негорючих материалов; LS – свидетельствует о низком уровне выделения дыма при появлении высоких температур. - Тип кабеля с медными жилами определен, теперь надо выбрать размер его сечения. Для квартир чаще всего применяется кабель с сечением 1,5 мм2, предназначенный для нагрузки не более 3,5 кВт.
- Теперь необходимо подумать, сколько жил должно быть в кабеле. Для старых домов и проводок подойдет двухжильный кабель, а вот для более новой, трехпроводной, лучше выбрать кабель с тремя жилами, а в частных случаях (например, для лампы с двухкнопочным выключателем) – и с четырьмя.
Правила техники безопасности
При контакте с электричеством шутить не стоит, поэтому соблюдение следующих правил является обязательным:
- выполнение всех работ должно производиться в обесточенной квартире или доме;
- не стоит менять «шило на мыло» и ставить по новой алюминиевые провода, кабели с медными жилами гораздо безопаснее и надежнее;
- следует заранее разработать схему заземления, если оно еще не установлено;
- оголенных проводов быть не должно в принципе;
- все открытые участки проводов должны быть скрыты защитными коробами;
- во время любых строительных работ план проводки должен быть под рукой, часто бывают ситуации, когда она случайно повреждается при сверлении, например.
схемы электропроводки + как провести самому
Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.
Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.
Содержание статьи:
- Отличительные черты современной электропроводки
- Для чего нужна схема разводки?
- Разделение электропроводки на группы (линии)
- Стационарная бытовая техника
- Выделенная линия для кухни
- Одна или несколько осветительных групп?
- Помещения с повышенной влажностью
- Обзор схем электропроводки для жилых помещений
- Вариант #1: однокомнатное жилье или студия
- Вариант #2: 2-, 3-комнатная квартира
- Выводы и полезное видео по теме
Отличительные черты современной электропроводки
Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.
Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.
Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба
Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.
Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.
Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование
Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.
К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.
Для чего нужна схема разводки?
Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.
Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с , осветительных приборов.
Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками
Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.
Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной ?
Рассмотрим электросеть с точки зрения составляющих частей:
- Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
- Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
- Розетки и выключатели с качественными контактами, безопасными корпусами.
В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.
Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии
Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.
Разделение электропроводки на группы (линии)
Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.
Вариант разделения на 4 группы:
Галерея изображений
Фото из
Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей
На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина
Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты
Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

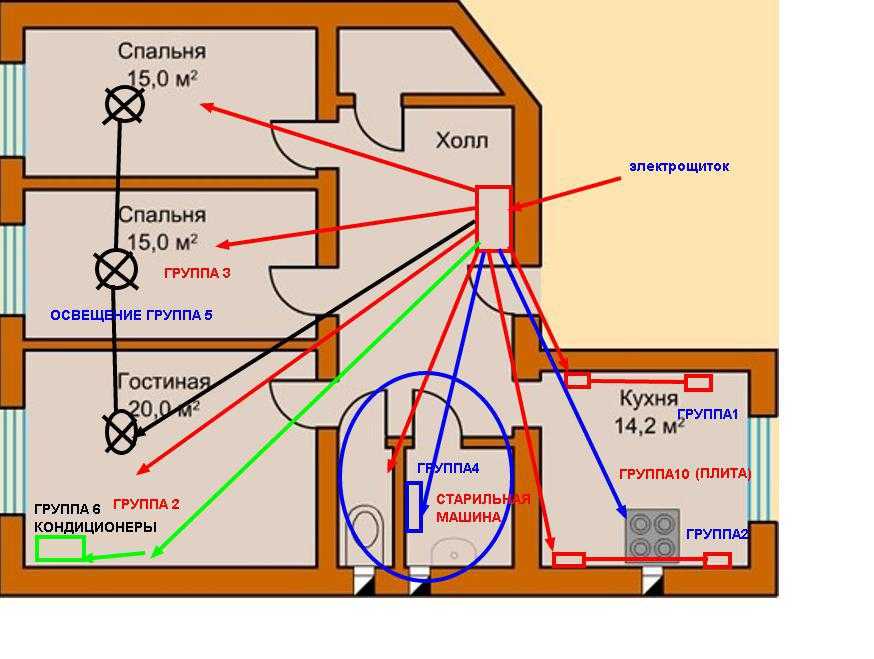

1 группа – мощная бытовая техника
2 группа – кухонная линия
3 группа – ванная и туалет
4 группа – осветительная система
Далее о каждой электрогруппе более подробно.
Стационарная бытовая техника
Крупная бытовая техника обычно располагается в зоне кухни или санузла.
Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)
Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.
К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях
Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.
К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.
Выделенная линия для кухни
Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.
Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы
В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.
Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.
Подробный разбор схем и вариантов расположения приведен в статье, с которой мы рекомендуем ознакомиться.
Одна или несколько осветительных групп?
Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.
Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.
Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей
Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.
Помещения с повышенной влажностью
К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:
Галерея изображений
Фото из
Распределительную коробку следует установить за границей санузла – в коридоре, холле или прихожей
Для каждого устройства, которое используется в ванной (стиральной машины, светильников у зеркала, фена или электробритвы), необходимо выделить отдельную розетку
Вне зависимости от размеров санузла выключатель всегда устанавливают с наружной стороны. Наиболее удачное место – около входной двери
Электрокабель рекомендуют прокладывать в верхней части стены, под самым потолком, располагая линии параллельно полу и используя изолирующий рукав
Правило 1 – установка распределительной коробки
Правило 2 – монтаж розеток для электроприборов
Правило 3 – место установки выключателя
Правило 4 – способ монтажа проводки
Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.
От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.
Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг
Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но во всей квартире электропроводку придется заменить на трехжильную.
С правилами выбора для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.
Обзор схем электропроводки для жилых помещений
Перейдем к конкретным схемам, которые можно применить в процессе планирования разводки в собственном помещении. При составлении чертежа важно учесть расстановку и мощность стационарной техники, условия использования электроприборов, комфортное для использования размещение розеток и выключателей.
Вариант #1: однокомнатное жилье или студия
Отличительная черта однокомнатного жилья – минимальное, по сравнению с остальными вариантами, количество электроприборов, соответственно, образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или санузла не нужно планировать отдельные группы – общие принципы лучше сохранить.
Вариант схемы проводки для 1-комнатной квартиры с учетом того, что в каждом помещении планируется установить один прибор освещения
Рассмотрим, что обязательно следует предпринять при составлении схемы разводки электрики в однокомнатной квартире:
- выбрать основные параметры электрической сети;
- рассчитать нагрузку, подобрать кабель и УЗО;
- выбрать схему подключения (1 или несколько групп).
Решив эти вопросы, составить схему будет намного легче.
Параметры электрической сети
Сложно заранее решить, какие приборы будут установлены во всей квартире, тем не менее, хотя бы приблизительное их количество необходимо, чтобы правильно подсчитать суммарную мощность.
Важно определить и места их размещения, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.
При выборе мест для монтажа розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток – 0,3-1,8 м, выключателей – 0,6-0,9 м. Ориентируемся на удобство пользования
Также важно выбрать способ прокладки кабелей – открытый или закрытый. предполагает укладку проводов поверх декоративной отделки стен. В этом случае чаще всего проводку прикрывают пластиковыми коробами, но в отдельных случаях оставляют на виду.
Монтаж проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и находящиеся на виду провода являются частью декоративного оформления
Преимущества открытой проводки:
- возможность установки после или во время ремонтных работ;
- быстрый монтаж;
- в любое время можно подключить еще одну линию.
При монтаже скрытой проводки придется штробить стены, чтобы все провода замаскировать под финишной отделкой. Проще с подвесными конструкциями: подводку для системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.
У скрытой проводки плюсов немного, но они весомее:
- предъявляются не такие строгие требования к параметрам и условиям монтажа;
- увеличиваются допуски к номинально разрешенным токам;
- сохраняется интерьерная целостность.
Традиционно в новых квартирах используют скрытую разводку, а открытым способом пользуются только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).
Расчет нагрузки электросети
Чтобы рассчитать общую нагрузку электроприборов, необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение электросети. Существует множество формул расчета, но лучше воспользоваться готовыми таблицами.
Таблица потребляемых мощностей наиболее распространенных бытовых электроприборов, которые обычно используются жителями квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики приборов (+)
Рекомендуем для подсчета точной нагрузки обратиться к инженеру или воспользоваться компьютерной программой, потому что от результата зависит .
При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытый или закрытый), так как у закрытой проводки теплопроводность меньше, следовательно, и ток также меньше (+)
По правилам, если внутриквартирные сети разделены на группы, то каждую отдельную линию необходимо оборудовать автоматом 25 А. Следовательно, при разбивке на группы учитываем суммарный номинальный ток (не более 25 А).
Существуют исключения: например, для осветительных сетей достаточно аппарата защиты на 16 А, но при условии, что группа включает в себя не более 20 розеток и ламп одновременно.
Какая схема подключения лучше?
Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) необходима отдельная линия с аппаратом защиты.
Такие схемы могут существовать в квартирах старого жилого сектора, в которых на протяжении долгих лет не проводился ремонт, или на даче, где нет мощного электрооборудования. Получается, что даже для устройства электрики в однокомнатной квартире необходимо разделение на группы.
Примерная схема подключения электроточек по группам. Для кухни выделено целых три группы, обслуживающих электроплиту, малую бытовую технику и осветительную сеть
Эта схема практически применима к любому типу жилья, но точек подключения, соответственно, и линий, в 2- и 3-комнатных квартирах будет больше.
Вариант #2: 2-, 3-комнатная квартира
Принципиально электрическая разводка не зависит от количества комнат, но существует ряд особенностей, которые нужно учесть:
- розеточную сеть лучше разделить на несколько групп – по количеству комнат;
- осветительную систему также необходимо разделить по комнатам;
- для кухни следует выделить как минимум три линии – для приборов освещения, мощного оборудования и малой бытовой техники;
- если санузел раздельный, лучше также использовать разделение на 2 группы.
Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы разводки включают охранное оборудование.
Примерная схема установки защитной аппаратуры для квартиры с двумя комнатами. Предполагается, что кроме розеточных и осветительных групп в квартире установлена система видеонаблюдения и охранная сигнализация
Если составлением схемы и монтажом занимаются специалисты, то и у вас по окончании работ должна остаться схема – на случай ремонта или возникновения непредвиденной ситуации.
Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатных квартир лучше использовать несколько чертежей, так как в одном сложно обозначить все группы, включая слаботочные
По разработанной схеме прокладки электролиний и установки электроточек можно смело выполнять монтаж . Желательно избегать изменений в спланированной разводке во время производства работ. Однако если в них возникнет необходимость, корректировку схемы нужно делать с учетом вышеизложенных правил.
Составляя , обязательно следует указать входное электрооборудование и параметры кабеля из входной группы.
Выводы и полезное видео по теме
Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:
Профессиональные советы от практиков:
Тонкости различных видов подключения розеток и выключателей:
Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.
Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.
Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.
Как подключить дом: руководство для домовладельца
Опубликовано: Electric City 2 сентября 2021 г.
Об авторе другие услуги для жилых и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.
Метки:
- Жилой дом
Прокладка электропроводки в доме кажется невыполнимой задачей, но вполне возможно самостоятельно выполнить электромонтажные работы, если следовать правильным шагам. Как профессионалы в области электротехники, мы расскажем вам, как безопасно и правильно подключить дом.
Вы можете сэкономить кучу денег, самостоятельно прокладывая электропроводку при ремонте или реконструкции дома. Если у вас уже выпотрошены стены, почему бы не приложить дополнительные усилия и одновременно не проложить новую проводку? Многим домашним мастерам удается прокладывать провода в своих комнатах каждый день, и мы позаботимся о том, чтобы вы могли делать это, не травмируя себя и не создавая проблем в будущем.
Инструменты, которые вам понадобятся для подключения дома
Процесс подключения дома в основном простой, но есть некоторые инструменты, которые вам понадобятся, прежде чем мы начнем. Мы собираемся порекомендовать лучшие инструменты для каждого этапа подключения, чтобы вы знали, что будет работать лучше всего.
Инструмент для зачистки проводов
Это один из самых необходимых инструментов при работе с проводами и кабелями. Электрики зависят от инструментов для зачистки проводов, и вам понадобится качественная пара, если вы делаете это впервые.
Кабельный тестер
Проверка кабеля является важным шагом при подключении, поскольку она позволяет получить информацию о том, как провод был подключен на любом конце, или есть ли какие-либо проблемы с самими соединениями.
Кабели и кабельные коробки
Вам потребуется достаточное количество кабелей, проводов и кабельных коробок для прокладки кабелей в вашем помещении. Во-первых, измерьте длину кабелей, которые вам понадобятся, а также количество кабельных коробок, которые вам понадобятся для размещения всего. Имейте в виду, что кабельные коробки определенных размеров рекомендуют размещать только несколько кабелей в одной, чтобы не перегружать розетку.
Соединители для проводов
Соединители для проводов будут надеваться на концы ваших проводов для обеспечения безопасности до тех пор, пока розетки и проводка не будут завершены.
Аккумуляторная дрель (гибкая)
Вам понадобится качественная электрическая дрель с питанием от аккумулятора — мы не рекомендуем использовать дрель, которую нужно подключать, так как это значительно усложнит задачу. Если есть возможность, используйте беспроводную дрель, которая изгибается под нестандартными углами. Это будет невероятно полезно при сверлении шпилек в углах.
Молоток
Это инструмент, который вам понадобится, чтобы забить провода на место. Это необходимо для установки кабельных скоб. Он также может действовать как гвоздодер, если вам это нужно.
Рулетка
Это один из самых важных инструментов, которые вам понадобятся. Вам понадобится качественная рулетка, которая точно измеряет расстояния до 30 футов. Качественная рулетка должна быть прочной, точной и держаться на месте, когда вы отмечаете длину карандашом.
Малярная лента + Sharpie
Маркировка кабелей необходима для правильной маркировки их после того, как они будут протянуты через стены в вашей комнате. Можно использовать малярный скотч или написать прямо на кабеле, для какого провода он предназначен.
Как подключить электропроводку в доме: шаг за шагом
Мы проведем вас через электропроводку в стандартной комнате вашего дома, в которой должны быть розетки, выключатели и как минимум один светильник на потолке. Это может быть применено практически к любой комнате, в которой вы проводите электропроводку, и к другим стандартным электрическим работам по всему дому.
Шаг 1. Найдите и отметьте места для коробок
Прежде чем приступить к подключению проводов в комнате, важно сначала найти и отметить места для любых кабельных коробок или электрических розеток. Вам понадобится карандаш, чтобы вы могли отметить эти места по обе стороны от открытого пространства стены, куда они войдут, с помощью малярной ленты. Вы также можете писать прямо на стене, если вы еще не установили гипсокартон. Вы пометите каждую коробку как дуплексную розетку (двойную розетку), одиночный выключатель, трехпозиционный выключатель или светильник. Вы можете обобщить, используя инициалы или использовать символы электрика, найденные здесь .
Шаг 2. Установите коробку на раму
Важно разместить коробку на раме, чтобы знать, куда она пойдет и как высоко или низко. Вы можете либо измерить каждую стену рулеткой и отметить ее карандашом, либо использовать уровень, чтобы убедиться, что все вровень. Стандартная высота розеток — 12 дюймов, а выключатели света — 48 дюймов. Затем просверлите ящик в открытой деревянной раме в том месте, где вы хотите, обязательно поместив за ним 2 × 4, чтобы освободить место для гипсокартона и оконных рам.
Шаг 3. Просверлите отверстия для прокладки кабелей
Затем вам нужно просверлить отверстия в стенных стойках, чтобы через них можно было проложить электрические кабели по комнате. Это гарантирует, что они не сидят на земле за стеной и остаются красивыми и организованными. Отверстия должны быть размером не менее 3/4 дюйма и находиться на расстоянии не менее 1 1/4 дюйма от стены или задней части стойки. Это гарантирует, что кабели проходят прямо посередине и не касаются окружающих стен.
Шаг 4. Протяните кабель через отверстия
Теперь проденьте кабель через отверстия в каждой шпильке. Это может занять некоторое время, в зависимости от того, сколько кабелей у вас проходит. Вы должны убедиться, что они заправлены максимально гладко и равномерно, чтобы не было выпуклостей или перегибов. Заправить один провод можно вручную, но если у вас их больше, вам, возможно, придется использовать острогубцы, чтобы протолкнуть и вытащить их.
Шаг 5: Обрежьте кабель по длине в коробке
Как только вы дойдете до кабеля до предполагаемой цепи или распределительной коробки, обрежьте его по размеру, оставив сначала не менее 12 дюймов лишнего. Последнее, что вы хотите, это обрезать его слишком коротко. Снимите с этой последней секции всю оболочку, кроме 1–2 дюймов, чтобы обнажить провода.
Шаг 6. Проложите кабели к панели главной цепи
Теперь возьмите оголенные провода и протяните их к панели главной цепи в вашем доме. Они будут либо на уровне земли, либо на низкой полке в недостроенном подвале, подсобном помещении или гараже. Вы захотите четко пометить каждый кабель в комнату или цепь, к которой он ведет. Использование маркера, чтобы пометить их перед тем, как запустить их на сервисную панель, — это надежный способ сделать это.
Мы настоятельно рекомендуем нанять профессионального электрика для выполнения этой последней части — подключения недавно подключенных кабелей к соответствующим цепям на сервисной панели. Чтобы облегчить их работу, не забудьте оставить для них дополнительные кабели длиной от 4 до 5 футов.
Шаг 7. Протяните и зачистите провода и закройте концы
В каждой коробке есть предварительно вырезанные отверстия, которые вы проделываете с помощью отвертки. Через эти отверстия проходят ваши кабели, чтобы войти в корпус коробки. Как только вы проденете кабели, вы можете прикрепить их скобами на расстоянии 8–10 дюймов от коробки к стойкам стены. Это будет держать их плотно и надежно, без лишних болтов.
Затем вы зачистите провода, чтобы они были разделены и готовы к подключению к цепи или выключателю. Используйте проволочную крышку, чтобы закрыть каждый конец, чтобы сохранить их в безопасности, пока установка не будет завершена.
Шаг 8. Сгруппируйте и пометьте провода
На этом этапе вам нужно сгруппировать и пометить провода. Есть много способов сделать это — лучший способ — с помощью маркера и изоленты. Вы также можете использовать стяжки, если они доступны, или иметь метки для более конкретных целей группировки. Затем, когда ваша реконструкция будет полностью завершена, вы будете знать, какие группы относятся к верхнему освещению, розеткам или выключателю света и т. д.
Шаг 9: Отделка гипсокартона
Завершите ремонт! Убедитесь, что каждая часть проводки выполнена, прежде чем вы закончите гипсокартон. Это гораздо проще сделать сейчас, чем открывать стену, чтобы сделать критический ремонт.
Шаг 10. Установка розеток, выключателей и светильников
Теперь самое интересное. Пришло время установить все ваши розетки, выключатели и светильники в комнате и увидеть, как ваша удобная работа оживает! Ознакомьтесь с нашим руководством о том, как безопасно установить электрическую розетку.
Как видите, провести электропроводку в доме несложно при должном руководстве и подготовке. Тем не менее, может быть сложно сделать все это самостоятельно, особенно если вы делаете что-то подобное впервые. Поэтому, если вам нужна помощь, наша команда экспертов готова сотрудничать с вами, чтобы убедиться, что все идет гладко от начала (планирование) до завершения (установка).
Мы хотим, чтобы вы чувствовали себя комфортно, берясь за любой электротехнический проект! Имея в вашем распоряжении эти советы по самостоятельному изготовлению, мы знаем, что вы справитесь с этим, и с нашей помощью мы можем гарантировать, что все пройдет гладко. Не забудьте связаться с Electric City, если вам когда-нибудь понадобится помощь с вашим электрическим проектом!
Как подключить дом: пошаговое руководство
1. Введение
Просто нажав переключатель, вы можете легко выключить и включить любой бытовой прибор. Вы когда-нибудь пытались выяснить причину этого? Хорошо, нет проблем, это волшебство домашней проводки , с помощью которой мы можем легко управлять нашими бытовыми приборами, такими как вентилятор, телевизор, кулер, кондиционер и многими другими. Если у вас есть хоть какие-то познания в этой области, то, прочитав эту статью, вы сможете самостоятельно подключить свой дом, для этого вам не нужен электрик.
Если вы собираетесь подключить свой дом, то эта статья вам очень поможет, но для этого вы прочитали ее полностью. Благодаря этой статье вы получите все знания о проводке, например,
- Как подключить дом?
- Какие меры предосторожности необходимы при проводке дома
- Зачем нам нужна схема подключения
Так что читайте внимательно и полностью.
2. Что такое электрическая схема дома?
Проще говоря, схема электропроводки дома — это схема электропроводки дома, которую мы обычно делаем в наших домах, офисах, зданиях, и она показывает все физические соединения между электрической системой и цепью. Схема электропроводки дома также помогает легко подключать провода к разным розеткам и выключателям.
Основная работа домашней электропроводки заключается в обеспечении всей необходимой энергией электроприборов и электрооборудования, которые мы обычно используем в нашем доме. Поэтому требуется правильное планирование, где мы должны установить розетки, выключатели и точки для электрических лампочек и других электроприборов.
Схема электропроводки дома является основной и очень важной частью электропроводки дома. Поскольку нам нужна принципиальная схема в электронике, прежде чем делать схему, так же, как электрическая схема требуется в домашней проводке, чтобы предотвратить ошибки. Мы также используем схему подключения, когда наша проводка повреждена, а затем, чтобы понять это, мы используем схему подключения.
Надеюсь, вы получите всю информацию о схеме подключения, но сейчас у вас возникает один вопрос: как мы можем нарисовать схема электропроводки дома ? Не волнуйтесь, на следующем шаге вы его получите.

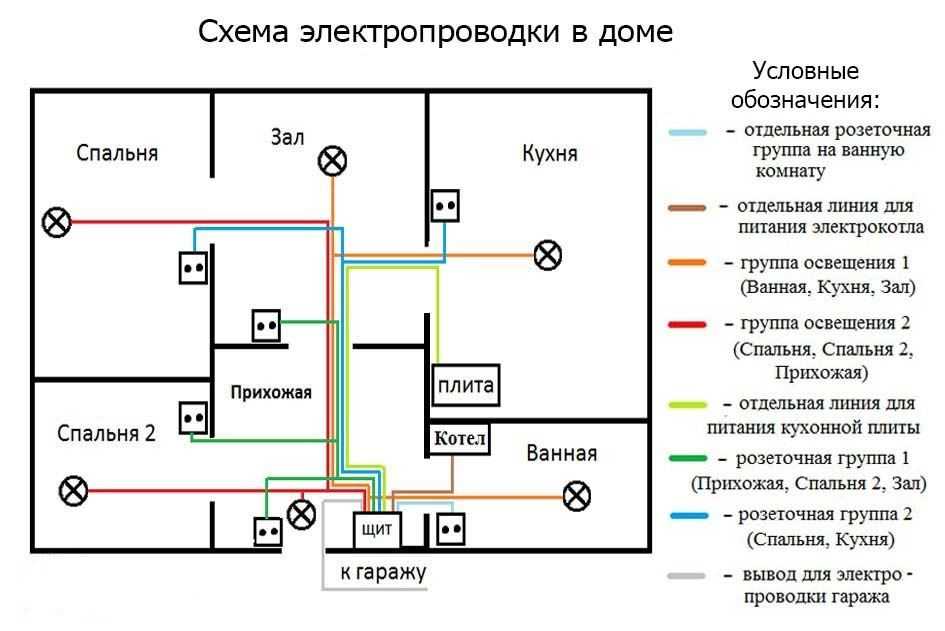

Принципиальная схема электропроводки дома:
Источник: EdrawMax Online
3. Как подключить дом?
Проводка в доме имеет большое удовольствие, но вместе с весельем у него еще и головная боль. Головная боль возникает из-за того, что я вижу много проводов и думаю о том, как их соединить.
Не волнуйтесь, здесь вы получите все решения вашей проблемы и для этого; вы должны прочитать его внимательно.
Во время электропроводки в вашем доме соблюдаются следующие процедуры:
Надлежащее планирование: — Правильное планирование необходимо для электропроводки дома. Вам предстоит определиться с местом, куда вы собираетесь, расставить розетки и выключатели. Вы также должны определить место, где вы должны установить патроны для ламп и розетки потолочного вентилятора. Подсчитайте и посчитайте количество вещей, которые вам здесь понадобятся, и не забудьте их записать.
Код провода: — цвета провода красный и черный в источнике постоянного тока, который показывает положительный и отрицательный. Но в сети переменного тока провода бывают разных цветов: красного, зеленого, синего, черного, желтого и т. д. Мы используем провода разных цветов, чтобы упростить подключение. Из-за этих разных цветов электрик запоминает, какой провод подходит для каких целей, например, зеленый для розеток и черный для выключателей.
Заземление: — Заземление также известно как заземление. В заземлении или в заземлении мы соединяем определенную часть электроэнергетической системы через провод с низким сопротивлением с землей, который мгновенно разряжает или передает электрическую энергию на землю. Надлежащее заземление предотвратит любой легкий шок, который мы можем получить от любой неисправной бытовой техники. Он будет разряжать электрическую энергию через металлический проводник, соединенный с землей. Таким образом, заземление имеет важное значение в домашней электропроводке.
Принципиальная схема: — Монтажная схема представляет собой графическое изображение электрической цепи. Принципиальная схема является важным фактором, необходимым для электропроводки дома. Благодаря этому вы можете спланировать свои соединения и легко подключить их. Принципиальная схема также помогает, когда проводка выходит из строя.
4. Как создать электрическую схему дома?
Теперь возникает вопрос, как мы можем нарисовать электрическую схему дома. Не волнуйтесь, вы можете легко нарисовать эти диаграммы в EdrawMax Online, просто вам нужно выполнить следующие шаги:
Шаг 1.
Открыть EdrawMax Online
Первый шаг, который вам нужно сделать, это зарегистрироваться на EdrawMax. Вот экран, который вы увидите на странице регистрации. После ввода ваших данных нажмите «Создать учетную запись», чтобы начать.
Шаг 2.
Создать шаблон
Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электричество и телекоммуникации > откроется страница чертежа.
Шаг 3.
Настройте символы по своему усмотрению
Перетащите символы из библиотеки символов в область рисования и поместите их в нужное место.
Шаг 4.
Соедините символы
Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.
Шаг 5.
Сохранить и экспортировать
В последнем сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».
Wondershare EdrawMax
EdrawMax — это самый простой инструмент для построения диаграмм, который подходит для всех ваших целей. Попробуйте бесплатно прямо сейчас!
Пытаться
Это онлайн Скачать это бесплатно
>>
5. Распространенные ошибки при создании схемы электропроводки дома
Есть много распространенных ошибок, которые люди допускают при электромонтаже дома. Таким образом, среди них наиболее часто используемые ошибки перечислены ниже с подробностями.
Неправильное планирование
Люди начинают электропроводку в своих домах, не имея надлежащего плана. Такая ошибка очень опасна как в финансовом плане, так и для вашего здоровья. Это неправильное планирование также может привести к короткому замыканию вашей проводки, что отразится на вас в финансовом плане, а иногда вас может ударить электричеством, что повлияет на ваше здоровье. Как вы знаете, напряжение переменного тока очень опасно для человеческого тела, только один удар может легко убить человеческое тело. Если у вас есть надлежащий план проводки, то вы не сделаете ошибок и сделаете эту работу идеально, не сделав неправильной проводки.
Поэтому перед тем, как строить свой дом, сделайте правильный план и принципиальную схему.
Одинаковый цвет проводов
При проводке дома иногда человек использует провод одного цвета, например, использует только черный провод для проводки всего дома. Этот тип ошибки может сбить вас с толку, потому что из-за одного цвета провода вы забыли, для какой цели вы должны использовать этот провод.
Согласно стандарту для электрической проводки цветовой код: красный для линии или фазы, черный провод для нейтрали и зеленый провод для заземления или заземления.
Но недавно были введены новые стандарты, согласно которым коричневый провод соответствует линии или фазе, синий провод — нейтрали, а зеленый — заземлению или заземлению.
Нет заземления
Заземление является наиболее важной частью электропроводки дома, так как оно защищает от поражения электрическим током при неисправности приборов. Но многие люди пропускают эту часть, проводя электропроводку в доме. Если в вашей электроустановке или в ваших бытовых электроприборах есть какая-либо неисправность, то шансы получить удар током выше при прикосновении к токоведущей металлической детали или любому проводнику.
В этом случае ток создаст путь через ваше тело к земле от токоведущего или фазного провода. Так что обязательно всем сделать правильное заземление или заземление своей домашней электропроводки. Поэтому, чтобы избежать поражения электрическим током, всегда используйте заземление.
6. Советы по простому созданию схемы электропроводки дома
Есть много советов, которые помогут вам сделать электрическую схему дома , но мы перечислили важные советы, которые вам очень помогут.
Правильное планирование мебели
Планирование мебели играет важную роль, когда вы устанавливаете проводку в доме, потому что большинство людей пренебрегают этим и просто устанавливают выключатели, розетки и лампочки или патроны в неправильных местах и сталкиваются с множеством проблем при их эксплуатации. Поэтому важно для всех на первом плане, где вы расставите свою мебель, в соответствии с которой вы установите розетки для выключателей и патроны для ламп, чтобы было легче работать.
Подготовьте достаточно выхода
Также важно спланировать, сколько розеток вы будете устанавливать в комнате, потому что розетки не так уж привлекательны, а также они недешевы, поэтому они стоят дорого.
Таким образом, плохое планирование розеток увеличит ваш бюджет на проводку дома.
Единая панель управления
В схеме электропроводки дома должен быть проект щита управления. С помощью этой панели управления вы можете напрямую включать и выключать все внутренние и внешние источники питания дома. Эта панель управления также помогает в ремонте неисправной линии, просто отключая питание. Вы также можете отключить все электричество, просто нажав выключатель, поэтому панель управления необходима в каждом доме.
7. Часто задаваемые вопросы о домашней электропроводке
Есть много часто задаваемых вопросов, которые приходят на ум читателям при чтении этой статьи. Не волнуйтесь, я взял три самых важных часто задаваемых вопроса, которые регулярно задают при проводке дома.
Сколько стоит подключить дом?
Стоимость подключения нового дома полностью зависит от проекта, а также от функций, которые вы хотите установить в своем доме, а также от стоимости рабочей силы, поэтому она будет варьироваться от места к месту. Поэтому, если у вас есть надлежащие знания о проводке дома и о том, как их установить, какие вещи следует учитывать при планировании проводки дома, вы определенно сэкономите много денег.
Поэтому мы не можем назвать точную цифру, сколько это будет стоить.
Как подключить дом к Ethernet?
Только представьте, что недавно вы переехали в свой новый дом и у вас нет нормального подключения к интернету. Это ужасно, поэтому при планировании проводки дома также важно установить кабель Ethernet. Итак, для кабеля Ethernet вы должны составить идеальный план, чтобы получить хороший результат. Для этого вам необходимо соединить все комнаты кабелем Ethernet, чтобы у вас было бесперебойное подключение к Интернету. Кроме того, вы можете использовать программное обеспечение EdrawMax для создания полных электрических схем дома. Их будет проще установить, и шансы на какую-либо ошибку будут очень низкими.
Должны ли мы нанять электрика для проводки дома?
Электрики профессиональны в своей работе, так как хорошо разбираются в электропроводке. По нашему мнению, мы должны нанять электрика для электромонтажа дома. Но если у вас есть необходимые знания о проводке дома, вы также можете выполнить эту работу самостоятельно. Эта работа требует больших знаний, и иногда ваша маленькая ошибка может повредить всю вашу проводку, а также может нанести травму вам и другим. Как вы знаете, напряжение переменного тока очень опасно для здоровья человека, так как его однократное воздействие может легко убить человека. Поэтому, если у вас нет надлежащих знаний в этой области, то лучше нанять для этой цели электрика.
8. Ключевые выводы
Надеюсь, вы получите всю информацию и знания об электропроводке дома.
