Как пристроить котельную к дому своими руками: требования, нормы

Вариант строительства пристройки котельной к дому экономически и технически выгодный. Такой проект обеспечивает высокую скорость монтажа, удобное расположение коммуникаций и дополнительное утепление внешней стены.

Тем не менее, принимая такое решение, собственник дома должен отчетливо понимать, как пристроить котельную к дому, какие сложности технического, нормативного и законодательного характера подстерегают его на этом пути.

Для того чтобы такая котельная была безопасной для окружающих и ее официально приняли в эксплуатацию, потребуется правильно выполнить все этапы, начиная с получения разрешений от органов архитектуры на начало строительства до ввода пристройки с котельным оборудованием в эксплуатацию.

СодержаниеПоказать

1 Требования и нормы к пристроенным котельным
2 Что учесть до начала работ
3 Какие документы нужно подготовить
4 Чертежи
5 Инструмент и материалы для строительства пристройки
6 Пристройка котельной своими руками

Требования и нормы к пристроенным котельным

В случае, когда отсутствует требуемое помещения для установки отопительного котла в доме, и нужно быстро ввести в эксплуатацию объект — такую котельную располагают в пристройке, которую возводят специально для этих целей.

Правильнее будет строить пристройку из того стройматериала, которым были возведены стены основного дома, но если нет такой возможности, выбирают теплый, легкий, среднепрочный, негорючий стеновой материал, чтобы он не будет мог нести большую весовую нагрузку. По всем этим параметрам хорошо подходит пеноблок, даже тогда, если будет возводиться постройка котельной к деревянному дому либо из кирпича.

По требованиям к объему и габаритам, пристраиваемой топочной, где будет безопасно размещаться котел, они аналогичные отдельно стоящим помещениям.

Дополнительно нужно учитывать нормативные особенности для таких видов топочных:

Пристройка устанавливаться исключительно у сплошной стеновой конструкции дома.
Ее можно пристроить к дому из пеноблоков с соблюдением минимального расстояния до оконного или дверного проема в 1м.
Стеновой материал должен быть негорючим и выдерживать не менее 45 мин до воспламенения, каркасный вариант стены не допускается.
Стены такой постройки не могут иметь связь с несущей стенкой дома и его фундаментом, она должна иметь самостоятельный фундамент на все 4-е стены.

Дальше идут требования по обустройству топочной инженерных систем и вентиляции, которые зависят от вида сжигаемого топлива.

Больше всего требований к котельной, работающей на газовом топливе:

установка в одной топочной не более 2-х котлоагрегатов;
обустройство негорючих стен и пола: бетон, металл или плитка;
смежные дверные полотна в кочегарке и доме выполняются из противопожарного материала;
высота газовой топочной не меньше 2.5 м;
площадь котельного зало более 6 м2 с объемом свыше 15 м3;
оконный проем устанавливаться с площадью свыше 0,5 м2;
естественная вентиляция в здании топочной должна обеспечить трехкратную циркуляцию воздуха в час;
ширина дверного полотна устанавливается более 0,8 м;
топочная оборудуется отдельными инженерными линиями: вода, электро, газ и водоотведение;
система дымоотвода устанавливается в согласованности с мощностью котла, должна обеспечить полный вывод дымовых газов в атмосферу и иметь запасной люк для проведения обслуживания и очистки от сажи;
выход трубы должен выступать выше конька кровли, точный параметр указывается в проектной документации;
котлоагрегат должен иметь со всех сторон свободное пространство для безопасного обслуживания, точные размеры зависят от модификации котла и применяемого топлива и уточняются заводом-изготовителем оборудования;
между пристройкой и зданием может быть установлена общая терраса для обслуживания.

Что учесть до начала работ

Пристройка обязана быть официально зарегистрирована. Без соответствующего документа газовые службы не имеют права разрешать выполнить в нее подводку газа, поэтому потребуется заказывать проект у специализированной проектной организации и согласовывать его с контролирующими органами: архитектурой, СЭС, МЧС и газоснабжающем предприятии.

Перед началом проектирования собственник дома должен будет взять технические условия у газовиков, энергетиков и водоснабжающей организации, которые должны быть учтены проектами на пристройку.

Перед началом строительства выполняют такие обязательные мероприятия:

подбор участка для строительства топочной;
предварительный расчёт размера пристройки с выбором материала;
расчёт коммуникаций на соответствие увеличенной мощности в связи с введением в эксплуатацию котельной;
принятие решения об обустройстве прохода между зданием и топочной, дверных и оконных конструкций.

После завершения возведения пристройки для топочной, нужно будет внести изменения в технический паспорт дома в органах архитектуры и БТИ.

Какие документы нужно подготовить

Чтобы начать пристраивать здание, потребуется получить в управлении архитектуры и местных органах власти разрешение на начало строительства.

Для этого владельцу жилого дома потребуется предоставить такие документы:

Заявления типового образца, можно взять в отделе архитектуры по месту жительства.
Документы подтверждающие право собственности на дом и земельный участок.
Проект топочной с расчетами тепловых нагрузок, выбором оборудования и схемами подключения труб системы отопления.
Технические условия от производителей услуг газо-, водо- и электроснабжения.
Паспорт на котельное оборудования и сертификат его соответствия российским нормам.
Санитарное заключение по санитарной безопасности объекта для проживающих.
Заключение МЧС по пожарной безопасности объекта.

Пристройка для топочной допускается для установки 2-х котлов с суммарной производительностью до 150 кВт.

Чертежи

Внешний вид котельной Вы можете подбирать сами. Самое главное соблюдать требования к дверям окнам, вентиляции и площади помещения.

Примерная планировка дома с котельной

Инструмент и материалы для строительства пристройки

Возведение пристройки к дому для оборудования котельной требует использования инструментов, для инженерных, общестроительных и облицовочных работ, они не являются дефицитными и технически сложными и, как правило, присутствуют в каждом домохозяйстве:

лопаты и лом для выполнения земляных работ;
бетономешалка, емкости для переноса раствора для заливки фундамента;
плотницкий инструмент для выполнения опалубочных работ;
набор каменщика: линейки, уголки, отвесы, мастерок, кельма и шпателя для кладочных работ;
болгарка, дрель, молоток, плоскогубцы для установки армированного пояса и крепления опалубки для фундамента;
бензопила для возведения кровли.

Стеновой материал приобретается по проектным спецификациям по типу и количеству с запасом 10-15 %. Если это будут пеноблоки, то также потребуется клеевая сухая смесь.

Приобретать материал лучше у производителя камня с сертификатами качества, а не у неизвестного продавца. Также не стоить брать очень дешевые блоки, что может свидетельствовать о плохом качестве стеновых изделий. Для работы используют хорошо высушенный материал, процесс кладки осуществляют в теплый и сухой период времени.

Пристройка котельной своими руками

Пристройка котельной выполняется по проекту. Вначале приступают к сооружению фундамента. Если задние должно возводиться быстро, можно использовать столбчатый фундамент, который не требует время на усадку, как ленточный. Основание пристройки возводят на том же уровне, что и у дома, он должен обладать равной усадкой с основной конструкцией дома.

Для усиления стеновой конструкции после укладки 5 рядов пеноблоков, я выполняю армирования, пропиливаю по 2 горизонтальные ложбинки по периметру строения, в которые закладываю арматуру 10 мм с нахлестом в местах соединения и заливаю ее клеем.

Если проем больше 1,75 см устанавливаю перемычки. Для этого делаю деревянный каркас, затем на него укладываю ряд из U-образных элементов. В вырез также укладываю арматуру и заливаю всё бетонным раствором.

Не стоит сразу выполнять жёсткую привязку пристроенных стен из пенобетона к основному зданию, поскольку после усадки между ними будут образоваться трещины.

Рекомендую это расстояние заложить минеральной ватой, выполнить обрешетку и обшить всю конструкцию сайдингом. Что создаст дополнительную защиту от тепловых потерь и защитит дом от перекосов.

После этого этапа приступают к заливке полов и фундамента под котел, установке оконных и дверных блоков, монтажу инженерных сетей и установке котельного оборудования, внутренней и внешней отделки.

После окончания всех строительно-монтажных работ и подключения котла к инженерным сетям, приглашают представителей проектной организации, СЭС, МЧС и архитектуры, которые должны подписать акт на введения пристройки и котельного оборудования в эксплуатацию.

Комиссия будет проверять соответствие выполненных СМР проекту, если замечаний нет, они подписывают общий акт, который будет являться основанием для внесения изменений в проект дома и получения разрешения от горгаза на запуск топлива на котел.

Первый запуск газа выполняет представитель горгаза при условии, что газовая линия выполнена в соответствии с проектом, имеется система защиты и газовый счетчик. После этого собственник заключает договор на газоснабжения и сможет эксплуатировать котельное оборудование.

Таким образом для строительства котельной мощностью до 150 кВт вполне приемлемый вариант — это возведения пристройки из пеноблоков к основному зданию. В этом случае можно быстро и экономно провести строительные работы и установить котельное оборудование, которое не будет мешать в доме.

Все работы выполняются по проекту, перед началом работ необходимо получить разрешение в органах архитектуры. Строительство пристройки не является сложным объектом, его вполне можно выполнить самостоятельно, при наличии строительного опыта у застройщика.

Как сделать котельную в доме

Вопрос отопления жилого помещения и обеспечения его горячей водой является одним из наиболее важных для любого домовладельца. В городе проблем с этим, как правило, нет. Для обеспечения домов теплом там работают целые службы. А вот в условиях частного домовладения всё может быть далеко не так однозначно. Поэтому точно определиться с тем, как сделать котельную в доме правильно достаточно важно.

Необходимо сразу оговориться, что озвученный процесс достаточно сложен и потребует немалых знаний и умений в самых разных областях строительства, а некоторые его этапы и вовсе потребуют услуг профессионалов. Но в то же время иметь общее представление о том, что собой представляет котельная, из каких узлов она состоит и по каким правилам должны проводиться работы по ее строительству, стоит каждому.

Общее описание

Прежде чем перейти к описанию технологических аспектов процесса строительства котельной, стоит определиться с тем, что под этим следует понимать. Итак, котельной можно считать помещение, специально созданное или обустроенное для размещения отопительного оборудования и управления системой отопления. А также для обеспечения возможности ухода и, при необходимости ремонта этого оборудования.

Виды котельных

В зависимости от того как расположена котельная можно выделить несколько видов таких помещений.

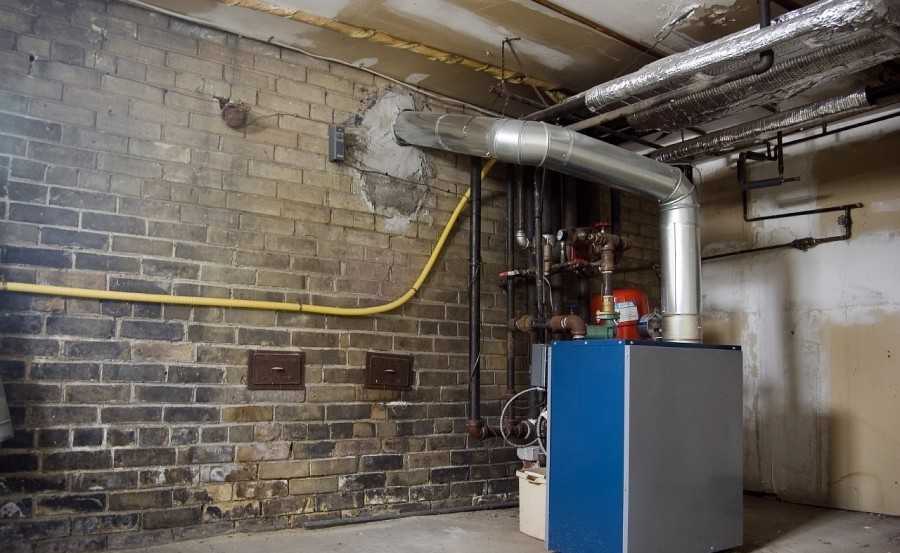

Котельная в подвале

Встроенная котельная. Здесь имеется в виду, что котельное помещение обустраивается в одном из помещений дома. Стоит знать, что элементы отопительного оборудования при работе могут создавать шум. Конечно, если котельная занимает одно из множества помещений огромного особняка, то этот вопрос менее значим, но вот в случае обычного дома встроенное расположение котельной не самый лучший выбор.

В пристройке

Пристроенная котельная. Можно сказать, что такой вариант более предпочтителен. Вообще, вопрос постройки и расположения котельной должен решаться еще на этапе проектирования дома, но если это сделано не было, как например, в старых домах с печным отоплением, то пристройка – это наилучший выход.

Отдельностоящая

Котельная в отдельном помещении. Такой выбор будет наиболее оптимальным в большинстве случаев. Если котельная оборудована в отдельном строении, то можно не беспокоиться, что шум работающего оборудования потревожит домочадцев, это также позволит значительно более свободно установить элементы системы отопления.

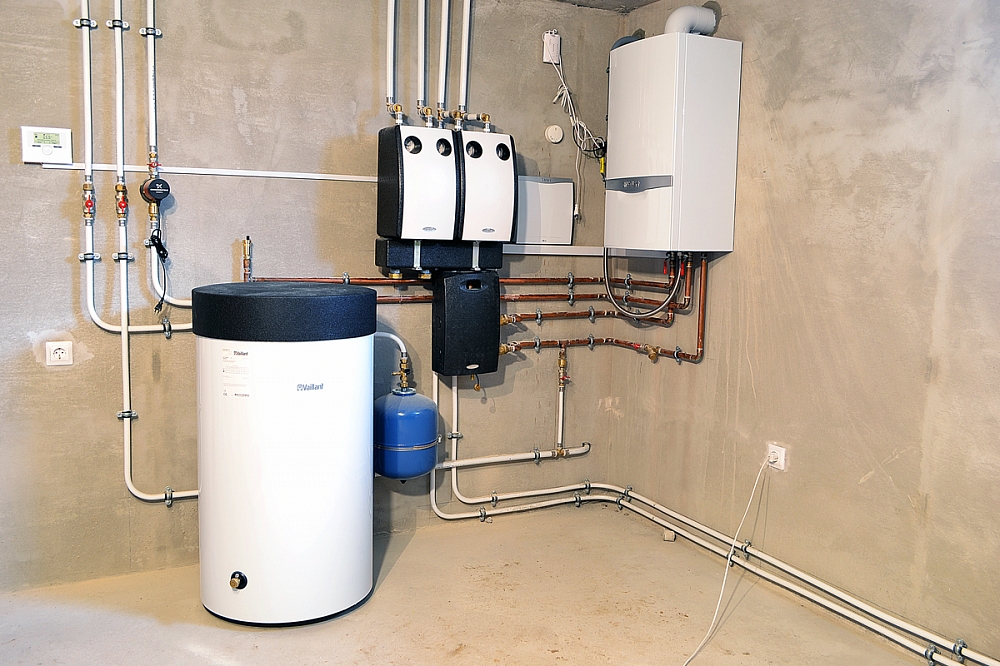

Элементы оборудования

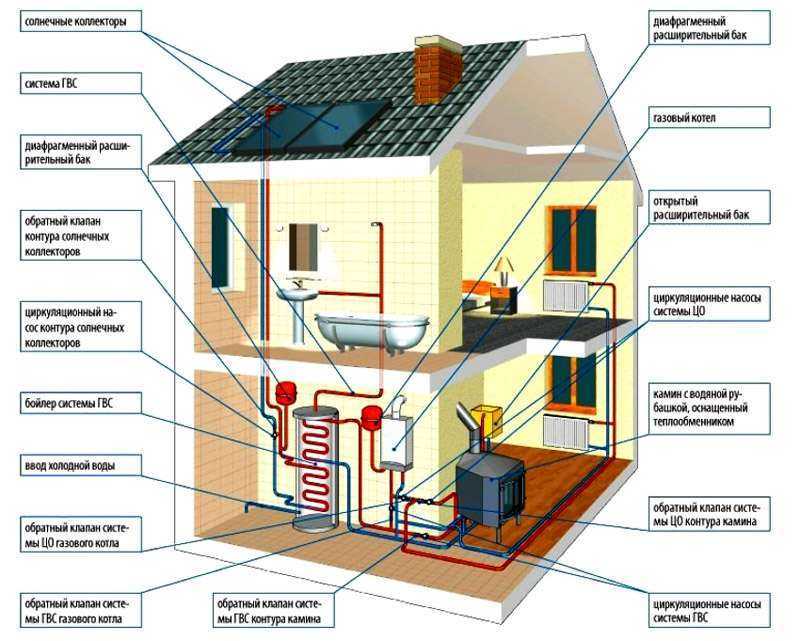

Принципиальная схема устройства котельной

Рассматривая вопрос о том, как построить котельную, нельзя обойти вниманием и то, какие элементы внутри помещения предстоит разместить.

Одним из основных элементов отопительной системы является сам отопительный котел. Именно внутри этого элемента происходит сжигание топлива.

Бак-водонагреватель. Как следует из названия этого элемента, он служит для нагревания воды. Это происходит благодаря циркуляции теплоносителя по специальным трубкам внутри бака.

Коллектор-распределитель. Этот конструкционный элемент, как не сложно догадаться, служит для распределения теплоносителя по системе отопления, а также регулируют его температуру.

Дымоход. Без этого элемента невозможно функционирование ни одной системы отопления (кроме парапетных котлов). Благодаря ему производится отвод дыма, образующегося при сгорании топлива в отопительном котле.

С автоматическим твердотопливным котлом

Кроме того, в систему отопления, размещаемую в котельной, входят и такие элементы, как система безопасности котла, устройство автоматического управления, трубопроводы и прочие части.

Правила постройки

Перед тем как приступать к постройке помещения котельной, полезно ознакомиться с рядом обязательных правил и требований, которые должны соблюдаться.

Требования к вентиляции в топочной котельной

Система вентиляции котельной должна подбираться с учетом мощности котла.

При установке котла следует учитывать, что в помещении должно быть достаточно свободного пространства для его комфортного обслуживания. Как правило, эти показатели указываются в сопроводительной документации, прилагаемой к котлу.

Складирование и хранение горючих веществ в помещении котельной строжайшим образом запрещено. Это превратит и без того опасное помещение в настоящую бомбу, поэтому для этих целей лучше использовать другие хозяйственные постройки.

Если котельная встроенная или пристроенная, то дверь, ведущая в остальные помещения дома, должна быть отделана противопожарными материалами.

Стены помещения котельной должны быть изготовлены из кирпича или бетонных блоков.

В одном помещении не должно быть установлено больше двух котлов.

Вышеперечисленные правила являются общими, вне зависимости от типа установленного в системе отопления котла. В дополнение к сказанному, можно добавить, что если в котельной установлен газовый котел, то в этом случае есть несколько дополнительных условий. Например, всё электрооборудование такой котельной должно быть вынесено в отдельное помещение. Все элементы электропроводки должны быть хорошо заизолированы.

Проведение работ

Если с типом котельной и применяемого в ней оборудования всё решено, то можно переходить к самой постройке.

Строительство котельной

Сначала должен быть составлен подробный план и чертеж будущего строения. В нем нужно отразить необходимые размеры и параметры помещений. Также должна быть составлена схема самой системы отопления, на которой нужно отметить все ее элементы.

После этого можно начинать работы. И первым их этапом должно быть рытье котлована под фундамент. Следует обратить внимание, что при этом нужно обеспечить устройство системы канализации. Конечно, эта стадия работ пропускается, если котельная будет встроенной.

После заливки фундамента можно начинать возводить стены котельной. Как было сказано выше, для этих целей должен быть использован либо кирпич, либо бетонные блоки. Это необходимо, исходя из соображений безопасности.

Завершающим этапом стройки будет установка крыши. Здесь никаких особенных ограничений нет.

Стоит добавить, что при постройке помещения котельной должны быть соблюдены и некоторые правила, касающиеся объема помещения.

Прежде всего, нужно помнить, что высота помещения котельной должна быть не менее 2,5-2,7 метра.

Что касается площади, то максимальные ограничения обусловлены лишь здравым смыслом, а вот что касается минимальных допустимых объемов, следует знать, что помещение котельной не должно быть меньше 6–7 квадратных метров, при том, что объем должен быть не менее 15 м³.

При постройке котельной важно помнить и то, что такого рода помещение, должно быть оборудовано мощной системой вентиляции, а также канализацией для отвода конденсата.

Дымоход котельной должен быть смонтирован таким образом, чтобы верхняя его часть выступала над уровнем конька, для лучшего функционирования. К тому же, дымоход должен быть оборудован дополнительными отверстиями для чистки.

Необходимо также учесть, что котельная должна быть оборудована, как минимум одним окном, площадь которого не меньше 0,5 квадратного метра.

Также должны быть учтены особенности внутренней отделки помещений такого типа. Для этих целей должны быть использованы только трудновоспламеняемые материалы. Так пол котельной лучше всего изготовить при помощи технологии бетонной стяжки, а оформить стены наиболее целесообразно при помощи кафельной плитки. Многообразие расцветок позволяет в полной мере осуществить свои дизайнерские амбиции, а прочность и неподверженность горению этого материала добавят безопасности.

Отделка кафельной плиткой

Что касается установки оборудования и монтажа системы отопления, то необходимо знать, что если нет достаточного количества знаний и опыта, то работы лучше доверить специалистам. Хотя определенные работы, например, подготовку помещения можно выполнить самостоятельно.

В заключение можно добавить, что при оборудовании и строительстве котельной должны соблюдаться определенные правила. Наиболее важные из них описаны выше. Что касается самого выполнения работ, то оно требует аккуратности, точности и определенной квалификации. Особенную осторожность необходимо проявлять при установке оборудования и электрификации помещения. А также, перед началом работ стоит ознакомиться с документацией и нормативными актами, регламентирующими выполнение работ.

Видео

Подробнее о требованиях к проекту котельной расскажет специалист:

Схемы

С одним котлом, контуром отопления и двумя смесительными контурами

С одним котлом, контуром горячего водоснабжения, рециркуляционным насосом

С одним котлом, гидравлической стрелкой, контуром горячего водоснабжения

С двумя котлами, гидравлической стрелкой, контуром горячего водоснабжения

С двумя котлами, двумя смесительными контурами, рециркуляционным насосом

Как построить собственный дровяной котел для установки внутри и снаружи помещений [Шаг за шагом]

проблемы, которые следует учитывать при строительстве собственного наружного или внутреннего дровяного котла.

Узнайте, как избежать обычных ошибок, связанных со следующими деталями котла :

Циркуляция воды внутри дровяного котла
Количество воды, которое рекомендуется использовать
Размер камеры сгорания
Какие материалы использовать для строительства дровяного котла
Расположение дымохода

В этом посте мы поговорим о следующих частях дровяных котлов : система циркуляции воды, порты подачи и возврата, входящие и выходящие из дома, и циркуляция внутри дровяной печи. паровой котел. Это, вероятно, самая большая ошибка, которую совершают большинство парней, проектирующих свой собственный дровяной котел. Большинство людей забывают, что циркуляция внутри дровяного котла имеет решающее значение. Сколько воды в устройстве — это еще одна проблема, которую вы научитесь решать. Многие компании, производящие наружные дровяные котлы, утверждают, что вам нужно 400 или 500 галлонов, в то время как другие утверждают, что им нужно только 100.

Размер камеры сгорания — еще одна проблема, так как некоторые люди, решившие построить свои собственные дровяные котлы, делают камеры слишком большими, а некоторые делают их слишком маленькими, поэтому «Альтернативное отопление и расходные материалы» поможет дать вам представление о размерах. Ваш внутренний или наружный дровяной котел.

Какой материал будет использоваться для создания вашего отряда? Большинство людей используют большие баллоны с пропаном или маслом и всевозможные материалы, которые вы можете найти (или уже иметь) и модифицировать. Так что разница между нержавеющей сталью и мягкой сталью на самом деле не проблема.

Расположение дымохода является личным предпочтением, но далее в этом посте Альтернативное отопление и снабжение эксперты делятся своими рекомендациями. Система циркуляции воды в дровяном котле означает, что вы должны знать, где разместить порты для подачи и возврата. Ниже приведен рисунок бочкового и бочкового котла, и хотя некоторые из вас собираются выбрать разные стили, концепция очень похожа. Этот пример представляет собой наиболее распространенную конструкцию, которую люди используют, когда строят свои собственные дровяные котлы.

Бочка для дровяного котла в бочке План

Итак, у нас есть внутренняя бочка, которая является своего рода камерой сгорания, а внешняя бочка — это место, где она проходит и где находится ваш водопровод. Таким образом, внутри камеры сгорания необходимо учитывать одну из вещей — площадь поверхности, которая будет отводить тепло из внутренней камеры к источнику воды. Есть несколько способов сделать это.

Один из них представляет собой круглую бочку с большей площадью поверхности в месте нарастания по сравнению с квадратной, где тепло распространяется только на верхнюю часть. Другой вариант — поперечные трубы поперек камеры сгорания или даже ребра снаружи камеры, как система воздушного охлаждения на старом мотоцикле, если вы помните ребра.

В данном случае у нас есть конструкция, которую мы рекомендуем, поскольку в ней используется существующий насос, который перекачивает воду в дом и обратно для системы циркуляции и внутренней части печи.

W здесь Должен ли быть установлен циркуляционный насос?

Вам не нужен еще один насос для циркуляции котловой воды. Поэтому мы рекомендуем использовать существующий циркуляционный насос. Насос должен идти снизу, к самому нижнему отверстию, потому что вам нужно атмосферное давление на задней стороне насоса.

Циркуляционные насосы спроектированы таким образом, чтобы обеспечить одинаковое давление на стороне подачи, а также на стороне возврата или сзади вперед. Если передняя часть создает давление в 15 фунтов, сзади должно быть 15 фунтов, как и рассчитаны насосы.

Поскольку у нас его нет, у нас нет системы под давлением. Системы большинства людей открыты для атмосферы. Таким образом, весь этот вес воды на задней части циркуляционного насоса будет создавать некоторое давление на заднюю часть насоса. Вот почему нам нравится помпа сзади.

Кроме того, циркуляционные насосы имеют воздушное охлаждение, поэтому они будут работать более эффективно, когда остынут, а это обычно снаружи, где находится котел, потому что вы используете его для обогрева в холодных условиях.

Многие люди говорят, что хотят поставить насосы внутри дома, но когда вы это делаете, вы обычно крепите его к стене, и он гудит. Циркуляционный насос будет работать круглосуточно и без выходных, создавая эффект гудения внутри вашего дома. Вот почему мы рекомендуем держать его снаружи.

Возврат воды

Поскольку вода поступает в дом для обогрева, а затем возвращается, нам нравится видеть, как вода возвращается к передней части дровяного котла.

Система возврата воды

Обратно в воду, если вы просто поместите его сюда (см. рисунок выше), вода просто будет сбрасываться обратно и сразу же выходить, снова сбрасываться и выходить обратно. . Вы хотите, чтобы он прошел весь путь вперед, пошел влево и вправо, вы хотите, чтобы он пошел вниз по стволу, потому что тепло внутри ствола повышается. Итак, вы хотите перетащить воду вниз и вокруг.

Теперь многие люди говорят: «Ну, вам следует тянуть сверху, потому что там самая горячая вода». Верно, но вода сейчас прибывает, а вы берете только горячую воду, так что эта вода никогда не нагревается. Кроме того, это также не дает вам хорошего рейтинга температуры воды.

Если эта температура воды 115, а эта температура 180 и откуда вы берете воду, у вас есть возможность сделать конденсационный котел. Это котел, который недостаточно горячий, и он начинает потеть, что заставляет ваш котел гнить, ржаветь и все остальное.

Таким образом, вы не хотите тянуть сверху, вы хотите тянуть снизу, чтобы убедиться, что вы получаете хорошую циркуляцию воды в котле, и это решает проблему циркуляции.

Вот несколько примеров, которые следует учитывать при проектировании дровяного котла.

Сколько воды в блоке?

Это, опять же, выбор дизайнера, особенно для тех из вас, кто выбирает остатки материала, такие как большие баллоны с пропаном или круглые цилиндры, разрезая их и обрезая, чтобы использовать их в качестве деревянной бочки для котла.

Но многие из известных брендов имеют резервуары на 400 или 500 галлонов. Мы рассмотрим этот аспект далее, а также объясним, почему вам не нужно так много воды при циркуляции воздуха.

Специалисты по альтернативному отоплению и снабжению рекомендуют небольшое количество воды. Самые эффективные вещи на планете по своей природе имеют небольшой объем. Бытовые резервуары для горячей воды с быстрой рекуперацией обычно составляют от 30 до 40 галлонов, или наиболее энергоэффективными являются водонагреватели без бака. Нет воды.

Самые энергоэффективные бойлеры, бытовые бойлеры, на 7 или 8 галлонов. Вода — это не магический трюк. С другой стороны, восстановление — это магический трюк.

Насколько жарко и как быстро вы сможете восстановиться после потери тепла от отопления вашего дома, это то, что вам действительно нужно. Подумайте об этом так: если вы нагреваете 900 галлонов воды и ничего не нагреваете, сколько энергии потребуется, чтобы нагреть эти 900 галлонов? Чтобы просто поддерживать воду горячей, потребуется много энергии. Если вы переформулируете предыдущий вопрос и спросите: «Сколько энергии нужно, чтобы нагреть 100 галлонов?», ответ будет «Намного меньше, если вы ничего не нагреваете». Единственный способ узнать это — пробы и ошибки, что, к сожалению, не так просто.0005

Комплекты и чертежи дровяных котлов своими руками

Здесь, в разделе Альтернативное отопление и расходные материалы , мы продаем комплекта дровяных котлов , которые могут помочь вам в этом процессе, включая двери, соленоиды и водяную статистику, чтобы сделать системная работа.

Комплект дверцы для дровяного котла

Продаваемые нами дверцы оснащены вентилятором, который решит многие проблемы с водой. Если вы получите пару сотен галлонов, у вас не должно возникнуть проблем с хорошим восстановлением, потому что двери в «Альтернативном отоплении и снабжении» обеспечат отличную скорость восстановления.

Размер камеры сгорания

Размер камеры сгорания зависит от размера вашего дома, размера камеры сгорания и площади поверхности, необходимой для передачи тепла от камеры к воде.

Людям со средним домом площадью от 1200 до 4000 квадратных футов обычно требуется глубина камеры сгорания от 3 до 4 футов. Если у вас есть около 3 или 4 футов в диаметре, прибегая к кругу, то есть 3 или 4 фута в глубину — от 38 до 48 дюймов в ширину — должно быть много площади поверхности, позволяющей хранить дрова, вот что дает вам ожог. раз. Время сжигания — это то, что имеет смысл хранить древесину от 12 до 24 сжиганий внутри устройства.

Поток воздуха

Поток воздуха внутри камеры сгорания также очень важен. У нас есть дверные комплекты , которые помогут вам во всем этом разобраться, но если вы хотите спроектировать собственную дверь, вам необходимо обеспечить хороший поток воздуха внутри вашего устройства.

Некоторые люди обеспечивают подачу воздуха сзади, некоторые — спереди, некоторые используют систему естественной тяги, при которой вы просто открываете заслонку и впускаете воздух. Мы не рекомендуем это, потому что это затрудняет блок дымит, а огонь действительно никогда не нагревается до температуры, ты не можешь жечь сырые дрова, ты выкуриваешь своих соседей, и пахнет, как будто ты горишь мусором. Причина в том, что вы жжете холодный огонь. Он дымит так же, как когда вы разжигаете костер в первый раз, и пока этот огонь не разгорится, вы не сможете убрать дым или что-то еще.

Здесь мы возвращаемся к тому, сколько воды находится в устройстве, потому что, если у вас есть система с естественной тягой, вам потребуется намного больше воды, так как огонь не нагревается быстро. Так что вам понадобится больше воды, чтобы смягчить эти колебания восстановления.

Однако, если вы любите вентиляторы, как дверные комплекты , которые мы продаем, вам не придется об этом беспокоиться, потому что вентилятор будет дуть на этот огонь, заставляя его нагреваться быстро.

Вам также нужно будет пройти газификацию, а что такое газификация, когда вы сжигаете более 1600 градусов, в основном из трубы не идет дым. Это то, к чему вы пытаетесь добраться как можно быстрее. Да, мы слышали: «Ну, вы выдуваете тепло прямо из устройства». Это не обязательно верно, если вы спроектируете его правильно. Вы сжигаете газы, и если ваша камера полностью погружена в воду, энергия уходит в воду.

W hat Материалы, которые следует использовать для строительства дровяного котла?

Большинство людей утилизируют свои отходы или то, что валяется во дворе или в магазине.

Старое сравнение — мягкая сталь против нержавеющей стали. Честно говоря, мы предпочитаем мягкую сталь. Все основные производители, которые сегодня строят котлы, внутренние и наружные дровяные котлы, по-прежнему строят их из мягкой стали.

Нержавеющая сталь — отличный продукт для предотвращения образования ржавчины и накипи внутри водяных рубашек. Обратной стороной является то, что нержавеющая сталь сделана из двух или более разных металлов, поэтому, когда происходят резкие колебания температуры внутри и снаружи этой камеры сгорания, они будут колебаться от 400, 500 градусов до 1600, до 2000 градусов. В идеале мы хотим, чтобы металл был одним и тем же материалом, чтобы он сжимался и расширялся одинаково. Это основная причина, по которой мы рекомендуем мягкую сталь.

Расположение дымохода

Расположение дымохода

Некоторые люди предпочитают расположение дымохода, выходящего сверху. Они прорежут здесь отверстие и немного опустят дымоход. Это может заблокировать большую часть вашей камеры сгорания. Мы рекомендуем, чтобы он располагался вверху и выходил наружу. Эта концепция прекрасно работает с дверями , которые продает Alternative Heating & Supplies. Он дует так, что должен пройти через камеру и обратно, а затем обратно в дымоход. Это представлено на картинке ниже.

Дизайн верхней части дымохода

Вентилятор будет дуть внутрь, он поможет огню, и единственный способ, которым дым может выйти, это полностью вернуться вперед, вернуться и пройти через камеру, затем вверх в эту конструкцию перегородки, которая теперь выходит в дымоход. Это дизайн, который мы рекомендуем и предпочитаем. Это просто, это легко, и это не трудно сделать.

S сталь по сравнению с нержавеющей сталью

В этом аспекте мы предпочитаем нержавеющую сталь. Теперь, если он выходит здесь сверху, вы просто делаете короткий шестидюймовый кусок здесь, надеваете на него дымоход класса А из нержавеющей стали, просверливаете пару шурупов, и все.

Проблема в том, что когда выходит дым, кристалл прилипает к холодной поверхности. Если это просто стальной дымоход, сталь находится снаружи, кристалл прикрепится прямо к нему, а вы этого не хотите, потому что он будет накапливаться, падать внутрь и вызывать всевозможные проблемы. Кроме того, когда идет дождь и в древесине есть влага, она вытекает из дымохода, прилипает к кристаллу и становится кислотой. Затем он падает вниз и капает на его основание, которое гниет с дымохода и с верхней части вашего дровяного котла.

Однако, если вы наденете на него дымоход класса А из нержавеющей стали, все прежнее исчезнет. Вы все равно захотите, чтобы это было красиво и запечатано силиконом, чтобы убедиться, что нет влаги, потому что кристалл все еще прикрепляется. Помните, мы не хотим, чтобы он попал в основание дымохода.

Это основы того, как построить собственный дровяной котел для внутреннего и наружного использования. Ознакомьтесь с наборами для самостоятельной сборки , дверным комплектом и если у вас есть вопросы, позвоните нам и мы будем рады вам помочь!

Основы работы с бойлерами: Разборка котельной

Судя только по названию, термин

котел должен естественно вызывать у людей мысли о горячей воде.

Однако люди часто удивляются, когда узнают, что мы работаем и с котлами. Возможно, дело в том, что технология котлов существует так давно и используется для самых разных целей по-разному с течением времени (например, для приведения в действие паровых двигателей локомотивов!), что трудно поверить, что котел все еще может быть важным элементом оборудования в современных котельных. . Но это правда, котлы и сегодня могут быть весьма полезными, особенно если их разместить в правильных обстоятельствах.

В этом посте мы пропустим урок истории котлов в целом и вместо этого сосредоточимся на основах того, как сегодня котлы используются для отопления помещений, нагрева воды, а иногда и того, и другого.

Вы знаете о котле в вашем доме, но внимательно ли вы изучали, как работает котельная? Технически котел представляет собой закрытый сосуд или систему труб, в которых вода нагревается и циркулирует либо в виде горячей воды, либо в виде пара для подачи тепла или электроэнергии. Таким образом, на самом базовом уровне бойлеры являются конечным водонагревателем. Между водонагревателем и бойлером определенно есть сходство, основанное на определении, внутренней функции и некоторых общих технологиях, но есть и несколько ключевых различий.

Водонагреватели служат отличной от цели: производить и хранить горячую воду для бытовых нужд, таких как купание, мытье посуды, стирка, приготовление пищи и т. д. Бойлеры также производят горячую воду, но они не могут ее хранить, а горячую производимая ими вода (и/или пар) может использоваться для различных целей. Коммерческие котлы сегодня чаще всего используются для отопления помещений, но также все еще используются для нагрева воды для бытовых нужд, а иногда и для того и другого, при правильной настройке.

Как работают котлы

Котлы могут быть довольно сложными частями оборудования с множеством мелких компонентов, которые могут варьироваться в зависимости от того, как они используются. Но независимо от конечного использования основная концепция функции любого котла, как правило, одинакова, поэтому давайте начнем с этого.

Коммерческие котлы бывают различных типов и размеров, которые могут варьироваться от 2 на 2 фута до более 5 футов в высоту и более 8 футов в длину, в зависимости от применения. Некоторые котлы имеют вертикальную конфигурацию, поэтому они выше и тоньше, чтобы уменьшить занимаемую площадь, в то время как другие имеют горизонтальную конфигурацию — короткие и широкие. Снаружи сам котел выглядит просто как большая коробка (хотя некоторые котлы до сих пор представляют собой просто цилиндрические сосуды). Он имеет подключение к водопроводу, вентиляционный дымоход и/или вытяжную систему, а также внешнее антикоррозийное порошковое покрытие. Панель рабочего состояния показывает, что котел работает. Котел подключен к источнику топлива, чтобы поддерживать пламя внутри.

Внутренняя часть котла — это то место, где сложно обобщить, потому что механические части и конфигурации, как правило, различаются в зависимости от типа котла и запатентованных технологий каждого производителя. Но независимо от типа внутри почти любого котла есть два основных элемента: горелка и теплообменник — сердце вашего котла. Обычно классифицируемые по типу используемого теплообменника, наиболее распространенные сегодня на рынке котлы включают водотрубных котлов , жаротрубные котлы, и высокоэффективные конденсационные котлы .

Для наших целей и для простоты мы начнем с очень распространенного типа котла, используемого во многих коммерческих зданиях, водотрубного котла . В данном случае теплообменник (также называемый трубным пучком) представляет собой ряд металлических трубок, по которым проходит вода. Исторически сложилось так, что эти трубки в основном изготавливались из меди из-за естественной способности металла удерживать тепло, в то время как в некоторых моделях используются трубки из нержавеющей стали из-за ее естественной устойчивости к коррозии. Но многие современные модели котлов теперь оснащены теплообменниками с трубными пучками из мельхиор , прочный, безопасный для воды сплав на основе меди, смешанный с никелем и некоторыми другими коррозионно-стойкими элементами. Часто эти трубы имеют «оребрение», а не гладкие, чтобы увеличить площадь поверхности для большей теплопередачи. Тепло вырабатывается метко названной горелкой , которая сжигает такое топливо, как природный газ, для получения очень горячего пламени, которое проходит под теплообменником по всей длине, окружая теплообменник наверху горячими дымовыми газами, образующимися при этом. пламя, нагревающее воду внутри. Когда котел включается, пилотная сборка дает искру, создавая сверхгорячее пламя вдоль горелки, которая нагревает медные трубы и воду в этих трубах, в результате чего получается очень, очень горячая вода или пар, который обеспечивает тепло для намеченной цели. . (А жаротрубный котел концептуально является суммой напротив водотрубного котла, поэтому вместо этого выхлопные газы фактически проходят через пучок труб, который окружен водой, которую он нагревает.)

Как можно использовать бойлеры

Вот как бойлер создает горячую воду или пар на супер базовом уровне — то, что происходит с этой горячей водой, зависит от того, как используется бойлер. Как мы упоминали ранее, бойлеры работают на нагрев воды, но не имеют мощности хранение горячей воды. Таким образом, когда бойлер используется для подачи горячей воды для общего пользования (известный как нагрев воды для бытовых нужд ), он должен быть подключен к другому оборудованию, которое может хранить горячую воду, например, к накопительному баку (или нескольким) или косвенный водонагреватель. Но современные котлы на самом деле чаще всего используются просто для отопления помещений (известные как водяное отопление ), поэтому нет необходимости хранить горячую воду, потому что она направляется в систему для обогрева здания.

Отопление помещений – горячая история о водяном отоплении

Наиболее часто встречающиеся котельные системы называются системами водяного отопления, и они используют только горячую воду или пар для нагрева воздуха внутри помещения . Самый стандартный метод водяного отопления использует радиаторы для распределения тепла. В здании или доме с лучистым теплом вода нагревается бойлером до температуры чуть ниже точки кипения и течет по трубам к радиаторам по всему зданию, которые затем выделяют это тепло для обогрева пространств и комнат, в которых они находятся. . В современных приложениях лучистый подогрев пола был даже разработан, где трубы могут быть помещены под пол с аналогичным эффектом. По трубам, уложенным в пол, течет супергорячая вода, которая нагревает материал пола (часто используется плитка) и, поднимаясь от пола, нагревает помещение.

Вода в этих системах течет по непрерывному контуру от котла к трубам, к радиаторам, а затем обратно в котел для повторного нагрева. Это известно как закрытая система 9.0202 . Вода в этих системах не имеет отношения к горячей воде, которая течет из вашего крана или в вашу стиральную машину — она используется только для обогрева. На самом деле, эта вода имеет рейтинг , а не для потребления человеком. Это не означает, что с ним что-то не так, , просто у него есть другие задачи, например, переработка обратно в систему для повторного нагрева.

В отоплении помещений замкнутая система намного эффективнее, чем постоянное использование свежего потока воды (так называемая открытая система) для обогрева всего здания. Поскольку этот водный поток никогда не соприкасается с питьевой водой, используемой для душа и мытья, для зданий с водяным отоплением требуется еще отдельное оборудование для горячего водоснабжения — как правило, это классический водонагреватель бакового типа . Иногда это косвенный водонагреватель, но мы скоро вернемся к нему. Во-первых, давайте поговорим о том, как котлы или используются независимо от отопления помещений, например, котлы , используемые исключительно , для производства горячей воды для бытовых нужд.

Бойлер против водонагревателя – бытовой спор

Если в доме есть промышленный котел, но это , а не для обогрева здания, то котел, вероятно, используется для нагрева воды для бытовых нужд вместо нескольких водонагревателей. В этих случаях котел горячего водоснабжения подключается к отдельному накопительному баку ; вода подается в здание из городского водопровода и нагревается через котельную. Горячая вода поступает из котла в резервуар или резервуары для хранения, где она удерживается до тех пор, пока кто-нибудь не включит кран с горячей водой или не запустит оборудование, требующее горячей воды. Вы можете думать о резервуаре для хранения как о гигантском термосе; он полон воды, которую нужно держать горячей. Накопительный бак не может нагревать воду — только котел может нагревать воду.

Итак, если вам все-таки нужен отдельный накопительный бак, то когда и зачем использовать бойлер для горячего водоснабжения вместо бакового водонагревателя со встроенным накопительным баком? Честно говоря, полностью для ответа на этот вопрос требует отдельного поста. ( Так что следите за обновлениями в части 3 этой серии, когда мы углубимся в эту горячую тему!) А пока мы остановимся на кратком обзоре .

Иногда водогрейные котлы необходимы по умолчанию, когда стандартные водонагреватели не могут быть установлены из-за проблем с вентиляцией или нехватки места. Однако чаще бытовые водогрейные котлы используются, когда водонагреватели резервуарного типа просто не могут производить достаточно горячей воды достаточно быстро, чтобы удовлетворить потребности, необходимые для применения. Короче говоря, иногда вам просто нужно , больше , мощность !

Бойлер для горячей воды часто можно найти в крупных отелях, например, из-за огромного объема горячей воды, необходимого в отелях в определенное время в течение дня. Чем больше гостей может принять отель в любой момент времени, тем больше горячей воды потребуется отелю для удовлетворения потребностей. При расчетном часе выезда в 11:00 в полном отеле сотни гостей могут постоянно принимать душ в течение 3-часового промежутка времени. Через несколько часов уборка, скорее всего, будет иметь 9 баллов.0209 лот грязного белья для стирки и дезинфекции. Один котел с несколькими накопительными баками может обеспечить наличие большого количества горячей воды, когда это необходимо, без включения котла каждый раз, когда требуется небольшое количество горячей воды в течение остальной части дня.

Бойлер может потреблять намного больше БТЕ, чем один водонагреватель, а это означает, что требуется несколько водонагревателей , чтобы обеспечить выход горячей воды одного бойлера. Как мы упоминали ранее, пламя внутри котла очень большое и очень горячее — намного больше, чем пламя водонагревателя. Помните, что самые большие котлы могут быть более 8 футов в длину, а это значит, что они могут содержать около восьми футов горелки или около восьми футов пламени. Это дает котлам возможность очень быстро нагревать эти медные трубы и содержащуюся в них воду, и это часть того, что делает котлы с накопительными баками хорошим выбором для коммерческого применения, где требуется большой объем горячей воды сразу , например предприятия пищевой промышленности, пивоварни, жилые дома для пожилых людей или большие гостиницы.

Еще одно применение водогрейного котла, о котором стоит упомянуть, — это подогрев коммерческого бассейна. Если в вашем здании или отеле есть бассейн, то использование водогрейного котла часто является лучшим выбором для нагревателя бассейна, потому что дополнительная мощность котла необходима для эффективного обогрева большого бассейна. Мало того, что сам бассейн действует как резервуар для хранения (экономя ваши деньги), химические вещества для бассейна наносят ущерб внутренней части водонагревателя, вызывая преждевременный выход из строя. Эта химическая проблема в сочетании с возможностью перегрузки стандартного водонагревателя резервуарного типа делает бойлеры лучшим выбором для бассейнов.

Выполнение двойной функции с помощью комбинированной системы отопления

Мы кратко рассмотрели водяные котлы (используемые только для отопления) и бытовые котельные системы (используемые только для горячей питьевой воды). Но как насчет установки, в которой котел используется для обогрева здания , а подает горячую воду к кранам и приборам здания? Это можно сделать, соединив бойлер водяного отопления с баком косвенного (или змеевикового) водонагревателя. Эта система бойлер + непрямой бак известна как Комбинированная котельная установка .

Косвенный водонагреватель представляет собой нечто среднее между водонагревателем и накопительным баком. похож на водонагреватель — у него есть отдельный вход для холодной воды, который наполняется свежей питьевой водой из муниципальной системы, но ему не хватает механических способностей, чтобы напрямую нагревал эту воду самостоятельно. Но косвенный бак также больше, чем просто накопительный бак, потому что технически он нагревает воду внутри него, всего косвенно . Комбинированные системы водоснабжения и отопления становятся все более популярными, поскольку при определенных условиях они могут обеспечить большую эффективность.

Косвенный водонагреватель похож на мотоциклетную коляску, которая использует питание основного прибора для получения дополнительной бонусной функции. Косвенные водонагреватели установлены рядом и подключены к жидкостному отопительному котлу через вторичный замкнутый контур трубы, которая заполнена горячей водой, вырабатываемой котлом, и выходит из котла в бак косвенного нагрева. Когда эта труба попадает внутрь косвенного резервуара, она соединяется с теплообменник , еще одна медная труба, которая закручена как штопор (или змеевик) внутри бака, а затем выходит обратно к котлу. Тепло передается от воды, нагретой котлом, в этой змеевиковой трубе к более холодной воде, которая удерживается в резервуаре косвенного нагрева. (Обычно мы говорим, что термин «нагреватель горячей воды» является излишним, но использование горячей воды для нагрева другой воды означает, что бак косвенного нагрева буквально — это «нагреватель горячей воды». ) По мере продолжения этого процесса вся вода, удерживаемая в баке косвенного нагрева, нагревается до ГОРЯЧЕЙ — и это горячая вода, которая будет выходить из ваших раковин, посудомоечных машин и кранов.

Этот тип установки имеет свой собственный набор плюсов и минусов, которые мы не можем полностью охватить здесь, поэтому, если вы ищете более подробную информацию об этом, ознакомьтесь с , часть 2 в нашей серии «Разборка котельной» , где мы действительно изучаем входы и выходы систем комбинированных котлов и косвенных водонагревателей.

Вопросы по котлам

Следует признать, что это был довольно общий обзор котлов и некоторых современных способов их использования. Там намного больше информацию о котлах, которую мы могли бы рассказать, но большая ее часть является супертехнической и откровенно скучной, а наша цель — обучение, а не успокоение! Однако здесь стоит упомянуть еще несколько факторов, касающихся котлов: эффективность, безопасность и долговечность.

Коэффициенты полезного действия

Не все котлы одинаковы. Существует множество подкатегорий котлов в зависимости от функции, источника топлива, типа теплообменника, используемых материалов и т. д. И, как и в случае с водонагревателями, технологические достижения позволили котлам повысить эффективность за счет максимального использования энергии.

В прошлом большинство установленных котлов были атмосферными , что означает, что они забирают воздух для горения из окружающей атмосферы, чтобы питать свое пламя, а выхлопные газы удаляются через дымоход. Эти типы котлов считаются «стандартной эффективностью» и имеют КПД около 80-86%. Но новые котлы, представленные сегодня на рынке, могут обеспечивать высокий КПД 95 % и выше благодаря конструкции конденсационного типа с закрытым сгоранием, которая ограничивает потери тепла при максимальной теплопередаче, а модулирующий регуляторы, которые позволяют котлу работать на разных уровнях. Модулирующие средства управления котлом будут контролировать тепло, поглощаемое зданием, измеряя температуру котловой воды при ее выходе и снова при ее возврате в котел. Чем больше разница температур, тем больше тепла должен добавить котел к воде. Когда разница температур невелика, котел может оставаться на малом огне, что делает эти устройства намного более эффективными. Различные уровни горения могут быть достигнуты несколькими способами, включая изменение количества горелок в оборудовании или изменение интенсивности пламени за счет снижения уровня топлива или создания отрицательного давления воздуха внутри устройства.

Факторы безопасности

Подобно тому, как водонагреватели могут взорваться, бойлеры также подвержены этому риску по тем же причинам (тепловое расширение, повышенное давление, закрытый сосуд). Но поскольку котлы оснащены большей мощностью, у них есть потенциал сделать гораздо более крупной стрелой. По этой причине для большинства коммерческих котлов, независимо от их использования, требуется разрешение на эксплуатацию и официальная проверка безопасности при первоначальной установке до выдачи разрешения. Эти законы различаются в зависимости от штата, а также в некоторой степени от размера и типа котла. В большинстве штатов также требуются регулярные периодические проверки для продления разрешений. В Индиане, например, проверки безопасности котлов на самом деле регулируются IDHS (Департаментом внутренней безопасности штата Индиана), и многие периодические проверки проводятся государственными инспекторами, и счета за них выставляются владельцу в рамках процесса продления разрешения. Вот почему так важно, чтобы ваш котел регулярно проверялся в рамках плана профилактического обслуживания, а любые проблемы быстро решались, чтобы обеспечить его постоянную безопасную работу.

Факторы долговечности

Итак, каков срок службы котла? Что ж, при регулярном техническом обслуживании и обслуживании котел может прослужить на удивление долго. Мы видели коммерческие котлы, которые прослужили до 30 лет, но срок службы котла и его частей сильно различается в зависимости от множества факторов. Тип применения, качество воды, погодные условия, жилая среда и регулярное техническое обслуживание — все это играет большую роль в сроке службы котельной системы.

Как и в случае с водонагревателями бакового типа, важно убедиться, что ваш бойлер и комбинированный бак используют умягченную воду. Осадок в теплообменнике котла может засорить трубы и затруднить свободный поток воды. Это может привести к тому, что котел будет подпрыгивать вверх и вниз, что в конечном итоге приведет к выходу теплообменника из строя, что приведет к утечке из теплообменника, которая: как гигантская лужа на полу вашего дома. Небрежное отношение к умягчению воды может привести к катастрофическому выходу из строя вашего оборудования.

Каждая деталь котла, от внешних панелей из листового металла до внутренних компонентов, может быть отремонтирована или заменена, но, конечно, во многих случаях ремонт не так экономичен, как замена. Теплообменники и другие внутренние компоненты могут нуждаться в полной замене, и в зависимости от типа котла замена теплообменника может стоить столько же, сколько и новый котел.
