Как пристроить котельную к дому своими руками: требования, нормы

Вариант строительства пристройки котельной к дому экономически и технически выгодный. Такой проект обеспечивает высокую скорость монтажа, удобное расположение коммуникаций и дополнительное утепление внешней стены.

Тем не менее, принимая такое решение, собственник дома должен отчетливо понимать, как пристроить котельную к дому, какие сложности технического, нормативного и законодательного характера подстерегают его на этом пути.

Для того чтобы такая котельная была безопасной для окружающих и ее официально приняли в эксплуатацию, потребуется правильно выполнить все этапы, начиная с получения разрешений от органов архитектуры на начало строительства до ввода пристройки с котельным оборудованием в эксплуатацию.

Требования и нормы к пристроенным котельным

В случае, когда отсутствует требуемое помещения для установки отопительного котла в доме, и нужно быстро ввести в эксплуатацию объект — такую котельную располагают в пристройке, которую возводят специально для этих целей.

Правильнее будет строить пристройку из того стройматериала, которым были возведены стены основного дома, но если нет такой возможности, выбирают теплый, легкий, среднепрочный, негорючий стеновой материал, чтобы он не будет мог нести большую весовую нагрузку. По всем этим параметрам хорошо подходит пеноблок, даже тогда, если будет возводиться постройка котельной к деревянному дому либо из кирпича.

По требованиям к объему и габаритам, пристраиваемой топочной, где будет безопасно размещаться котел, они аналогичные отдельно стоящим помещениям.

Дополнительно нужно учитывать нормативные особенности для таких видов топочных:

Пристройка устанавливаться исключительно у сплошной стеновой конструкции дома.
Ее можно пристроить к дому из пеноблоков с соблюдением минимального расстояния до оконного или дверного проема в 1м.
Стеновой материал должен быть негорючим и выдерживать не менее 45 мин до воспламенения, каркасный вариант стены не допускается.
Стены такой постройки не могут иметь связь с несущей стенкой дома и его фундаментом, она должна иметь самостоятельный фундамент на все 4-е стены.

Дальше идут требования по обустройству топочной инженерных систем и вентиляции, которые зависят от вида сжигаемого топлива.

Больше всего требований к котельной, работающей на газовом топливе:

установка в одной топочной не более 2-х котлоагрегатов;
обустройство негорючих стен и пола: бетон, металл или плитка;
смежные дверные полотна в кочегарке и доме выполняются из противопожарного материала;
высота газовой топочной не меньше 2.5 м;
площадь котельного зало более 6 м2 с объемом свыше 15 м3;
оконный проем устанавливаться с площадью свыше 0,5 м2;
естественная вентиляция в здании топочной должна обеспечить трехкратную циркуляцию воздуха в час;
ширина дверного полотна устанавливается более 0,8 м;
топочная оборудуется отдельными инженерными линиями: вода, электро, газ и водоотведение;
система дымоотвода устанавливается в согласованности с мощностью котла, должна обеспечить полный вывод дымовых газов в атмосферу и иметь запасной люк для проведения обслуживания и очистки от сажи;
выход трубы должен выступать выше конька кровли, точный параметр указывается в проектной документации;
котлоагрегат должен иметь со всех сторон свободное пространство для безопасного обслуживания, точные размеры зависят от модификации котла и применяемого топлива и уточняются заводом-изготовителем оборудования;
между пристройкой и зданием может быть установлена общая терраса для обслуживания.

Что учесть до начала работ

Пристройка обязана быть официально зарегистрирована. Без соответствующего документа газовые службы не имеют права разрешать выполнить в нее подводку газа, поэтому потребуется заказывать проект у специализированной проектной организации и согласовывать его с контролирующими органами: архитектурой, СЭС, МЧС и газоснабжающем предприятии.

Перед началом проектирования собственник дома должен будет взять технические условия у газовиков, энергетиков и водоснабжающей организации, которые должны быть учтены проектами на пристройку.

Перед началом строительства выполняют такие обязательные мероприятия:

подбор участка для строительства топочной;
предварительный расчёт размера пристройки с выбором материала;
расчёт коммуникаций на соответствие увеличенной мощности в связи с введением в эксплуатацию котельной;
принятие решения об обустройстве прохода между зданием и топочной, дверных и оконных конструкций.

После завершения возведения пристройки для топочной, нужно будет внести изменения в технический паспорт дома в органах архитектуры и БТИ.

Какие документы нужно подготовить

Чтобы начать пристраивать здание, потребуется получить в управлении архитектуры и местных органах власти разрешение на начало строительства.

Для этого владельцу жилого дома потребуется предоставить такие документы:

Заявления типового образца, можно взять в отделе архитектуры по месту жительства.
Документы подтверждающие право собственности на дом и земельный участок.
Проект топочной с расчетами тепловых нагрузок, выбором оборудования и схемами подключения труб системы отопления.
Технические условия от производителей услуг газо-, водо- и электроснабжения.
Паспорт на котельное оборудования и сертификат его соответствия российским нормам.
Санитарное заключение по санитарной безопасности объекта для проживающих.
Заключение МЧС по пожарной безопасности объекта.

Пристройка для топочной допускается для установки 2-х котлов с суммарной производительностью до 150 кВт.

Чертежи

Внешний вид котельной Вы можете подбирать сами. Самое главное соблюдать требования к дверям окнам, вентиляции и площади помещения.

Примерная планировка дома с котельной

Инструмент и материалы для строительства пристройки

Возведение пристройки к дому для оборудования котельной требует использования инструментов, для инженерных, общестроительных и облицовочных работ, они не являются дефицитными и технически сложными и, как правило, присутствуют в каждом домохозяйстве:

лопаты и лом для выполнения земляных работ;
бетономешалка, емкости для переноса раствора для заливки фундамента;
плотницкий инструмент для выполнения опалубочных работ;
набор каменщика: линейки, уголки, отвесы, мастерок, кельма и шпателя для кладочных работ;
болгарка, дрель, молоток, плоскогубцы для установки армированного пояса и крепления опалубки для фундамента;
бензопила для возведения кровли.

Стеновой материал приобретается по проектным спецификациям по типу и количеству с запасом 10-15 %. Если это будут пеноблоки, то также потребуется клеевая сухая смесь.

Приобретать материал лучше у производителя камня с сертификатами качества, а не у неизвестного продавца. Также не стоить брать очень дешевые блоки, что может свидетельствовать о плохом качестве стеновых изделий. Для работы используют хорошо высушенный материал, процесс кладки осуществляют в теплый и сухой период времени.

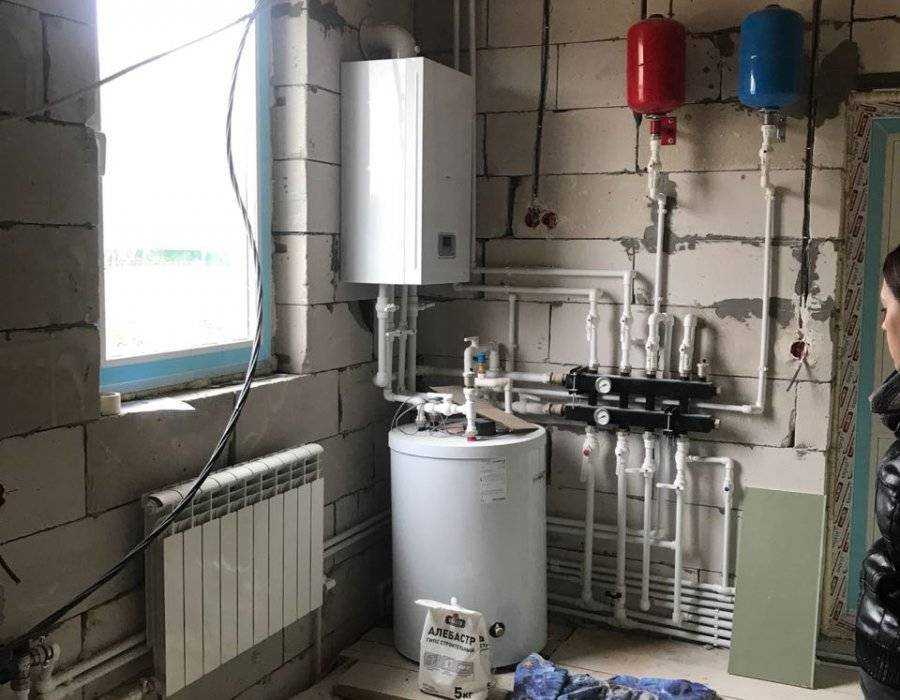

Пристройка котельной своими руками

Пристройка котельной выполняется по проекту. Вначале приступают к сооружению фундамента. Если задние должно возводиться быстро, можно использовать столбчатый фундамент, который не требует время на усадку, как ленточный. Основание пристройки возводят на том же уровне, что и у дома, он должен обладать равной усадкой с основной конструкцией дома.

Для усиления стеновой конструкции после укладки 5 рядов пеноблоков, я выполняю армирования, пропиливаю по 2 горизонтальные ложбинки по периметру строения, в которые закладываю арматуру 10 мм с нахлестом в местах соединения и заливаю ее клеем.

Если проем больше 1,75 см устанавливаю перемычки. Для этого делаю деревянный каркас, затем на него укладываю ряд из U-образных элементов. В вырез также укладываю арматуру и заливаю всё бетонным раствором.

Не стоит сразу выполнять жёсткую привязку пристроенных стен из пенобетона к основному зданию, поскольку после усадки между ними будут образоваться трещины.

Рекомендую это расстояние заложить минеральной ватой, выполнить обрешетку и обшить всю конструкцию сайдингом. Что создаст дополнительную защиту от тепловых потерь и защитит дом от перекосов.

После этого этапа приступают к заливке полов и фундамента под котел, установке оконных и дверных блоков, монтажу инженерных сетей и установке котельного оборудования, внутренней и внешней отделки.

После окончания всех строительно-монтажных работ и подключения котла к инженерным сетям, приглашают представителей проектной организации, СЭС, МЧС и архитектуры, которые должны подписать акт на введения пристройки и котельного оборудования в эксплуатацию.

Комиссия будет проверять соответствие выполненных СМР проекту, если замечаний нет, они подписывают общий акт, который будет являться основанием для внесения изменений в проект дома и получения разрешения от горгаза на запуск топлива на котел.

Первый запуск газа выполняет представитель горгаза при условии, что газовая линия выполнена в соответствии с проектом, имеется система защиты и газовый счетчик. После этого собственник заключает договор на газоснабжения и сможет эксплуатировать котельное оборудование.

Таким образом для строительства котельной мощностью до 150 кВт вполне приемлемый вариант — это возведения пристройки из пеноблоков к основному зданию. В этом случае можно быстро и экономно провести строительные работы и установить котельное оборудование, которое не будет мешать в доме.

Все работы выполняются по проекту, перед началом работ необходимо получить разрешение в органах архитектуры. Строительство пристройки не является сложным объектом, его вполне можно выполнить самостоятельно, при наличии строительного опыта у застройщика.

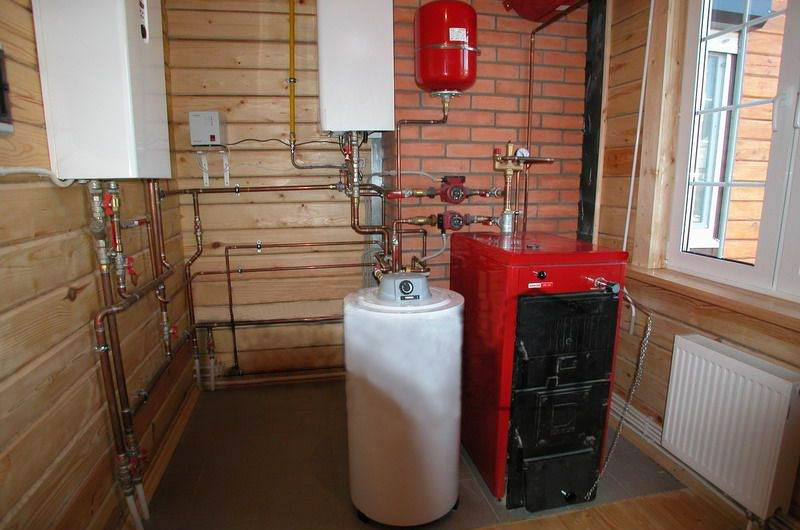

Как пристроить котельную к дому из бруса?

Потребность пристраивать котельную к дому из бруса возникает в разных ситуациях по отличающимся причинам.

Во-первых, в понравившемся проекте изначально планировкой не предусмотрено такое помещение.

Во-вторых, дом планировался как нежилой, дачный, а позже понадобилось отопление.

В-третьих, проект брусового дома намеренно подбирался так, чтобы никаких пожароопасных котлов на жилой территории не было.

Так или иначе, выход из всевозможных ситуаций, включая описанные, только один – пристроить котельную к брусовому дому. Это мероприятие лишь на первый взгляд может показаться простым, и не требующим детального изучения. Казалось бы, что может быть проще – пристроил стены на 2 метра, накрыл их крышей, установил котел и завел трубы в дом. Однако если с этим вопросом столкнуться на практике – проблем возникает масса.

Основные проблемы пристроенной к брусовому дому котельной

Чтобы ничего не упустить из виду и возвращаться к этому материалу при необходимости, как к шпаргалке, вся информация будет разложена «по полочкам»:

Пожаробезопасность. Котельная – это помещение повышенной опасности. Учитывая эту проблему, какой материал выбрать для стен пристройки? Если это древесина, как ее защитить от возгорания?

Усадка дома. Проблема актуальна только для тех случаев, когда пристройка начинает строиться в период наиболее интенсивной усадки бруса. Конструкции котельной и связующие ее с домом трубы не должны мешать усадке, и уж тем более пострадать от нее.

Уровень котельной. Для обустройства максимально эффективной системы отопления котел необходимо располагать ниже уровня радиаторов, то есть, по сути, ниже цоколя дома.

Фундамент. Как сделать, из чего, и нужен ли он вообще для такой конструкции, как пристроенная котельная?

Физическая привязка пристройки к дому. Чтобы коммуникации не разорвало в точке прохода через границу пристройки с домом, первую нужно как-то «прикрепить» ко второй. Помимо труб здесь следует рассматривать и эстетический момент – щель между котельной и домом мало кого устроит в будущем.

Утепление. Далеко не каждый котел сможет сам по себе отопить даже маленькую пристройку, да и работать в полную силу он будет не всегда. Как решить проблему с вероятностью замерзания воды в этом помещении?

Прочие проблемы. Каких размеров делать пристройку, с какой стороны должна быть дверь, нужно ли окно и прочее.

На все эти вопросы даются краткие и понятные ответы далее. Для формирования нижеприведенной информации были использованы не только официальные данные из общепринятых норм и правил, но и опыт реальных людей, которые уже пользуются котельной, пристроенной к дому из бруса.

Пожаробезопасность

Чтобы решить эту проблему, пристройку надо строить либо из невоспламеняемых материалов (газобетон, кирпич и пр.), либо, если из бруса, защитить его от возможности возгорания. Как это сделать? Проверенных вариантов два. Первый – воспользоваться специальными пропитками. При этом, дымоходная труба должна быть отделена от бруса негорючим материалом. Второй вариант – закрыть брус ГВЛ, предварительно закрепив теплоизоляционный материал с экранирующим слоем из фольги.

Усадка дома

Если пристройку надо начинать строить в момент, когда усадка дома еще не закончилась, лучше ее построить из бруса – пускай себе усаживаются вместе. Если сруб уже сел, разницы, из чего строить котельную – с этой точки зрения нет.

Уровень котельной

Чтобы котел оказался ниже радиаторов в доме, пол котельной должен быть ниже уровня полов в доме. Реализовать это очень просто – нужно под пристройку выкопать яму соответствующей глубины. В некоторых случаях котельная полностью располагается ниже уровня земли, что частично помогает решить проблемы с утеплением, привязкой и усадкой. Стены тогда можно залить из бетона, либо выложить из кирпича или газобетона.

Фундамент и физическая привязка к дому

Фундамент нужен обязательно под котельную любых размеров. Желательно выполнить его так, чтобы он оказался физически привязанным к основанию дома. Поскольку котельная должна быть ниже уровня дома, для обустройства фундамента подойдет далеко не каждая технология. Оптимальный, доступный и проверенный вариант – лента.

Стены котельной обязательно должны быть привязаны к дому. Для этого можно воспользоваться практически любыми доступными приспособлениями и крепежами. Все зависит от стеновых материалов и других условий.

Утепление

Надо не просто утеплить стены, но и обеспечить нормальный температурный режим в пристройке. Если котел современный, сам по себе тепла не излучает, придется ставить здесь радиатор. Помещение должно быть утеплено так, чтобы за период, пока в доме тепла достаточно и котел отключен, в котельной не замерзла вода.

Прочие проблемы и итог

Размеры. Должен уместиться выбранный котел так, чтобы от него до противоположной стены было достаточно места для обслуживания.

Дверь. Располагается с противоположной стороны от котла.

Окна. Нужно одно, маленькое. Его придется использовать для увеличения притока свежего воздуха и для проветривания в экстренных ситуациях.

Это основные моменты, касающиеся пристройки котельной к брусовому дому. В зависимости от ситуации встречаются и другие проблемы, но они более очевидные и простые, а потому трудностей, как правило, не вызывают, и к фатальным ошибкам не приводят.

Ознакомьтесь с проектами из нашего каталога, лидерами продаж.

Срок строительства — от 10 дней. Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Дома из бруса в «тёплый угол»

Все дома из бруса

Дома из бруса в чашу

Все дома в чашу

У вас уже есть проект? Отправьте нам на бесплатный расчет!

Отправить

Также рекомендуем прочитать другие наши статьи

На чем можно сэкономить при строительстве дома из бруса?

15 / 11 / 2018

Несмотря на то, что даже в стандартной комплектации дома из бруса стоят относительно недорого, технология позволяет дополнительно сократить расходы на строительство. Сразу же следует отметить, что в данном материале не будут описываться способы сэкономить, снижающие . ..

В чем разница между мансардой и чердаком?

15 / 11 / 2018

Мансарда и чердак – это два принципиально разных помещения как по предназначению, так и по технологии обустройства. Общей чертой является лишь то, что оба они располагаются на верхнем уровне частного дома, непосредственно под кровлей.

Матица в деревянном доме

15 / 11 / 2018

Матица – это конструктивный элемент в виде бревна или бруса, который располагается горизонтально под потолком перпендикулярно основным балкам. При этом, в отличие от этих самых балок, она остается видимой после отделки потолка.

Знакомство с котельной

Дом
/
Узнать о паре
/

Введение

Содержимое

Введение
Котлы Shell
Водотрубные котлы
Разные типы котлов Экономайзеры и пароперегреватели
Рейтинг котлов
КПД котла и сжигание
Котельная арматура и крепления
Заголовки Steam и отрывки
Хранение и продувка воды для паровых котлов
Вода для котла
Питательный резервуар и подготовка питательной воды
Контроль TDS в котловой воде
Рекуперация тепла от продувки котла Только управление TDS
Нижняя продувка
Уровни воды в паровых котлах
Методы определения уровня воды в паровых котлах
Автоматические системы контроля уровня
Сигнализация уровня воды
Установка регуляторов уровня
Требования к испытаниям в котельной
Деаэраторы под давлением
Паровые аккумуляторы

Назад, чтобы узнать о паре

Введение

Обзор правил котлов с оценкой типов топлива и сравнением.

Этот блок котельной контура пара и конденсата будет посвящен конструкции и содержанию котельной, а также ее применению. Хорошо спроектированная, эксплуатируемая и обслуживаемая котельная является сердцем эффективной паровой установки.

Однако этому идеалу может помешать ряд препятствий. Котельная и ее содержимое иногда рассматриваются как нечто большее, чем просто необходимое неудобство, и даже в сегодняшней энергозатратной среде точное измерение расхода пара и правильное распределение затрат между различными пользователями не являются универсальными. Это может означать, что проекты по повышению эффективности и снижению затрат, связанные с котельной, могут быть трудно обоснованы для конечного пользователя.

Во многих случаях котельная и наличие пара находятся в ведении главного инженера, поэтому любые проблемы с эффективностью считаются его обязанностью.

Важно помнить, что паровой котел представляет собой сосуд под давлением, содержащий обжигающую горячую воду и пар температурой более 100°C, и его конструкция и эксплуатация регламентируются рядом сложных стандартов и правил.

Эти стандарты различаются следующим образом:

Местоположение — например, в Великобритании, Австралии и Новой Зеландии действуют отдельные стандарты. Различия между стандартами могут показаться небольшими, но иногда они могут быть весьма значительными.
С течением времени — Например, технологии меняются с огромной скоростью, а совершенствование возможностей оборудования вместе с частой корректировкой норм эксплуатации, требуемой соответствующими законодательными органами, приводит к повышению безопасности котельного оборудования.
Условия охраны окружающей среды. Многие правительства настаивают на все более жестком контроле, включая нормы выбросов и общую эффективность завода. Пользователи, которые решили проигнорировать эти (и ожидающие проверки средства), делают это с возрастающим риском наложения на них более строгих санкций.
Условия стоимости — Стоимость топлива постоянно растет, и организациям следует постоянно рассматривать альтернативные виды топлива для выработки пара и управление энергетическими отходами.

По причинам, перечисленным выше, пользователь должен подтвердить национальное, местное и действующее законодательство.

Целью этого модуля является предоставление проектировщику, оператору и обслуживающему персоналу котельной понимания соображений, необходимых при разработке котла и связанного с ним оборудования.

Современные паровые котлы бывают всех размеров, подходящие как для больших, так и для малых применений. Как правило, когда для удовлетворения спроса требуется более одного котла, становится экономически целесообразным размещать котельную в централизованном месте, поскольку затраты на установку и эксплуатацию могут быть значительно ниже, чем при децентрализованной установке.

Например, централизация предлагает следующие преимущества по сравнению с использованием рассредоточенных небольших котлов:

Более широкий выбор топлива и тарифа.
Идентичные котлы часто используются в централизованных котельных, что снижает потребность в запасных частях, инвентаре и затратах.
Рекуперация тепла легко реализуется для достижения максимальной отдачи.
Сокращение ручного надзора высвобождает рабочую силу для выполнения других обязанностей на объекте.
Экономичный подбор котельной для удовлетворения разнообразного спроса.
Выбросы выхлопных газов легче отслеживать и контролировать.
Протоколы безопасности и эффективности легче отслеживать и контролировать.

Топливо для котлов

В паровых котлах используются три наиболее распространенных вида топлива: уголь, нефть и газ. Однако в некоторых котлах наряду с электроэнергией для электродных котлов также используются промышленные или коммерческие отходы.

Уголь

Уголь — это общий термин для семейства твердых видов топлива с высоким содержанием углерода. В этом семействе есть несколько типов углей, каждый из которых связан со стадиями образования угля и количеством углерода. Эти этапы:

Торф.
Угли бурые или бурые.
Битум.
Полубитумный.
Антрацит.

Битуминозные и антрацитовые типы, как правило, используются в качестве котельного топлива.

В Великобритании использование кускового угля для топки котлов с кожухом сокращается. Для этого есть ряд причин, в том числе:

Доступность и стоимость — Поскольку многие угольные пласты истощаются, в Великобритании добывается меньше угля, чем раньше, и следует ожидать, что его снижение продолжится.

Скорость реакции на изменение нагрузки — При использовании кускового угля существует значительный временной лаг между:

Возникновение потребности в тепле.
Загрузка угля в котел.
Зажигание угля.
Пар вырабатывается для удовлетворения спроса.

Чтобы преодолеть эту задержку, котлы, предназначенные для сжигания угля, должны содержать больше воды при температуре насыщения, чтобы обеспечить запас энергии для покрытия этого временного запаздывания. Это, в свою очередь, означает, что котлы больше по размеру и, следовательно, дороже по стоимости покупки и занимают больше места для производства ценной продукции.

Зола — Зола образуется при сжигании угля.

Удаление золы может быть затруднительным, обычно это связано с ручным вмешательством и уменьшением количества пара, доступного во время удаления золы. Затем пепел необходимо утилизировать, что само по себе может быть дорогостоящим.

Складское оборудование — Существует ряд различных устройств, включая шаговые кочегарки, разбрызгиватели и кочегарки с цепной решеткой. Общей темой является то, что все они нуждаются в существенном обслуживании.

Выбросы — Уголь содержит в среднем 1,5% серы (S) по весу, но этот уровень может достигать 3% в зависимости от того, где был добыт уголь.

Во время процесса сгорания :

Сера соединяется с кислородом (O2) из воздуха с образованием SO2 или SO3.
Водород (H) из топлива будет соединяться с кислородом (O2) из воздуха с образованием воды (h3O).

После завершения процесса горения SO3 соединяется с водой (h3O) с образованием серной кислоты (h3SO4), которая может конденсироваться в дымоходе, вызывая коррозию, если не поддерживается правильная температура дымохода. В качестве альтернативы он уносится в атмосферу с дымовыми газами. Эта серная кислота возвращается на землю с дождем, вызывая:

Повреждение каркаса зданий.
Ущерб и повреждение растений и растительности.

Зола, образующаяся при сжигании угля, легкая, и часть ее неизбежно будет уноситься с выхлопными газами в дымовую трубу и выбрасываться в виде твердых частиц в окружающую среду.

Однако уголь по-прежнему используется для топки многих очень больших водотрубных котлов на электростанциях.

Из-за большого масштаба этих операций разработка решений упомянутых выше проблем становится экономически выгодной, и может также возникнуть давление со стороны правительства с целью использования топлива отечественного производства для национальной безопасности электроснабжения.

Уголь, используемый на электростанциях, измельчается до очень мелкого порошка, обычно называемого «пылевидным топливом» и обычно обозначаемого аббревиатурой «пф».
Небольшой размер частиц pf означает, что его отношение площади поверхности к объему значительно увеличивается, что делает сгорание очень быстрым и устраняет проблему скорости отклика, возникающую при использовании кускового угля.
Небольшой размер частиц также означает, что пф очень легко течет, почти как жидкость, и вводится в топку котла через горелки, исключая кочегары, используемые с кусковым углем.
Для дальнейшего повышения гибкости и снижения мощности котла вокруг стен и крыши котла может быть установлено 30+ горелок, каждая из которых может управляться независимо для увеличения или уменьшения тепла в определенной области топки. Например, для регулирования температуры пара, выходящего из пароперегревателя.

По качеству выбрасываемых в атмосферу газов:

Котловые газы будут направляться через электрофильтр, в котором электрически заряженные пластины притягивают золу и другие частицы, удаляя их из газового потока.
Сернистый материал будет удален в газоочистителе.
Окончательный выброс в окружающую среду высокого качества.

При сжигании 1 кг угля можно получить около 8 кг пара.

Нефть

Масло для котельного топлива создается из остатка, полученного из сырой нефти после ее перегонки для получения более легких масел, таких как бензин, парафин, керосин, дизельное топливо или газойль. Доступны различные марки, каждая из которых подходит для котлов разной мощности; оценки следующие:

Класс D — Дизельное топливо или газойль.
Класс E — Легкое жидкое топливо.
Класс F — Среднее жидкое топливо.
Класс G — Тяжелое жидкое топливо.

Нефть начала конкурировать с углем в качестве предпочтительного топлива для котлов в Великобритании в 1950-х годах. Частично это произошло из-за того, что тогдашнее Министерство топлива и энергетики спонсировало исследования по улучшению котельной.

К преимуществам нефти перед углем относятся:

Более короткое время отклика между потребностью и требуемым количеством вырабатываемого пара.
Это означает, что в котловой воде должно храниться меньше энергии. Следовательно, котел мог бы быть меньше, излучая меньше тепла в окружающую среду, с последующим повышением эффективности.
Меньший размер также означал, что котел занимал меньше производственной площади.
Механические кочегары были устранены, что снизило объем работ по техническому обслуживанию.

Масло

содержит только следы золы, что практически устраняет проблему обращения с золой и ее удаления.
Устранены трудности с приемкой, хранением и транспортировкой угля.

Приблизительно 15 кг пара можно получить из 1 кг масла или 14 кг пара из 1 литра масла.

Газ

Газ – это вид котельного топлива, который легко сгорает с очень небольшим избытком воздуха. Топливные газы доступны в двух различных формах:

Природный газ — это газ, который был добыт (естественным образом) под землей. Он используется в естественном состоянии (за исключением удаления примесей) и содержит большое количество метана.
Сжиженные нефтяные газы (СУГ) — это газы, которые получают при переработке нефти и затем хранят под давлением в жидком состоянии до использования. Наиболее распространенными формами СНГ являются пропан и бутан.

В конце 1960-х наличие природного газа (например, из Северного моря) привело к дальнейшему развитию котлов.

К преимуществам сжигания газа перед сжиганием мазута относятся:

Хранение топлива не проблема; газ подается прямо в котельную.
В природном газе присутствуют только следы серы, а это означает, что количество серной кислоты в дымовых газах практически равно нулю.

Приблизительно 42 кг пара можно произвести из 1 Терм газа (эквивалентно 105,5 МДж) для котла на 10 бар изб. при общем рабочем КПД 80%.

Отходы как основное топливо

Есть два аспекта:

Отходы — Здесь отходы сжигаются для получения тепла, которое используется для производства пара.

Мотивы могут включать безопасную и надлежащую утилизацию опасных материалов. Хорошим примером может быть больница:

В этих обстоятельствах может оказаться, что надлежащее и полное сжигание отходов затруднено, что требует сложных горелок, контроля соотношения воздуха и мониторинга выбросов, особенно твердых частиц. Стоимость такой утилизации может быть высокой, и только часть стоимости возмещается за счет использования тепла, вырабатываемого для производства пара. Однако общая экономическая сторона схемы, принимая во внимание стоимость удаления отходов другими способами, может быть привлекательной.
Использование отходов в качестве топлива может включать экономическую утилизацию горючих отходов технологического процесса. Примеры включают кору, снятую с древесины на бумажных фабриках, стебли (багассу) на фабриках по производству сахарного тростника, а иногда даже подстилку с птицефермы. Процесс сжигания снова будет довольно сложным, но общая экономия затрат на утилизацию отходов и производство пара для других целей на месте может сделать такие схемы привлекательными.

Отходящее тепло — , горячие газы от процесса, такого как плавильная печь, могут быть направлены через котел с целью повышения эффективности установки. Системы этого типа различаются по уровню сложности в зависимости от потребности в паре на предприятии. Если технологический спрос на пар отсутствует, пар можно перегреть, а затем использовать для выработки электроэнергии.

Этот тип технологии становится популярным на теплоэлектростанциях (ТЭЦ):

Газовая турбина приводит в действие генератор переменного тока для производства электроэнергии.
Горячие (обычно 500 °C) выхлопные газы турбины направляются в котел, который производит насыщенный пар для использования на установке.

Этот тип установки обеспечивает очень высокую эффективность. Другие преимущества могут включать в себя либо надежность электроснабжения на месте, либо возможность продавать электроэнергию по наценке национальному поставщику электроэнергии.

Какое топливо использовать?

Очевидно, что выбор топлива очень важен, так как он оказывает значительное влияние на стоимость и гибкость котельной установки. Факторы, которые необходимо учитывать, включают:
• Стоимость топлива. Для целей сравнения стоимость топлива, вероятно, удобнее всего выражать в фунтах стерлингов/кг произведенного пара.
• Стоимость топочного оборудования — Стоимость горелки (горелок) и сопутствующего оборудования в соответствии с выбранным топливом (топливами) и стандартами выбросов, которые необходимо соблюдать.

Надежность поставок

Каковы последствия отсутствия пара для установки? Газ, например, может быть доступен по выгодным тарифам при условии, что можно принять бесперебойную подачу. Это означает, что газовая компания будет поставлять топливо, пока у них есть излишки. Однако, если спрос на топливо приблизится к пределам предложения, возможно, из-за сезонных колебаний, тогда предложение может быть сокращено, возможно, в очень короткие сроки.

В качестве альтернативы пользователи котлов могут выбрать двухтопливные горелки, которые могут работать на газе, когда он доступен по более низкому тарифу, но иметь возможность переключаться на сжигание жидкого топлива, когда газ недоступен. Двухтопливная установка, очевидно, является более дорогим капитальным вариантом, и вероятность того, что газ будет недоступен, может быть небольшой. Однако стоимость простоя установки из-за отсутствия пара обычно значительно превышает дополнительные затраты.

Хранение топлива

Это не проблема при использовании основного источника газа, за исключением случаев, когда используется двухтопливная система.

Однако это становится все более серьезной проблемой при использовании баллонного газа, легких нефтепродуктов, тяжелых нефтепродуктов и твердого топлива.

Вопросы включают:

Сколько хранить и где.
Как безопасно хранить легковоспламеняющиеся материалы.
Сколько стоит поддерживать температуру тяжелых масел, чтобы они имели подходящую вязкость для оборудования.
Как точно измерить расход топлива.
Учет потерь при хранении.

Конструкция котла

Изготовитель котла должен знать, какое топливо будет использоваться при проектировании котла. Это связано с тем, что разные виды топлива дают разные температуры пламени и характеристики горения.

Например:

Масло производит светящееся пламя, и большая часть тепла передается излучением внутри печи.
Газ производит прозрачное голубое пламя, а меньшая часть тепла передается излучением внутри печи.

В котле, предназначенном только для работы на жидком топливе, замена топлива на газ может привести к попаданию газов с более высокой температурой в первый проход дымогарных труб, что вызовет дополнительные термические напряжения и приведет к преждевременному выходу котла из строя.

Типы котлов

Задачи котла:

Максимально эффективное высвобождение энергии топлива.
Чтобы передать высвобожденную энергию воде и максимально эффективно вырабатывать пар.
Для отделения пара от воды, готовой к отправке на завод, где энергия может передаваться в процесс максимально эффективно.

Разработан ряд различных типов котлов, подходящих для различных применений пара.

Начало страницы

Далее — Котлы Shell

Как упаковать котел с помощью шкафа Метод ИКЕА — стильный чехол

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Джо Лемосом)

Подпишитесь на нашу рассылку

Благодарим вас за регистрацию в Realhomes. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Котлы, как бы хорошо они ни обогревали наши дома, на вид они не красивы. Следовательно, выбор коробки в бойлере может быть мудрым шагом. Когда в 1900-х годах стало популярным центральное отопление, котлы по всей стране стали добавлять к зданиям, которые никогда не предназначались для их размещения. Это означало, что новые котлы были втиснуты везде, где они могли быть, часто на кухнях, в ванных комнатах или даже в спальнях.

Во многих старых домах часто можно увидеть бойлеры на видном месте в комнатах. Когда мы купили наш 1930-х годов в Манчестере в 2019 году шкаф для бойлера находился в углу кухни. Он был большим, неприглядным и доминировал над всем пространством. Крышка сервисного обслуживания была ослаблена, и предыдущий владелец попытался немного привести ее в порядок, сделав люк перед трубами, выходящими сверху и снизу котла. Я знал, что это должно быть спрятано, потому что я не мог смотреть на это!

Можно ли упаковать в бойлер?

Можно. Мы ненадолго подумали о переносе места расположения котла, но не хотели платить за замену котла, а места для его перемещения были ограничены. Мы решили переместить нашу кухню в другую комнату и повторно использовать существующую кухню в качестве подсобного помещения, поэтому мы были очень рады оставить там бойлер. Поэтому я начал изучать подход «сделай сам». Есть несколько соображений безопасности, которые необходимо учитывать, например, пространство вокруг котла для вентиляции, и вам необходимо иметь легкий доступ к котлу также для любого ремонта. По данным Hunsbury Heating , «между верхней частью шкафа и верхней частью котла должен быть зазор в 300 мм». И «Между шкафом и основанием котла должен быть зазор 100 мм».

Так что мы взяли это на заметку при разработке дизайна.

Как упаковать в котел?

Размеры большинства современных бойлеров теперь позволяют разместить их в стандартном кухонном шкафу, поэтому я решил поместить наш в самодельный кухонный шкаф. Я использовал шкаф IKEA Method (открывается в новой вкладке), так как остальная часть подсобного помещения была построена с использованием их системы кухонных шкафов, и они являются доступным и качественным вариантом.

Другим отличным вариантом было то, что вы можете легко установить любой из множества вариантов дверцы шкафа в ИКЕА, которые просты в установке. Трубопровод в верхней и нижней части котла довольно заметен, а часть кирпичной кладки была обнажена, поэтому я пошел с высоким шкафом, чтобы скрыть все это.

Для самостоятельной установки котла вам потребуется:

Кухонный шкаф новый/б/у – мы использовали Ikea Metod Шкаф
Дверца шкафа, мы использовали Ikea Veddinge Door tab)
Дверные петли – мы также использовали петли Ikea (открывается в новой вкладке)
Дверные ручки на выбор – мы выбрали дверную ручку B&Q (открывается в новой вкладке)
Строительная древесина и крепеж

1. Измерьте шкаф

При выборе размера шкафа необходимо оставить достаточный зазор сверху и снизу, рекомендованное расстояние указано в руководстве производителя, однако для современных котлов оно довольно мало.

Не забудьте принять во внимание все трубопроводы, так как вы можете захотеть скрыть и их, и помните, что вы хотите убедиться, что у вас также достаточно места для обслуживания и достаточной вентиляции.

(Изображение предоставлено Джо Лемосом)

Я использовал нижний шкаф размером 60x37x200 см, который немного меньше, чем обычный шкаф, но все же достаточно места для размещения котла. Шкаф был слишком высоким для того, что мне было нужно, поэтому мне пришлось урезать его до нужного размера. В ИКЕА есть много разных размеров шкафов на выбор, поэтому, надеюсь, вы сможете купить шкаф нужного размера. Если вы обрезаете шкаф по размеру, я бы порекомендовал сделать его размером с одну из их стандартных дверей, это значительно упрощает установку двери, поскольку петли будут идеально сочетаться со шкафом. Мне нужно было 135 см высоты, чтобы накрыть котел, поэтому я обрезал шкаф на 140 см, что позволило мне использовать стандартную дверь Ikea 140×60 см.

2. Обрежьте ваши шкафы до размера

Чтобы обеспечить чистый срез без сколов шпона, я рекомендую наклеить малярную ленту на секцию, которую вы планируете вырезать. При разрезании шкафа у вас останется необработанный край, поэтому убедитесь, что он находится в месте, которое вы не можете видеть, то есть над котлом вне поля зрения. Я вырезал с помощью лобзика и убедился, что он квадратный, прикрепив прямой кусок дерева к корпусу, чтобы направлять мой лобзик. Это можно сделать и с помощью ручной пилы или циркулярной пилы.

(Изображение предоставлено Джо Лемосом)

В Ikea есть действительно четкие инструкции по сборке и установке шкафов, которым легко следовать. Если вам нужно изменить свой шкаф, как у нас, подумайте, как вы собираетесь повесить свой шкаф на стену. Для нас это было немного проще, так как под котлом было много трубопроводов, и было проще установить новый шкаф поверх столешницы, удерживаемой скобами. Я прикрепил его к стене сзади и к шкафам справа, прикрепив строительный брус к стене и привинтив шкаф к строительному брусу. Удобство использования строительного бруса в том, что его можно было установить заранее, а значит, выровнять стены, чтобы шкаф получился квадратным.

(Изображение предоставлено Джо Лемосом)

3. Прикрепите дверь

Когда шкаф был на месте, я прикрепил дверь IKEA Veddinge белого цвета. Двери довольно легко установить, так как у Ikea есть система петель, которая обеспечивает правильное подвешивание дверей.

(Изображение предоставлено Джо Лемосом)

Больше всего мне нравится в этом шкафу то, что под бойлером было достаточно места, чтобы мы могли спрятать микроволновую печь.

(Изображение предоставлено Джо Лемосом)

Наконец-то я добавил маленькую латунную ручку, чтобы соответствовать остальным в подсобном помещении. И нам нравится результат!

(Изображение предоставлено Джо Лемосом)

Сколько стоит упаковать в бойлер?

Самостоятельная работа определенно сэкономит нам немного денег. Вот разбивка того, что мы потратили в общей сложности:

Шкаф Ikea Method 60x37x200cm — 52£
Ikea Veddinge Door 60×140 — £18
Петли Ikea (открывается в новой вкладке) — 6 фунтов стерлингов
Дверная ручка B&Q (открывается в новой вкладке) — 2,50 фунта стерлингов
Строительная древесина и крепеж — 5 фунтов стерлингов

Итого: 83,50 фунта стерлингов

Джо Лемос — мастер-сделай сам и декоратор, который ведет хронику своих проектов в популярном аккаунте в Instagram @two.
