Как устроен холодильник (19 фото) » Триникси
Это чудо бытовой техники есть у каждого на кухне. Мы просто пользуемся им и никогда не задумывались, а почему в нём холодно? Я хочу вам наглядно показать принцип работы и устройство холодильника, а так же его родного брата — бытового кондиционера. За одно расскажу как работают холодильные витрины в супермаркетах.
И так начнем. Сердце холодильника и кондиционера — это компрессор. Устройство, которое занимается перекачкой хладагента внутри системы.
Вот этот «черный ящик» и есть основной агрегат холодильной установки. Компрессор кондиционера от него мало чем отличается.
1
Хладагент — он же фреон, имеет множество модификаций. В настоящее время в бытовых холодильниках используется R600a, а в кондиционерах R410a.

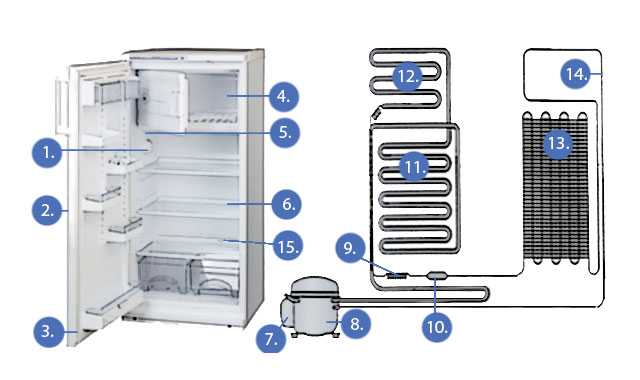

На этой схеме наглядно показан принцип работы холодильной установки. Стрелочки показывают направление движения фреона в системе.
2
Наверняка каждый из вас когда-то трогал черную решетку сзади у холодильника — она называется конденсатор (3). Во время работы компрессора(1) он будет всегда горячим — там находится газообразный фреон под довольно высоким давлением. Компрессор бытового холодильника может накачать до 12 атмосфер.
Вот здесь фреон будет охлаждаться и превращаться в жидкость, чтобы потом через специальную трубку попасть в испаритель. Назначение конденсатора — собрать фреон под высоким давлением, охладить его и превратить в жидкость.
3
На выходе из конденсатора фреон пройдет через специальный фильтр. Фильтр имеет наполнитель из специального силикагеля, который задерживает влагу и механические примеси. Срок службы наполнителя достаточный, чтобы холодильник проработал несколько лет.
4
А если холодильник перестал работать — одной из причин может быть неисправный фильтр. Он попросту перестает выполнять свою функцию и забивается металлическими опилками от износа компрессора или подгоревшим маслом.
После фильтра начинается самое интересное. Фреон попадает в капиллярную трубку и начинает терять давление. Одновременно он начинает ЗАКИПАТЬ! Это происходит из-за особенностей фреона — у него ОТРИЦАТЕЛЬНАЯ температура кипения! Например, у фреона R404а — это МИНУС 47градусов.
5
Полученная на выходе из капиллярки паро-жидкостная смесь поступает в испаритель. Этот процесс называется дросселяция — резкий перепад давления через малое сечение капиллярной трубки. Они могут быть диаметром от 1,5мм до 0,3мм и длина трубки зависит от модификации фреона и типа компрессора.
Дальше — испаритель. Выглядеть он может по разному. В старых моделях — это морозильная камера (как на картинке). В новых моделях испаритель спрятан в задней стенке и обдувается вентиляторами (система No Frost). Поэтому современные холодильник практически не требуют разморозки.
6
В испарителе фреон будет кипеть, пока полностью не превратится в пар. При этом он забирает тепло из камеры холодильника, охлаждая находящиеся там продукты. А дальше фреон ждет снова компрессор, который запустит его по кругу: конденсатор-фильтр-капиллярка-испаритель.
Чтобы компрессор не сгорел и в вашем холодильнике была нужная вам температура в нем имеется вот такое устройство. Это термореле, которое отключает компрессор по достижении заданной температуры.
7
Знакомая штучка? Это всем известный бытовой кондиционер. Но если быть точным — то это только его внутренний блок, который размещен в квартире. Это — испаритель (по аналогии с холодильником). То есть в данном случае помещение и будет являться холодильной камерой.
8
А это наружный блок, в котором собственно находится компрессор и конденсатор. А управляете всем этим хозяйством вы, посредством пульта. Во внутреннем блоке находится система распределения воздушных потоков и вентилятор. В наружном блоке — еще один вентилятор и электронный блок управления компрессором.
9
Вот собственно и всё про бытовой холодильник и кондиционер.
Но есть еще и «супер-холодильник» — система выносного холода.
Все мы ходим в магазины и видели там длинные ряды витрин. Все они работают от централизованной системы выносного холода, поэтому вы никогда не увидите у них привычные черные решетки (как у домашнего холодильника).
10
агрегат — компрессорный блок и конденсатор, находится вне торгового зала. А вся система спрятана от посторонних глаз.
В отличие от бытовых холодильников — это уже целая компрессорная станция. И таких должно быть две. Зачем? Ответ очень прост — есть два вида продукции: охлажденная и замороженная. Так вот для каждого вида продукции и устанавливают свою централь с компрессорной группой и конденсатором
11
Для компрессоров строится специальное помещение в подсобке магазина и попасть туда может только обслуживающий персонал (механик по холодильному оборудованию) организации, которая занимается обслуживанием и ремонтом такого оборудования.
Так как холодильная централь имеет много потребителей (витрин), то и фреона требуется достаточно много. А «излишки» собираются в ресивер. Вот он на картинке — вертикальный бочонок черного цвета. Ресивер стабилизирует количество фреона в системе и «хранит» неиспользуемый.
12
Фильтр в таких системах будет посерьезней, чем у бытового агрегата и ставится в каждой витрине. Увидеть устройство витрины вам не позволят декоративные накладки и полки. Но в принципе оно мало чем будет отличаться от системы NoFrost
13

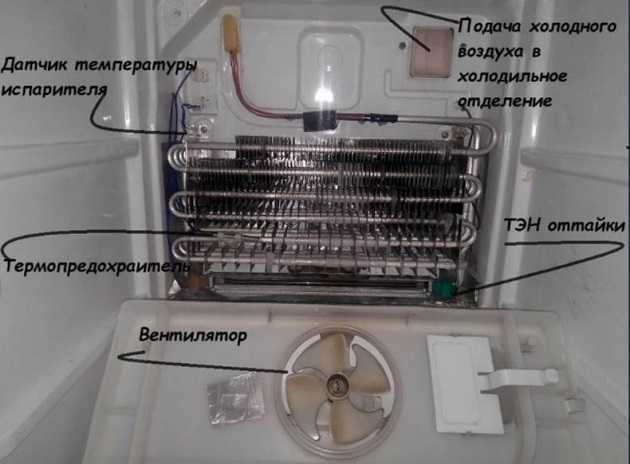

Это испаритель промышленного холодильника. Примерно то же самое находится внутри задней стенки холодильника NoFrost. Плюс к этому еще и мощные вентиляторы, которые выдувают холодный воздух в охлаждаемую камеру. За счет конвекции испаритель практически не успевает обмерзать и почти не требует разморозки.
14
За режимом оттайки следит электроника с помощью температурных датчиков. Вот он — тонкий черный проводок с «капелькой» в самом верху. И если система работает правильно — испаритель будет оставаться чистым.
Это основное отличие магазинной витрины — ТРВ (терморегулирующий вентиль). Он заменяет в витрине капиллярную трубку и отвечает за количество фреона, поступающее в испаритель витрины.
15
Проходя мимо витрин можно заметить вот такие электронные табло. Это микропроцессор, который управляет температурным режимом. Он намного точнее, чем термореле в бытовом холодильнике, и имеет несколько настраиваемых функций.
16
А этот непонятный прибор — соленоидный клапан. Он необходим для перекрытия подачи фреона в испаритель витрины, когда процессор дает команду на оттайку. Увидеть его так же невозможно, потому что он спрятан под самой нижней полкой витрины и находится рядом с испарителем.
17
Наверное многие замечали вот такие устройства возле крупных магазинов? Это и есть конденсатор установки выносного холода. И чем больше в магазине витрин — тем больше будет конденсатор. Соответственно и количество фреона в таких системах измеряется уже десятками килограмм.
18
Так же система выносного холода имеет еще много разных устройств от механических до электронных, которые помогают ей стабильно работать в любое время года. А «самое главное устройство» — это грамотный механик-холодильщик, который сумеет настроить систему на правильный режим работы и будет поддерживать её работоспособность в течение всего срока эксплуатации.
Теперь вы знаете, как работают холодильник, кондиционер и витрины в магазинах.
19
Чистка конденсатора холодильника: поэтапная инструкция
Автор Людмила Алексеевна На чтение 5 мин. Просмотров 9.1k. Опубликовано
Чистота на кухне – предмет законной гордости хозяев. Приятно, когда все видимые поверхности сияют блеском. Куда реже в список домашних дел попадает чистка конденсатора холодильника. Разберемся, для чего это нужно, и как правильно очищать заднюю сторону прибора.
Содержание
- Как помыть холодильник сзади
- Чистка конденсатора
- Отмывание задней решетки
- Чистка вентилятора от пыли
- Мойка задней стенки
В заводской инструкции любого холодильного устройства найдется фраза о том, что мыть холодильник сзади следует 1-2 раза в году. Дело не только в стремлении к чистоте.
Регулярная чистка конденсатора холодильника, освобождение вентилятора от пелены слежавшейся пыли – важные элементы долговечности всей установки.
Чистка конденсатора
Конденсатор – это сложная система согнутых в U-образную форму тонких трубок, спаянных в единый змеевик черного цвета. Узел предназначен для того, чтобы рассеивать в окружающий воздух излишек тепла. Главная характеристика, которая от него требуется, – способность излучать как можно больше тепла. Любое загрязнение на поверхностях теплообменника ухудшает качество работы, вплоть до полного прекращения, если налипшая пыль спрессовалась в войлочную «шубу» и не пропускает воздух.
Чтобы качественно почистить холодильник сзади от пыли, его нужно развернуть, открыв доступ к задней стенке. За сохранность продуктов можно не бояться – вся работа займет не больше 15-20 минут, и дверцы останутся закрытыми. Это касается случаев, когда проводится только чистка конденсатора холодильника без размораживания.
В зависимости от модели и года выпуска, испаритель будет находиться или непосредственно на стенке, или внизу возле компрессора. Тогда нужно будет снять защитную крышку, открутив несколько винтов. Нижнее расположение компрессора предполагает, что рядом с ним стоит вентилятор, принудительно создающий поток воздуха, забирая его через щели в крышке.
Последовательность работы:
- Отключите холодильник от электросети.
- Освободите доступ к радиаторной решетке кулера, при необходимости снимите ограждающие панели корпуса.
- Постарайтесь почистить конденсатор холодильника, используя пылесос с узкой щелевой насадкой, проникающей в узкие места.
- Используйте щетку с длинной жесткой щетиной, чтобы смести те остатки грязи и жира, которые не удалось собрать. Удобно работать, держа щетку одной рукой, а другой подносить шланг пылесоса к обрабатываемому участку.
- Если в особо сложных узких местах не получилось собрать всю грязь щеткой, используйте деревянную или пластмассовую (не металлическую) линейку, чтобы проникнуть в недоступные места.
- У старых приборов на поверхности теплообменных трубок может образоваться липкий налет из-за того, что масло в компрессоре через появившиеся микротрещины под давлением просачивается наружу и загрязняет детали. Чтобы промыть конденсатор холодильника от старого масла, используйте бытовые средства для мытья посуды. Более агрессивную химию, способную нанести вред трубкам радиатора, применять не следует.
- Перед включением прибора в сеть убедитесь, что на поверхностях нет остатков влаги, моющих средств. При необходимости просушите феном или дайте высохнуть самостоятельно.
Главная ошибка, которую нельзя совершать, – это повреждение хрупких трубок конденсатора механически либо слишком едкой химией.
Отмывание задней решетки
В старых моделях конденсатор выглядит как черный змеевик на задней стенке холодильного шкафа. Действует по принципу свободной циркуляции: принудительный нагнетатель отсутствует, принявший тепло воздух естественным путем поднимается, освобождая место прохладному.
Чтобы помыть решетку холодильника сзади в старых моделях, используйте тот же пылесос, но здесь нет поблизости электрических проводов и контактов. Поэтому после сбора пыли промойте трубки умеренным количеством воды с моющим средством. Делайте это бережно, не повреждая их. Некоторые хозяйки, чтобы почистить решетку холодильника, приспособили кухонный ершик для бутылок. Это тоже удобно.
Чистка вентилятора от пыли
По словам профессиональных ремонтников, засорение нагнетательного вентилятора в моторном отсеке – одна из самых частых неисправностей, что встречаются им в работе. Причина очевидна: практически у всех моделей компрессорное отделение находится внизу вблизи пола. Мощный подсос воздуха лопастями затягивает внутрь всю пыль и мусор. Особенно быстро засоряется вентилятор, когда в доме живут кошки или собаки. Шерсть линяющего питомца забьет все отверстия в конденсаторе и заклинит вращение лопастей.
С неработающим обдувом фреон в трубках системы не отдаст излишек тепла, эффективность цикла заметно снизится. Компрессор перестанет выключаться. Долго так работать он не сможет, перегреется, износится и выйдет из строя. Пренебрежение хозяев элементарным уходом за своей кухонной техникой окончится дорогим ремонтом (цена замены компрессора с работой – около трети стоимости нового холодильника).
Часто достаточно просто почистить от пыли вентилятор холодильника LG, Electrolux, Liebherr или другой марки, чтобы избежать перегорания двигателя компрессора спустя месяц-другой. Для чистки снимите защитную крышку компрессорного отсека, открывая доступ к лопаткам вентилятора, и соберите все ненужное пылесосом. При необходимости воспользуйтесь жесткой щеткой.
Жидкие моющие средства не применяйте, поскольку в отсеке много электрических проводов, контактов и деталей, для которых попадание влаги или химии вредно.
Мойка задней стенки
Качественная капитальная уборка со снятием защитных панелей и обслуживанием агрегатов холодильной установки выглядит слишком сложной процедурой. Не всегда на нее найдется достаточно времени. Но даже если просто почистить заднюю стенку холодильника от пыли, уделив внимание вентиляционным отверстиям, получится избежать будущих проблем с забитым шерстью вентилятором моторного отсека.
Когда конденсаторная решетка спрятана под декоративным листом с прорезями для прохода воздуха, эту панель тоже надо содержать в чистоте. Чтобы отмыть заднюю стенку холодильника, можно взять любое моющее средство для бытовой техники, которое не очень сильно пенится. Попадание пены, как и влаги, внутрь моторного отсека способно вызвать замыкание реле автоматики или коррозию электрических клемм.
Можно ли поставить холодильник рядом со стеной?
Среди многих соображений, которые вам необходимо принять во внимание перед покупкой нового холодильника, размер является одним из самых важных. Многим крупным бытовым приборам требуется достаточный зазор и тщательное размещение для повышения производительности, безопасности и эффективности, поэтому перед покупкой важно учитывать расстояние между устройством и стеной. Если вам интересно, сколько места вам нужно оставить между холодильником и стеной, вы можете рассчитывать на компетентных экспертов Mr. Appliance® для получения наилучшего совета и быстрого и надежного ремонта устройства.
Зачем мне оставлять место между холодильником и стеной?
За последние несколько десятилетий дизайн и технология холодильников претерпели изменения, и одним из наиболее значительных изменений стало перемещение змеевиков с задней части холодильника на основание. Заднее размещение обеспечивает более естественное расстояние между теплообменниками и стеной, что способствует циркуляции воздуха и позволяет рассеивать генерируемое тепло, но в новой конфигурации размещение холодильника рядом со стенами, которые находятся слишком близко друг к другу, может препятствовать потоку воздуха и предотвращают охлаждение нагретых змеевиков.
Без надлежащей вентиляции холодильник может перегреться, а в работе устройства могут проявиться немедленные симптомы или медленно ухудшаться с течением времени, что может включать:
- Недостаточное охлаждение
- Необычная или громкая работа
- Чрезмерный рост затрат на электроэнергию
- Проблемы или отказ конденсатора или компрессора
- Отказ системы
- Частые ремонты
- И многое другое
Насколько близко можно ставить холодильник к стене?
Современные холодильники крупнее своих предшественников из-за потребности в большей вместимости, возможности установки рядом друг с другом и увеличения пространства морозильной камеры сверху или снизу. В старых домах новые приборы могут больше не вписываться в существующие проемы или оставлять вокруг себя столько места, сколько в более ранних моделях. Чтобы обеспечить достаточную вентиляцию компрессора, измерьте холодильник, учитывая следующее:
- Боковой зазор – Запланируйте зазор от половины дюйма до одного дюйма с обеих сторон устройства.
- Задний зазор — Оставьте от одного до двух дюймов свободного пространства сзади холодильника для надлежащего воздушного потока.
- Верхний зазор – Убедитесь, что сверху устройства имеется зазор от половины до одного дюйма.
Советы по продлению срока службы вашего холодильника
Эти советы помогут вам увеличить эффективность вашего прибора, снизить энергопотребление холодильника и избежать большинства капитальных ремонтов:
- Держись подальше. Не ставьте холодильник рядом с плитой или посудомоечной машиной, а также под прямыми солнечными лучами, так как дополнительное тепло может заставить его работать интенсивнее и сократить срок службы компонентов.
- Регулярно очищайте. Регулярно очищайте уплотнения и внутреннюю часть и каждый месяц пылесосьте переднюю решетку устройства для удаления пыли, шерсти домашних животных и мусора.
- Расхламление. Равномерно распределите продукты внутри, чтобы обеспечить надлежащую циркуляцию воздуха.
- Отрегулируйте температуру. Оптимальный температурный диапазон для работы и эффективности холодильника составляет от 60 до 80 градусов.
- Наймите профессионала. При первых признаках проблемы вызывайте специалистов Mr. Appliance для проведения экспертной диагностики и ремонта холодильника.
Ваш холодильник — не единственный прибор, которому нужно пространство для дыхания. Повысьте безопасность и эффективность работы вашего обогревателя с помощью этих советов от команды специалистов по отоплению и кондиционированию воздуха нашего соседнего бренда Aire Serv®. Вы можете доверить ремонт бытовой техники опытным специалистам Mr. Appliance, которые обслуживают все марки, типы, марки и модели холодильников. Позвоните нам по телефону (888) 998-2011, чтобы назначить встречу или связаться с нами онлайн сегодня!
