Нужен ли провод земля для выключателя. Нужно ли заземлять люстру

Двухклавишный выключатель чаще всего используется в квартирах для подключения люстр (на фото изображена 5-рожковая), а также точечных светильников, размещаемых на потолке. При помощи двухклавишного выключателя можно производить управление освещением максимум двух групп. Одна клавиша управляет одной группой лампочек или точечных светильников, а вторая – другой.

Существуют также четырехсторонние, пятисторонние и газиллионные схемы! Эти схемы разработаны с использованием переключателей, известных как 4-позиционные переключатели между двумя 3-ходовыми переключателями. Сердцем трехходовой цепи является трехпозиционный переключатель. В отличие от обычного настенного выключателя, трехпозиционный переключатель имеет три активных контакта.

Хотя наш график показывает общий терминал в определенной позиции, факт в том, что он может быть любым терминалом на вашем индивидуальном коммутаторе. Иногда сложнее всего это идентифицировать его. Общая клемма является одним из трех электрически активных терминалов на трехходовом переключателе. Общий терминал — это «мост» между источником питания и нагрузкой. Имея это в виду, провод, который крепится к общей клемме, представляет собой либо горячий провод от основной платы, либо ведет к нагрузке.

Стоит отметить, что количество лампочек или точечных светильников во всех группах может варьировать от одной до восьми и более (в зависимости от желания и от схемы подключения). Давайте подробнее ознакомимся с тем, как правильно подключить (расключить — термин электриков) двухклавишный выключатель в частном доме или квартире с разными системами заземления. Стоит отметить, что подключение самого выключателя не отличается, но есть небольшая разница в распределительных коробках.

Путешественники — это два провода, соединяющие два трехходовых переключателя. Для этого есть здравый смысл. Если один из переключателей не прошел, сколько еще может продлиться второй? Кроме того, это тяжелая задача, чтобы определить, какой из двух коммутаторов стал дефектным. Поэтому в конечном итоге вам нужно потратить несколько дополнительных долларов на вознаграждение, которое будет длиться годами или даже десятилетиями!

Как только вы обнаружите общий терминал, замена неисправного коммутатора проста

Оставшиеся два изолированных провода затем присоединяются к остальным терминалам. В зависимости от проводки в вашем доме оголенный заземляющий провод крепится к клемме заземления на металлической раме монтажных ушей переключателя. Если вы подключаетесь к современным кодам, общий провод будет черным, и путешественники будут белый.

Необходимая подготовка

Начинать работу надо с изучения основ электрики. Для начала повторите правила электробезопасности. Затем поставьте достижимую цель. Это может быть подключение галогенной люстры или простой, с 1 рожком или несколькими, с заземлением или без, к однофазной или двухфазной проводке.

Определив цели, переходите к изучению инструкций по выбранному направлению. Электропроводка современных зданий сильно отличается от установленной в старых постройках. Количество кабелей на потолке для установки люстры, их назначение и способность мастера определить маркировку имеют значение для дальнейшей работы.

Провод заземления

Современные правила градостроения требуют наличия заземления во всех новых зданиях. Поэтому 3 конца кабеля на потолке не означают, что перед вами трехфазная сеть. 1 из них может быть заземлением, его тон – желто-зеленый.

Если на вашей люстре есть провод такого цвета, то он предназначен для заземления. При отсутствии на электроприборе подобного кабеля оголенное заземление на потолке надо тщательно изолировать. В противном случае может произойти короткое замыкание.

Фазы и ноль

Определившись с заземлением, уточняем назначение прочих проводов. Их может быть 2 или 3. Какой-то 1 из них – обязательно ноль, остальные 1 или 2 находятся под напряжением. Современные технологии облегчают труд электриков и помогают сразу отличить ноль от фазы. Контрастный цвет решает эту задачу. Но бывает, что проводка вся белая, тогда разбираться в ней придется самостоятельно.

В этом случае следует применить контрольное оборудование – индикаторную отвертку. При касании ей контакта с напряжением индикатор загорается сигнальным маячком. Предварительно проверьте, включен ли автомат на щитке электрообеспечения квартиры или дома.

Надежный способ определить фазы – это использование специального тестера. На приборе включите вольтметр, выставьте значение – не менее 220В. Затем, держа щупы за ручки, попеременно прикасайтесь к разным парам проводов. Будьте внимательны, чтобы случайно не дотронуться рукой до металлических частей щупа во избежание поражения электрическим током. Если стрелка не движется, значит найдены обе фазы, а третий провод – нулевой. При соединении щупа с ним прибор покажет 220В. Отметьте ноль цветной изолентой или маркером.


Нужно ли заземление на люстру? Как это делать?

При проектировании электросети квартиры и установке люстры необходимо учесть множество важных моментов и решить несколько вопросов. Один из них – это заземление. Такая операция применяется не так редко, и для каждого отдельного случая есть ответ с объяснением на вопрос о том, стоит ли заземлять люстру.

Что такое заземление

Прежде всего, стоит разобраться в том, что такое заземление. Научная формулировка ограничивается тем, что это процедура соединения какого-либо электроприбора к заземляющего устройства. На плане и в практике все выглядит довольно просто: «земля» (т.е. грунт) будет притягивать к себе электрический ток, снижая нагрузку сети.

Установка выключателя: одноклавишного, двухклавишного, с заземлением

Чтобы регулировать освещенность, включать и выключать осветительные приборы, используется выключатель. Вид у него может быть разный – стандартный клавишный вариант, в виде рычажка, в виде дистанционного пульта. Однако способ действия у всех конструкций одинаков, как и схема монтажа.

Содержание

  1. Разновидности и устройство выключателей
  2. Клавишный
  3. Кнопочный
  4. Диммер
  5. Поворотный
  6. Веревочный
  7. Сенсорный
  8. Акустический
  9. Дистанционный
  10. Проходной
  11. Перекрестный
  12. Подготовка к работе
  13. Техника безопасности
  14. Правила подключения и схемы
  15. Одноклавишный
  16. Двух- и трехклавишный
  17. Бесконтактный
  18. С подсветкой
  19. С заземлением

Разновидности и устройство выключателей

Выключатель – приспособление, предназначенное для замыкания и размыкания электрической цепи. Принцип действия прост: при нажатии на клавишу, кнопку или сенсор механизм соединяет контакты, тем самым обеспечивая протекание электрического тока, либо рассоединяет их, прекращая подачу электричества на контур.

Классифицируют выключатели по нескольким признакам, например, по действию устройства размыкания.

  • Поворотный – внутри выключателя размещается вращающийся контактный механизм. При изменении тумблера изменяется положение механизма, при этом он замыкает или размыкает контакты.
  • Кнопочный – то же самое происходит при нажатии на кнопку или клавишу.
  • Перекидной – механизм включает 3 пары контактов и перекидную пластину. При нажатии на клавишу пластина перекидывается с одной пары контактов на другую. Размыкания, как такого, здесь не происходит, а есть переключение с одной группы на другую.

На базе нескольких вариаций переключения разработано множество разновидностей устройства.

Сам

91. 55%

Вызывал электрика

2.82%

Частично сам

5.63%

Проголосовало: 142

Клавишный

Замыкание и размыкание контура происходит при нажатии на клавишу. Для обслуживания 1 линии выпускаются одноклавишные модели, для работы с 2, 3 группами осветительных приборов – трех- и двухклавишные.

Такие приборы просты, недороги, но не могут регулировать интенсивность освещения, только выключать поочередно группы лампочек.

Кнопочный

Механизм сходен с клавишным, но нажимать нужно на кнопку. Модели нередко дополняют светодиодной индикацией. Стоят выключатели немного дороже, так как их срок эксплуатации дольше.

Диммер

Выключатель с регулятором интенсивности. Комплектуется реостатом, который изменяет сопротивление цепи и таким образом силу тока в ней. Чем меньше сила тока, тем слабее горит лампочка.

Диммер экономит электроэнергию, прост в использовании. Некоторые модели даже самостоятельно отключаются, если в комнате никого нет. Устройство стоят больше, но главный их недостаток в другом: со светодиодными светильниками диммеры работают некорректно.

Поворотный

Декоративный вариант для интерьеров в стиле ретро. Замыкание производится поворотом рычага на 90 градусов.

Веревочный

Реализуется чаще в торшерах и настенных светильниках. Включают и отключают лампу, потянув за веревочку. При этом замыкаются контакты и светильник зажигается.

Сенсорный

Срабатывает от касания. Такое устройство служит намного дольше, так как в нем нет механических частей. Обычно выключатель оснащается дополнительными функциями: автоотключение, регулировка уровня освещенности.

Акустический

Срабатывает при подаче звукового сигнала определенной громкости. Обычно под этим подразумевается хлопок ладонями. Удобен тем, что не нужно искать выключатель в темноте – достаточно хлопнуть в ладоши, и комната освещается. Часто оснащается временным таймером. Минус: не всегда срабатывает при подаче сигнала.

Дистанционный

Модели с дистанционным управлением. Выключатель монтируется на стене, а управлять им можно с любого места в комнате. Плюс: механизм не нужно встраивать в стену или крепить саморезами, можно просто приклеить на скотч.

Проходной

2 устройства управляют одной и той же группой светильников. Такой вариант требуется в длинном глухом коридоре, большом проходном помещении. Если здесь стоит обычный выключатель, свет в коридоре или в комнате можно включить только на выходе, например, а затем нужно оставлять его включенным либо возвращаться и выключать его и передвигаться в темноте.

Пара проходных выключателей эту проблему решает. Свет можно включить, нажав на клавишу устройства на входе. И выключить, нажав на клавишу выключателя на выходе.

Перекрестный

Разновидность проходного, но рассчитанная на работу с одной группой светильников из трех и более точек. Такой вариант требуется в сложных случаях, когда коридором или проходными комнатами пользуются сразу несколько человек. В этом случае 2 или 3 проходных выключателя не могут предотвратить разрыв цепи, если одним и тем же контуром пользуется несколько человек. Перекрестный вариант не замыкает цепь, а лишь перекидывается на другие контакты, что и позволяет включать и отключать освещение в любой точке.

Подготовка к работе

Установка выключателя проста. Объем подготовительных работ намного больше, потому что включает прокладку проводов.

  1. Сначала определяют, где будет находиться выключатель. Местоположение определяется удобством и некоторыми требованиями. Например, нельзя ставить выключатель рядом с мойкой на кухне, запрещается монтировать устройство в ванных, санузлах за исключением влагозащищенных. Расстояние от пола не регламентируется. Раньше выключатели располагались высоко, на дистанции от пола в 150–170 см. Чтобы включить светильник, нужно было поднимать руку. Сегодня чаще размещают на высоте в 110–120 см. При этом свет в комнате включают, держа руку опущенной.
  2. Выключатель подсоединяют к питающему кабелю. Последний нужно проложить из распредкоробки к месту размещения устройства. Для этого отмечают место установки прибора и линию, по которой прокладывается кабель. Обычно провод заводят в выключатель снизу.
  3. Под кабель в стене вырезают штробу. Для этого штроборезами или болгаркой с диском прорезают границы канавки, а остатки выбирают молотком и отверткой. Питающий кабель допускается крепить прямо на стене, но это не эстетично и опасно: провод легко повредить. Разрешается укладка кабеля под напольный плинтус.
  4. Вырезают отверстие под выключатель. Для этого понадобится дрель с насадкой-короной.
  5. Из распредкоробки в штробу укладывают провод. Кабель не натягивают, он должен лежать свободно. В канавке он фиксируется хомутами или зажимами.
  6. Штробу заделывают штукатурным составом, гипсом, алебастром. После высыхания материала можно продолжать работать.
  7. То же самое проделывают для кабеля, питающего светильник. Штробу для него прорезают от выключателя до места установки осветительного прибора.

От выключателя до светильника идет фазный провод. Ноль подается от распредкоробки.

Техника безопасности

Установка наружного выключателя выполняется с соблюдением следующих правил безопасности.

  1. Перед работой обязательно отключают подачу электричества. Проверяют мультиметром состояние кабеля на рабочем участке.
  2. Оголенные жилы нельзя трогать руками.
  3. Нужно тщательно изучить цветовую и кодовую маркировку кабеля, чтобы точно установить фазу, ноль и заземление.
  4. При установке использовать только заводские клеммы, зажимы и другие элементы. Нельзя брать старые выключатели или уже работавшие провода.
  5. Для соединения кабелей и жил используют пайку, клеммы, гильзы, но только не скрутку.
  6. Перед монтажом нужно рассчитать предполагаемую нагрузку и выбрать кабель и выключатель соответственно им.
  7. Работы выполняют в резиновых перчатках. Используют инструменты с обрезиненными ручками.

Все материалы и инструменты нужно подготовить заранее.

Правила подключения и схемы

Монтаж выключателя выполняется по определенной схеме. Зависит это от разновидности прибора. Схема и порядок действий описываются в инструкции.

Одноклавишный

Это базовый алгоритм для установки накладного выключателя.

  1. Отключают электричество на этом контуре.
  2. В подрозетнике высверливают отверстие под кабель. Обмазывают алебастром и укладывают в отверстие. Провод вытягивают через дырку. Алебастр застывает за 2 часа, после чего установку продолжают.
  3. Плоской отверткой разъединяют рамку выключателя и клавишу. Откручивают 2 винта по диагонали и вытаскивают механизм.
  4. Откручивают контактные винты. Один из контактов предназначен под фазу, второй – под ноль. На каждом контакте есть 2 отверстия для подключения кабеля.
  5. Питающий кабель разделяют на жилы. Зачищают концы на 1 см.
  6. Соединяют клеммой или пайкой нулевые провода от питающего кабеля и от провода на лампу.
  7. Вставляют фазу от коробки в нужный контакт. Он обозначается литерой L. Жила должна войти между прижимными пластинками. Затягивают контактный винт, проверяют провод: он должен хорошо держаться и не качаться.
  8. Провод от светильника вставляют в контакт, обозначенный либо 1, либо стрелкой. Затягивают. Голый участок должен выходить из контакта на 1–2 мм.
  9. Откручивают винты распорного механизма – рядом с лапками. Вставляют устройство в подрозетник. Выравнивают и закручивают распорные винты.
  10. Устанавливают декоративную рамку, вкручивают винтики по диагонали. Затем защелкивают клавишу или кнопку.

В дорогих моделях жилы просто вводят в гнездо, а зажимы срабатывают автоматически. Затягивать винты не нужно.

Двух- и трехклавишный

Двухкнопочный вариант отличается только количеством проводов. На задней стенке корпуса есть 3 вывода. Один предназначен для входной фазы, он несколько отстоит. 2 рядом расположенных отверстия рассчитаны на 2 исходящие фазы для 2 групп светильников. Схема подключения точно такая же, как у одноклавишного.

В трехклавишной модели рядом расположены 3 дырочки под 3 исходящие фазы.

Бесконтактный

Монтаж сенсорного выключателя мало чем отличается. С прибора обязательно снимают стеклянную сенсорную панель. Затем устанавливают специальный подрозетник, вставляют механизм включения. Провода от распредкоробки и лампочки фиксируют в разъемы и затягивают винтами – L и L1.

Фиксируют винтами само устройство и защелкивают лицевую панель.

С подсветкой

В этом варианте клавиша или кнопка выключателя оснащаются диодной подсветкой. Она потребляет очень мало энергии, но работает в тот момент, когда основной контур замкнут. Вместе с диодом в схеме появляется резистор. Он снижает напряжение до минимума, чтобы гореть мог только диод.

Собственно подключение выполняется по такому же алгоритму. Проще всего воспользоваться схемой подключения, которая изображена на задней стороне такого выключателя. Пользователю нужно завести нужный провод в нужную клемму. Подключение лампочки через выключатель аналогичное.

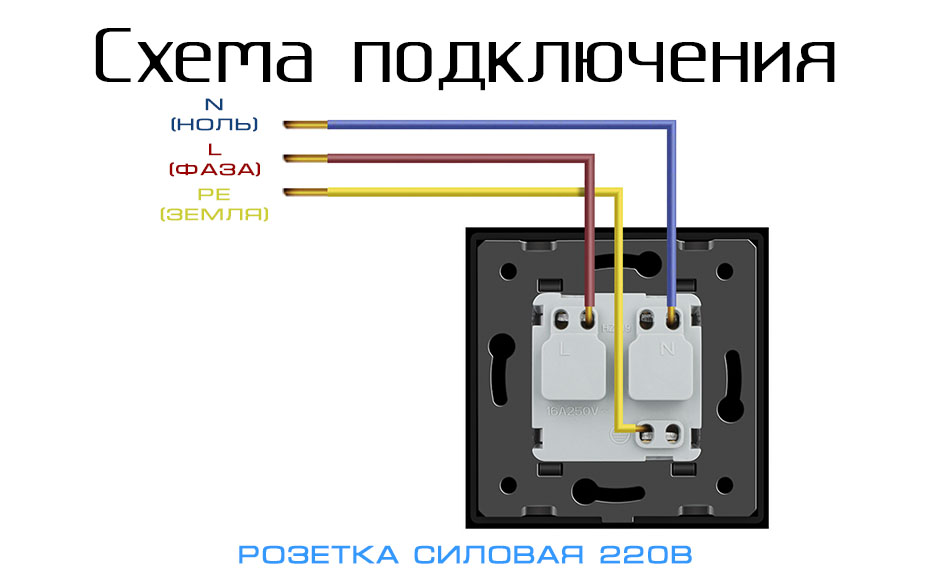

С заземлением

Такие модели встречаются редко, так как по рекомендациям замыкающий контур не должен иметь прерываний по всей длине. Но если выключатель вопреки правилам, устанавливается в ванной, прибегают и к этому методу. Заземляют не само устройство, а металлическую часть электрооборудования, например, монтажную подложку, которая часто изготавливается из стали. В этом случае при возникновении утечки тока или короткого замыкая сработает УЗО и отключит контур.

Нужно ли заземлять выключатели света?

Когда вы устанавливаете новые выключатели и розетки, вы, как правило, найдете заявление об отказе от ответственности, в котором говорится о важности заземления всего, что вы устанавливаете. Тем не менее, может быть много путаницы в том, почему мы вообще заземляем нашу электрику.

Отвинчивая пластину переключателя, вы обнаружите несколько кабелей, и в большинстве современных домов один из них будет проводом заземления. Заземляющие выключатели света стали обычным явлением и используются в качестве превентивной меры безопасности.

Совершенно законно подключать выключатель света без заземления. Для диммеров потребуется заземляющий провод, а для традиционных тумблеров — нет. Не рекомендуется пропускать заземляющий провод на любом выключателе.

Что произойдет, если я не заземлю выключатель света?

Прежде чем мы перейдем к заземлению и его важности, позвольте мне кратко объяснить, что делает заземляющий провод.

Электрические заряды естественным образом притягиваются к проводящим поверхностям, таким как металлы, и затем могут передаваться на наши тела. Это явление известно как поражение электрическим током.

Назначение заземляющего провода состоит в том, чтобы дать этому избыточному заряду альтернативный путь, который защитит нас от очень опасных поражений электрическим током или потенциального пожара.

Для этого заземляющий провод уходит глубоко в землю под вашим домом. Провод забирает заряд с поверхности в землю и безопасно отдает его там.

Теперь, когда вы понимаете назначение заземления, давайте посмотрим, что произойдет, если вы не подключите кабель заземления.

Вилка без кабеля заземления опасна, потому что нет альтернативного пути утечки заряда из цепи.

В результате проводящая область находится под напряжением. Затем вы рискуете вступить в контакт со смертельными избыточными зарядами, исходящими от электрических розеток.

Как видите, заземляющий провод приносит пользу вашей цепи.

Если у вас есть возможность, то прокладка заземляющего кабеля не составит труда.

В частности, используя выключатель мокрыми руками, например, в ванной или на кухне, вы можете избавить себя от многих проблем.

Часть роли заземления в цепи также заключается в срабатывании выключателя при возникновении неисправности в электросети. Без этого опасно высокий ток не был бы остановлен, поступающий в прибор.

Требуется ли заземляющий провод по закону?

Хотя я сказал, что заземляющий провод — это не проблема, юридические требования и ограничения различаются в зависимости от страны.

Хотя многие семьи благополучно живут без заземления выключателей света, многие инспекционные службы придерживаются гораздо более жесткого мнения по поводу их упущения.

Например, чтобы соответствовать строительным нормам или пройти электротехническую проверку в здании, принадлежащем правительству или совету, все выключатели света должны быть заземлены.

Также читайте: Как далеко должен быть выключатель света от двери?

Ответственность за выполнение этой задачи зависит от каждого конкретного случая.

Но вам будет трудно убедить местные власти в том, что ваша собственная проводка не представляет опасности, если они обнаружат, что выключатели не заземлены.

Металлическая коробка против пластиковой: каковы требования к заземлению?

В частности, в старых домах замена выключателя света может создать больше проблем, чем вы могли бы подумать.

Если в вашем коммутаторе используется металлический корпус, он также должен быть заземлен, в то время как непроводящие пластиковые корпуса этого не делают.

Наиболее распространенная проблема заключается в том, что новые выключатели света часто не поставляются с заземляющим проводом.

Вот где мы должны сравнить металлическую и пластиковую пластины переключателей.

Металлические лицевые панели особенно подходят для старых домов. Большинство старых соединений имеют заземляющий провод, но не имеют задней коробки для подключения. В этом случае вы можете подключить землю к задней панели.

Пластиковые лицевые панели не подходят для заземления. В той же ситуации потребуется соединительный блок, к которому затем можно будет подключить провод.

Металлические пластины переключателей также имеют явное преимущество перед пластиковыми пластинами в их долговечности.

При ввинчивании пластины даже незначительное чрезмерное затягивание часто приводит к растрескиванию пластиковых пластин, обнажая внутреннюю проводку.

В то время как металлические пластины переключателей часто являются более дорогим выбором, премиальная цена обеспечивает более простую установку, особенно для старых конструкций, и четкое отображение качества.

Существует также альтернатива физическому заземляющему кабелю. Многие современные переключатели имеют винт заземления, который отводит через него избыточный заряд.

Суть в том, что до тех пор, пока есть металлический контакт между вашей землей и крышкой/коробкой выключателя, ваш выключатель света будет заземлен.

Нужно ли заземлять интеллектуальные коммутаторы?

Умные выключатели все еще находятся в зачаточном состоянии, но они позволяют нам управлять освещением касанием экрана телефона, нажатием пульта дистанционного управления или одним только голосом.

В большинстве случаев установка интеллектуального выключателя аналогична установке обычного выключателя света.

Предположим, вы записали, как подключены кабели вашего текущего коммутатора. В этом случае новая установка намного проще, так как конфигурация кабеля идентична.

Однако, поскольку интеллектуальные технологии стали такой новой интеграцией в наши дома, для большинства интеллектуальных выключателей потребуется нейтральный провод, что трудно найти в домах, построенных до 1980-х годов.

Из этого правила есть некоторые исключения. Эти интеллектуальные выключатели света заметно дороже, чтобы компенсировать более простой способ установки.

Независимо от типа переключателя, умный он или «тупой», применяются одни и те же правила заземления.

Как я уже говорил, заземление настоятельно рекомендуется, так как это ключевая мера безопасности, которая будет замечена при осмотре или если вы хотите соблюсти строительные нормы и правила.

Также читайте: Безопасно ли иметь диммер в ванной?

Как заземлить выключатель света без заземляющего провода?

Выше я кратко упомянул, что существует альтернатива использованию заземляющего провода, который можно найти в некоторых домах.

Некоторые выключатели света не имеют кабеля заземления, и в этом случае электрик решил использовать металлический винт в качестве оголенного заземления.

Крайне важно убедиться, что ваша новая панель переключателей подходит для этого заземляющего винта, так как подключение без него не рекомендуется.

Во многих случаях, особенно в старых домах, в которых используются металлические коробки, сама коробка может быть заземлена таким образом без кабеля.

Пока металлическая коробка заземлена, цепь будет заземлена при наличии контакта металл-металл.

Опять же, если коробка не заземлена, вы столкнетесь с тем же отказом от ответственности, что и в этой статье.

Лично я всегда рекомендую заземлять переключатели, так как влажные/влажные руки могут привести к летаргическому шоку без соблюдения мер безопасности.

Связанный: Является ли оставленный выключатель света посередине опасным?

Заключительные слова

Итак, в вашем доме можно использовать винты, кабели или заземленные коробки, но все ваши выключатели должны иметь заземление для обеспечения вашей безопасности.

Без него ваше тело рискует замкнуть цепь, содержащую смертельные электрические заряды.

Вы обнаружили, что ваши выключатели не заземлены? Нужна помощь, чтобы убедиться, что вы прошли предстоящую проверку?

Оставьте мне комментарий, и мы сможем поговорить обо всем этом!

электрический — выключатель света без заземления

спросил

Изменено
3 года назад

Просмотрено
32к раз

Я заменяю свои выключатели на выключатели Lutron Caseta. Когда я вытащил старые, я заметил, что у них нет оснований. Коробка, в которой они лежат, пластиковая. Можно ли не заземлять новый выключатель света?

Также есть выключатели, где провод является частью выключателя. Я ослабил винты, но провод не выходит. Я предполагаю, что он прикреплен к самому выключателю, и мне нужно будет перерезать провод.

  • электрика
  • освещение
  • заземление

2

Да, они должны быть заземлены. У вас есть заземляющий провод в коробке. Просто прикрутите к нему немного оголенной меди для каждого переключателя, а затем открутите его

.

2

Вставьте отвертку в маленькое прямоугольное отверстие в задней части переключателя, сразу под проводом, и нажимайте/вращайте, пока старый черный пластиковый переключатель не разлетится на куски. В конце концов проволока выйдет наружу. Я презираю эти выключатели и розетки, которые строит этот 1989 дом я купил в 2012 году исключительно б/у.

1

Можно ли не заземлять новый выключатель света?

Не очень хорошо, но нет ничего необычного в том, что в старых домах проводка проводилась без него.
