Бойлерная система отопления частного дома: газовый или электробойлер, фото и видео инструкции

Содержание

газовый или электробойлер, фото и видео инструкции

Содержание:

1. Устройство агрегата косвенного нагрева

2. Подключение бойлеров

3. Монтаж газового котла с бойлером

4. Достоинства бойлеров косвенного нагрева

5. Недостатки бойлеров косвенного нагрева

Обустройство обогрева частного дома требует немалых финансовых вложений, а расходы на оплату энергоресурсов серьезно уменьшают семейный бюджет. Для того чтобы значительно увеличить КПД любого нагревательного котла, можно запустить отопление через бойлер косвенного нагрева. Это устройство предназначается для обеспечения бесперебойной подачи большого объема воды, в том числе для нескольких потребителей.

Устройство агрегата косвенного нагрева

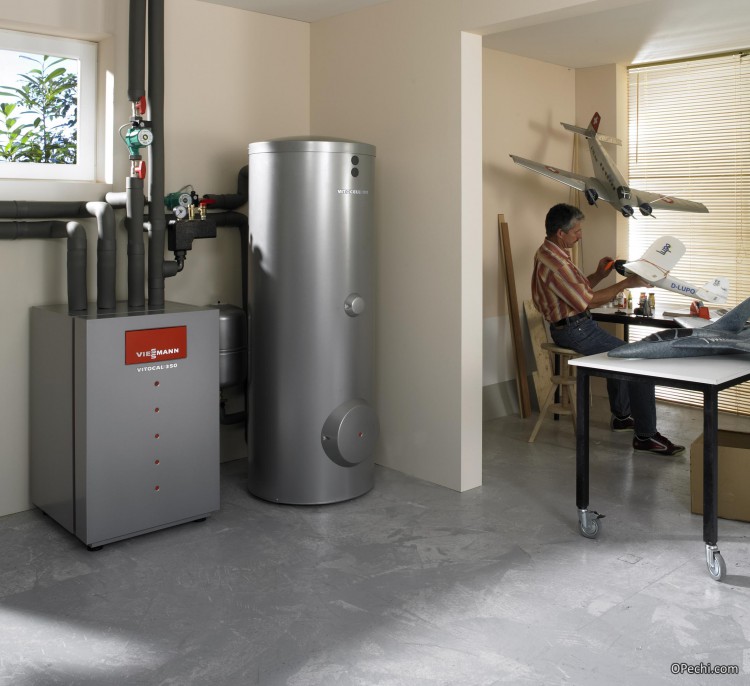

Отопительный бойлер косвенного нагрева, изображенный на фото, состоит из ряда элементов, в том числе:

  • термостата с наружным управляющим блоком и индикатором управления;

  • эмалированного резервуара из нержавеющей стали;

  • гильзы термостата;

  • полиуретановой изоляции без фреона, имеющей толщину 42 миллиметра;

  • кожуха для водонагревателя;

  • трубчатого теплообменника;

  • сливного отверстия;

  • входа для холодного теплоносителя;

  • выхода для подогретой воды;

  • циркуляции;

  • магниевого анода;

  • крышки для электрического подключения.

Подключение бойлеров


Приобретая бойлер для отопления дома, необходимо учитывать, что у всех этих приборов одинаковые разъемы, но не все они совмещаются с водонагревателями аналогичного типа, если они сделаны разными производителями. Причина заключается в том, что у устройства имеется термодатчик, который требуется подключить или непосредственно к котлу, или к модулю — при его помощи определяется температура воды в емкости.


После того как теплоноситель достигает заданных температурных параметров, реле выключает в водонагревателе нагрев контура, а затем направляет его на отопление. В том случае, когда оно отсутствует, тогда происходит отключение прибора. Читайте также: «Как правильно сделать подключение водонагревателя».


Котел на косвенный нагрев должен тратить не более половины всей вырабатываемой им энергии. В том случае, когда для косвенного нагрева бойлер для отопления расходует больше 50% тепла, во всей отопительной системе происходит понижение температуры.


Это означает, что котел не в состоянии обеспечить нужный нагрев отопительного прибора. Эффективность работы системы также зависит от нормальной организации циркуляции воды по рабочему контуру, для чего дополнительно устанавливают циркуляционный насос.

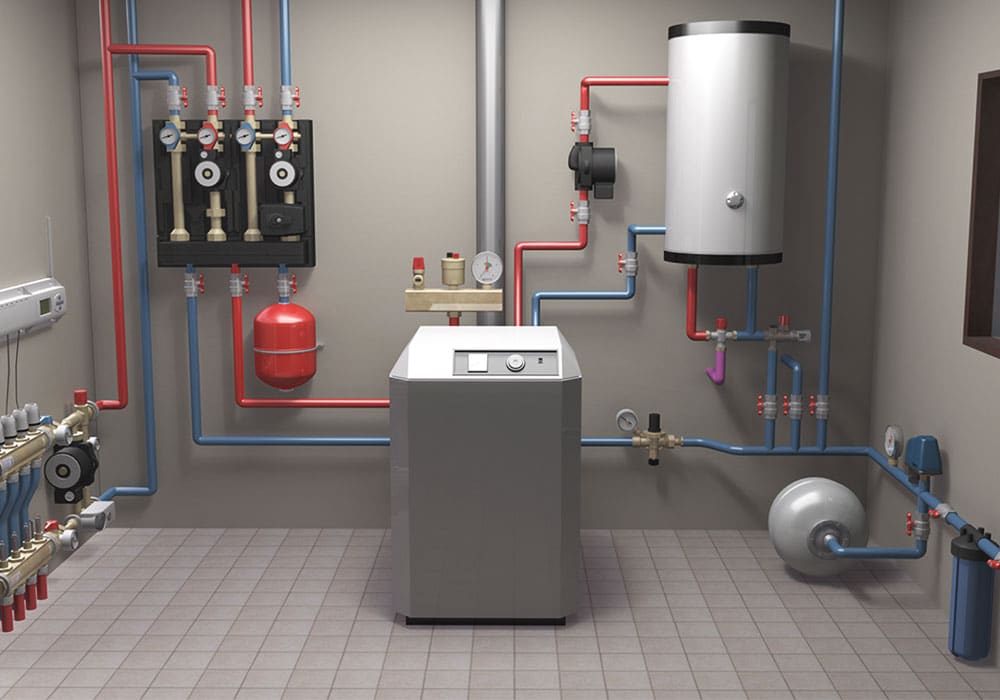

Монтаж газового котла с бойлером

  1. В инструкции по монтажу бойлера говорится, что когда используется бойлер для отопления частного дома косвенного нагрева, в его теплообменнике температура повышается от котла, теплоноситель нагревается и поступает в разводку труб и радиаторов (прочитайте: «Как выполнить монтаж бойлера косвенного нагрева – виды устройства и способы монтажа»). Таким образом, происходит рециркуляция или иными словами частичный возврат тепловой энергии, поскольку жидкость в теплообменнике подогревает поступающий от котла теплоноситель. Затем вода, пройдя через отопительную систему, возвращается в газовый котел со встроенным бойлером.

  2. Чтобы обеспечить бойлерное отопление частного дома с целью нормальной циркуляции теплоносителя в контуре системы задействуют циркуляционный насос, функционирующий в автоматическом режиме. Подкачка включается при снижении температуры воды до заданного программой уровня. Обычно для дополнительного подогрева производители устанавливают ТЭНы.

  3. Бойлер в системе отопления комплектуют с газовым отопительным прибором или другим котлом, работающим на любом топливе, которым может быть уголь, дрова, электричество, солярка (прочитайте: «Отопительные котлы на солярке — характеристика»). Также для нагрева устройства разрешается использовать солнечную энергию и тогда количество подогреваемой воды можно не ограничивать. Кроме этого бойлерная система отопления предоставляет возможность обеспечивать обогрев двумя источниками энергии, правда, для этого потребуется еще один теплообменник.

Достоинства бойлеров косвенного нагрева

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.


Газовые и электрические бойлеры для отопления являются неплохой альтернативой двухконтурным отопительным котлам. По ряду параметров бойлеры с косвенным нагревом в комплекте с одноконтурным нагревательным генератором более удобны.

Когда разбор горячего теплоносителя производится одновременно из нескольких кранов (например, в ванной), в системе понижается давление, в результате чего не избежать скачков температуры и изменения режима работы котла. В то же время электрический бойлер для отопления дома обеспечивает несколько точек разбора воды, температура которой остается неизменной.


По своей сути газовый и электрический бойлер для отопления является не чем иным, как большим термосом. В летний период он позволяет обеспечивать горячее водоснабжение на протяжении суток без частого включения котла. Дополнительные удобства в эксплуатации обеспечивают путем подключения системы рециркуляции. Читайте также: «Электролизер для отопления дома».

Таким образом, комбинированный бойлер косвенного нагрева имеет следующие достоинства:

  • длительный срок эксплуатации;

  • нет необходимости покупать дополнительное топливо;

  • большая мощность котлов, которая обеспечит нагревание теплоносителя в кратчайшее время;

  • бесперебойная работа оборудования с несколькими точками водозабора, причем без снижения уровня производительности.

Подключение бойлера, подробное видео:

Недостатки бойлеров косвенного нагрева

Бойлеры косвенного нагрева помимо достоинств имеют ряд недостатков:

  • высокая стоимость комплекта оборудования. Требуется установить не только газовый или электробойлер для отопления, но и котел отопления;

  • зависимость работы водонагревателя от отопительного прибора;

  • бойлер газовый для отопления можно использовать только при наличии магистрального газопровода;

  • необходимость произвести установку дополнительных устройств, например, циркуляционного насоса, что требует новых финансовых трат;

  • вся конструкция занимает много места.

Бойлерное отопление частного дома своими руками: схема, расчет

Главная » Отопление » Отопление в доме

На чтение 2 мин Просмотров 472 Опубликовано Обновлено

Многие владельцы частных домов пытаются уменьшить расходы на установку и эксплуатацию и упростить отопительную систему за счет использования электробойлера для отопления.

Содержание

  1. Виды бойлеров для отопления дома
  2. Как выбрать бойлер
  3. Расчет схемы отопления с бойлером
  4. Особенности системы

Виды бойлеров для отопления дома

Существует два вида электробойлеров: проточные и накопительные.

Первый подает в систему горячую воду уже через несколько секунд после включения. Однако такой прибор очень сильно нагружает электросистему. Поэтому использовать проточный бойлер для отопления дома можно лишь при мощной и качественно собранной электропроводке.

Накопительные бойлеры – это емкости, в которых вода нагревается и сохраняется до ее использования. Их и применяют, как правило, в качестве электрических бойлеров для отопления.

Как выбрать бойлер

Электрический бойлер для отопления подбирается по мощности. Если мощность прибора 6 – 10 киловатт, то он рассчитан именно на применение в качестве отопительного прибора. Внимание следует обратить и на объем бака. Чем он больше, тем реже придется работать нагревателю. Бытовые бойлеры редко бывают больше 100 литров. Промышленные модели обладают емкостями 300 и более литров.

  • У электрических бойлеров для отопления труба, приводящая холодную воду, располагается внизу, а отвод теплой воды сверху;
  • У бойлеров для отопления дома входные отверстия диаметром от 2 дюймов, у бытовых же 1\2 или 3\4 дюйма;
  • Мощность бойлера для отопления дома рассчитывается исходя из 1 киловатта на десять квадратных метров дома.

Расчет схемы отопления с бойлером

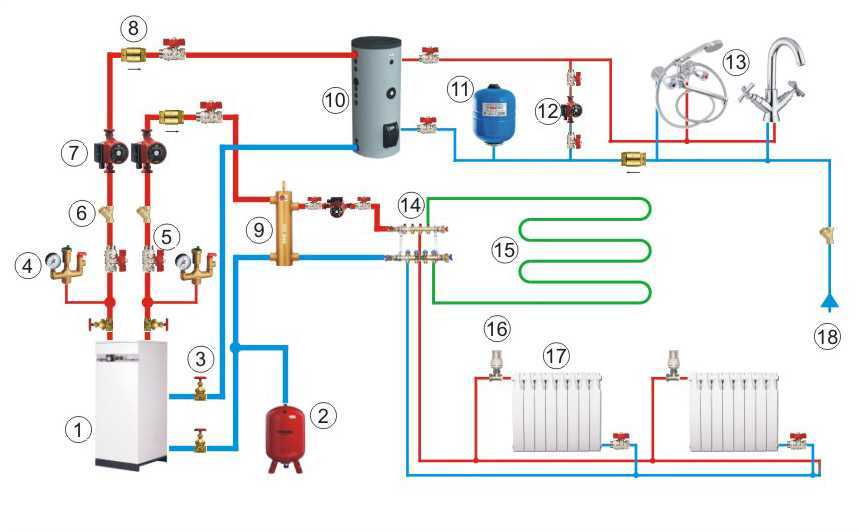

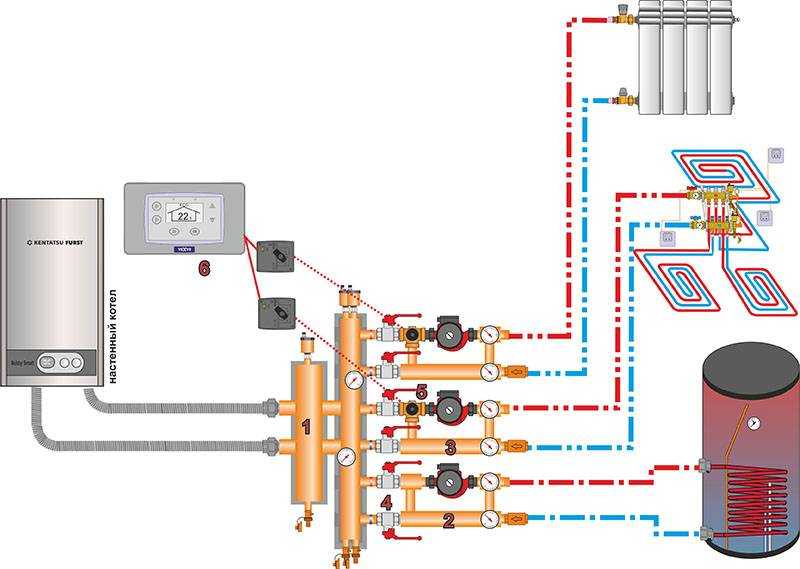

Принципиальная схема бойлерного отопления

Разветвленность системы бойлерного отопления значительно влияет на качество отопления. Чем больше радиаторов и ответвлений, тем ниже скорость движения воды в системе и прохладнее в помещении.

Если при расчетах схемы отопления бойлером были учтены «нижние пределы» по площади помещения, постепенно производительность системы будет уменьшаться. То есть, нужно будет менять тен на более мощный или увеличивать количество отопительных приборов в доме.

Качество бойлерного отопления очень зависит от чистоты труб и нагревательного элемента. Поэтому придется время от времени вызывать сервисные службы или самостоятельно очищать систему.

Особенности системы

Постоянное и равномерное движение теплоносителя обеспечивается за счет циркуляционного насоса, предусмотренного схемой отопления бойлером.

Так как электрический тен без перерыва включен, а вода в системе постоянно меняется, на нем скапливается большое количество накипи. Поэтому следует приготовиться к частой его замене в электробойлере для отопления.

Популярный материал:

Печь из кирпича с котлом водяного отопления для частного дома своими руками
Газовые обогреватели для дачи: тепловые пушки, установки утепления воздуха
Виды радиаторов и батареи из труб: подключение, расчёт по площади пола и размеру комнаты
Как утеплить балкон квартиры изнутри: электрический тёплый пол, утеплитель, система пластиковых окон
Как сделать теплоизоляцию воздуховодов вентиляции и кондиционеров: схема монтажа и температура вытяжки
Установка бойлера как водонагревателя в отопительную систему

Выбор лучшей системы отопления для дома

Найдите лучшую систему отопления для своего дома, изучив доступные варианты и сравнив их.

Выбор лучшей системы отопления для вашего дома – это важное решение. В зависимости от системы, ваш нагреватель может иметь срок службы от 10 до 20 лет. Это делает невероятно важным потратить время на изучение всех ваших вариантов, прежде чем браться за проект.

Счета за отопление могут составлять около 42 % от общего счета за электроэнергию, поэтому выбранная вами система может существенно повлиять на ваш бюджет. Читайте дальше, чтобы узнать о различных системах отопления, чтобы вы могли определить, какая из них лучше всего подходит для вашего дома.

На этой странице

Канальные системы отопления дома

Канальные системы отопления, также называемые «центральным отоплением», используют центральный источник, который распределяет тепло по всему дому через ряд воздуховодов или труб. Это три типа канальных систем отопления дома:

Печь

Печь подает нагретый воздух по воздуховодам, а нагретый воздух подается в помещение дома через решетки или решетки. Печи являются наиболее распространенным типом системы отопления, используемой в США, в основном потому, что печи могут иметь общий воздуховод с блоком кондиционирования воздуха для создания комплексной системы отопления, вентиляции и кондиционирования воздуха (HVAC).

Печь может работать на газе (природном или пропане), электричестве или жидком топливе, чтобы быть совместимой практически с любым основным источником топлива в доме. В зависимости от печи и источника топлива, печь может иметь годовую эффективность использования топлива (AFUE) до 96 процентов. Это означает, что до 96 процентов энергии, потребляемой печью, преобразуется в тепло.

Основные недостатки печей? Они дороги в покупке и установке и обычно не так энергоэффективны, как другие варианты систем центрального отопления. Прежде чем совершить покупку, узнайте в чем разница между тепловым насосом и печью.

Котел

Patryk_Kosmider/Getty Images

Бойлер нагревает воду в баке и распределяет тепло по ряду труб к радиаторам, расположенным по всему дому. Котел может либо поддерживать нагретую воду в жидком состоянии (водогрейный котел), либо нагревать воду, пока она не станет паром (паровой котел). Каждый радиатор обычно можно контролировать независимо, поэтому вы можете настроить температуру в отдельных комнатах вместо того, чтобы нагревать весь дом до одинаковой температуры.

В отличие от печи, которая нагревает воздух за счет конвекции, бойлер использует более энергоэффективное лучистое тепло. Как и печь, котел может работать на газе, электричестве или жидком топливе. Основным недостатком является то, что котел способен только нагревать, а не охлаждать, потому что он не использует воздуховод, который можно использовать совместно с кондиционером.

Тепловой насос

ser_igor/Getty Images

Несмотря на название, тепловые насосы могут нагревать и охлаждать. Тепловые насосы состоят из внутреннего и наружного блоков, каждый из которых оснащен змеевиком, в котором циркулирует хладагент для поглощения тепловой энергии из воздуха. В режиме обогрева тепловой насос улавливает теплый наружный воздух и нагнетает его в помещение; в режиме охлаждения захватывает теплый воздух из помещения и выкачивает его наружу.

Поскольку они перемещают тепло, а не генерируют его, как это делают печи и котлы, они невероятно энергоэффективны. Их также часто дешевле купить и установить, чем печь или котел, и они не требуют отдельных блоков кондиционирования воздуха. Недостатки? Они не работают так эффективно или действенно, когда температура ниже 30 градусов по Фаренгейту, и питаются они исключительно от электричества.

Домашние системы отопления без воздуховодов

Системы отопления без воздуховодов, как следует из названия, обогревают дом без воздуховодов или труб. Вместо этого они обычно отапливают отдельные комнаты и жилые помещения, а не весь дом.

Мини-сплит-тепловые насосы

через homedepot.com

Мини-сплит-тепловой насос (также известный как «без воздуховодов») работает как обычный тепловой насос, за исключением того, что он не передает воздух через воздуховоды в стене. Мини-сплит-тепловой насос состоит из внутреннего и наружного блоков. Внутренний блок обычно монтируется на стене комнаты, а с наружным блоком его соединяет небольшая трубка.

Отсутствие воздуховодов делает их установку проще и дешевле. К сожалению, отсутствие воздуховодов также означает, что их нельзя использовать для обогрева и охлаждения всего дома. Однако иногда вы можете оборудовать несколько комнат внутренними блоками, которые подключаются к одному наружному блоку.

Окно переменного тока с подогревом

imagedepotpro/Getty Images

Оконные кондиционеры и обогреватели монтируются на открытое окно и функционируют как мини-сплит-системы. Они используют змеевики, заполненные хладагентом, для улавливания горячего воздуха, отправляя этот горячий воздух наружу (для охлаждения) или внутрь (для обогрева). В отличие от мини-сплит оконные кондиционеры и блоки отопления представляют собой автономные единые системы, не требующие дополнительных труб.

Эти блоки гораздо более доступны по цене, чем мини-сплит-системы, и имеют минимальные затраты на установку, если таковые имеются. Недостатком является то, что они не способны обогревать или охлаждать особо большие помещения, как мини-сплиты. Наличие кондиционера и обогревателя, частично выступающего из окна, также может быть неприглядным, и некоторые ассоциации домовладельцев (ТСЖ) могут ограничивать их использование.

Переносной кондиционер с подогревом

через amazon.com

Переносная система кондиционирования воздуха и отопления представляет собой отдельно стоящее устройство, которое устанавливается на пол, а не на окно. Для обмена внутреннего и наружного воздуха вместо хладагента используется одна или две впускные/вытяжные трубы. Эти устройства, как правило, легкие, компактные и их легко перемещать из комнаты в комнату — у некоторых даже есть колеса.

Хотя портативные блоки более универсальны, чем оконные кондиционеры, они обычно дороже и имеют меньшую мощность нагрева и охлаждения. Они также могут занимать значительную площадь пола.

Системы прямого отопления дома

Системы прямого отопления излучают тепло непосредственно от нагревательного элемента, вместо того, чтобы полагаться на воздуховоды и трубы или обмен с наружным воздухом.

Электрические обогреватели

Michael Dechey/Shutterstock

Электрический обогреватель подключается к стандартной электрической розетке и использует эту энергию для нагрева внутренних нагревательных элементов, которые выделяют тепло. Электрические обогреватели бывают трех типов: конвекционные, лучистые и комбинированные. Каждая домашняя система отопления имеет различные уровни энергоэффективности, доступности и выработки тепла. Каждый тип доступен как настенный, так и отдельно стоящий.

Хотя электрические обогреватели, как правило, самые дешевые, они менее энергоэффективны и имеют самую низкую теплопроизводительность.

Газовые обогреватели

через продавца

Газовый обогреватель использует для производства тепла пропан, природный газ или керосин. Он может быть отдельно стоящим или крепиться к стене. Оба типа могут производить гораздо больше тепла, чем электрические обогреватели, и часто значительно более энергоэффективны.

Недостаток: Газовые обогреватели обычно дороже и часто требуют установки вентиляционных труб. Поскольку при сжигании газа часто образуются вредные химические вещества, для газовых обогревателей обычно требуются эти вентиляционные трубы для выпуска продуктов сгорания наружу. Системы без вентиляции доступны и, как правило, более доступны по цене, но при использовании таких обогревателей следует учитывать возможность отравления угарным газом и других опасностей.

Как выбрать лучшую систему отопления дома

Syda Productions/Shutterstock

Лучшая система отопления для вашего дома зависит от множества факторов, в том числе:

  • Нужно ли вам обогреть весь дом или вам просто нужно дополнительное или зональное отопление;
  • В каком климатическом регионе вы живете, умеренном или холодном;
  • Есть ли в вашем доме воздуховоды для печи или трубы для котла;
  • Достаточно ли у вас места в помещении или на открытом воздухе для системы центрального отопления;
  • Ваш бюджет;
  • Ваши требования и предпочтения по энергоэффективности.

7 Типы систем отопления дома

3 октября 2021 г.

Может быть трудно отказаться от старой системы отопления и перейти на новую, которую вы едва знаете. Однако, если у вас есть стареющий блок, который нуждается в замене, может быть интересно увидеть разнообразие технологий нагрева, доступных в качестве вариантов замены. Все эти системы бывают разных моделей и размеров для вашего дома. Проконсультируйтесь с профессиональной компанией HVAC для получения дополнительной информации об установке или замене новой системы отопления.

1. Печь (система принудительного распределения воздуха)

В печи (обычно газовой) воздух нагнетается через ряд воздуховодов. Это распределяет подогретый кондиционированный воздух по всему дому. В то время как печи могут нагревать воздух электричеством, пропаном или нефтью, в большинстве домов в США используется природный газ.

Газовые печи являются наиболее популярным типом системы отопления, поскольку система принудительного распределения воздуха (воздуховод) может использоваться вашим кондиционером в летние месяцы.

2. Бойлер (радиаторная распределительная система)

Бойлеры – еще одна распространенная система отопления. Они направляют горячую воду или пар по трубам для обеспечения отопления. Хотя это позволяет вам практиковать зональное отопление и охлаждение, они также значительно дороже в установке и в эксплуатации.

Причина, по которой печи и котлы называются системами центрального отопления, заключается в том, что тепло вырабатывается в центральной части дома, а затем распределяется по всему дому.

3. Тепловой насос

Тепловые насосы могут использоваться как для обогрева, так и для охлаждения дома. Они используют хладагент и электричество для передачи тепла, а не производят его напрямую, как газовая печь. В результате они часто намного эффективнее, чем другие типы систем отопления. К сожалению, они лучше всего работают в умеренном климате, где температура редко опускается ниже нуля.

4. Гибридное отопление

Гибридное отопление сочетает в себе энергоэффективность теплового насоса и мощность газовой печи. Большую часть времени тепловой насос будет работать для обогрева и охлаждения вашего дома. Печь включается только при экстремальных температурах.

А поскольку вы полагаетесь не только на одну систему, вы снизите значительную нагрузку на оба устройства, что значительно сократит потребность в ремонте и замене.

5. Мини-сплит-системы без воздуховодов

Избавляясь от необходимости использовать множество воздуховодов, мини-сплит-системы позволяют создавать отдельные зоны ОВК, каждая с отдельным термостатом. Это очень полезно в больших домах и пристройках, в которых не установлены воздуховоды.

6. Лучистое отопление

Лучистое отопление посылает горячую воду или электрическое тепло через специальные трубы, расположенные в полу (иногда в потолке или стенах). Тепло может генерироваться нефтью, газом, пропаном или электричеством.

Несмотря на то, что система лучистого отопления может прослужить долго, ремонт в случае возникновения проблемы может стать очень дорогим. Срок службы лучистого тепла зависит от его системы источника тепла.

7. Обогрев плинтуса

Обычно используемый в качестве дополнительного обогрева или дополнительного обогрева, обогрев плинтуса может быть эффективным и доступным выбором. У вас есть два варианта, когда дело доходит до отопления плинтуса: электрический или водяной. Поговорите со своим подрядчиком по HVAC для получения дополнительной информации о нагревателях плинтуса.

Вот обзор различных типов систем отопления от Министерства энергетики США:
